前言：

本系列，将stm32常用片上外设进行整理，包括大致原理和代码，主要是熟悉如何根据手册去编写代码。便于以后需要做实验时，能够快速编写基本的驱动，然后编写应用代码。

本系列基于“标准库”整理，开发板用的是正点原子精英版V1.5，单片机是STM32F103ZET6。开发工具KEIL。主要参考资料有《STM32F103xCDE中文参考手册》《STM32F103xCDE中文数据手册》、《CM3权威指南》、《STM32F103xCDE闪存编程手册》、《精英版原理图V1.5》。

》《STM32F1xx Cortex-M3编程手册-英文版》。

一、什么是GPIO?

GPIO即是“通用输入输出”的英文缩写，也就是我们能够从芯片外部看到的一根一根的针脚

，我们通过编程去控制这些IO口上的电平为高还是为低，如果这个IO口上的电平直接由CPU控制，那么就是通用GPIO，如果由串口、SPI等外设控制，就叫复用IO。如点亮led灯的实验中，与led灯相连的那个IO口就是通用IO。在串口1收发实验中，串口1的TX(PA9)和RX(PA10)引脚就是复用IO。

二、GPIO的结构

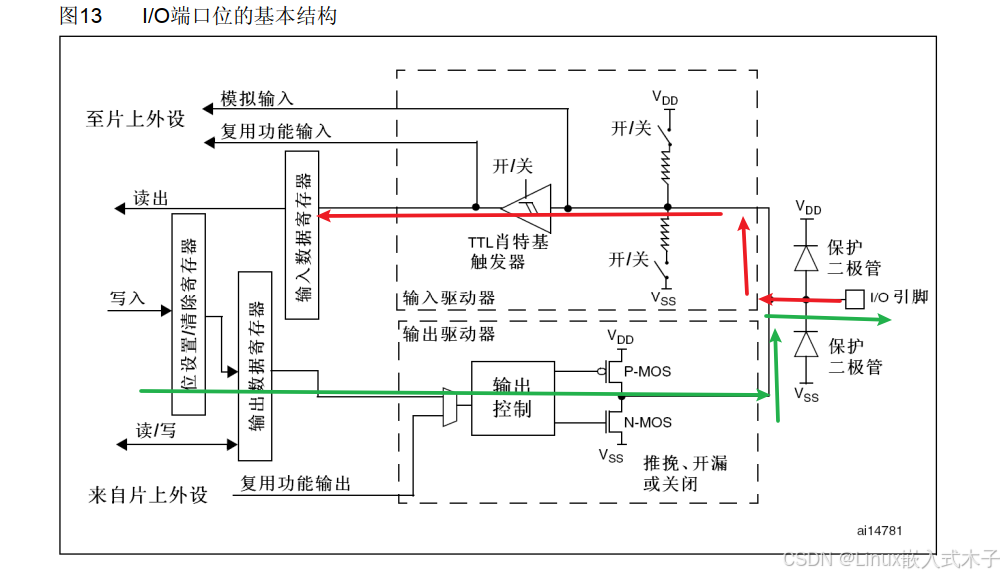

STM32F1系列的IO结构，在《STM32F103xCDE中文参考手册》的第8节，通用GPIO和复用AFIO。STM32F1号称GPIO支持8模式，事实上也确实是支持8种模式，看着挺复杂，其实按照通用IO和复用IO一分，也就没几种模式了。如下图中，红色线的是通用输入的逻辑图，绿色的通用输出的逻辑图。点灯实验中就是使用的这两条线的逻辑。

如下图中，红色线的是复用输入的逻辑图，绿色的复用输出的逻辑图。串口实验中就是使用的这两条线的逻辑。

三、通用IO

在GPIO寄存器中，有一个寄存器叫做端口配置寄存器，用来配置8种输入模式中的哪一种，

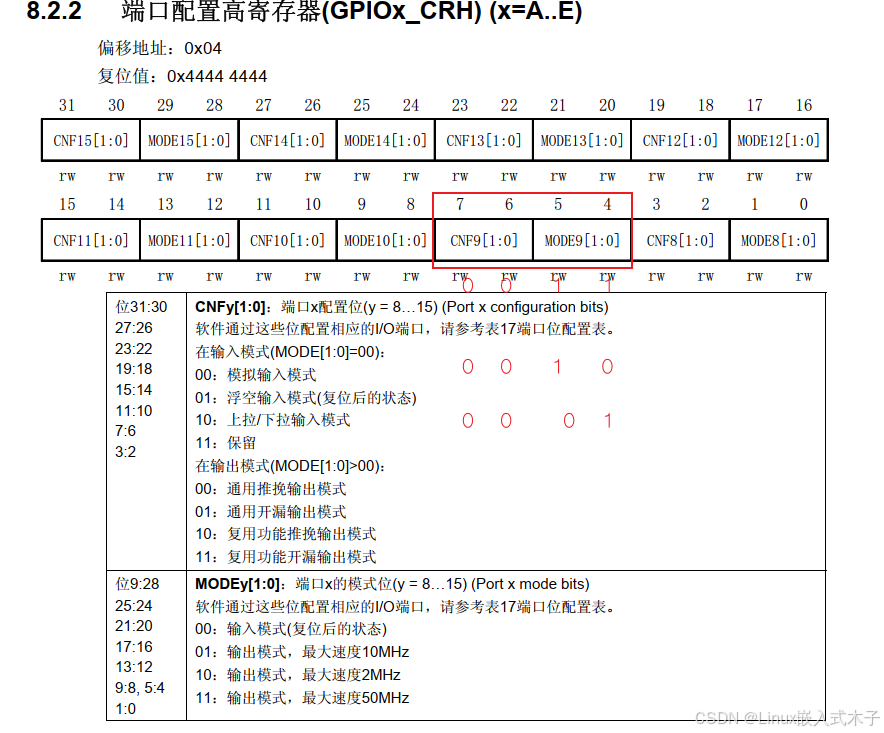

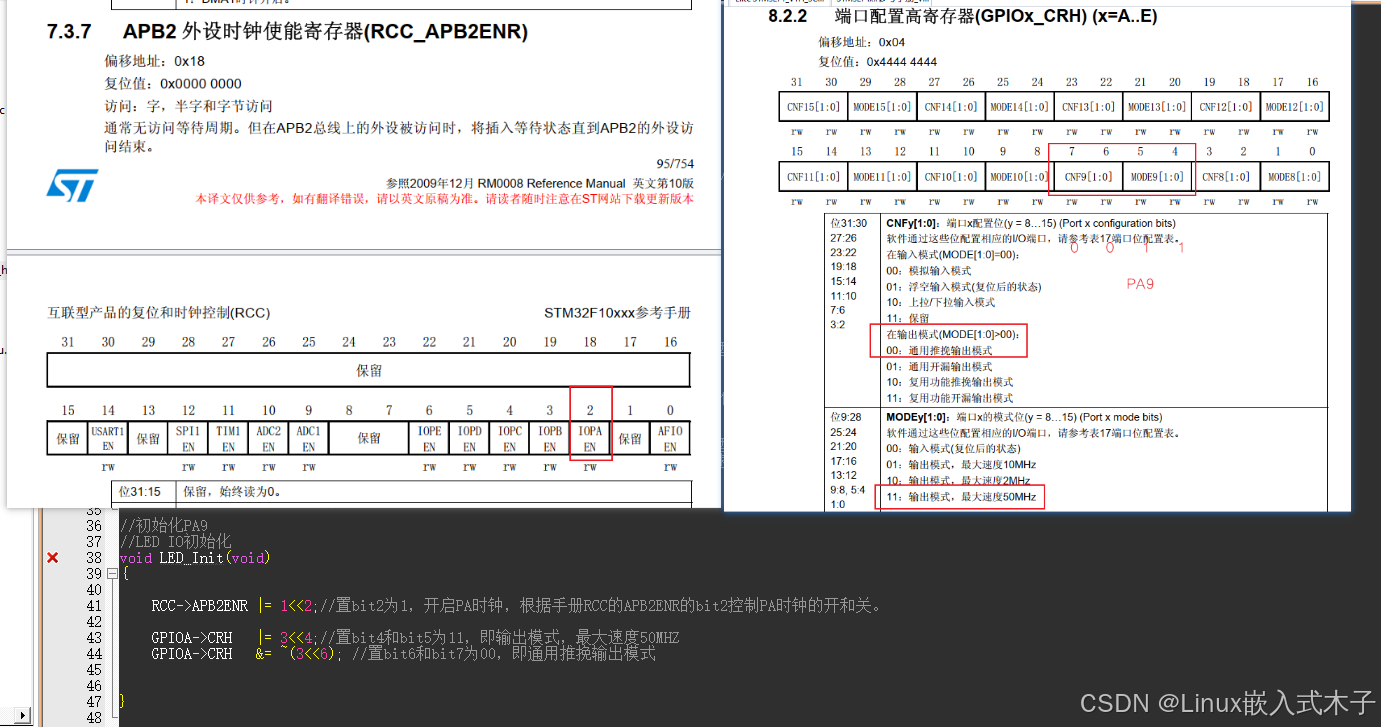

我们以引脚PA9为例，此时我们将PA9配置为通用IO,用来点亮外部的led灯，我们首先配置PA9配置为通用输出模式，再将PA9置为高电平。如下图中将PA9对应的”MODE位“配置为输出模式，输出速度随便选即可，”CFG“位配置为推挽输出即可。

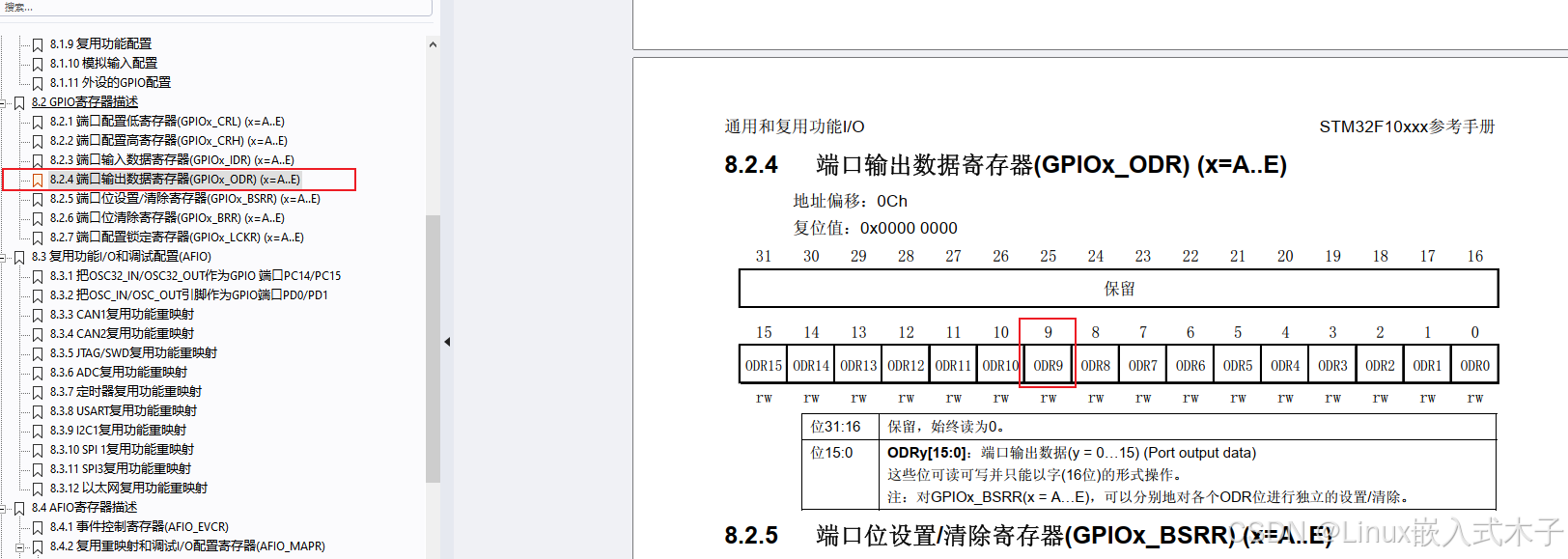

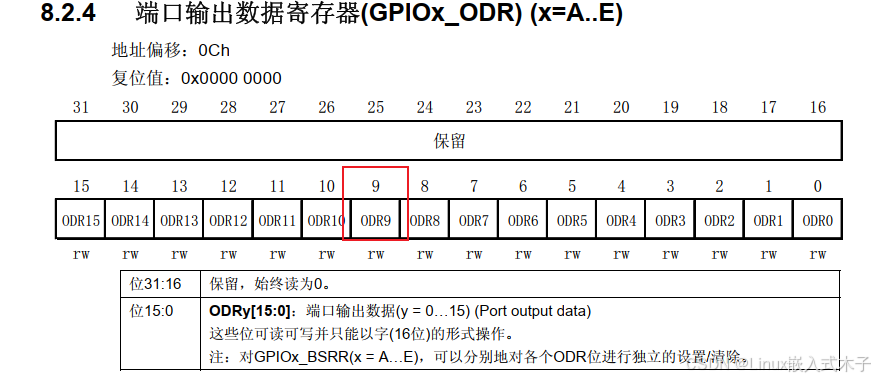

配置完CRH寄存器后，我们只需要配置ODR寄存器即可控制PA9上为高电平，还是为低电平。只需要将ODR的第9位，写1即PA9变为高电平，写0,PA9变为低电平。

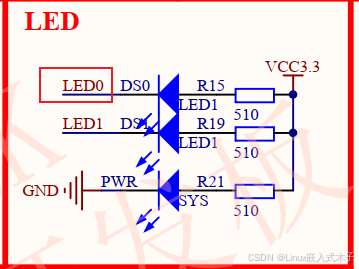

LED灯即二极管，如下图，如果LED0连接的是PA9，那么我只需要将PA9置为低电平0V，即可点亮LED0，如果将PA9置为高电平(3.3V)。则LED0熄灭。

四、通用GPIO标准库的代码

//初始化PA9
//LED IO初始化
void LED_Init(void)
{

 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	 //使能PA端口时钟

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;				 //LED0-->PA9 端口配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
 GPIO_Init(GPIOA, &GPIO_InitStructure);					 //根据设定参数初始化GPIOA

 //GPIO_SetBits(GPIOA,GPIO_Pin_9);						 //PA9 输出高 则LED0熄灭
 GPIO_ResetBits(GPIOA,GPIO_Pin_9);						 //PA9 输出高 则LED0亮


}

五、通用GPIO用寄存器代码：

编码时将寄存器截图下了，方便查看操作的那几个位。

//初始化PA9
//LED IO初始化
void LED_Init(void)
{

	RCC->APB2ENR |= 1<<2;//置bit2为1，开启PA时钟，根据手册RCC的APB2ENR的bit2控制PA时钟的开和关。

	GPIOA->CRH   |= 3<<4;//置bit4和bit5为11，即输出模式，最大速度50MHZ
	GPIOA->CRH   &= ~(3<<6); //置bit6和bit7为00，即通用推挽输出模式

	GPIOA->ODR 	 &= ~(1<<9);//将PA9置为低电平，点亮LED0

}

六、复用IO

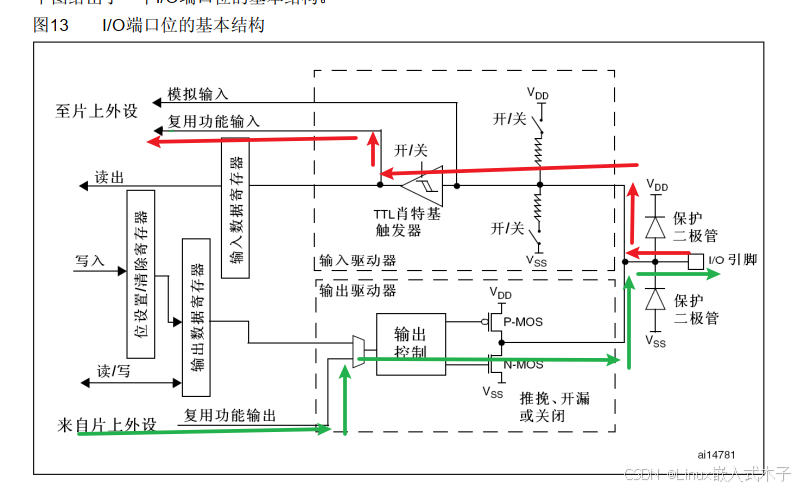

所谓复用就是IO口上的电平不由CPU直接控制了，而是由芯片内部其它外设来控制。根据GPIO结构框图，数据流向就得改变一下了，如下图。红色线为复用为输入，此时片上外设读取IO上电平变化，IO口电平由外部控制。绿色线为复用为输出，此时片上外设控制IO口电平变化，以驱动外部器件。如PA9和PA10复用为串口的TX和RX，用来实现串口通信。

接下来举例:将PA9复用为USART1的TX，将PA10复用为USART1的RX的配置。

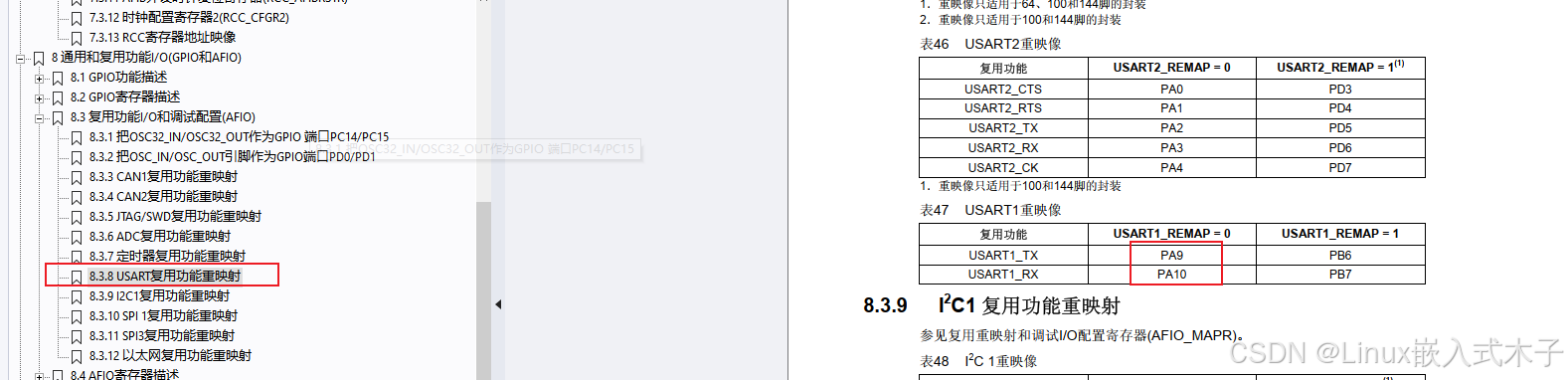

USART1复用到PA9和PA10的依据在《STM32F103xCDE中文参考手册》的8.3.8USART复用功能重映射。从下表中可以看到USART1映射到PA9和PA10。需要重映射时可以复用到PB6和PB7，我们不配置REMAP寄存器，就是默认复用PA9和PA10。

此时我们已经知道USART1是映射到PA9和PA10。那么接下来我们配置PA9和PA10,与串口连接起来，根据GPIO配置寄存器可以知道，配置如下图。

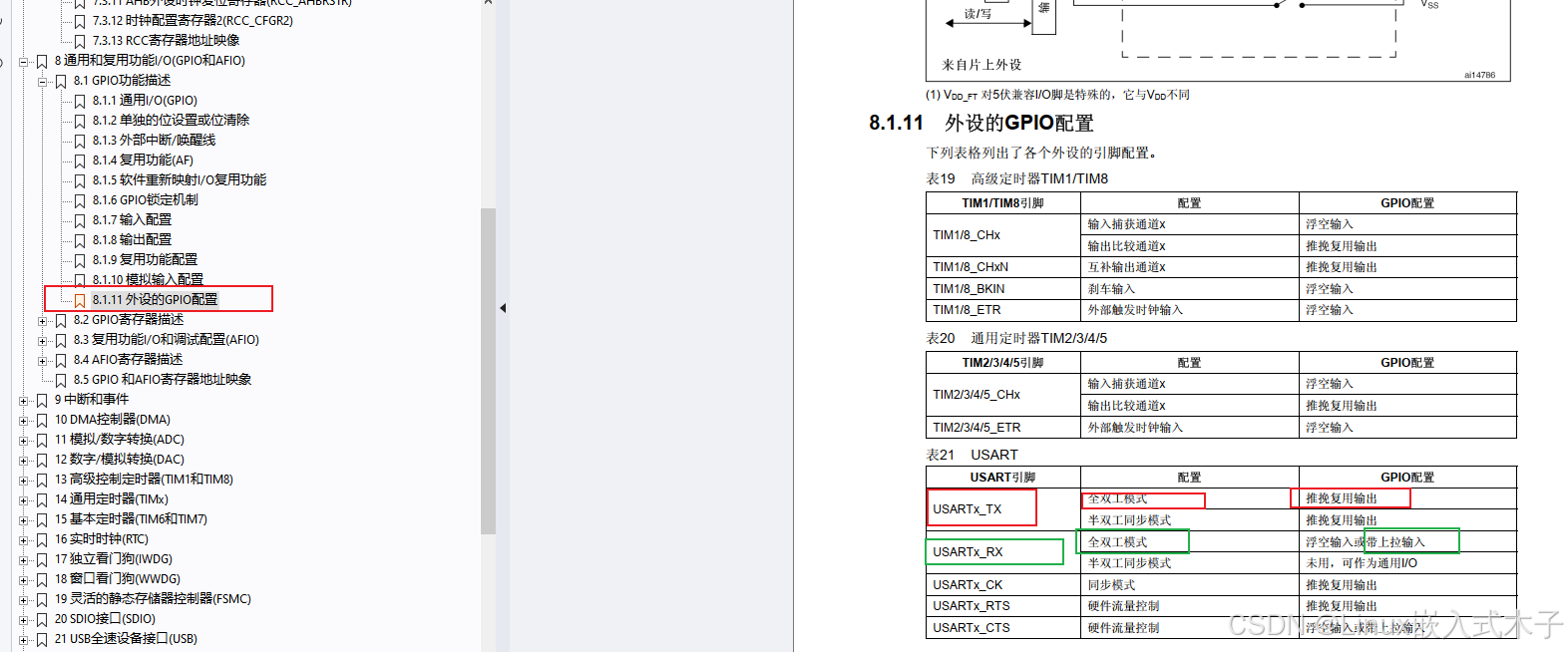

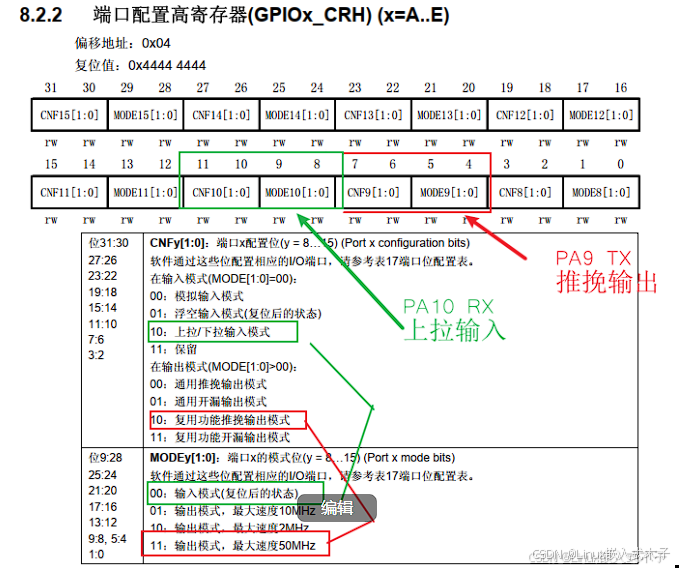

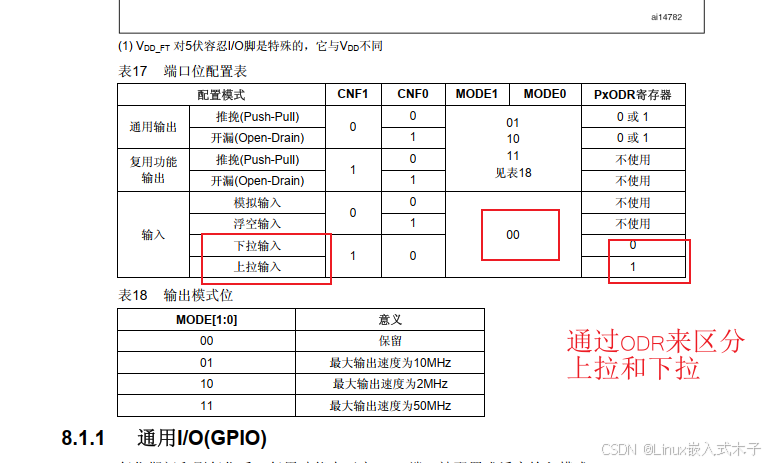

如上图配置，将PA9配置为复用推挽输出，PA10配置为上拉输入，如此配置依据在《STM32F103xCDE中文参考手册》8.1.11节外设的GPIO配置中有，对于USART RX最好加上拉，接收才能更加稳定，浮空的话会有干扰。配置完PA9和PA10就是串口的配置了，此时PA9和PA10已经分别接到USART1的输入和输出引脚上了。配置依据如下图。

七、复用GPIO标准库配置代码:

void gpio_init(void)
{
  //GPIO端口设置
    GPIO_InitTypeDef GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能
     USART1，GPIOA时钟

	//USART1_TX   GPIOA.9
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

  //USART1_RX	  GPIOA.10初始化
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//上拉输入
  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10
}

八、GPIO的上拉和下拉

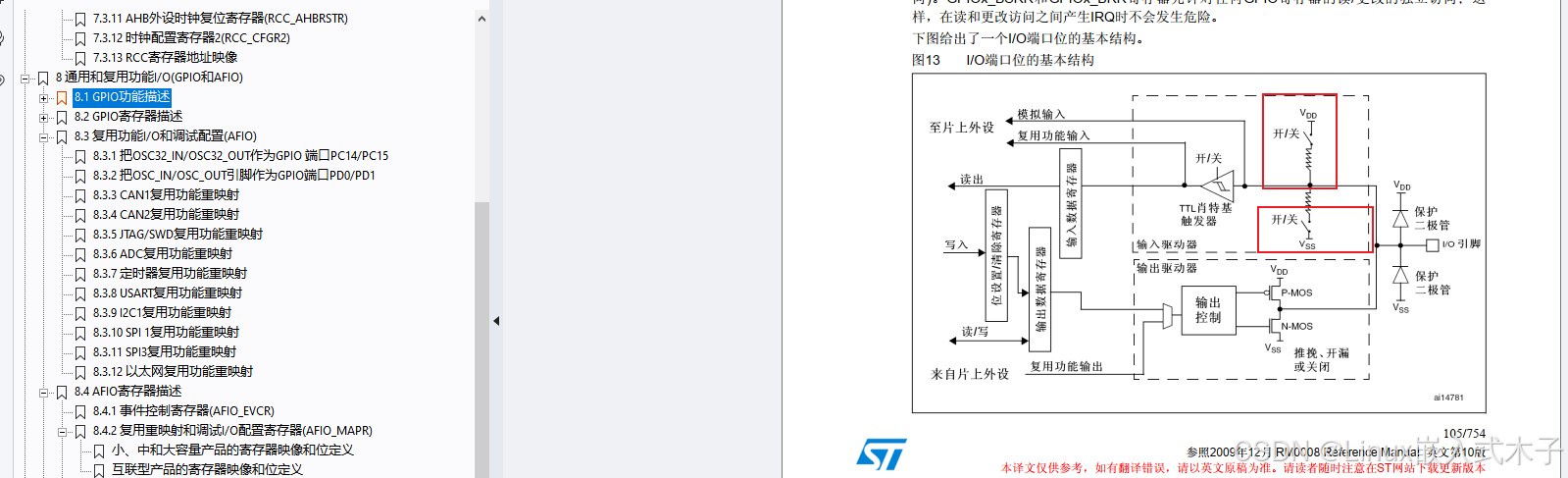

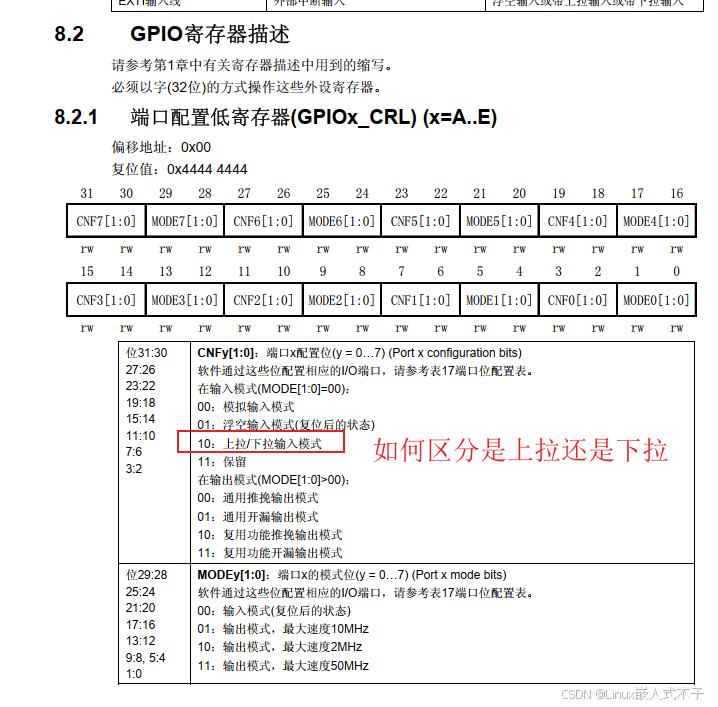

在《STM32F103xCDE中文参考手册》的第8节，由GPIO结构图我们知道在输入方向上有上拉电阻和下拉电阻，上拉电阻就是引脚悬空时，使得引脚电平为高电平，即接到VCC上，下拉电阻就是在引脚悬空时，使得引脚电平为低电平，即接到GDN上。浮空输入就是上拉和下拉都不接，此时引脚上电平不确定，完全由外部控制，此时就可能受到干扰。
