导读

原创文章，转载请注明出处。

本文源码地址：netty-source-code-analysis

本文所使用的netty版本4.1.6.Final：带注释的netty源码

在"Pipeline的构造"这一节中我们已经讲过了，Pipeline中利用了责任链模式，而发挥责任链功能的数据结构就是由多个HandlerContext构成的的双向链表，而每一个HandlerContext又对应一个ChannelHandler（组合模式或者继承）。由于每一个HandlerContext对应一个ChannelHandler，所以本文行文中有时候会把HandlerContext和ChannelHandler等同对待，例如文章中

从当前HandlerContext（tail）开始向head方向遍历寻找下一个ChannelOutboundHandler

实际上准确来说应该是

从当前HandlerContext（tail）开始向head方向遍历寻找下一个HandlerContext，并且该HandlerContext包含或者实现了ChannelOutboundHandler。

为了行文不那么拗口，我们就把HandlerContext和ChannelHandler等同对待了。

本文我们以客户端建立连接、收发数据为例来学习一下Pipeline的工作原理。

1 ChannelHandler方法概览

在ChannelPipeline的构造这篇文章中我们提到过ChannelHandler，Pipeline中双向链表由HandlerContext组成，而每一个HandlerContext又包含一个ChannleHandler。我们看一下其中的主要方法，这是所有ChannelHandler的公共接口，公共接口中主要有两个方法handlerAdded和handlerRemoved，这是在ChannelHandler添加和删除完成之后的回调方法。上一篇文章中我们已经分析过Pipeline中ChannelHandler的添加和删除了，这里不再赘述。

public interface ChannelHandler {
    void handlerAdded(ChannelHandlerContext ctx) throws Exception;
    void handlerRemoved(ChannelHandlerContext ctx) throws Exception;
     @Deprecated
    void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception
}

我们重点来看ChannelHandler的两个子接口，ChannelInboundHandler和ChannelOutboundHandler。
首先来看ChannelInboundHandler，ChannelInboundHandler类上的注释如下

which adds callbacks for state changes. This allows the user
to hook in to state changes easily.

翻译过来就是“Channel状态改变时的回调方法”。其中的方法名多为Channel + 动词过去分词的形式。

public interface ChannelInboundHandler extends ChannelHandler {
    void channelRegistered(ChannelHandlerContext ctx) throws Exception;
    void channelUnregistered(ChannelHandlerContext ctx) throws Exception;
    void channelActive(ChannelHandlerContext ctx) throws Exception;
    void channelInactive(ChannelHandlerContext ctx) throws Exception;
    void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception;
    void channelReadComplete(ChannelHandlerContext ctx) throws Exception;
    void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception;
    void channelWritabilityChanged(ChannelHandlerContext ctx) throws Exception;
    void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception;
}

再来看ChannelOutboundHandler，ChannelOutboundHandler上的注释如下

which will get notified for IO-outbound-operations.

翻译过来就是“当发生IO出站操作时的回调方法”，其中的方法名多为动词原型的形式。

public interface ChannelOutboundHandler extends ChannelHandler {


    void bind(ChannelHandlerContext ctx, SocketAddress localAddress, ChannelPromise promise) throws Exception;
    void connect(
            ChannelHandlerContext ctx, SocketAddress remoteAddress,
            SocketAddress localAddress, ChannelPromise promise) throws Exception;
    void disconnect(ChannelHandlerContext ctx, ChannelPromise promise) throws Exception;
    void close(ChannelHandlerContext ctx, ChannelPromise promise) throws Exception;
    void deregister(ChannelHandlerContext ctx, ChannelPromise promise) throws Exception;
    void read(ChannelHandlerContext ctx) throws Exception;
    void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception;
    void flush(ChannelHandlerContext ctx) throws Exception;
}

2 ChannelInboundInvoker和ChannelOutboundInvoker

和本文相关的组件中，ChannelPipeline和ChannelHandlerContext都实现了ChannelInboundInvoker和ChannelOutboundInvoker接口。

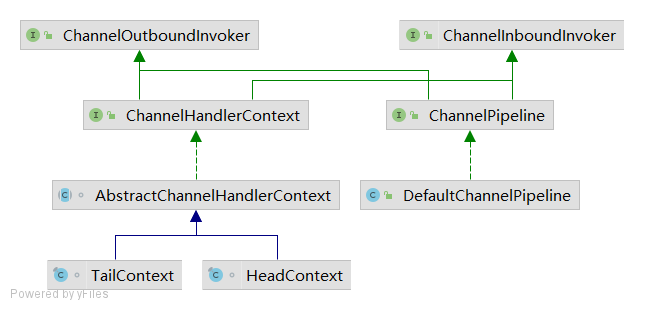

ChannelInboundInvoker和ChannelOutboundInvoker UML类图
ChannelInboundInvoker内的方法的特点是大部分都是以fire开头，并且是fire + 动词的过去分词的形式。我们知道过去分词是表被动的意思，所以这里呢，一般是Channel里发生了某些“被动事件”之后调用的。

public interface ChannelInboundInvoker {


    ChannelInboundInvoker fireChannelRegistered();
    ChannelInboundInvoker fireChannelUnregistered();
    ChannelInboundInvoker fireChannelActive();
    ChannelInboundInvoker fireChannelInactive();
    ChannelInboundInvoker fireExceptionCaught(Throwable cause);
    ChannelInboundInvoker fireUserEventTriggered(Object event);
    ChannelInboundInvoker fireChannelRead(Object msg);
    ChannelInboundInvoker fireChannelReadComplete();
    ChannelInboundInvoker fireChannelWritabilityChanged();
}

ChannelOutboundInvoker内的方法的特点是除了后边几个以new开头的方法之外，都是以单个或者两个动词原型的形式作为方法名称，比如read、write和writeAndFlush。这里直接用动词原型就是表示主动的意思，所以这里一般是向Channel发送主动命令使用的。

public interface ChannelOutboundInvoker {


    ChannelFuture bind(SocketAddress localAddress);
    ChannelFuture connect(SocketAddress remoteAddress);
    ChannelFuture connect(SocketAddress remoteAddress, SocketAddress localAddress);
    ChannelFuture disconnect();
    ChannelFuture close();
    ChannelFuture deregister();
    ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise);
    ChannelFuture connect(SocketAddress remoteAddress, ChannelPromise promise);
    ChannelFuture connect(SocketAddress remoteAddress, SocketAddress localAddress, ChannelPromise promise);
    ChannelFuture disconnect(ChannelPromise promise);
    ChannelFuture close(ChannelPromise promise);
    ChannelFuture deregister(ChannelPromise promise);
    ChannelOutboundInvoker read();
    ChannelFuture write(Object msg);
    ChannelFuture write(Object msg, ChannelPromise promise);
    ChannelOutboundInvoker flush();
    ChannelFuture writeAndFlush(Object msg, ChannelPromise promise);
    ChannelFuture writeAndFlush(Object msg);
    ChannelPromise newPromise();
    ChannelProgressivePromise newProgressivePromise();
    ChannelFuture newSucceededFuture();
    ChannelFuture newFailedFuture(Throwable cause);
    ChannelPromise voidPromise();

我们来仔细分析一下上文中提到的ChannelInboundHandler、ChannelInboundInvoker、ChannelOutboundHandler和ChannelOutboundInvoker。
我们看到ChannelInboundHandler和ChannelInboundInvoker中的方法非常相似，ChannelInboundHandler中的方法名多以Channel加动词过去分词的形式组成，而ChannelInboundInvoker中的方法就是ChannelInboundHandler中的方法加上fire构成。

ChannelOutboundHandler和ChannelOutboundInvoker中的方法名几乎一模一样，都是以动词原形作为方法名。

我们来仔细琢磨一下这些方法的命名，Channel加动词过去分词表示该Channel发生了某种事件，而fireChannel加动词过去分词表示在该Channel上触发这种事件。例如ChannelRead表示该Channel上读到了数据事件，fireChannelRead表示在该Channel上触发ChannelRead事件。

直接用动词原形作为方法名，表示命令该Channel进行某种操作，例如read表示命令该Channel进行数据的读取。为什么ChannelOutboundInvoker中的方法名没有以fire开头呢，因为ChannelOutbound传播的不是事件，而是一种主动的操作。

还有同学记得我在“Netty整体架构”这篇文章中提到的“事件”和“命令”吗，在某些地方翻译成“入站事件”和“出站事件”，我个人认为翻译成“事件”和“命令”更容易理解，因为我们感知到“事件”的发生是被动的，而发出“命令”是主动的，都翻译成“事件”不容易理解。

3 以客户端为例分析Pipeline工作原理

本文的示例代码在package com.zhongdaima.netty.analysis.pipeline中。
服务端示例代码如下，这个服务端的功能就是将所有客户端发过来的数据原封不动地返回。

/**
 * 欢迎关注公众号“种代码“，获取博主微信深入交流
 *
 * @author wangjianxin
 */
public class ServerBoot {


    public static void main(String[] args) throws InterruptedException {


        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup(1);
        try {


            ServerBootstrap b = new ServerBootstrap();
            b.group(bossGroup, workerGroup)
                    .channel(NioServerSocketChannel.class)
                    .option(ChannelOption.TCP_NODELAY, true)
                    .childHandler(new ChannelInitializer<NioSocketChannel>() {


                        @Override
                        protected void initChannel(NioSocketChannel ch) throws Exception {


                            ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {


                                @Override
                                public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {


                                    //连接发过来的数据原样返回
                                    if (msg instanceof ByteBuf) {


                                        ctx.write(msg);
                                        ctx.flush();
                                    }
                                }

                            });
                        }
                    });
            ChannelFuture f = b.bind(8000).sync(
