Linux I2C应用编程

I2C的协议内容在这里就不大费周章的描述，主要记录一些自己在实际应用过程中觉得有助于调试一些方法。

一、介绍I2C 的几个比较有用的tool

（1）i2cdetect

i2cdetect的主要功能就是I2C设备查询，它用于扫描I2C总线上的设备。它输出一个表，其中包含指定总线上检测到的设备的列表。

该命令的常用格式为：i2cdetect [-y] [-a] [-q|-r] i2cbus [first last]。具体参数的含义如下：

-y	取消交互模式。默认情况下，i2cdetect将等待用户的确认， 当使用此标志时，它将直接执行操作。
-a	强制扫描非规则地址。一般不推荐。
-q	使用SMBus“快速写入”命令进行探测。一般不推荐。
-r	使用SMBus“接收字节”命令进行探测。一般不推荐。
-F	显示适配器实现的功能列表并退出。
-V	显示I2C工具的版本并推出。
-l	显示已经在系统中使用的I2C总线。
i2cbus	表示要扫描的I2C总线的编号或名称。
first last	表示要扫描的从设备地址范围。

该功能的常用方式：

​ 第一，先通过i2cdetect -l查看当前系统中的I2C的总线情况：

 第二，若总线上挂载I2C从设备，可通过i2cdetect扫描某个I2C总线上的所有设备。可通过控制台输入i2cdetect -y 1：（其中"–"表示地址被探测到了，但没有芯片应答； "UU"因为这个地址目前正在被一个驱动程序使用，探测被省略；而16进制的地址号60，1e和50则表示发现了一个外部片选从地址为0x60，0x1e（AP3216）和0x50(eeprom)的外设芯片。

​ 第三，查询I2C总线1 (I2C -1)的功能，命令为i2cdetect -F 1：

(2)i2cget

i2cget的主要功能是获取I2C外设某一寄存器的内容。该命令的常用格式为：

​ i2cget [-f] [-y] [-a] i2cbus chip-address [data-address [mode]]。具体参数的含义如下：

-f	强制访问设备，即使它已经很忙。 默认情况下，i2cget将拒绝访问 已经在内核驱动程序控制下的设备。
-y	取消交互模式。默认情况下，i2cdetect将等待用户的确认，当使用此 标志时，它将直接执行操作。
-a	允许在0x00 - 0x07和0x78 - 0x7f之间使用地址。一般不推荐。
i2cbus	表示要扫描的I2C总线的编号或名称。这个数字应该与i2cdetect -l列出 的总线之一相对应。
chip-address	要操作的外设从地址。
data-address	被查看外设的寄存器地址。
mode	显示数据的方式： b (read byte data, default) w (read word data) c (write byte/read byte)

下面是完成读取0总线上从地址为0x50的外设的0x10寄存器的数据，命令为：

​ i2cget -y -f 1 0x50 0x10

(3)i2cset

i2cset的主要功能是通过I2C总线设置设备中某寄存器的值。该命令的常用格式为：

​ i2cset [-f] [-y] [-m mask] [-r] i2cbus chip-address data-address [value] …[mode]

具体参数的含义如下：

-f	强制访问设备，即使它已经很忙。 默认情况下，i2cget将拒绝访问已经在内核驱动程序控制下的设备。
-r	在写入值之后立即读取它，并将结果与写入的值进行比较。
-y	取消交互模式。默认情况下，i2cdetect将等待用户的确认，当使用此标志时，它将直接执行操作。
-V	显示I2C工具的版本并推出。
i2cbus	表示要扫描的I2C总线的编号或名称。这个数字应该对应于i2cdetect -l列出的总线之一。
-m mask	如果指定mask参数，那么描述哪些value位将是实际写入data-addres的。掩码中设置为1的位将从值中取出，而设置为0的位将从数据地址中读取，从而由操作保存。
mode	b: 单个字节 w：16位字 s：SMBus模块 i：I2C模块的读取大小 c: 连续读取所有字节，对于具有地址自动递增功能的芯片（如EEPROM）非常有用。 W与 w类似，只是读命令只能在偶数寄存器地址上发出;这也是主要用于EEPROM的。

下面是完成向0总线上从地址为0x50的eeprom的0x10寄存器写入0x55，命令为：

​ i2cset -y -f 1 0x50 0x10 0x55

​ 然后用i2cget读取1总线上从地址为0x50的eeprom的0x10寄存器的数据，

命令为：i2cget -y -f 1 0x50 0x10

遇到有写保护的外设，i2cget会提示 i2cset: write failed: Permission denied

(4)i2cdump

​ i2cdump的主要功能查看I2C从设备器件所有寄存器的值。 该命令的常用格式为：i2cdump [-f] [-r first-last] [-y] [-a] i2cbus address [mode [bank [bankreg]]]。具体参数的含义如下：

-f	强制访问设备，即使它已经很忙。 默认情况下，i2cget将拒绝访问已经在内核驱动程序控制下的设备。
-r	限制正在访问的寄存器范围。 此选项仅在模式b，w，c和W中可用。对于模式W，first必须是偶数，last必须是奇数。
-y	取消交互模式。默认情况下，i2cdetect将等待用户的确认，当使用此标志时，它将直接执行操作。
-V	显示I2C工具的版本并推出。
i2cbus	表示要扫描的I2C总线的编号或名称。这个数字应该对应于i2cdetect -l列出的总线之一。
first last	表示要扫描的从设备地址范围。
mode	b: 单个字节 w：16位字 s：SMBus模块 i：I2C模块的读取大小 c: 连续读取所有字节，对于具有地址自动递增功能的芯片（如EEPROM）非常有用。W与 w类似，只是读命令只能在偶数寄存器地址上发出;这也是主要用于EEPROM的。

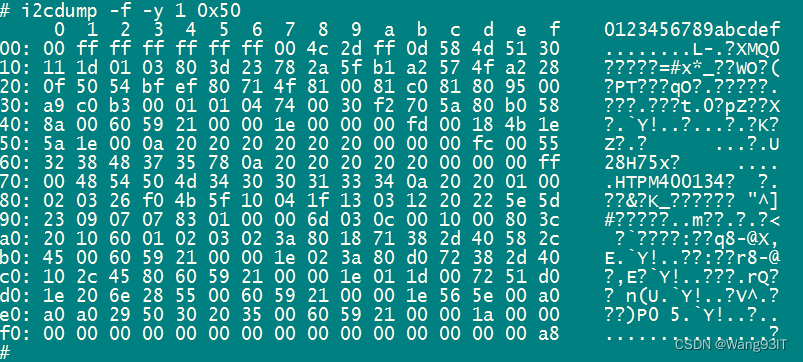

​ 下面是完成读取0总线上从地址为0x50的eeprom的数据，命令为：

​ i2cdump -f -y 1 0x50

二、在linux应用程序中操作I2C外设（读写）

        首先通过前面的介绍，我们已经知道站在cpu的角度来看，操作I2C外设实际上就是通过控制cpu中挂载该I2C外设的I2C控制器，而这个I2C控制器在linux系统中被称为“I2C适配器”，这个已经在驱动简介中介绍过了。而且众所周知，在linux系统中，每一个设备都是以文件的形式存在的，所以在linux中操作I2C外设就变成了操作I2C适配器设备文件。Linux系统（也就是内核）为每个I2C适配器生成了一个主设备号为89的设备节点（次设备号为0-255），它并没有针对特定的I2C外设而设计，只是提供了通用的read(),write(),和ioctl()等文件操作接口，在用户空间的应用层就可以借用这些接口访问挂接在适配器上的I2C设备的存储空间或寄存器，并控制I2C设备的工作方式。

 （1）首先要确定所要操作的I2C  adapter的设备文件节点

        i2c适配器的设备节点是/dev/i2c-x，其中x是数字。由于适配器编号是动态分配的（和注册次序有关），所以想了解哪一个适配器对应什么编号，可以查看/sys/class/i2c-dev/目录下的文件内容（在这里笔者强烈建议读者好好利用好sys文件系统）

（2）ioctl命令

这个可以参考内核源码中的include/linux/i2c-dev.h文件。下面举例说明主要的IOCTL命令：

I2C_SLAVE_FORCE	设置I2C从设备地址（只有在该地址空闲的情况下成功）
I2C_SLAVE_FORCE	强制设置I2C从设备地址（无论内核中是否已有驱动在使用这个地址都会成功）
I2C_TENBIT	选择地址位长: 0 表示是7bit地址 ； 不等于0 就是10 bit的地址。只有适配器支持I2C_FUNC_10BIT_ADDR，这个请求才是有效的。
I2C_FUNCS	获取适配器支持的功能，详细的可以参考文件include/linux/i2c.h
I2C_RDWR	设置为可读写
I2C_RETRIES	设置收不到ACK时的重试次数
I2C_TIMEOUT	设置超时的时限

(3)实例

第一，打开设备节点

第二，设置从设备的器件地址，通过ioctl(fd,I2C_SLAVE, 0x50)，也可用I2C_SLAVE_FORCE

第三，通过write往从设备写数据，第一个字节需要写从设备的寄存器地址，比如0x30，后面再跟着实际数据；

通过read读取从设备的数据，先通过write发要读的寄存器地址给从设备，然后再read数据。

注意事项：

1、在代码段里有 ioctl(fd,I2C_TIMEOUT,100);，这是设置timeout时间，在做项目的时候有遇到如       果timeout时间不够长，会一直等待不到对方的ACK。（比如APM32F3959是 iPhone 配件模块       上的认证芯片，这是在实际项目中遇到的情况）；

2、可以在代码中多次尝试write/read，因为有可能会失败，为了提高成功率和可靠性，这一点也         不能忽略。这一点也是在实际中测试出来的。 ioctl(fd,I2C_RETRIES,3);


3、在有写保护的从设备，write会提示Permission denied。

以下是写了一个简单的测试程序：

#include <string.h>
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <fcntl.h>
#include <unistd.h>
#include <errno.h>
#include <sys/ioctl.h>
#include <sys/types.h>
#include <linux/i2c-dev.h>
#include <linux/i2c.h>
#include "main_opt.h"

#define I2C_DEVICE    	"/dev/i2c-1"
#define EEPROM_ADDR    0x50
#define DEVICE_ADDR     0x30
#define NUM 3

int I2C_write(int fd,char inRegister,char *inWriteBuf,int inWriteLen,int inRetryCount)
{
        int trynum,size,len,err;
        char buf[inWriteLen + 1] = {0};

        buf[0] = inRegister;
        memcpy(&buf[1],inWriteBuf,inWriteLen);
        len = inWriteLen + 1;

        for(trynum = 1;trynum <= inRetryCount;trynum++)
        {
                size = write(fd,buf,len);
                if (size == len)
                {
                        err = 0;
                        break;
                }

                err = -1;
                printf("write register 0x%02X, %d bytes failed (try %d): %s\n", inRegister, inWriteLen, trynum, strerror(errno) );
                if (trynum == inRetryCount)
                {
                        printf("Write Try more than %d times\n",inRetryCount);
                        break;;
                }
                usleep( 5000 );
        }

        return err;
}

int I2C_read(int fd,char inRegister,char *inReadBuf,int inReadLen,int inRetryCount)
{
        int trynum,size,len,err;
        char  buf[1] = {0};
        if (!inReadBuf)
        {
                printf("inReadBuf is NULL\n");
                return -1;
        }

        buf[0] = inRegister;

        for(trynum = 1;trynum <= inRetryCount;trynum++)
        {
                size = write(fd,buf,1);
                if (size == 1)
                {
                        err = 0;
                        break;
                }

                err = -1;
                printf("write register 0x%02X, %d bytes failed (try %d): %s\n", inRegister, inReadLen, trynum, strerror(errno) );

                if (trynum == inRetryCount)
                {
                        printf("Write Try more than %d times\n",inRetryCount);

                        goto __EXIT;
                }
                usleep( 5000 );
        }

        usleep( 5000 );

        for(trynum = 1;trynum <= inRetryCount;trynum++)
        {
                size = read(fd,inReadBuf,inReadLen);
                if (size == inReadLen)
                {
                        err = 0;
                        break;
                }

                err = -1;
                printf("write register 0x%02X, %d bytes failed (try %d): %s\n", inRegister, inReadBuf, trynum, strerror(errno) );

                if (trynum == inRetryCount)
                {
                        printf("Read Try more than %d times\n",inRetryCount);

                        goto __EXIT;
                }
                usleep( 5000 );
        }

__EXIT:
        return err;
}

int I2C_test()
{
 	int fd,i,ret=0;
       int size = 0;

 	unsigned char w_add=DEVICE_ADDR;
 	unsigned char rd_buf[NUM] = {0};
 	unsigned char wr_buf[NUM] = {0};

 	printf("hello,this is read_write i2c test \n");


 	fd =open(I2C_DEVICE, O_RDWR);
 	if (fd< 0)
 		printf("open"I2C_DEVICE"failed \n");
       else
              printf("open %s OK\n",I2C_DEVICE);


 	if (ioctl(fd,I2C_SLAVE, EEPROM_ADDR) < 0)
 	{
 		printf("set slave address failed \n");
              return -1;
 	}

       ioctl(fd,I2C_TIMEOUT,100);
       ioctl(fd,I2C_RETRIES,3);

       I2C_read(fd,DEVICE_ADDR,rd_buf,NUM,5);
       for(i = 0; i < NUM;i++)
            printf("rd_buf[%d]===%x\n",i,rd_buf[i]);

       if (fd > 0)
       {
            close(fd);
            fd = -1;
       }

 	return 0;
}

三、寻址方式和数据传送方式

I2C总线上传送的数据时广义的，既包括地址，又包括真正的数据。

主机在发送起始信号后必须先发送一个字节的数据，该数据的高7位为从机地址，最低位表示后续字节的传送方向，‘0’表示主机发送数据给->从机，‘1’表示从机发送数据给->主机。

总线上所有的从机接收到该字节数据后都将这7位地址与自己的地址进行比较，如果相同，则认为自己被主机寻址，然后再根据第8位将自己定为发送器或接收器。


I2C总线通信时每个字节为8位长度，数据传送时，先传送最高位，后传送低位，发送器发送完一个字节数据后接收器必须发送1位应答位来回应发送器，即一帧共有9位。

I2C每次发送数据必须是8位。

MSB固定，先发高位，再发低位。
