FFmpeg之OpenGL绘制与Native Window绘制（五）

• Modern OpenGL ES： ndk编程——画一个三角形之NativeWindow

一、OpenGL绘制方式详解

==============

简述

–

OpenGL绘制方式

OpenGL可以支持很多不同的图元类型，最基础的为点，线，或三角形。线和三角形可以组合成条带，循环体或者扇面三角形。点，线，或三角形也是大部分图象硬件设备支持的基础图元类型。

点绘制

点可以通过单一的顶点来表示，点实际上不存在面积，在OpenGL中它通过屏幕上的一个矩形区域来模拟，在渲染点源的时候，OpenGL会通过光栅化规则类判断点的位置。以点位中心绘制一个四边形区域，四边形区域的边长等于点的大小，它是一个固定的状态，可以调用函数glPointSIze()设置。

OPenGL渲染点的时候，每个点的片元的会执行片元着色器，在本质上都是屏幕上的方形区域，而每个像素都可以使用不同的颜色来着色。OPenGL的片元着色器提供了一种特殊的内置变量来完成，叫gl_PointCoord,其中包含了当前片元在点区域内的坐标信息，它只能在片元着色器中工作，它的值只对点的渲染游戏

线，条带与循环线

OpenGL中的线表示一条线段，一个线可以通过两个顶点来表达，多段线可以使用多个线段链接来表示，首尾闭合的多段线叫循环线，线的宽度可以由glLineWidth()来设置

三角形，条带和扇面

三角形的方式绘制时每个三角形之间都是互相独立的，如果以三角形的方式绘制一个矩形那么需要绘制两个三角形，提供6个顶点。

条带绘制需要4个顶点，前三个顶点构成第一个三角形，后继的顶点将与之前三角形的后两个顶点一起构成新的三角形。

扇面绘制的时候，第一个顶点会作为一个共享点存在，它作为每一个后继三角形的组成部分，之后的每两个顶点都会与这个共享点组成新的三角形。

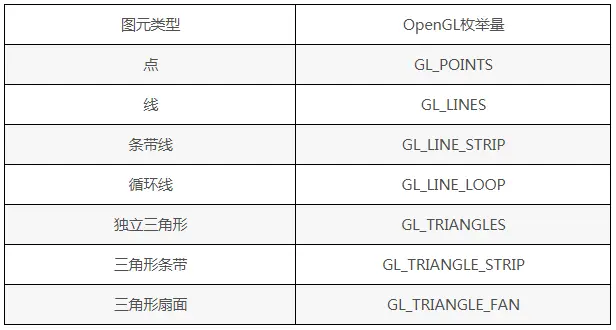

绘制方式和OpenGL枚举对应关系

绘制方式实例

先构建一个顶点数组

float points[] = {

-0.6f, 0.2f, 1.0f, 0.0f, 1.0f,

-0.6f, -0.2f, 1.0f, 1.0f, 1.0f,

-0.2f, 0.2f, 0.0f, 0.0f, 1.0f,

-0.2f, -0.2f, 1.0f, 0.0f, 0.0f,

0.2f, 0.2f, 0.0f, 0.0f, 1.0f,

0.2f, -0.2f, 0.0f, 1.0f, 0.0f,

};

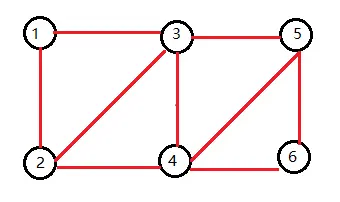

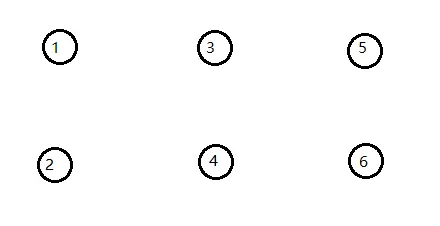

在空间中的分布位置及顺序

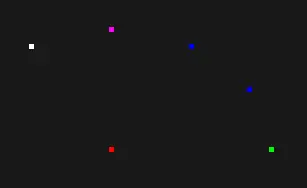

点绘制

设置点的大小

glPointSize(5);

glDrawArrays(GL_POINTS, 0, 6);

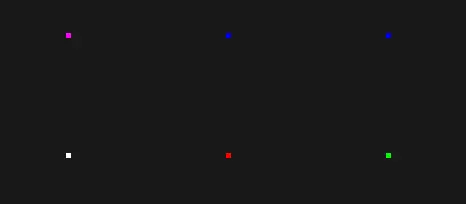

效果

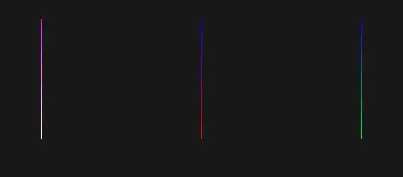

线段绘制

设置线段的宽

glLineWidth(10);

glDrawArrays(GL_LINES, 0, 6);

效果

多线段绘制

glDrawArrays(GL_LINES, 0, 6);

效果

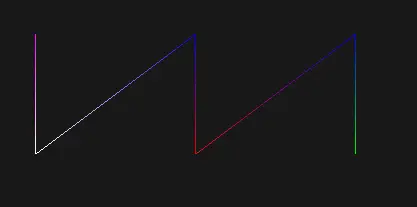

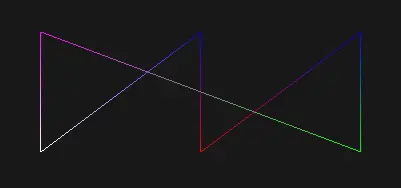

循环线绘制

glDrawArrays(GL_LINE_LOOP, 0, 6);

效果

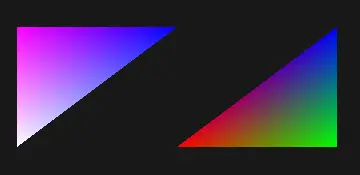

独立三角形绘制

一共六个顶点，相当于绘制了两个三角形

glDrawArrays(GL_TRIANGLES, 0, 6);

效果

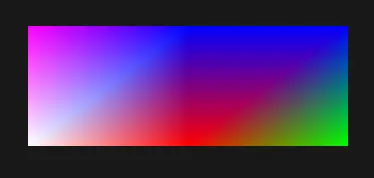

三角形条带绘制

绘制了六个三角形，组成了一个矩形

绘制

glDrawArrays(GL_TRIANGLE_STRIP0, 6);

效果

三角扇面绘制

以第一个点为共享点，和后续的点组成三角形。

重新构建顶点数组

float points[] = {

0.0f, 0.0f, 1.0f, 0.0f, 0.0f,

0.4f, 0.0f, 0.0f, 1.0f, 0.0f,

0.346f, 0.2f, 0.0f, 0.0f, 1.0f,

0.2f, 0.346f, 0.0f, 0.0f, 1.0f,

0.0f, 0.4f, 1.0f, 0.0f, 1.0f,

-0.2f, 0.346f, 1.0f, 1.0f, 1.0f,

};

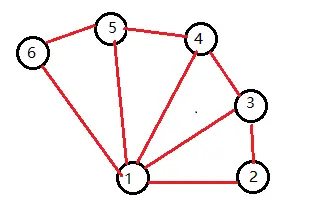

在空间中的分布位置及顺序

绘制

glDrawArrays(GL_TRIANGLE_FAN, 0, 6);

效果

多边形渲染模式

可以将多边形渲染为点集，轮廓线或填充。

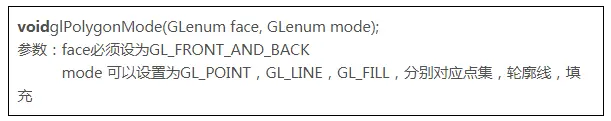

可以调用glPolygonMode()函数进行设置

以上面的扇形为例

点集效果

glPolygonMode(GL_FRONT_AND_BACK ,GL_POINT);

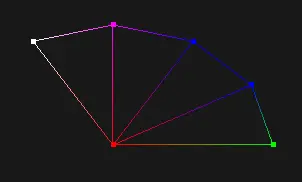

轮廓线效果

glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);

填充效果

glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);

二、Modern OpenGL ES： ndk编程——画一个三角形之NativeWindow

==============================================

OpenGLES 3.0 需要链接到 下面库：

1 OpenGLES3.0 库 libGLESv2.lib 和 EGL 库 libEGL.lib

我们会在 android-ndk-r10c下的 platforms/android-21/arch-arm/usr/lib下找到这两个 libEGL.so 和 libGLEv3.so

2 OpenGLES3.0 应用程序也需要 包含 相关的 ES3.0 和 EGL 头文件

#include <EGL/egl.h>

#include <GLES3/gl3.h>

也可以包含 gl2ext.h 头文件，已包含一些opengl es的扩展性能

OpenGL ES3.0 写一个 三角形的demo:

内容：

1 用EGL创建on-screen 渲染surface

2 加载vertex/fragment shaders

3 创建shader 工程 ，编译shaders，并链接到shader 工程

4 设置viewport

5 重置 color buffer

6 渲染简单的形状

7 使颜色buffer的 内容在EGL window surface上可见

Android.mk：

Android 通过mk 文件来 导入外部c/c++库，并输出so共享库，以供Android platform调用。因此，Android ndk编程需要从 Android.mk入手

一般， 在mk文件中 以LOCAL开头的名字都是 ndk编译系统的 宏名，在编译时，会识别这些名字:

参考: http://blog.youkuaiyun.com/smfwuxiao/article/details/8530742

**1.定义 当前路径 即 LOCAL_PATH **

LOCAL_PATH := $(call my-dir)

这个就是 当前Android工程 的Android.mk 所在的根目录

2. 定义编译导出的共享库的名字

LOCAL_MODULE := name

3. 定义c/c++宏

LOCAL_CFLAGS += -DANDROID

形如LOCAL_CFLAGS : = -D*想入这种形式 表明 要在全局（即所有的c/c++文件里）定义 *的 宏

4 列举出对应于同一模块的，要编译的源文件（注意不是头文件）

LOCAL_SRC_FILES := *.c /

**.c

…

5 包含源文件要用到的 头文件的路径，它是Android 工程目录jni根目录的相对路径

LOCAL_C_INCLUDES : = $(your-path)

6 告诉链接器在加载共享库的时候必须链接 系统.so共享库

LOCAL_LDLIBS : = **

7 指定应该链接到当前模块的静态库(可指定多个)。 当前模块是动态库时，才有意义

最后
