【数据库】关系数据模型及转换

目录

一、背景知识。

1、数据库设计流程

2、ER图、关系模型与数据库

3、ER图转为关系数据模型的情况总结

二、基本处理。

1、实体集合(entity set)&属性(attribute)

2、关系(relationship)

3、案例

三、特殊处理。

1、表的结合

2、弱实体集合（双边矩形）的转换

3、子类层次结构的转换

（1）OO转换法（面向对象的转换方式）

（2）ER转换法

（3）空值转换法

四、关系的三类完整性约束。

五、总结&思维导图。

---

一、背景知识。

1、数据库设计流程

1. 根据应用场景明确需求与结构
2. 用概念设计语言（如ER图）建模
3. 转化为关系模式（表的集合）
4. 存入磁盘（设计文件组织方式与索引结构）

2、ER图、关系模型与数据库

ER图	关系数据模型	数据库
实体、关系、属性等组成	表名+属性名+域的关系	所有表的模式的集合
属性必须为原子类型	R(A1: int, A2: real)	R1(A1, A2)  R2(A3, A4)
图形化界面	表格，其实例为元组的集合	n个表的实例的集合

3、ER图转为关系数据模型的情况总结

二、基本处理。

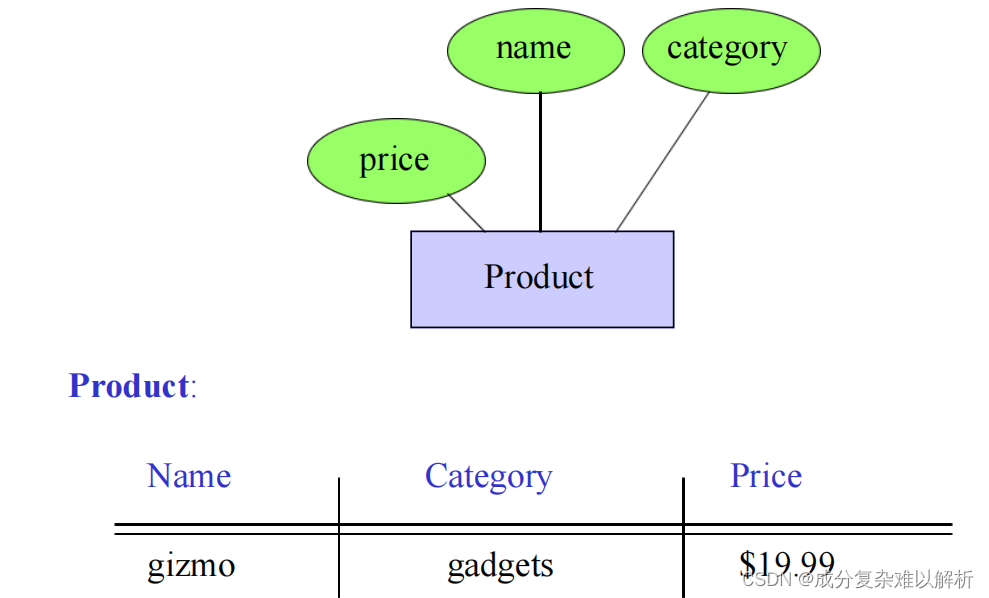

1、实体集合(entity set)&属性(attribute)

为每个矩形即实体集合创建一张表，表中属性即实体集合的属性。

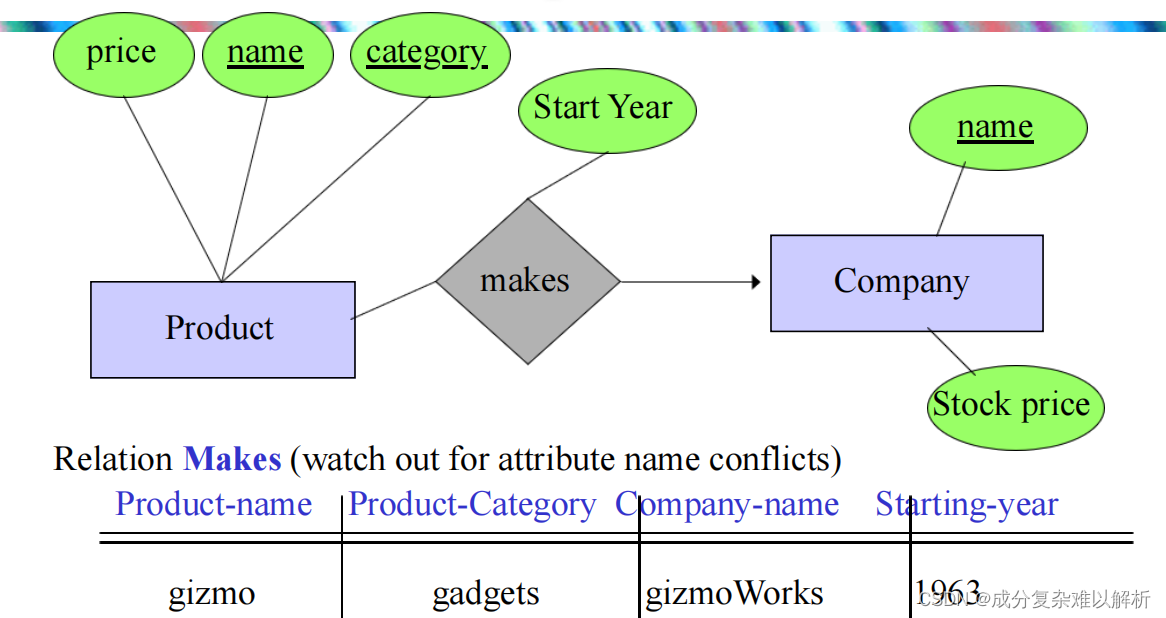

2、关系(relationship)

为每个关系即菱形创建一张表，表中属性即关系的属性与连接的实体集合的主键。

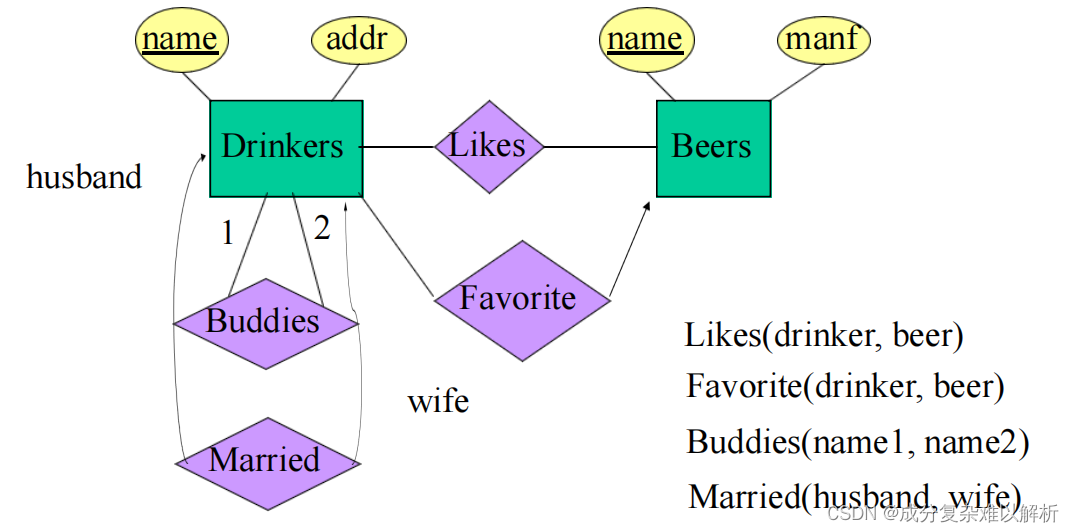

3、案例

三、特殊处理。

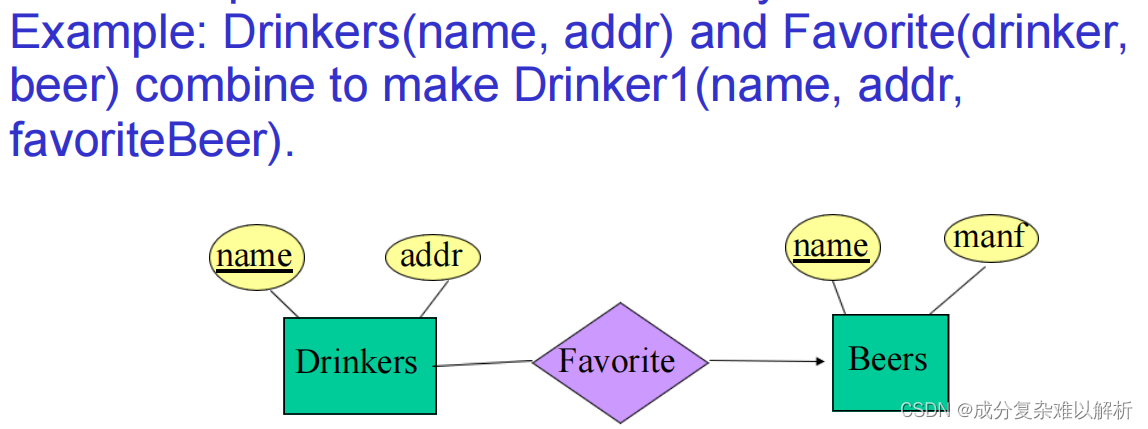

1、表的结合

原因：同样的信息存储在一张表中的查找信息比分散于多张表中快。

核心：one to one、many to one关系中，relationship对应的表可以合并到one端实体集合的表中。

但many to many关系不能合并，否则会造成冗余。

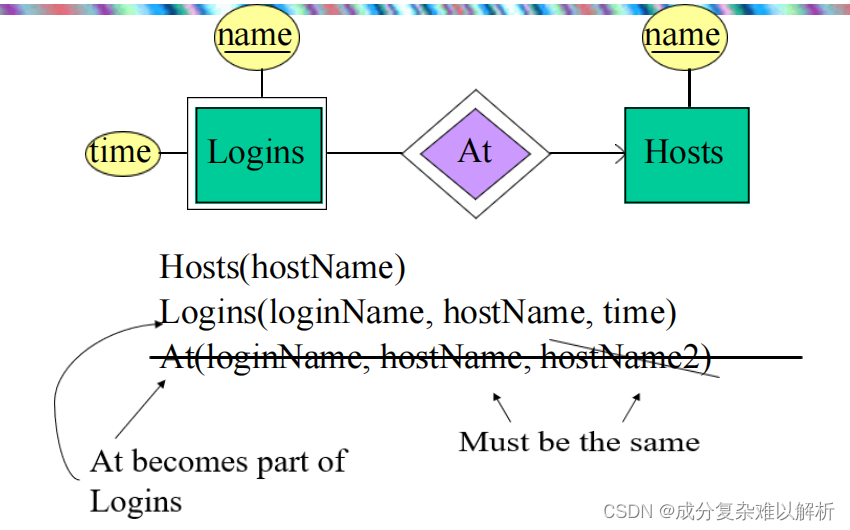

2、弱实体集合（双边矩形）的转换

原因：弱实体集合自身的主键无法对其实例进行唯一性标识，需要其他实体集合的主键辅助。因此其主键由自身的主键与其支撑实体集合的主键共同组成。可知其支撑联系不需要单独转换一张表。

核心：不为支撑联系单独构建表。

（PS. 弱实体集合并非所有联系都是支撑联系，只有双边菱形代表的才是支撑联系。）

3、子类层次结构的转换

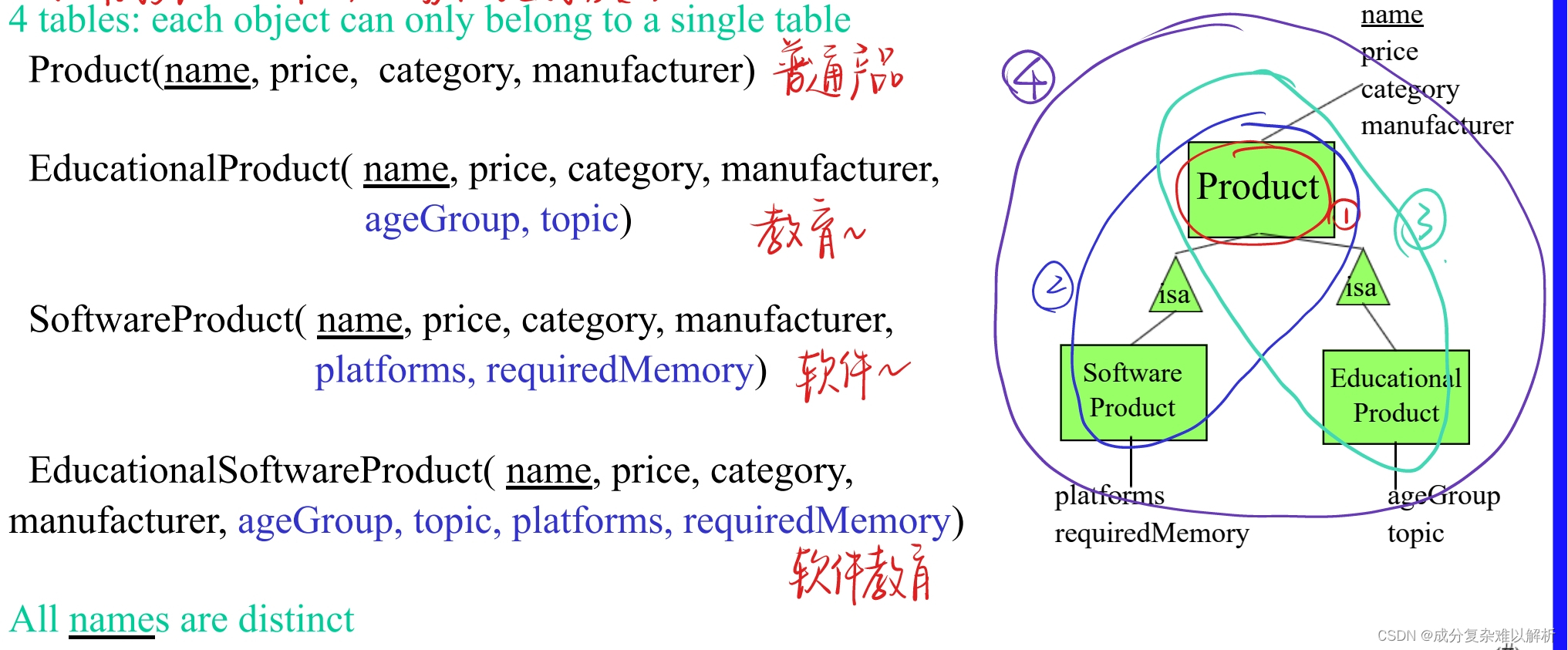

（1）OO转换法（面向对象的转换方式）

原因：任何一个子类层次结构能够表示的实体只属于一张表，因此需要为子类层次结构中所有实体的层次结构新建一张表。

核心：为子类层次结构中任何一棵包含根结点的子树创建一张表。不同子类之间再创建一张包含所有所有属性的表。

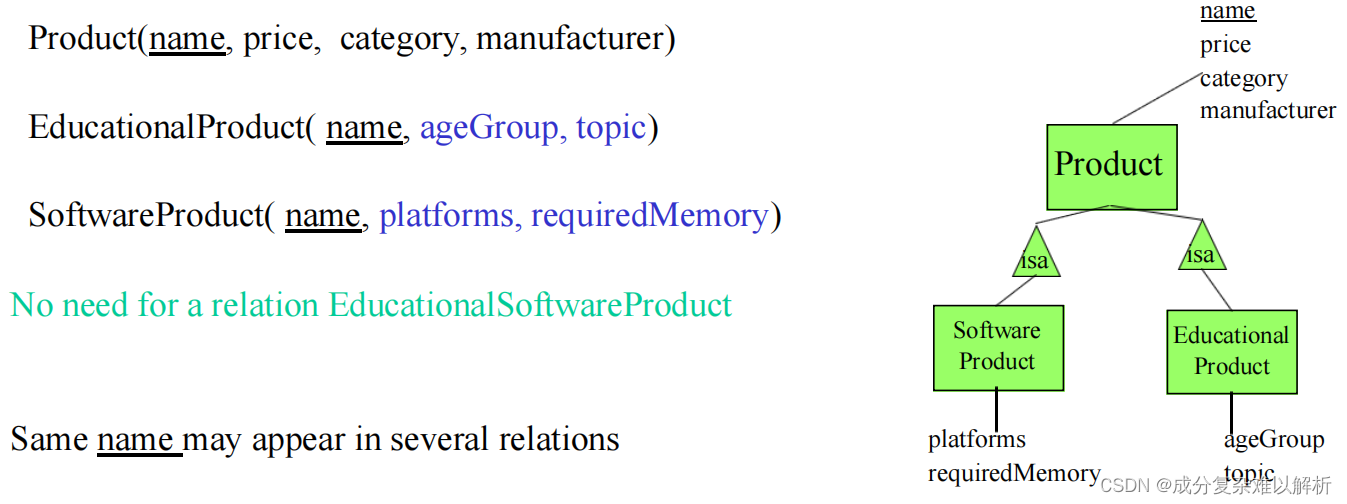

（2）ER转换法

原因：在ER模型中，一个实体可以属于多个实体类型，因此为了表示一个实体，可将实体所属的每一个实体类型集合集合起来。

核心：在子类层次结构中，为每个矩形/实体集合都生成一张表。

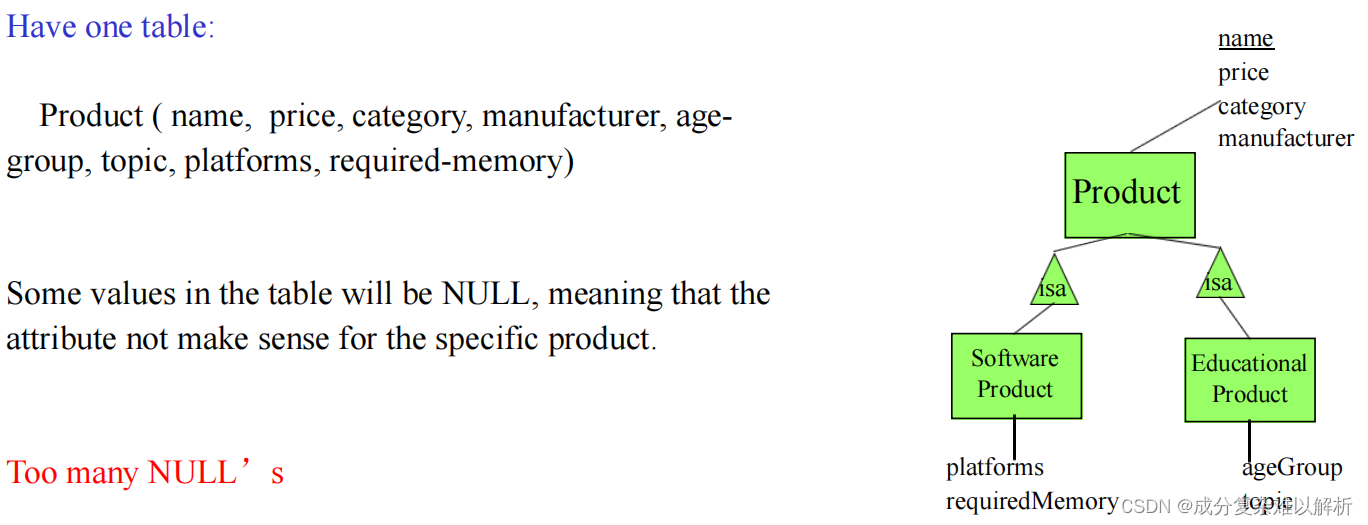

（3）空值转换法

核心：仅生成一张表，包含所有所有属性。

四、关系的三类完整性约束。

实体完整性：主键约束（都要有）

参照完整性：外键约束（不能无中生有）

用户定义的完整性：自定义的约束条件

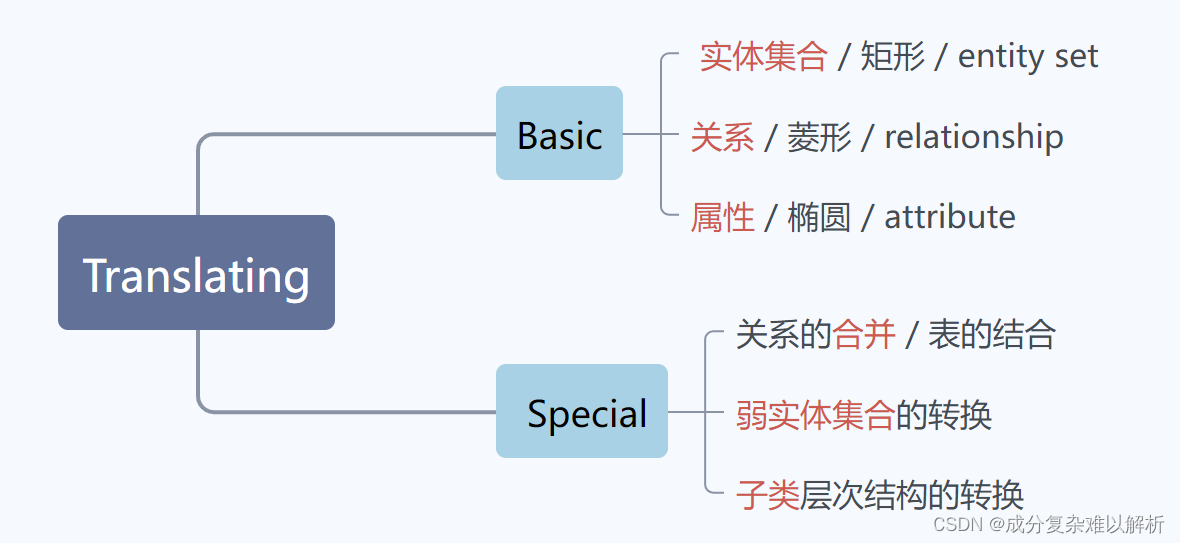

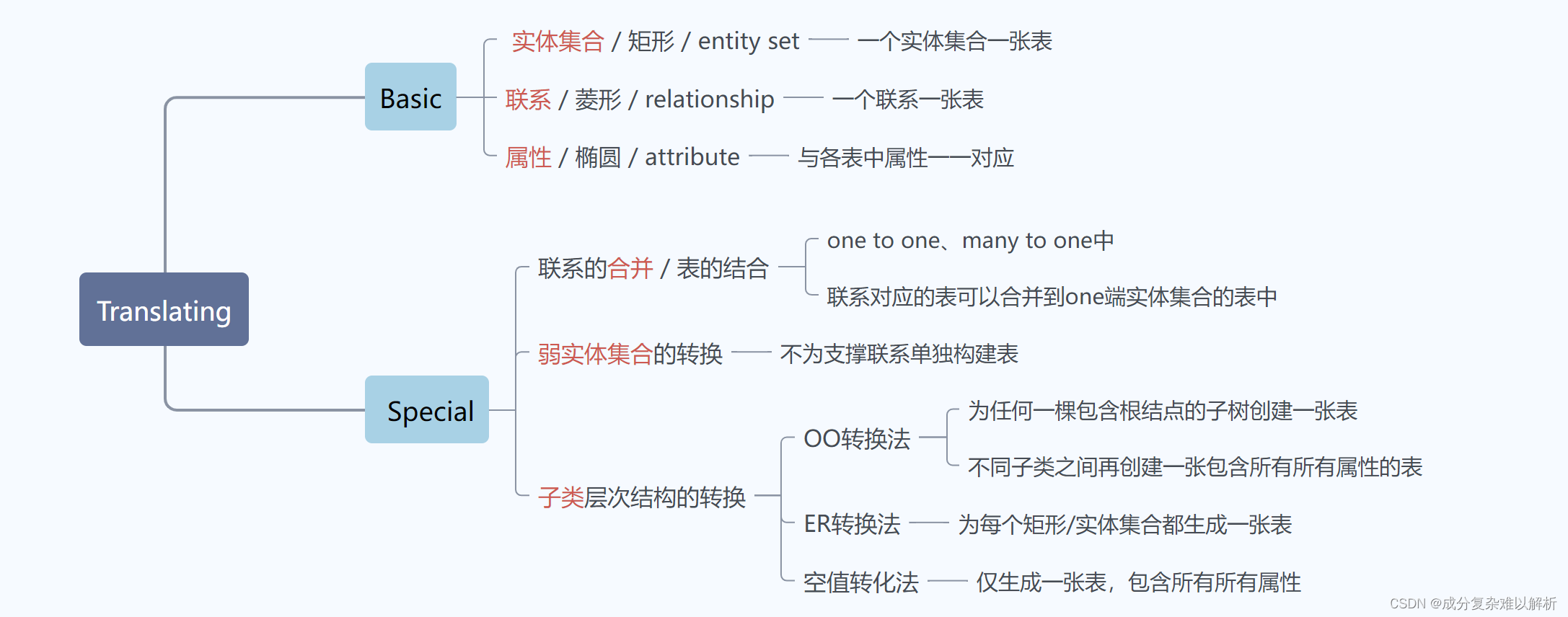

五、总结&思维导图。
