本文介绍了如何使用STM32 CubeMX配置串口，并通过HAL_UART_Transmit测试串口功能。在确保串口正常工作后，详细讲解了两种重写printf函数的方法，以便将输出重定向到串口。首先需要在Keil中设置UseMicroLIB，然后分别在main.c或uart.c中实现printf的重定向函数。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

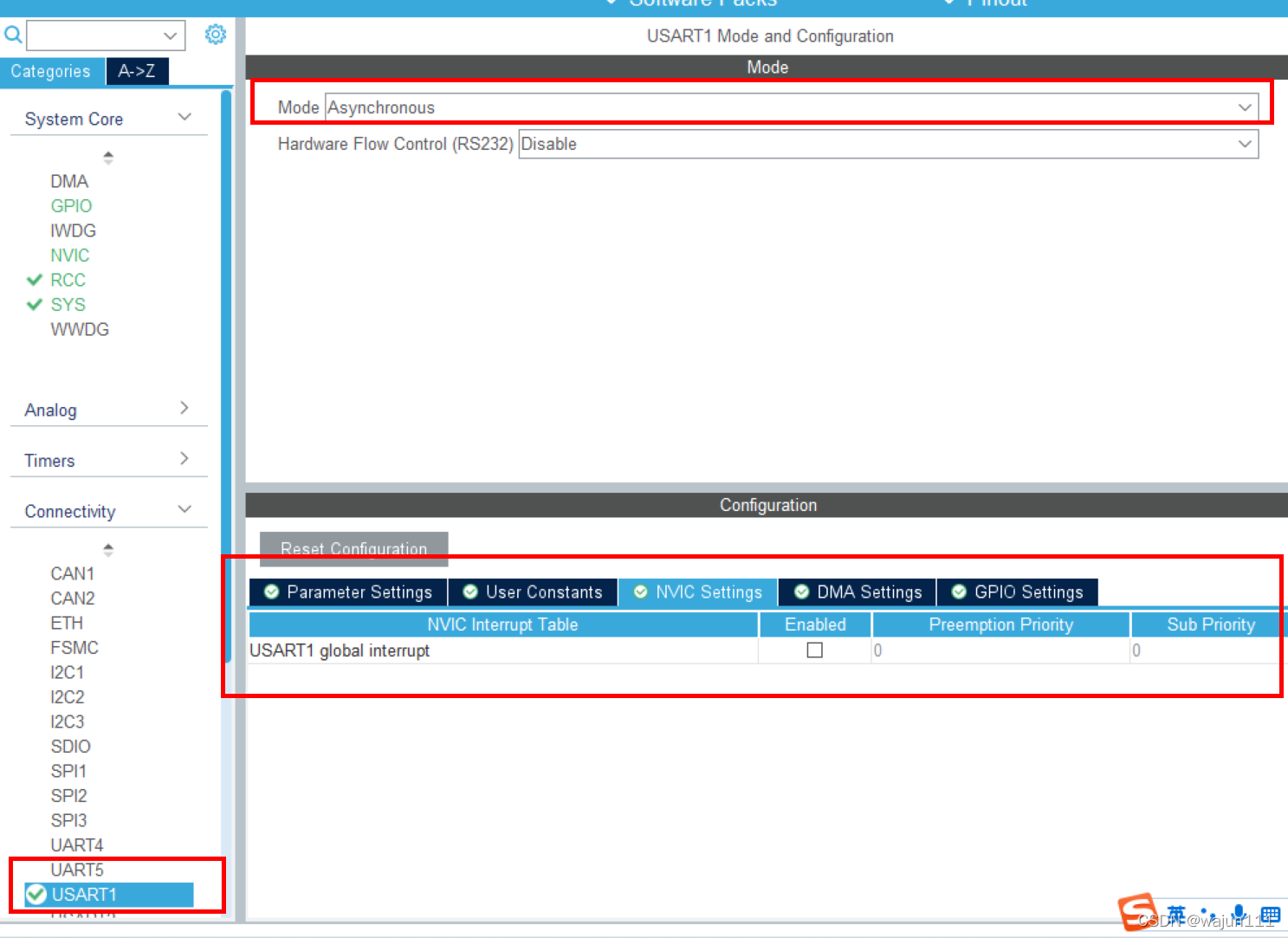

1.CubeMx 设置

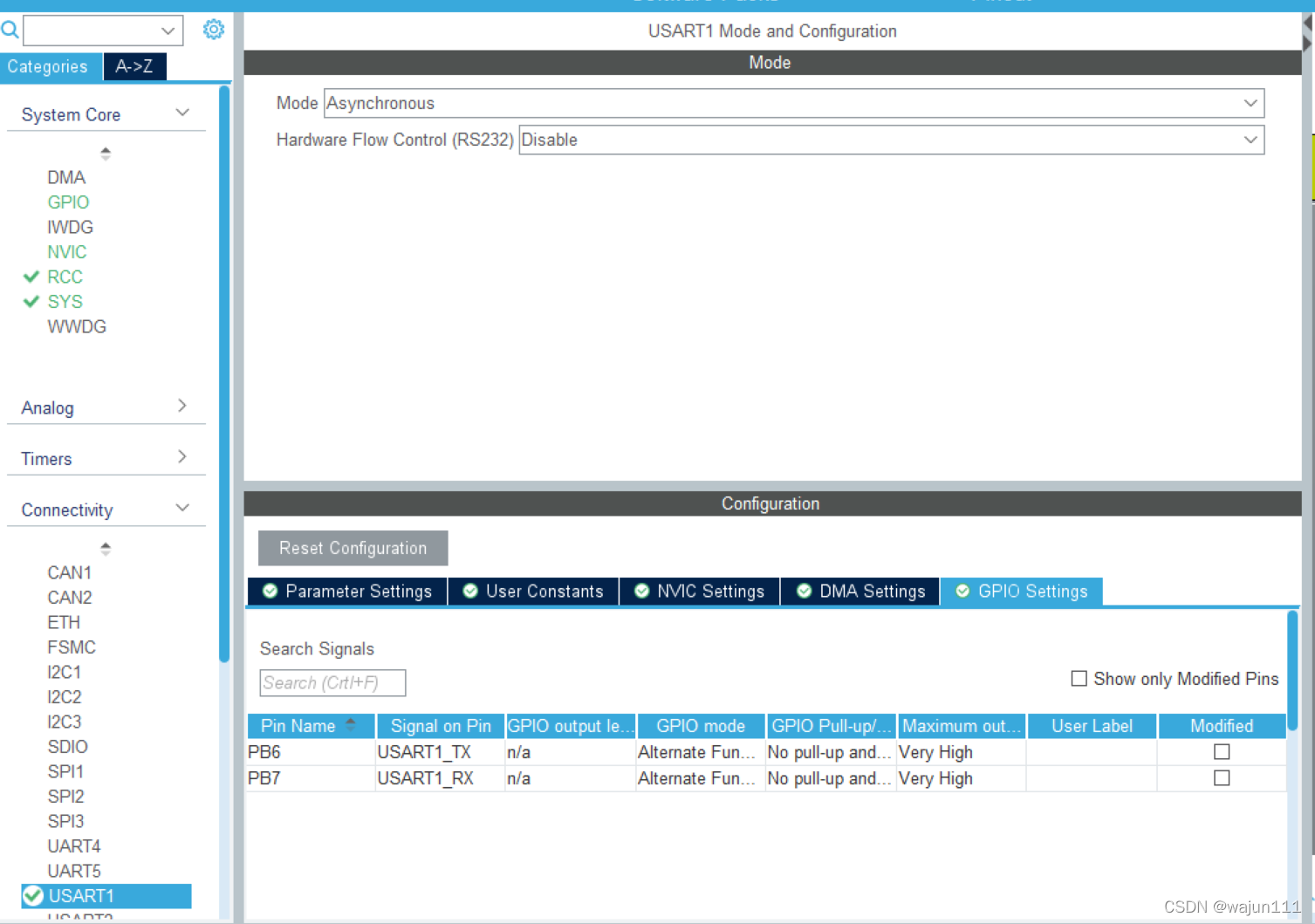

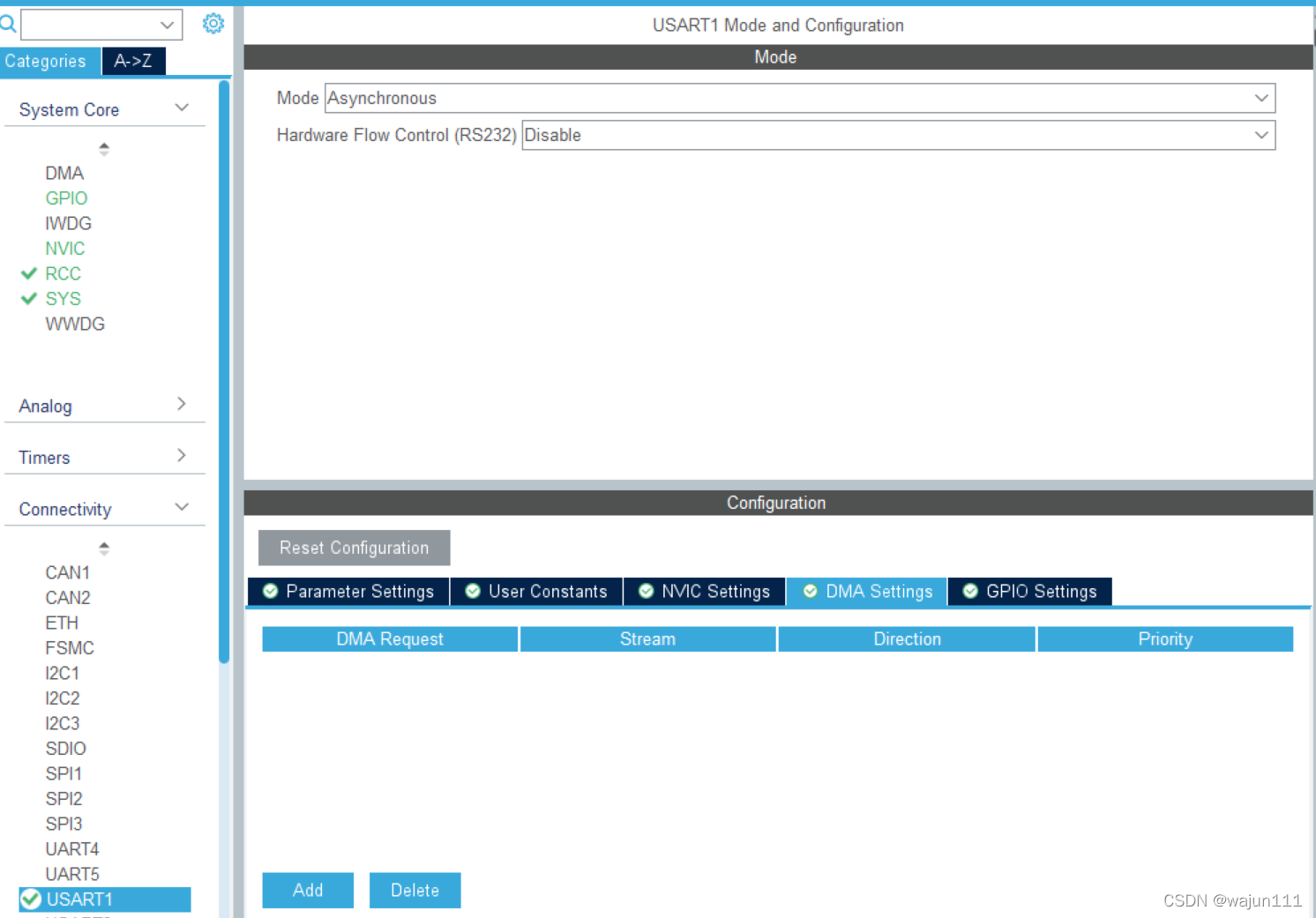

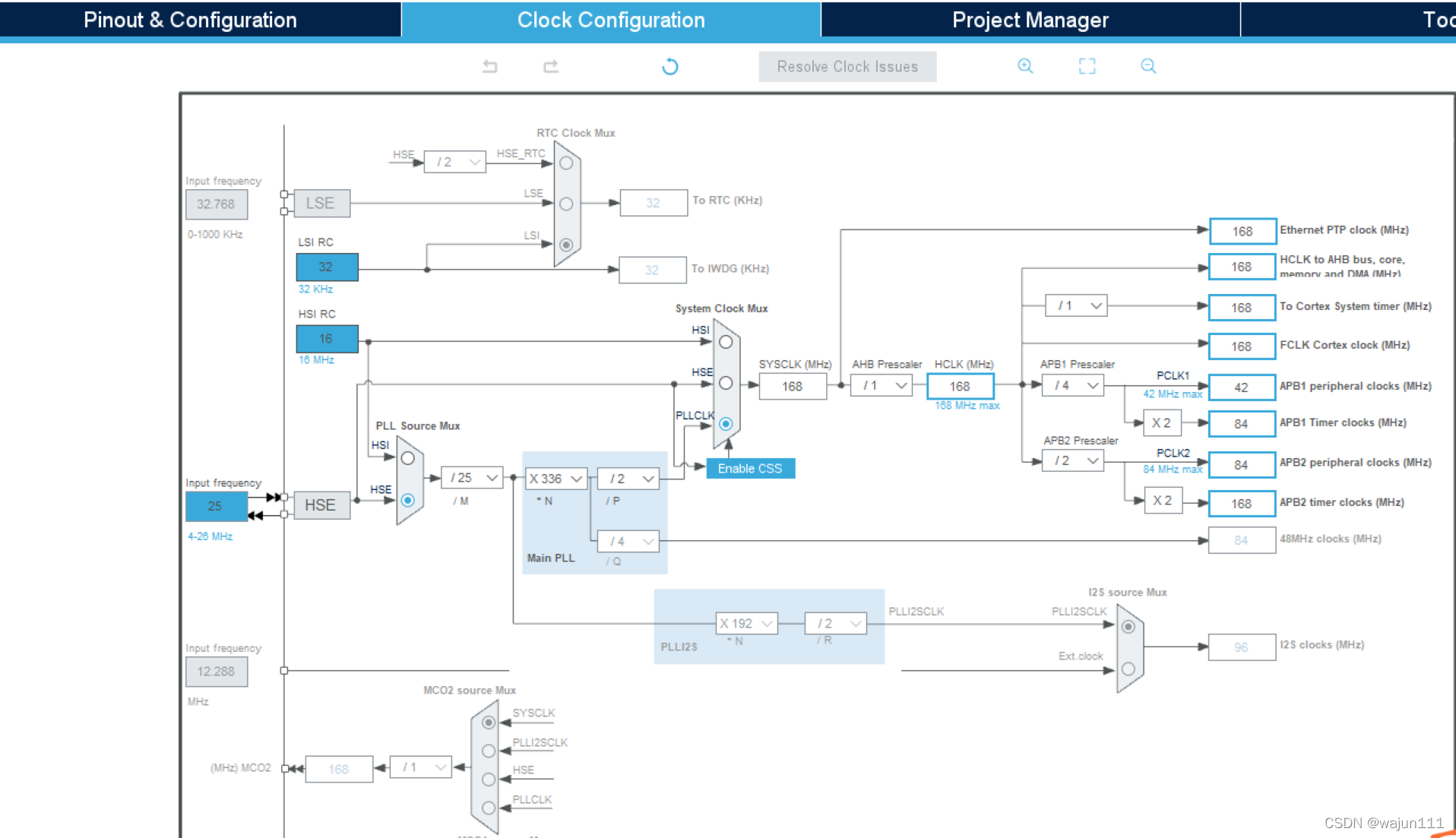

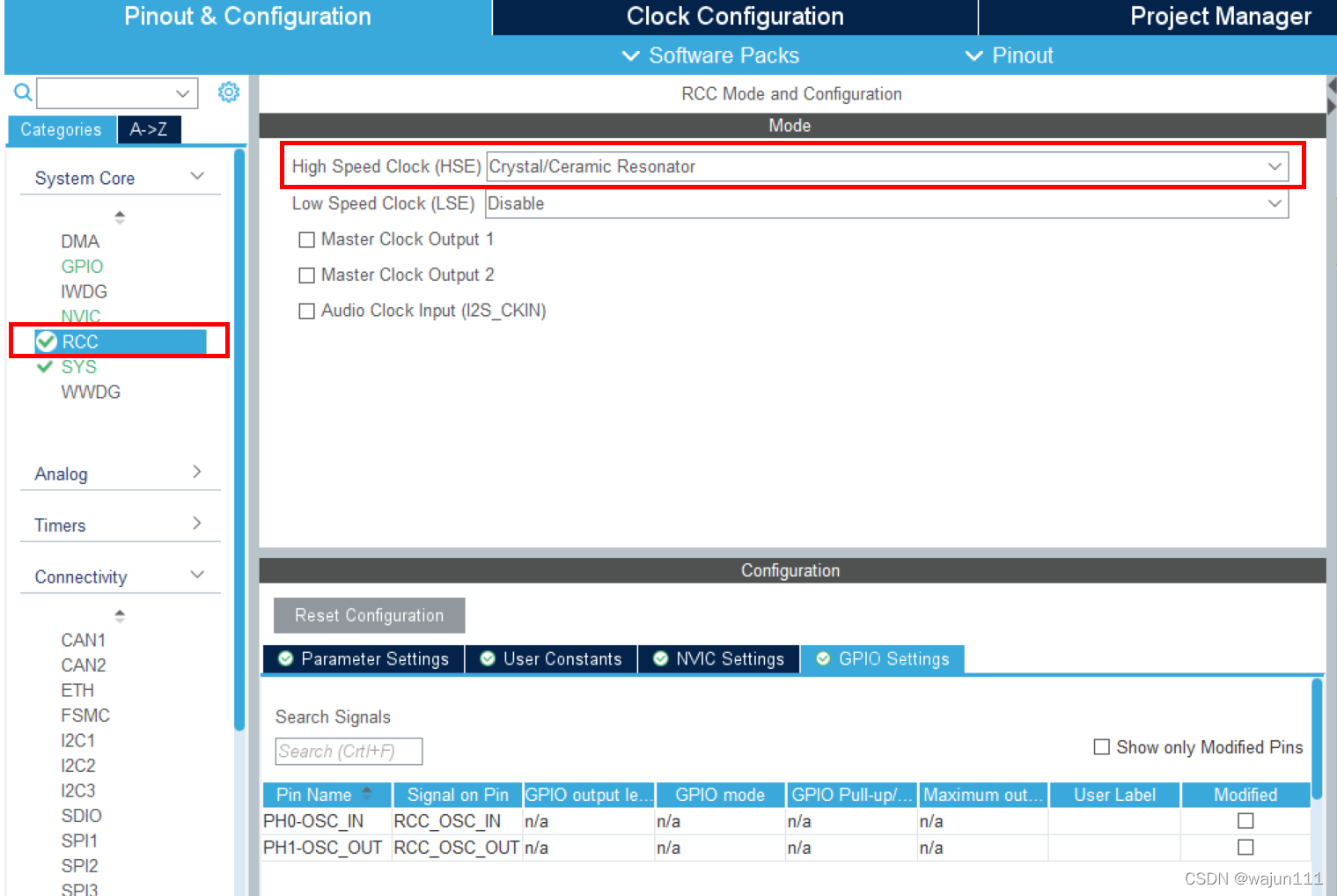

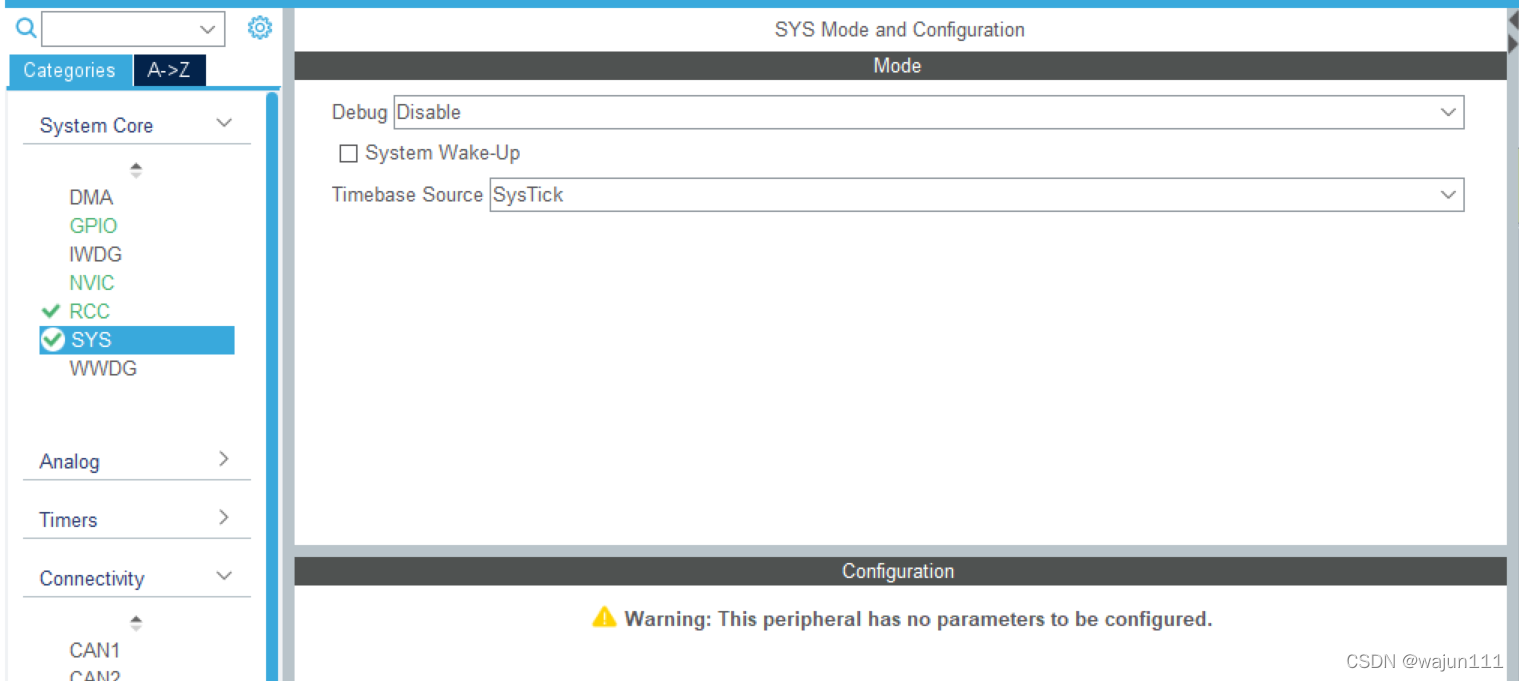

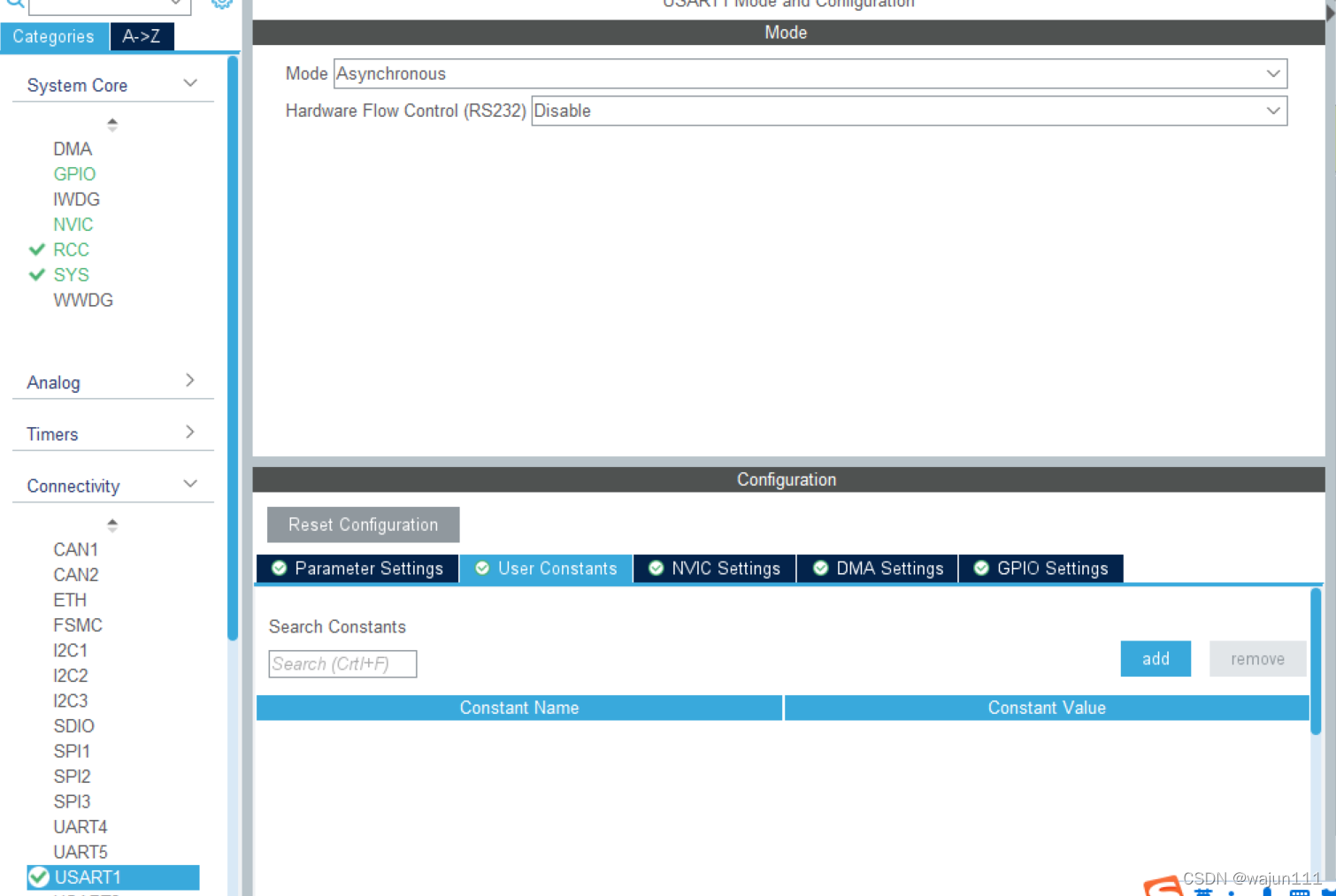

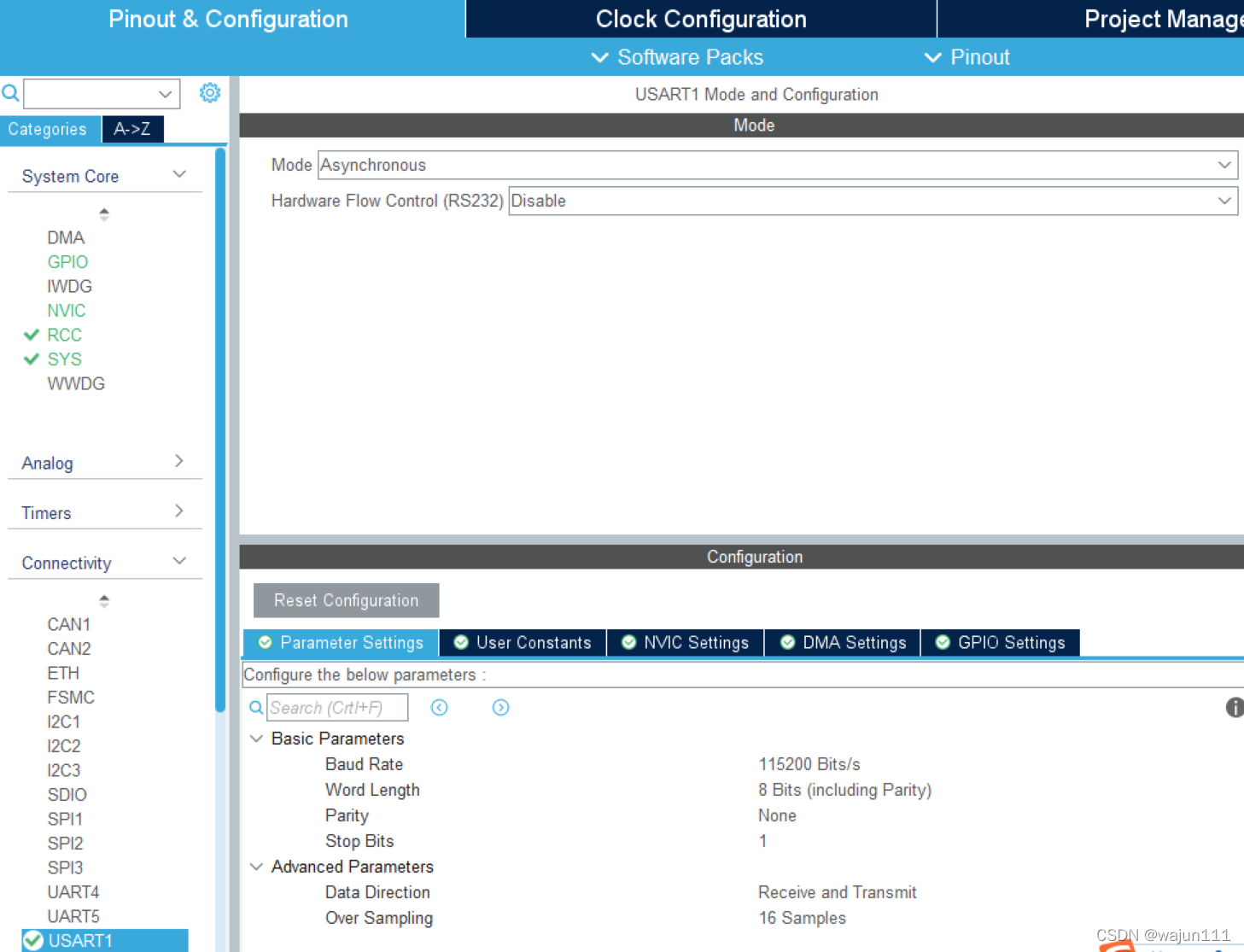

在这里插入图片描述

按上面设置好，生成代码。注意串口引脚要和电路板一致！

2.测试串口和printf重写

生成代码后，用HAL_UART_Transmit（）测试串口能否正常使用。

HAL_UART_Transmit(&huart1,(uint8_t*)"hello",5,100);
HAL_Delay(1000);

测试正常后，下面重写printf函数

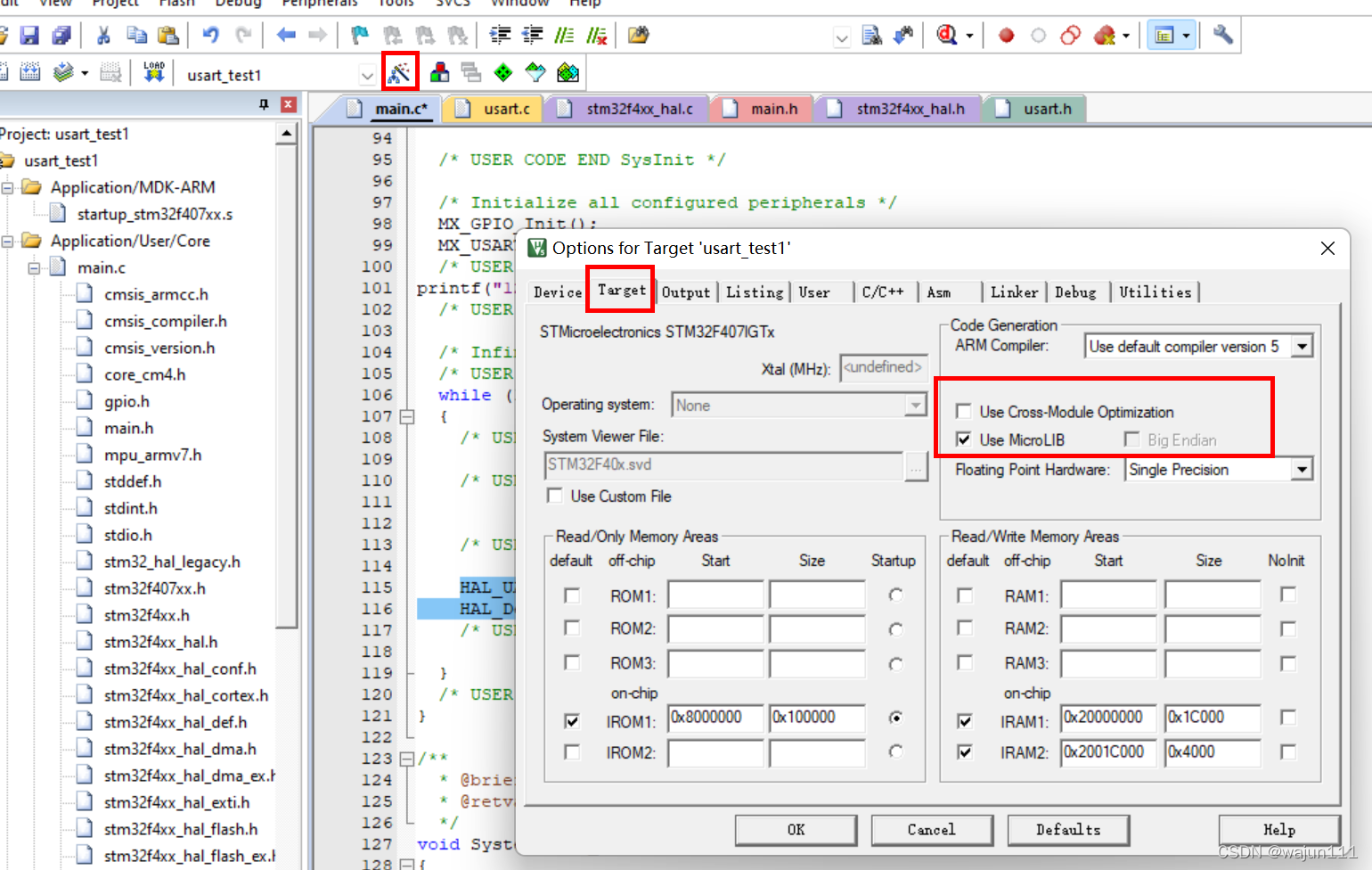

注意先在keil里设置Ues MicroLIB，不然重写没用1
在这里插入图片描述
下面介绍2种方法：

第一种

在main.c中加#include “stdio.h”，然后在main（）之前加入以下代码：

int fputc(int ch, FILE *f)
{
	/* ·¢ËÍÒ»¸ö×Ö½ÚÊý¾Ýµ½´®¿ÚDEBUG_USART */
	HAL_UART_Transmit(&UartHandle, (uint8_t *)&ch, 1, 1000);

	return (ch);
}

第二种

在uart.c中加#include “stdio.h”，然后在uart.c最后加入以下代码：

#ifdef __GNUC__
  /* With GCC/RAISONANCE, small printf (option LD Linker->Libraries->Small printf
     set to 'Yes') calls __io_putchar() */
  #define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
  #define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__ */
PUTCHAR_PROTOTYPE
{
  /* Place your implementation of fputc here */
  /* ?????????????? */
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);
  return ch;
}

这样就可以了。
