在我们的代码学习过程中，经常需要快速了解一个项目代码中的类/文件依赖关系，以形成对框架的概要了解。那么怎样才能查看项目代码中组件依赖关系，对程序的的架构关系进行快速概览？通过VS2010中依赖关系图，可以解决这一问题。

1. VS2010的架构分析功能

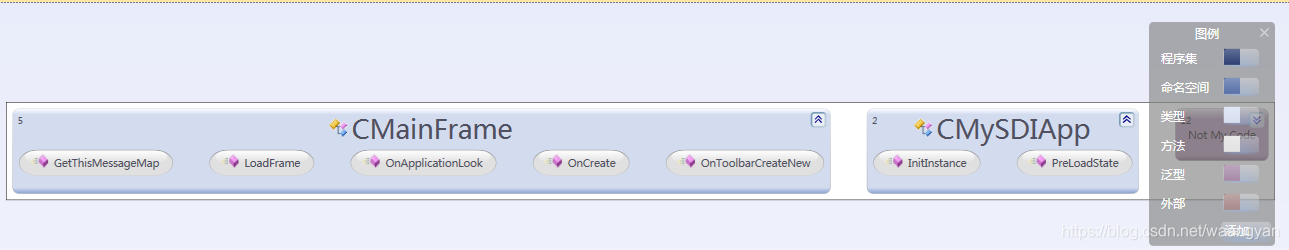

Visual C++ 2010支持多种UML图，除了可以将原来的表示软件架构设计的UML图迁移到新平台之外， Visual C++ 2010还提供很多额外的软件建模工具，让架构师们可以在Visual Studio中更加轻松地进行架构设计。为了帮助C++项目将架构设计更好地升级到Visual Studio 2010上来，Visual Studio团队发布了Visualization and Modeling Feature Pack工具包中，实现了对C/C++代码的可视化功能。在安装了这个工具包后，就可以通过创建依赖项关系图(DependencyGraph)来了解和分析已有的C/C++代码工程了。从依赖关系图，我们可以清楚地查看软件各个组件之间的依赖关系，帮助程序员们更好的理解整个系统[REF1]：

2. 下载工具补丁

下载工具【REF2,REF3】，其中包括两个工具：

先安装VS10-KB2403277-x86.exe，再安装en_visual_studio_2010_fp2_x86_604352.msi

3. 使用

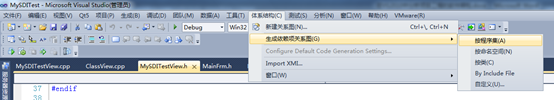

在VS中打开向导生成的SDI工程——MySDI工程，选择菜单“体系结构”->“生成依赖项关系图”，如下图所示。在子菜单中，“按程序集”、“按名字空间”和“按类和自定义”是在VS 2010发布版中就有的，它们也可以用于C/C++的工程。这里新增加的一个菜单项是 “By Include File”，它是用来生成C/C++文件之间的#include引用关系的。
