【开源DIY】RP2040-DIY一个逻辑分析仪

硬件介绍

使用的是RP2040有以下几个主要特性(并未一一列举详细资料参见官方文档)：

• 双Cortex-M0+@133MHz处理器
• USB1.1控制器和PHY，支持主机和和设备
• 支持MicroPython编程
• 30个GPIO，其中4个可做模拟输入
• 通过专用的QSPI总线，支持高达16MB的片外闪存

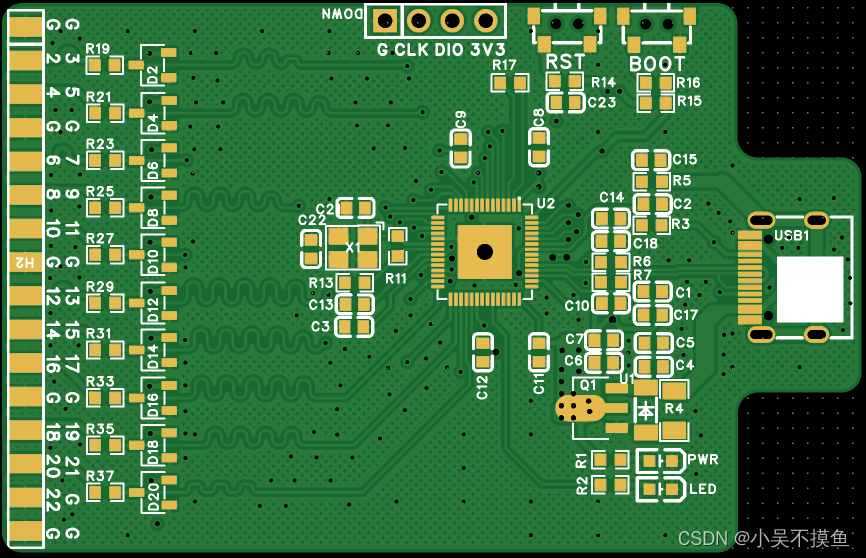

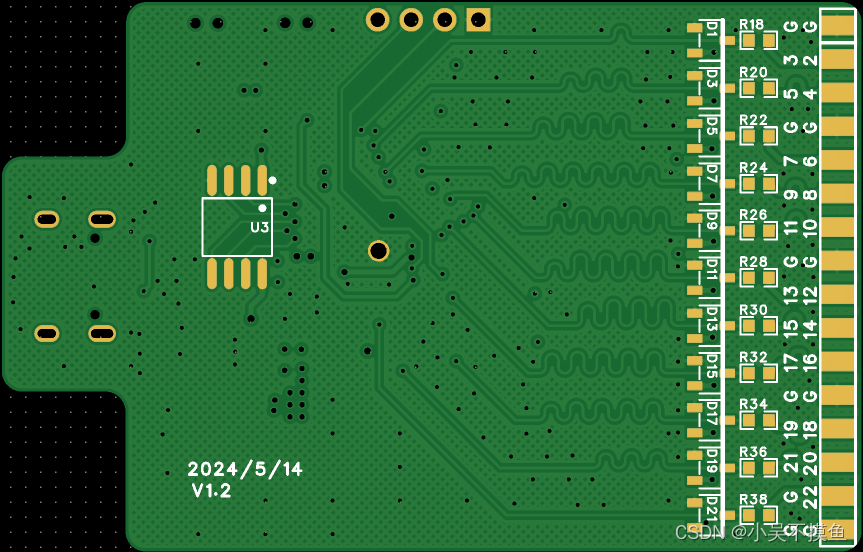

  这里笔者用的四层板，尽量把所有的器件放在顶层，想着板子接口不能太大，有一部分电压保护和Flash放在底层（手工焊接有点想哭，建议可以钢网手动放器件然后上加热台）。
  RP2040这个焊接处理起来有点麻烦，需要耐心一次次测试。


  这个下载接口实际上没有用到，测试通过后，按住BOOT按键，上电，松开BOOT按键，会弹出来一个U盘，可以直接把固件拖进U盘，就完成了固件下载。下载完成后U盘消失，需要安装对应的驱动。

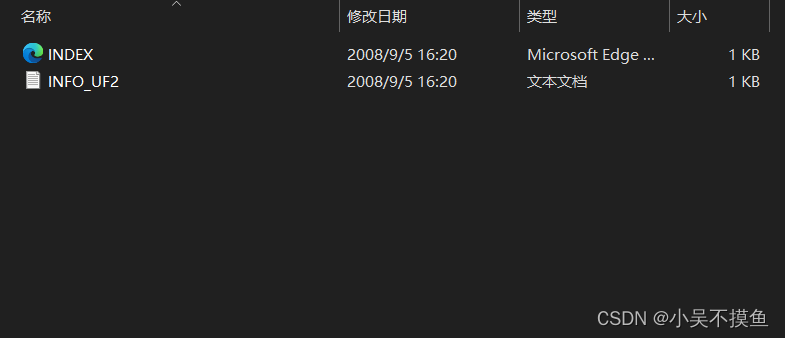

如图弹出以下名为RPI-RP2的虚拟U盘：

固件下
