STM32外部中断

STM32的每个IO都可以作为外部中断输入
线0~15：对应外部IO口的输入中断。

线16：连接到PVD输出。

线17：连接到RTC闹钟事件。

线18：连接到USB唤醒事件
EXTI0被PA0,PB0等映射，同一时间只能有一个进行映射。

注：映射后，IO口仍能正常的读入。

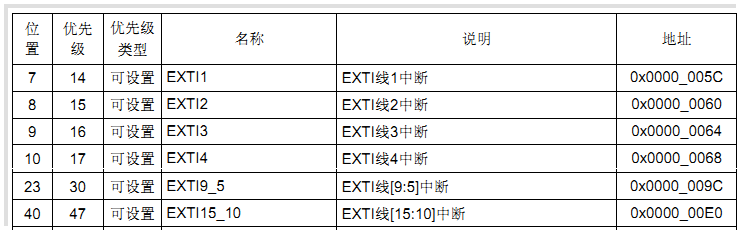

外部中断线5~9分配一个中断向量，共用一个服务函数

外部中断线10~15分配一个中断向量，共用一个中断服务函数

EXIOX_IROHandler(9_5 ; 15_10)

常用库函数

void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);
   //设置IO口与中断线的映射关系

   //exp:  GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_PinSource2);

void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);
 //初始化中断线：触发方式等

ITStatus EXTI_GetITStatus(uint32_t EXTI_Line);
//判断中断线中断状态，是否发生

void EXTI_ClearITPendingBit(uint32_t EXTI_Line);
//清除中断线上的中断标志位

EXIT_Init函数

typedef struct
{
  uint32_t EXTI_Line;   //指定要配置的中断线
  EXTIMode_TypeDef EXTI_Mode;   //模式：事件 OR中断
  EXTITrigger_TypeDef EXTI_Trigger;//触发方式：上升沿/下降沿/双沿触发
  FunctionalState EXTI_LineCmd;  //使能 OR失能
}EXTI_InitTypeDef;

//EXTI_InitStructure.EXTI_Line=EXTI_Line2;
//EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
// EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
// EXTI_InitStructure.EXTI_LineCmd = ENABLE;
// EXTI_Init(&EXTI_InitStructure);

外部中断的一般配置步骤

//初始化IO口为输入。
       GPIO_Init();
//开启IO口复用时钟。
       RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
//设置IO口与中断线的映射关系。
        void GPIO_EXTILineConfig();
//初始化线上中断，设置触发条件等。
       EXTI_Init();
//配置中断分组（NVIC），并使能中断。
       NVIC_Init();
//编写中断服务函数。
      EXTIx_IRQHandler();
//清除中断标志位
      EXTI_ClearITPendingBit();
