使用PWM实现呼吸灯效果
- 实验目的
本节实验目的为实现PWM的功能应用。这一节计划采取使用PWM来对LED灯的亮度进行调节,从而达到控制LED亮度的目的。计划实现功能为:使用PWM有规律的控制LED亮度,实现呼吸灯的效果。
- 实验准备
1)、带发光二极管(LED)的K210开发板一块,用于实践并查看实验现象;
2)、官方裸机编程指导手册:kendryte_standalone_programming_guide,用于查阅SDK中接口说明。
- 实验原理
PWM控制的是脉冲输出的占空比,占空比是指一个脉冲周期内,高电平相对于总的时间所占的比例,例如:一个脉冲周期为10ms,若高电平持续时间为2ms,则占空比为20%,若高电平持续时间为8ms,则占空比为80%。而占空比又与电压有效值呈正相关,例如:本节实验中,作用于红色LED上的电压为3.3V,如果我们将LED_R的占空比设置为100%,即LED_R一直为高电平,此时,红色LED实际工作电压平均值为0V,LED熄灭,若将LED_R的占空比设置为%50,即一个周期内,一半时间高电平,一半时间低电平,此时,红色LED实际工作电压平均值为3.3*(1-50%)=1.65V,由于实际工作电压减半,则LED亮度也随之减半,此时亮度为50%。
- 硬件设计

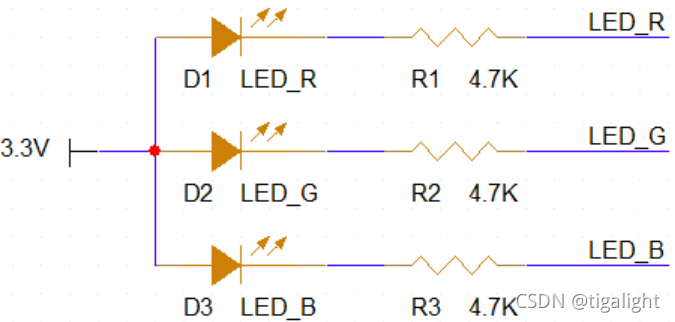

硬件电路图如下:
- 软件设计

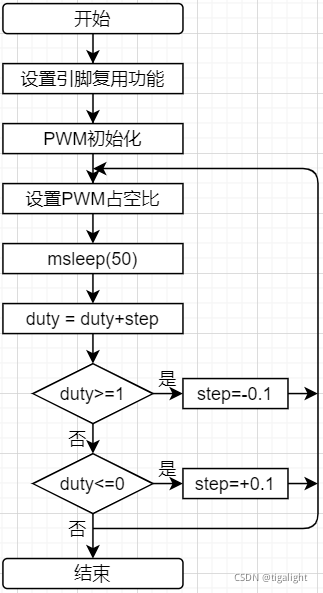

软件流程图如下:
- 软件实现
根据硬件设计和软件设计可知,本节应用实现步骤如下:

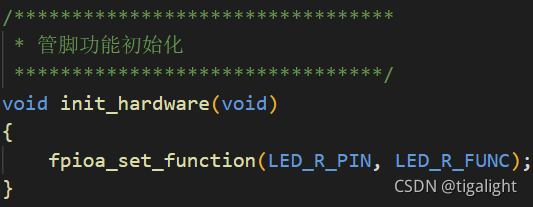

1)、设置引脚复用功能:由硬件原理图可知:我们需要将IO12设置为PWM引脚输出功能,如下图:

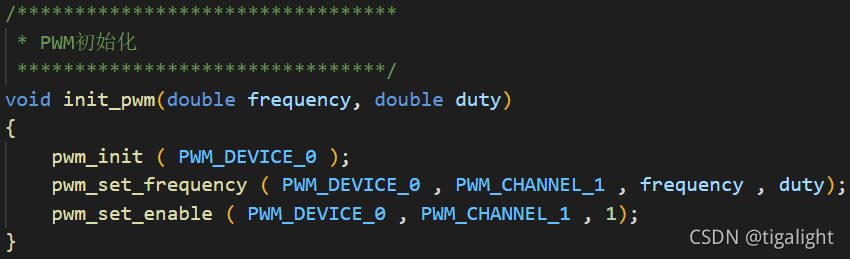

2)、PWM初始化,如下图:

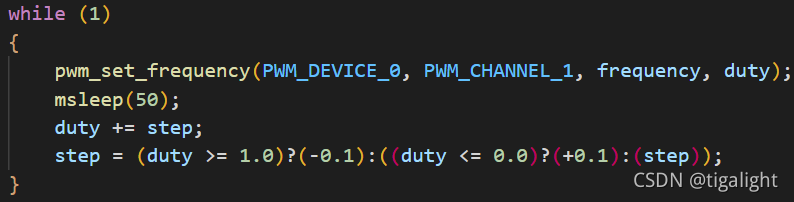

3)、通过调整PWM占空比,实现呼吸灯效果,如下图:
根据上述实现步骤,最终代码如下:
#include <fpioa.h>
#include <gpiohs.h>
#include <pwm.h>
#include <sleep.h>
#define LED_R_PIN (12)
#define LED_R_FUNC (FUNC_TIMER0_TOGGLE2)
/*********************************
* 管脚功能初始化
********************************/
void init_hardware(void)
{
fpioa_set_function(LED_R_PIN, LED_R_FUNC);
}
/*********************************
* PWM初始化
********************************/
void init_pwm(double frequency, double duty)
{
pwm_init ( PWM_DEVICE_0 );
pwm_set_frequency ( PWM_DEVICE_0 , PWM_CHANNEL_1 , frequency , duty);
pwm_set_enable ( PWM_DEVICE_0 , PWM_CHANNEL_1 , 1);
}
int main()
{
init_hardware();
double frequency = 50;
double duty = 1.0;
double step = -0.1;
init_pwm(frequency, duty);
while (1)
{
pwm_set_frequency(PWM_DEVICE_0, PWM_CHANNEL_1, frequency, duty);
msleep(50);
duty += step;
step = (duty >= 1.0)?(-0.1):((duty <= 0.0)?(+0.1):(step));
}
return 0;
}
- 编译

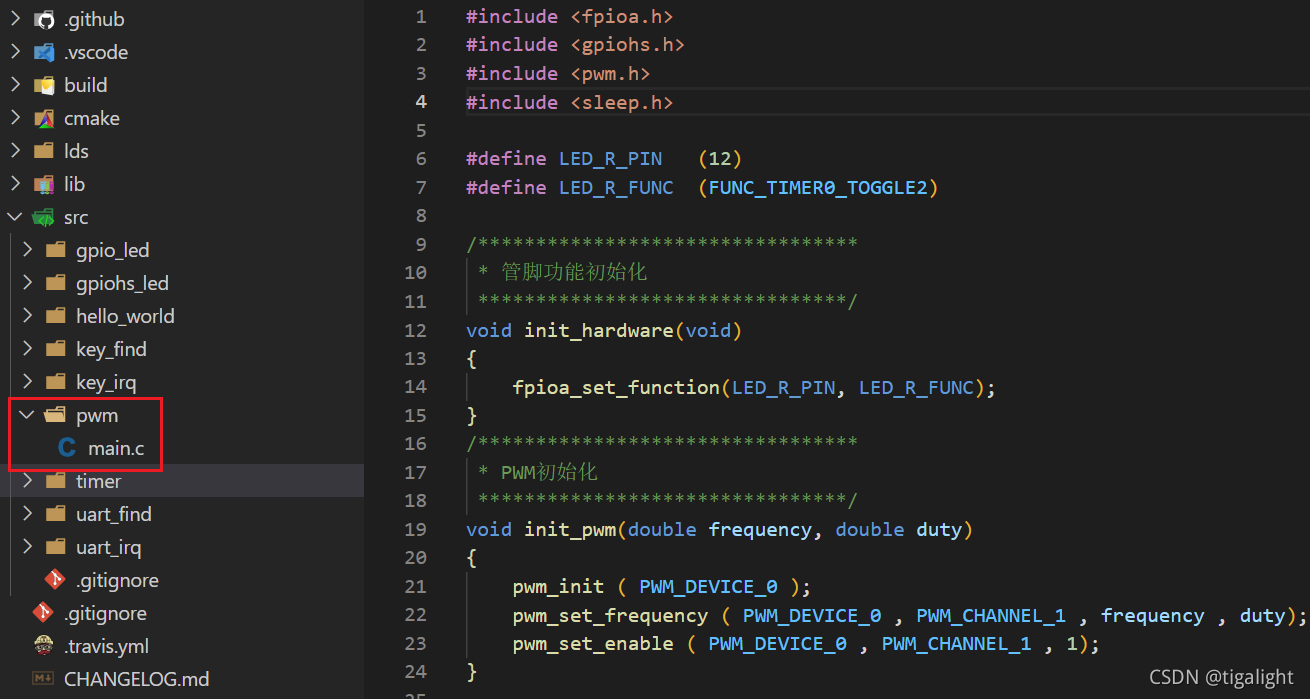

1)、同上一节类似,在SDK中创建pwm文件夹,在新建的文件夹中创建一个main.c文件,然后将本节代码输入到main.c文件中,如下图:
2)、同上一节的编译方式类似,打开vscode终端,在终端中进入上一节创建的build文件夹,然后输入:cmake ../ -DPROJ=pwm -G "MinGW Makefiles" ,生成makefile文件,如下图:

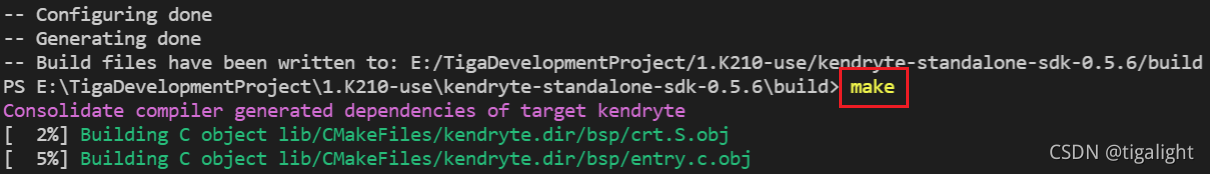

3)、生成makefile文件后,输入:make ,开始编译,如下图:

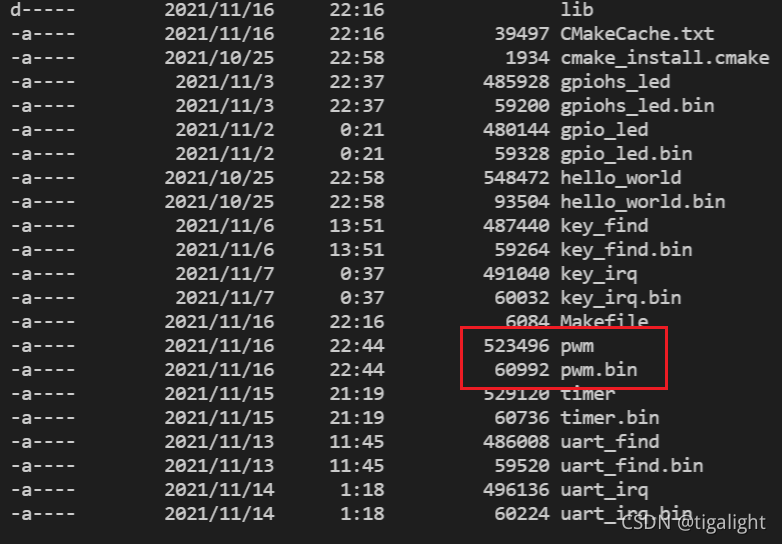

4)、编译完成后,会在build目录下生成烧录文件:pwm.bin,如下图:
- 烧录
同上一节的烧录方式类似,注意:Firmware那一项选择我们刚编译出的pwm.bin文件。
- 实验现象
红色LED由暗逐渐变亮,到达最亮后,又由亮逐渐变暗,到达最暗后,再由暗逐渐变亮,以此循环,实现呼吸灯效果。
- 实验总结与注意事项
1)、K210中,PWM用于控制脉冲输出占空比,其本质是一个定时器,需要注意设置的PWM号和通道,不能与timer定时器的号和通道冲突;
2)、PWM脉冲输出的两个重要参数是频率和占空比,用户可根据自身需求设置频率和占空比;
3)、需要注意PWM输出引脚配置,PWM输出引脚号不同于PWM号和通道,他是从1开始的,例如:FUNC_TIMER0_TOGGLE2,对应的是PWM0的channel1。
