点亮单个数码管

公共端由74H138 3线——8线译码器控制。
段码由74HC245三态输出的八组总线收发器驱动。

3线——8线译码器真值表

G1为高电平,G2A、G2B为低电平

A2A1A0Y0Y1Y2Y3Y4Y5Y6Y7
00001111111
00110111111
01011011111
01111101111
10011110111
10111111011
11011111101
11111111110
#include <STC8H.H>
#include "delay.h"

unsigned char code LED_7SEG_AN[10] =
{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};     //共阳极数码管0~9
unsigned char code LED_7SEG_CAT[10] =
{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};    //共阴极数码管0~9

/*74HC245
三态输出的八组总线收发器
OE低电平使能
DIR高电平由A到B输出
DIR低电平由B到A输出*/
#define OUT P0

/*3线——8线译码器*/
sbit A0 = P2^2;
sbit A1 = P2^3;
sbit A2 = P2^4;

void main(void)
{
/*准双向口模式*/
	P0M0 = 0x00;
	P0M1 = 0x00;
	P2M0 = 0x00;
	P2M1 = 0xe3;
	while(1)
	{
		unsigned char i;
		A2 = 0; A1 = 0; A0 = 0;
		for(i=0;i<10;i++)
		{
			OUT = LED_7SEG_CAT[i];
			delay_ms(250);
		}
	}
}

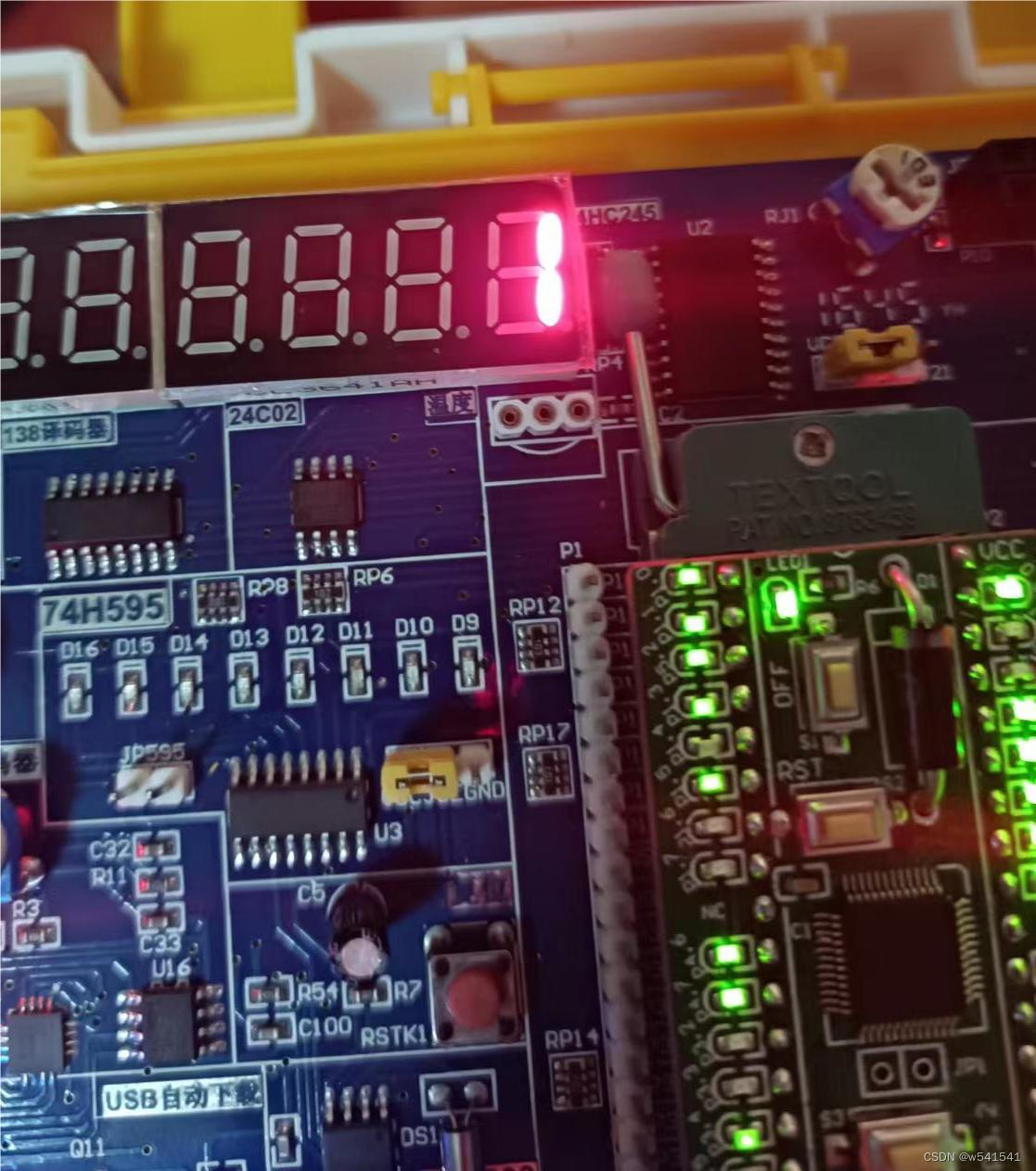

实物图
