实验12 路由重分布

一、 原理描述

在大型网络的组建过程中，隶属不同机构的网络部分往往会根据自身的实际情况来选用路由协议。例如，有些网络规模很小，为了管理简单，部署了RIP；而有些网络很复杂，可以部署OSPF。不同路由协议之间不能直接共享各自的路由信息，因此这些不同机构的网络在完成物理线路连接之后，必须配置路由引入来完成不同路由选择协议之间路由信息的交换，以保证全网内所有的主机都能根据路由将分组发送到正确的目的主机，这个操作称为路由重分布。
获得路由信息一般有3种途径：直连网段、静态配置和路由协议。可以将通过这3种途径获得的路由信息引入路由协议中。

二、 实验目的

掌握路由重分布的配置方法。

三、 实验内容

本实验模拟3家公司互连的场景。路由器R1连接了3家公司，其中公司A内部运行RIP协议，公司B内部运行OSPF协议，公司C通过默认路由连接到R1。由于业务发展需要，3家公司需要能够互相通信。同时，R1通过直连线路连接外部主机PC3，PC3需要能够跟3家公司的所有主机通信。

四、 实验配置

1.实验设备
路由器AR12205台，其中R1上添加4GEW-T模块，PC4台。
2.网络拓扑

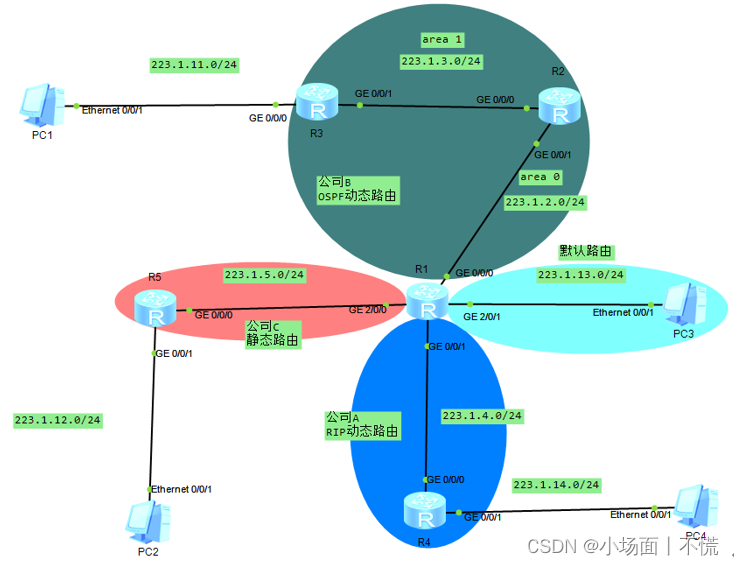

路由重分布拓扑结构如图12-1所示。

图12-1 路由重分布拓扑结构
3.设备编址

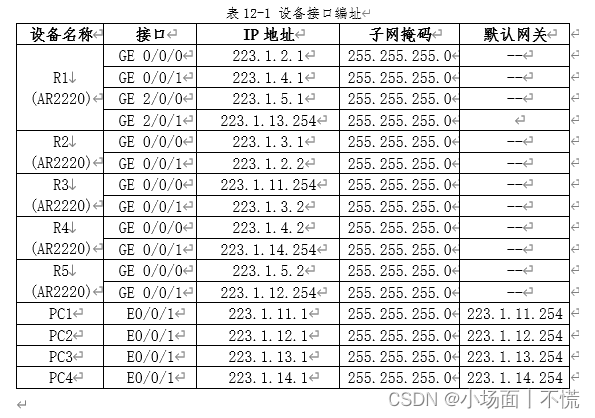

设备接口编址如表12-1所示。

五、 实验步骤

（1）新建网络拓扑结构。
（2）配置好PC1~PC4的网络参数。
（3）为路由器R1~R5配置端口I地址。
（4）搭建RIP和OSPF网络。
第1步：在R1和R4上配置RIP协议。
根据图12-1所示的拓扑配置路由协议，公司A内部运行RIP协议。在R1和R4上配置 RIP，进程号为1，启用RIP v2版本，通告各自接口所在网段，R1在RIP中仅通告GE0/0/1接口所在网段。

[Rl]rip 1
[Rl-rip-1]version 2
[R1-rip-1]network 223.1.4.0

[R4]rip 1
[R4-rip-1]version 2
[R4-rip-1]network 223.1.4.0
[R4-rip-1]network 223.1.14.0

第2步：验证RIP网络的连通情况。
通过PC4和R1之间的连通情况验证自治系统内部的RIP协议配置，经过验证，主机PC4和R1之间可以互相ping通。
