摘要

随着城市化进程的加速，停车难已成为影响城市交通效率和居民生活质量的重要问题之一。为了有效缓解这一矛盾，本文旨在探讨如何通过智能化停车场管理系统的设计与优化来提升停车场的使用效率和服务质量，同时为用户提供更加便捷、高效的停车体验。

针对现有停车场管理中存在的信息不对称、资源配置不合理等问题，本研究深入分析了用户需求及停车场运营模式，采用基于Django框架和MySQL数据库的多模块协同设计方法进行系统开发。通过集成车位预约、财务统计、数据分析等核心功能，并结合Python编程语言的强大数据处理能力，实现了停车场资源的高效配置和管理流程的自动化。特别地，本研究创新性地提出了一个综合性的智能通知系统，能够根据用户的习惯和偏好自动推送相关信息，极大地提升了用户体验。

本研究最终开发出一套功能全面、易于操作的智能化停车场管理系统，其成功应用不仅验证了所提出方法的有效性和可行性，还显著提高了停车场的管理效率和服务水平。此外，系统的实施对于促进智慧城市的发展也具有积极的实际意义，为其他相关领域的信息化建设提供了有益参考。

关键词：Python；Django框架；智能化停车场管理系统；多模块协同

Abstract

With the acceleration of urbanization, parking difficulties have become one of the important problems affecting urban traffic efficiency and residents' quality of life. In order to effectively alleviate this contradiction, this paper aims to explore how to improve the efficiency and service quality of parking lots through the design and optimization of intelligent parking management systems, and at the same time provide users with a more convenient and efficient parking experience.

In view of the problems of information asymmetry and unreasonable resource allocation in the existing parking lot management, this study deeply analyzes the user needs and parking lot operation mode, and adopts the multi-module collaborative design method based on Django framework and MySQL database for system development. By integrating core functions such as parking space reservation, financial statistics, and data analysis, and combining with the powerful data processing capabilities of Python programming language, the efficient allocation and management process of parking lot resources are automated. In particular, this study innovatively proposes a comprehensive intelligent notification system, which can automatically push relevant information according to users' habits and preferences, which greatly improves the user experience.

In this study, a set of intelligent parking lot management system with comprehensive functions and easy operation was developed, and its successful application not only verified the effectiveness and feasibility of the proposed method, but also significantly improved the management efficiency and service level of the parking lot. In addition, the implementation of the system also has positive practical significance for promoting the development of smart cities, and provides a useful reference for the informatization construction in other related fields.

Key words: Python; Django Framework; intelligent parking lot management system; Multi-module collaboration

1 绪论

1.1 研究背景

当今社会，随着人们生活质量的不断提高，生活节奏也随之加快，工作压力日益增大。在这样的背景下，城市交通拥堵问题愈发严重，尤其是停车难的问题逐渐成为影响城市居民日常出行的重要因素之一。越来越多的汽车与有限的停车位资源之间的矛盾不断加剧，导致许多驾驶者花费大量时间寻找停车位，这不仅降低了城市的交通效率，也增加了环境污染和能源消耗。因此，对于高效、智能停车场管理系统的需求变得越来越高。

随着这些问题而来的是一系列管理和服务上的挑战，比如信息不对称、车位利用率低、用户停车体验差等。因此，智能化停车场管理系统的实现是非常必要的，特别是通过集成先进的信息技术如Django框架、Python编程语言以及MySQL数据库来解决上述存在的问题。利用这些技术，可以实现对停车场资源的动态管理和优化配置，提高车位使用率，减少用户寻找车位的时间，并改善整体停车体验。

现代社会中，停车场管理的智能化和信息化显得尤为重要，它不仅提升了停车场运营的效率和竞争力，也为用户提供了极大的便利。智能化停车场系统通过提供车位预约、实时车位查询、在线支付等功能，极大地简化了用户的停车流程，减少了不必要的等待和麻烦。此外，该系统还能根据数据分析结果进行预测性维护和管理，进一步提高了服务质量和管理水平。总之，智能化停车场系统的实施是现代城市管理不可或缺的一部分，为创建更加智慧和宜居的城市环境做出了重要贡献。

1.2 研究目的与意义

本研究旨在通过设计与优化智能化停车场管理系统，利用Django框架、Python编程语言及MySQL数据库技术，实现对停车场资源的高效配置和管理流程的自动化。该系统将集成车位预约、财务统计分析、实时数据监控等核心功能，以解决现有停车场管理中信息不对称、资源配置不合理以及用户体验差等问题，进而提升停车场的整体运营效率和服务质量，为用户提供更加便捷、高效的停车体验。

本研究的意义在于不仅提升了停车场管理的智能化水平，缓解了城市停车难的问题，还促进了智慧城市的发展。通过采用先进的信息技术手段改进传统停车场管理模式，能够显著提高车位利用率，减少车辆寻找停车位的时间，从而降低交通拥堵和环境污染。此外，该系统的成功实施为其他相关领域的信息化建设提供了宝贵的经验和参考，有助于推动整个社会向更加智能、环保、高效的方向发展。因此，智能化停车场管理系统的研究和应用具有重要的现实意义和社会价值。

1.3 国内外研究现状

在国内，智能化停车场管理系统的研究与应用随着城市化进程的加快及智能交通系统的推广而逐渐兴起。早期的研究主要集中在提升停车场管理效率的基本功能实现上，如自动识别车牌、车位状态监测等。近年来，随着互联网技术和大数据分析的发展，越来越多的研究开始关注如何通过集成先进的信息技术，如Django框架和Python编程语言，来实现更加精细化和个性化的服务，例如车位预约、在线支付以及基于用户习惯的数据分析与推荐系统。当前，国内一些大城市已经开始试点或部署这类智能化停车场管理系统，并取得了一定成效，但整体普及程度仍有待提高，特别是在中小城市和地区。

在国外，智能化停车场管理系统的研究起步较早，尤其是在欧美发达国家，早在20世纪末就开始探索利用电子技术改进停车场管理。初期的研究重点在于自动化硬件设备的研发，如传感器技术用于车位占用情况的实时监控。进入21世纪后，随着云计算、物联网及移动互联网技术的快速发展，研究方向逐步转向软件平台和服务模式的创新，旨在提供全面的解决方案以优化停车体验并提高资源利用率。目前，国外在智能化停车场管理系统方面已经积累了丰富的经验，不仅实现了高度自动化的停车场运营，还推出了多种基于移动应用的服务，如实时车位搜索、导航和预约等功能。尽管如此，面对不断增长的城市停车需求，持续的技术革新和更广泛的应用仍然是必要的。

1.4 论文组织结构

本文的结构按逻辑顺序分为以下几个章节：

第1章绪论，本章节介绍研究背景和意义，回顾当前研究现状，并阐明本文主要组织结构。

第2章系统关键技术，本章节将对智能化停车场管理系统的实现关键技术进行简要介绍。

第3章系统分析，本章节基于市场调研，分析智能化停车场管理系统的可行性、功能、角色、性能等需求，明确各模块的业务需求。

第4章系统设计，本章节详细阐述系统的整体架构设计，包括前后端结构、数据库设计及功能模块的设计思路。

第5章系统实现，本章节介绍系统各主要模块的具体实现，包括代码示例、业务逻辑及界面设计等。

第6章系统测试，本章节描述系统的测试方法及结果，分析系统的性能、稳定性及用户反馈。

第7章结论，本章节对主要对研究成果进行总结。

2 相关技术介绍

2.1 B/S体系结构

B/S（Browser/Server）[1]结构是一种用于WEB应用程序的架构模式，用户通过浏览器与服务器进行交互。与传统的C/S（Client/Server）架构相比，B/S结构具有更好的普适性和简便性，用户无需安装客户端软件，只需通过浏览器即可访问应用，降低了维护和升级的成本。

2.2 Tomcat简介

Tomcat服务器[2]是一款开放源代码的网络应用服务器，它是一款轻型的应用服务器，适合于中小规模的系统以及较少的并发率。该方法在JSP项目的开发与调试中得到了广泛应用，是新手的第一选择。我们可以把Tomcat看作是一个Apache的扩充，但是在执行阶段；Tomcat是分开运行的，所以在运行Tomcat时，事实上，Tomcat是分开运行的，不受 Apache服务器影响。Tomcat通过Servlet容器，JSP容器，Web服务等多种特性来快速构建一个高效稳定的Web应用。

2.2 Django框架

Django是一个使用Python语言开发的Web应用程序框架[3]。它提供了一种简单而强大的方式来构建复杂的网站和应用程序。通过使用Django，开发人员可以更轻松地处理数据库、创建用户界面和处理用户请求。它还提供了一个自动生成管理界面的功能，使得管理后台数据变得更加简单。Django还具有强大的安全功能，可以保护网站免受常见的网络攻击[4]。总之，Django是一个非常实用和易于学习的框架，适用于各种规模的Web项目。无论你是初学者还是经验丰富的开发人员，都可以从Django的便利性和灵活性中受益。

2.3 MySQL数据库

MySQL是一种广泛使用的开源关系型数据库管理系统[5]（RDBMS），其稳定性、可靠性和卓越性能使其成为众多应用程序的首选数据库。MySQL支持标准SQL语法，并提供丰富的功能和特性，如事务处理、触发器和存储过程等，以满足开发者对数据管理和操作的需求。MySQL具有良好的可扩展性，支持主从复制、分布式架构和集群部署，适用于各种规模和负载的应用场景。作为一个开源项目，MySQL拥有庞大的用户社区和活跃的开发者社区，为用户提供了丰富的文档、教程和支持资源。总之，MySQL是一款可靠、强大且灵活的关系型数据库管理系统[6]，通过其卓越性能和可扩展性，帮助开发者高效地管理和操作数据，并得到了广大用户的认可和应用。

2.4 Python语言

Python是一种简洁易读、跨平台且功能强大的编程语言[7]。它拥有庞大而活跃的社区，提供了丰富的第三方库和框架，如NumPy、Pandas和Django，使开发人员能够快速构建各种应用程序。Python在数据处理和科学计算方面表现出色，通过相关库和工具，可以进行数据分析、机器学习和科学计算等任务。此外，Python广泛应用于Web开发[8]、自动化脚本、网络爬虫等领域，其多样性使其成为一个全能的编程语言。无论你是初学者还是有经验的开发者，Python的简单语法、跨平台性以及强大的社区支持都能为你提供高效、优雅和可靠的编程体验。总之，Python是一个强大而灵活的编程语言，深受开发人员喜爱，并在各个领域得到广泛应用。

3 系统分析

3.1 可行性分析

可行性分析是系统分析的第一步，进行系统的可行性分析是至关重要的。它不仅帮助我们评估项目的潜在风险和挑战，还能确保资源的有效利用，避免不必要的浪费。通过技术、经济和操作三个维度的全面分析，我们可以明确项目的实施路径，确定是否具备成功的基础条件，并为后续的开发和运营提供科学依据。这种系统化的评估有助于识别可能的瓶颈，提前制定应对策略，从而提高项目的成功率和可持续性。

3.1.1 技术可行性分析

在技术可行性方面，选择使用Python作为开发语言，结合相应的框架Django，以实现系统的功能需求。Python作为一种简洁而强大的编程语言，具有丰富的库支持和成熟的开发社区，可以满足智能化停车场管理系统的开发需求。Django作为Python的Web框架，提供了高度可扩展的开发环境，使得系统的设计和实现更加便捷和高效。

3.1.2 经济可行性分析

系统开发采用开源技术栈，降低了软件授权与工具采购成本。Django框架简化了开发流程，缩短了项目周期，减少了人力投入。此外，借助云计算资源部署系统，可根据实际需求灵活调整服务器配置，进一步降低硬件成本。总体而言，该方案在经济上具有较高性价比，适合中小型企业或初创团队实施。

3.1.3 操作可行性分析

在操作可行性方面，本系统设计注重用户体验，采用了直观易用的界面设计，并提供详细的帮助文档支持，确保用户可以轻松上手使用各项功能。无论是用户还是管理员，都能通过简洁明了的操作流程完成信息查询和管理等任务。因此，从用户操作的角度来看，本系统具备良好的操作可行性。

3.2 系统功能分析

3.2.1 功能性需求分析

智能化停车场管理系统旨在通过集成Django框架、Python编程语言和MySQL数据库，为普通用户、财务人员和管理员提供全面的功能模块，以实现高效、便捷的停车管理和服务。系统核心功能包括车位信息查询与预约、费用计算与支付、数据分析及报告生成、以及多层级的用户权限管理等，满足不同角色的需求并提升整体用户体验。具体功能描述如下：

（1）普通用户功能模块：

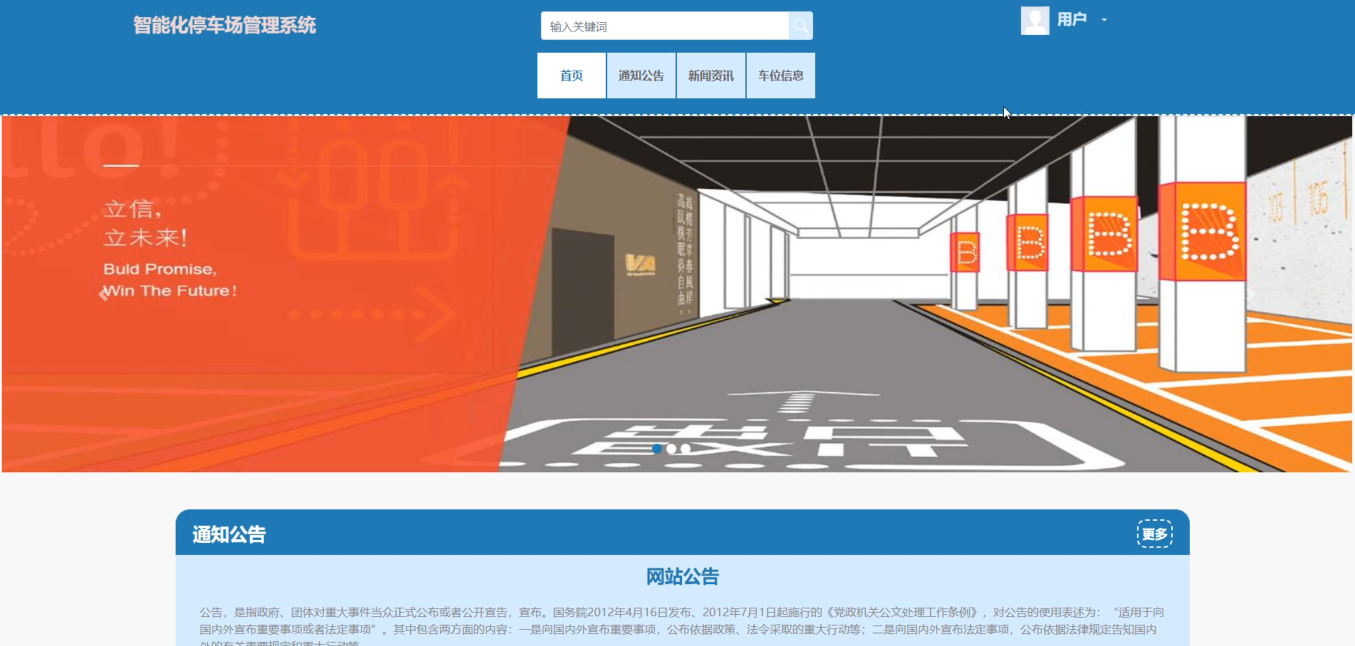

首页：展示停车场基本信息及服务入口，方便用户快速了解系统提供的主要功能。

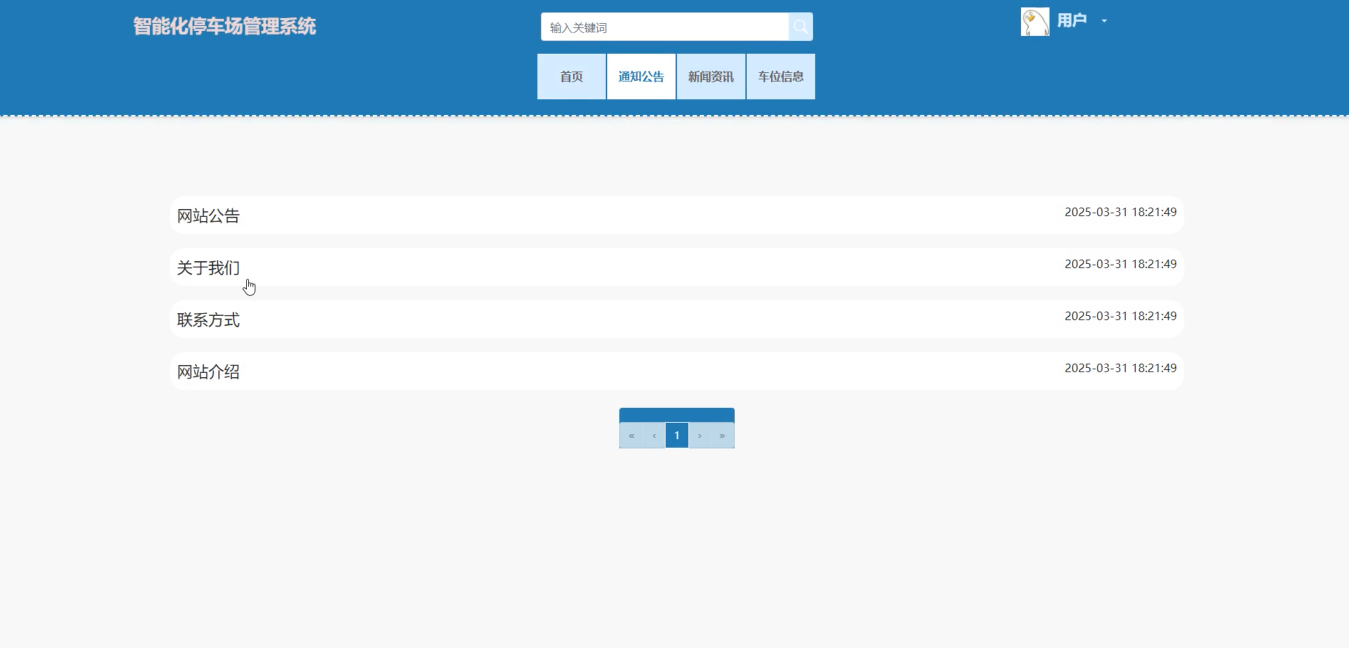

通知公告：发布最新消息和重要通知，确保用户及时获取停车场的相关动态。

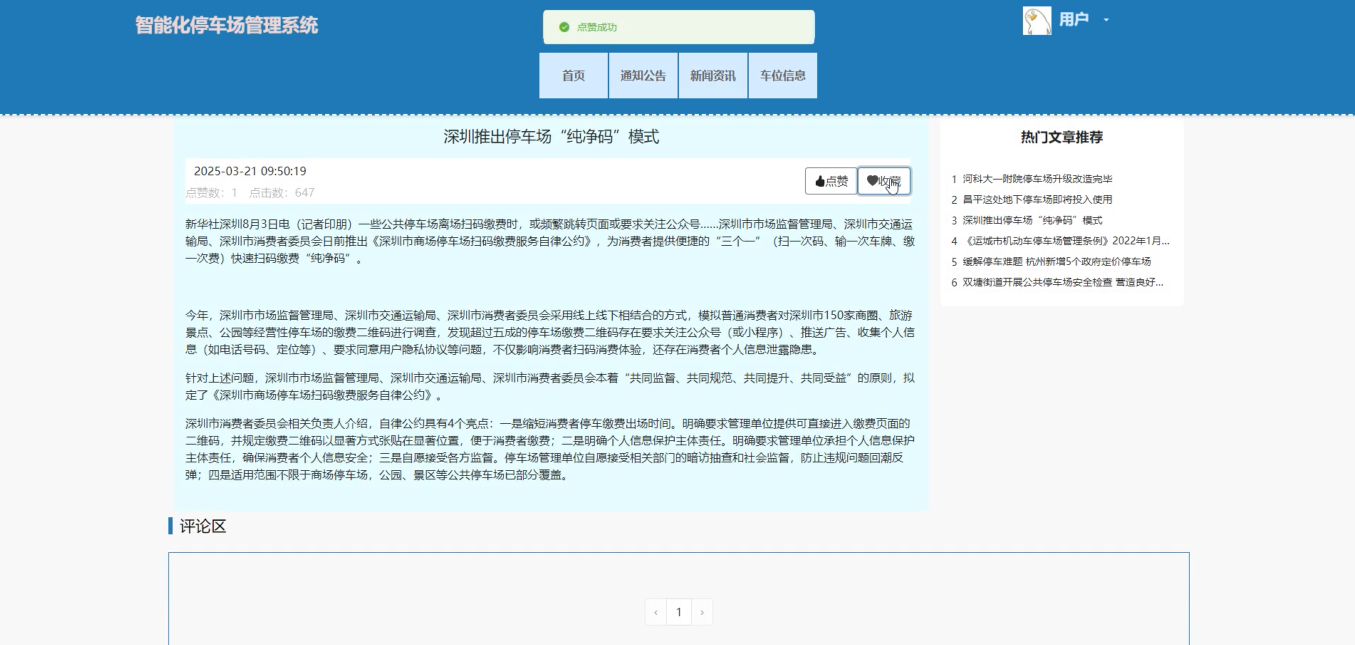

新闻资讯：提供行业新闻和停车相关资讯，帮助用户了解最新的交通管理和技术发展。

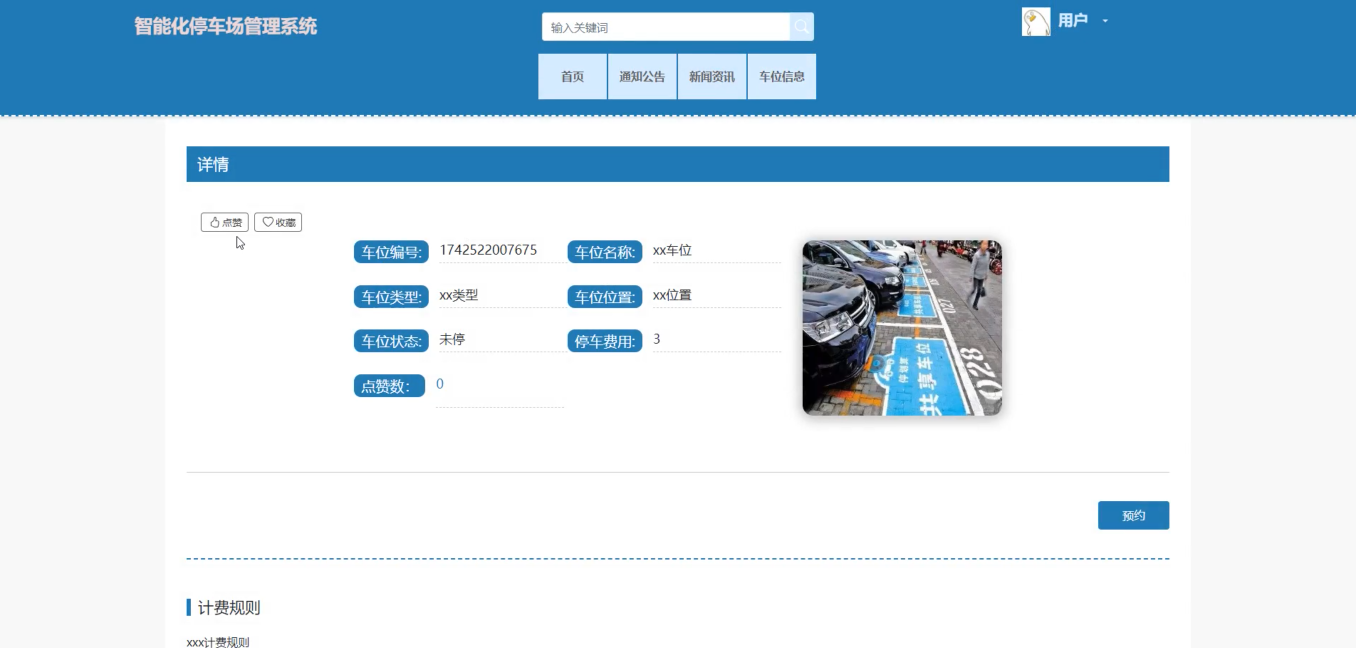

车位信息：显示所有可用车位及其详细信息，支持用户根据需求筛选合适的停车位。

我的账户：允许用户查看和修改个人信息，保障账户安全。

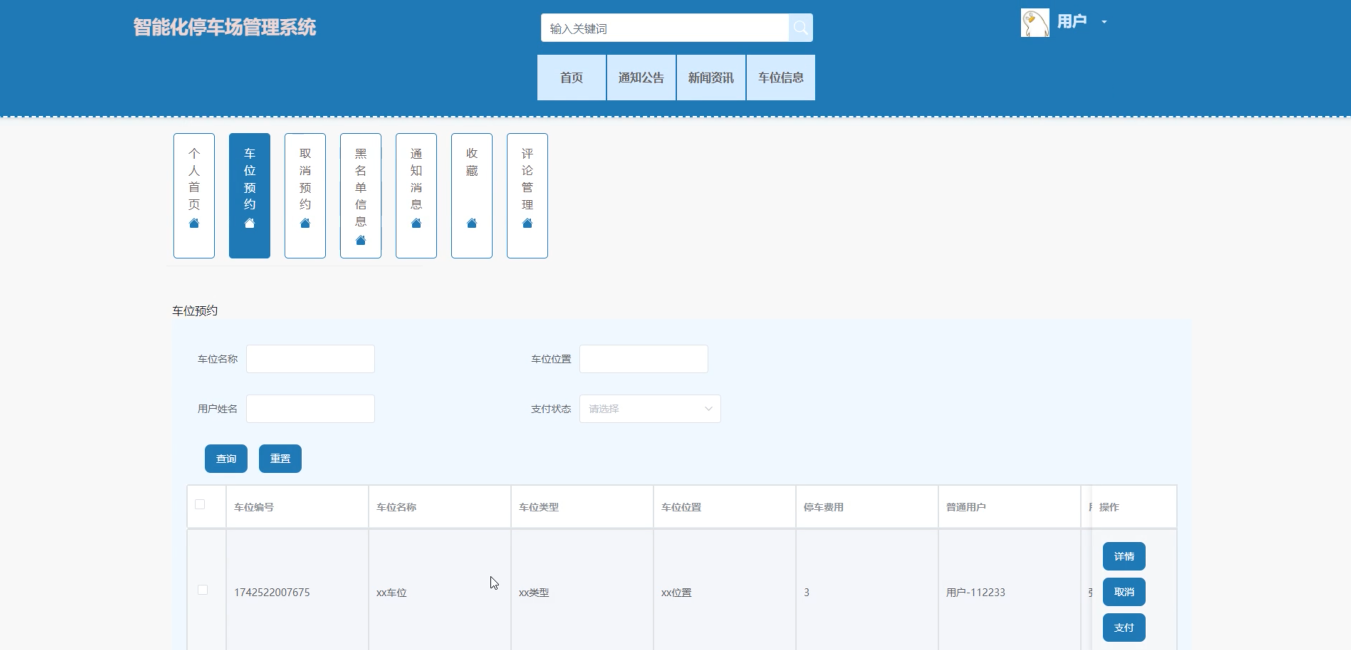

个人中心：展示用户的基本信息和车位预约、取消预约、黑名单信息、通知消息、收藏、评论管理等常用功能入口，提供个性化的服务体验。

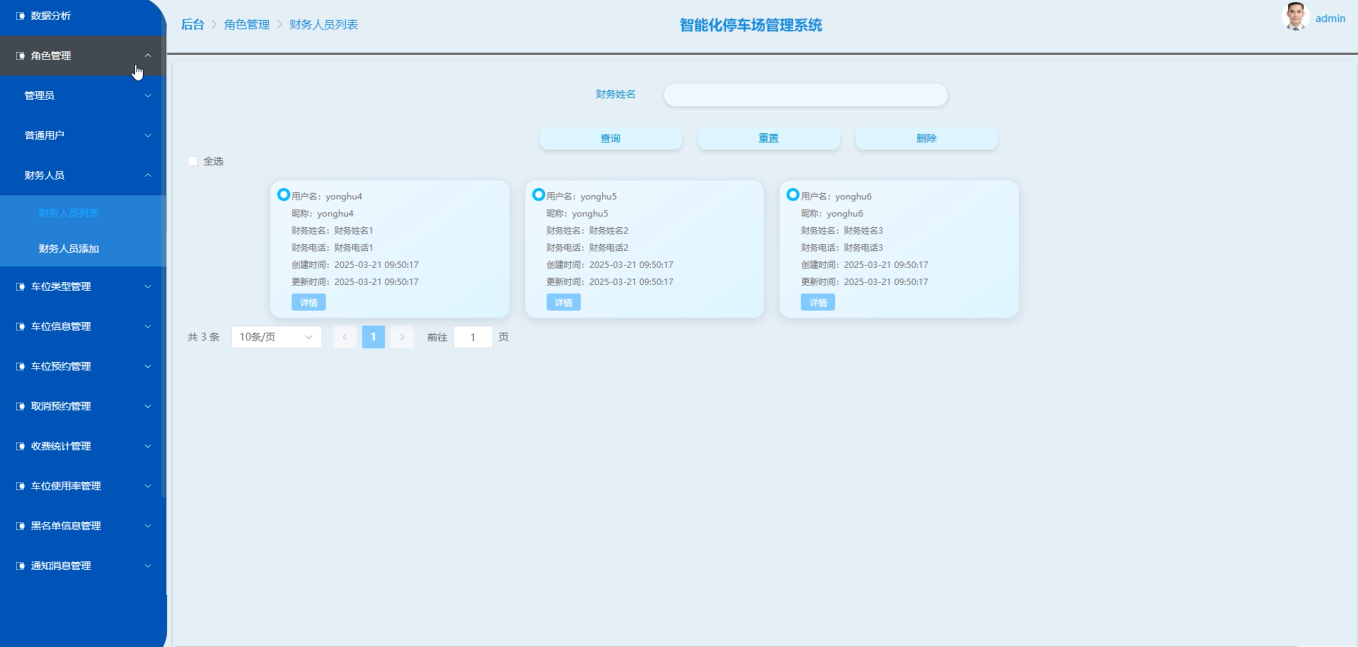

（2）财务人员功能模块：

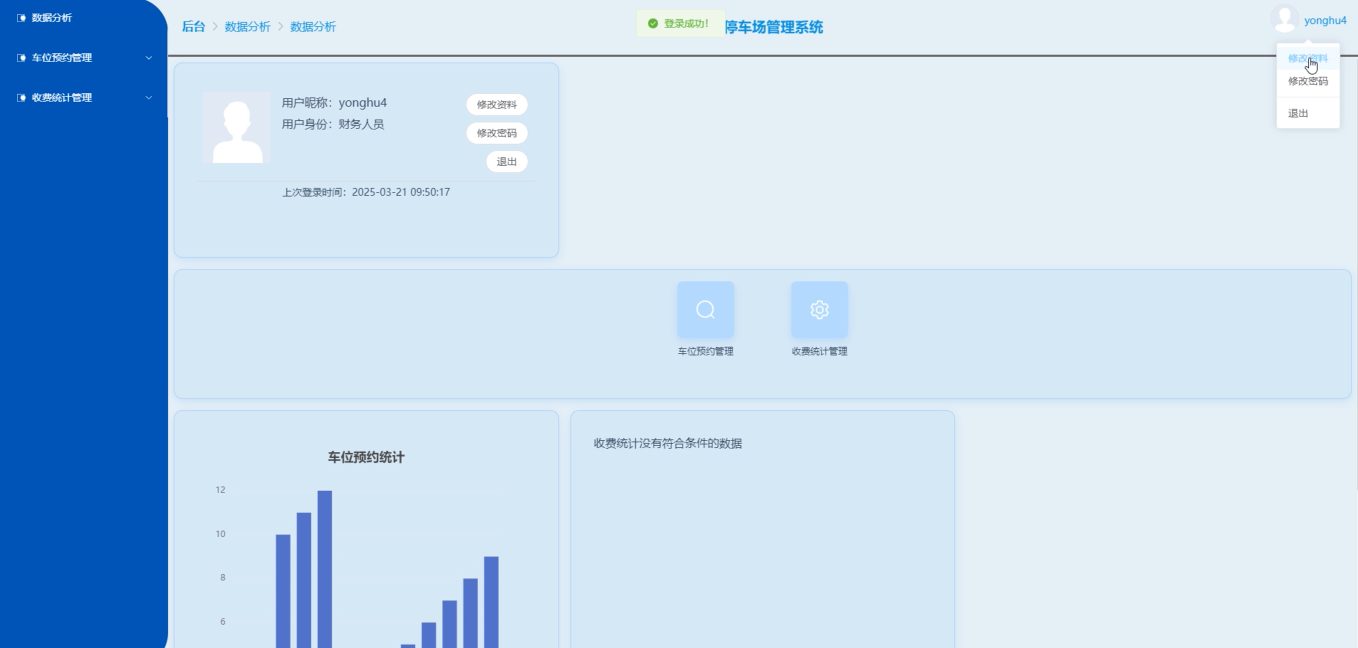

数据分析：查看有关车位预约和收费的数据分析报告，以便做出财务决策。

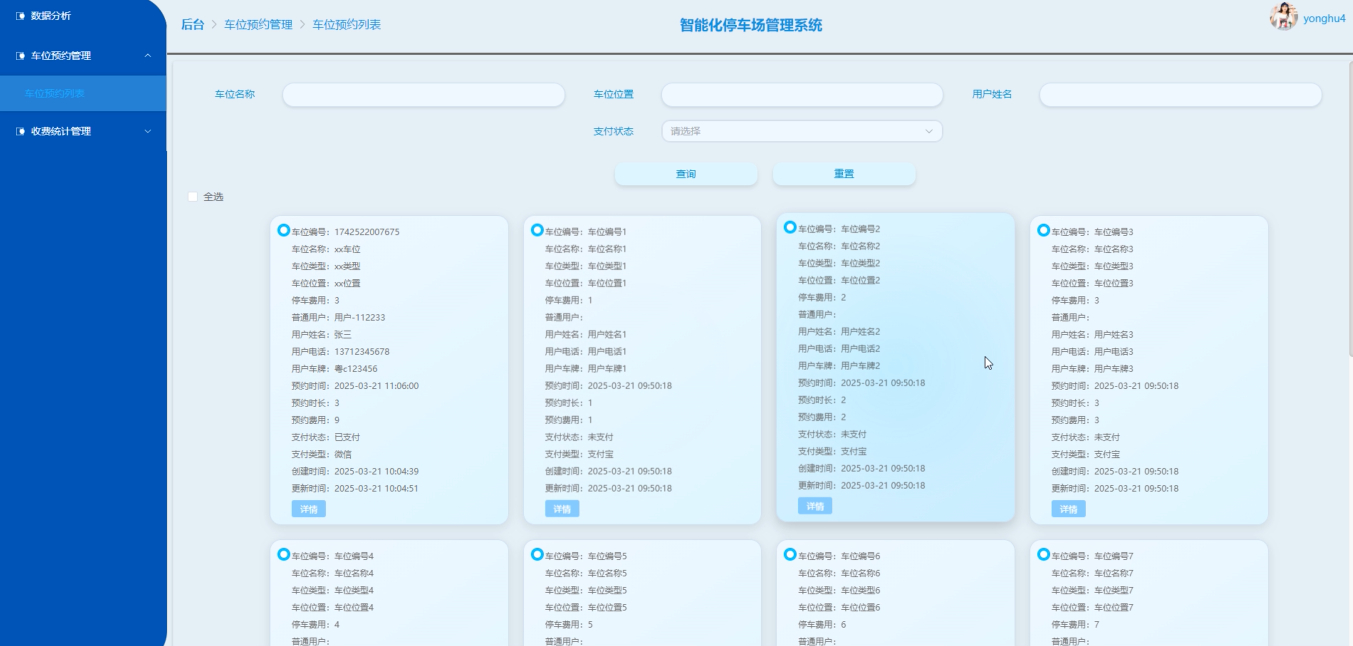

车位预约管理：浏览所有用户的车位预约情况，确保数据准确无误。

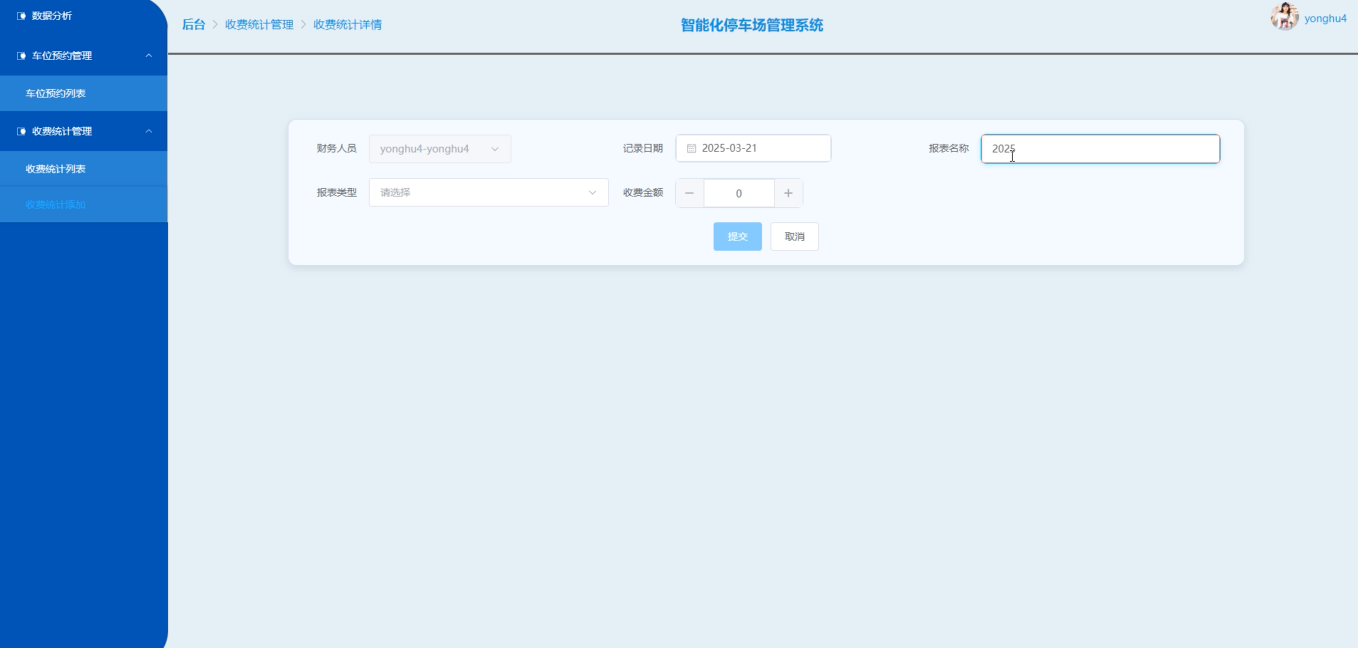

收费统计管理：负责添加和更新每次停车服务的收费记录，维护财务数据的完整性。

（3）管理员功能模块：

数据分析：访问详尽的数据分析工具，用于监控系统运行状态和业务表现。

角色管理：设定和调整不同用户的权限级别，确保系统的安全性和合规性。

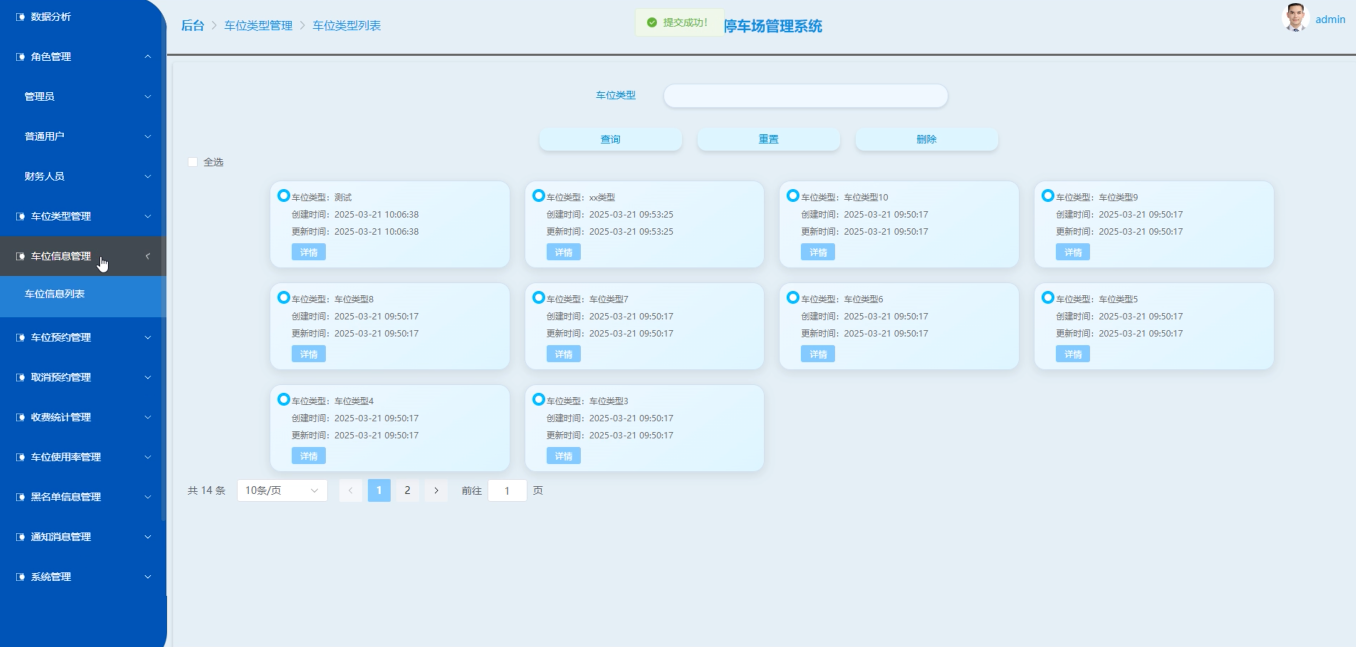

车位类型管理：定义和修改车位类型，以适应不同的停车需求。

车位信息管理：编辑车位详情，包括位置、状态、价格等，保证信息的实时更新。

车位预约管理：处理用户的车位预约请求，优化资源配置。

取消预约管理：审核并处理用户提交的取消预约申请，维持系统秩序。

收费统计管理：监督和核对停车费用的收取情况，确保财务管理透明。

车位使用率管理：评估车位使用效率，制定改进措施提高利用率。

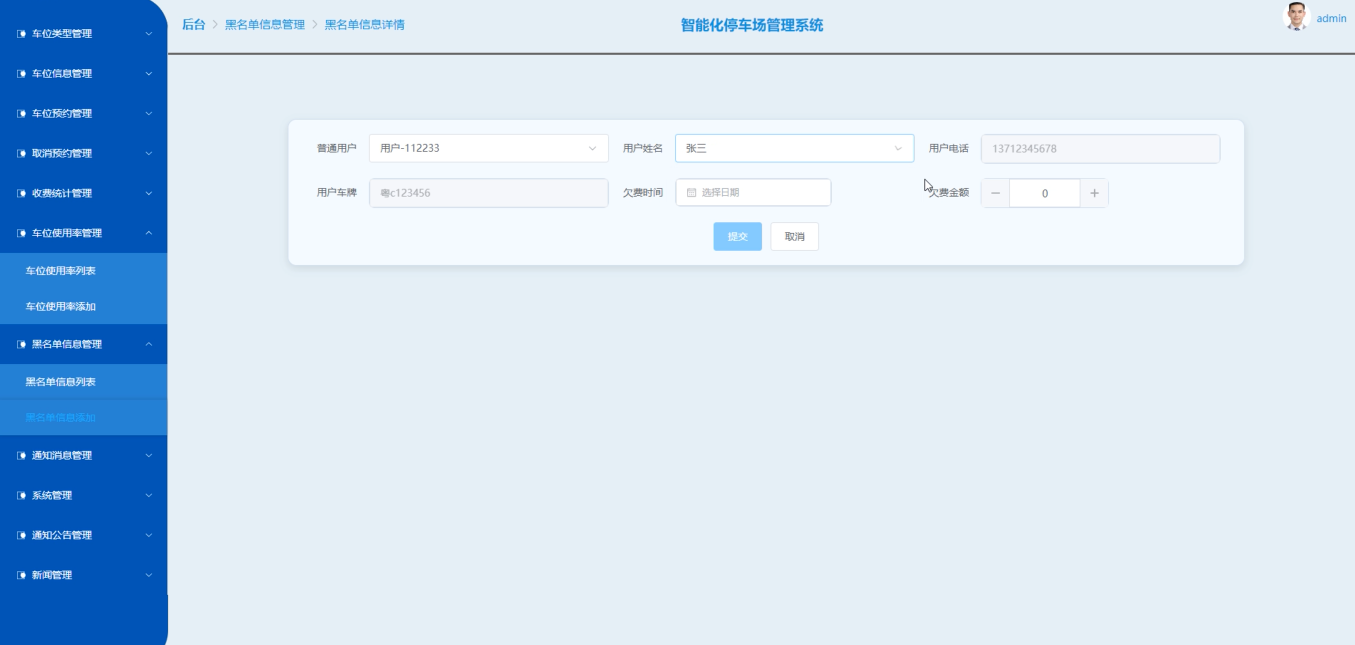

黑名单信息管理：管理进入黑名单的用户列表，保障系统正常运作。

通知消息管理：创建和分发系统通知给指定用户群体，促进信息流通。

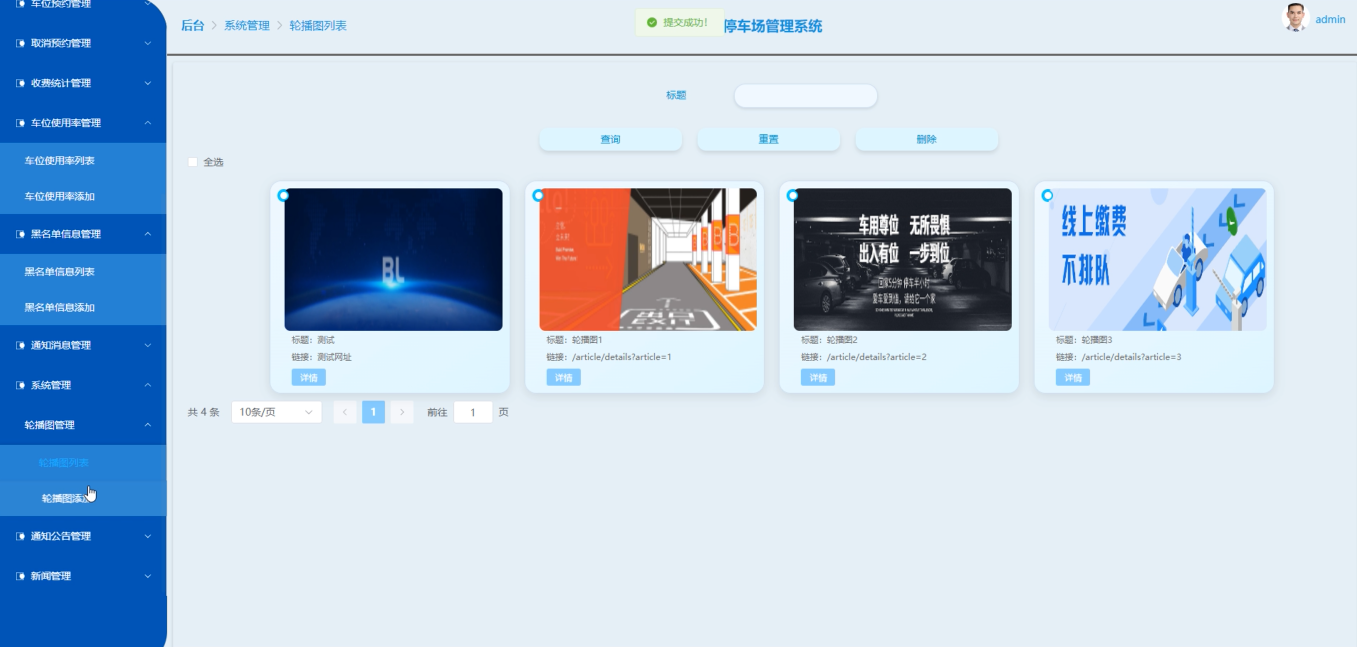

系统管理：上传和管理网站首页的轮播内容，增强视觉吸引力。

通知公告管理：发布和维护重要的通知公告，指导用户正确使用系统。

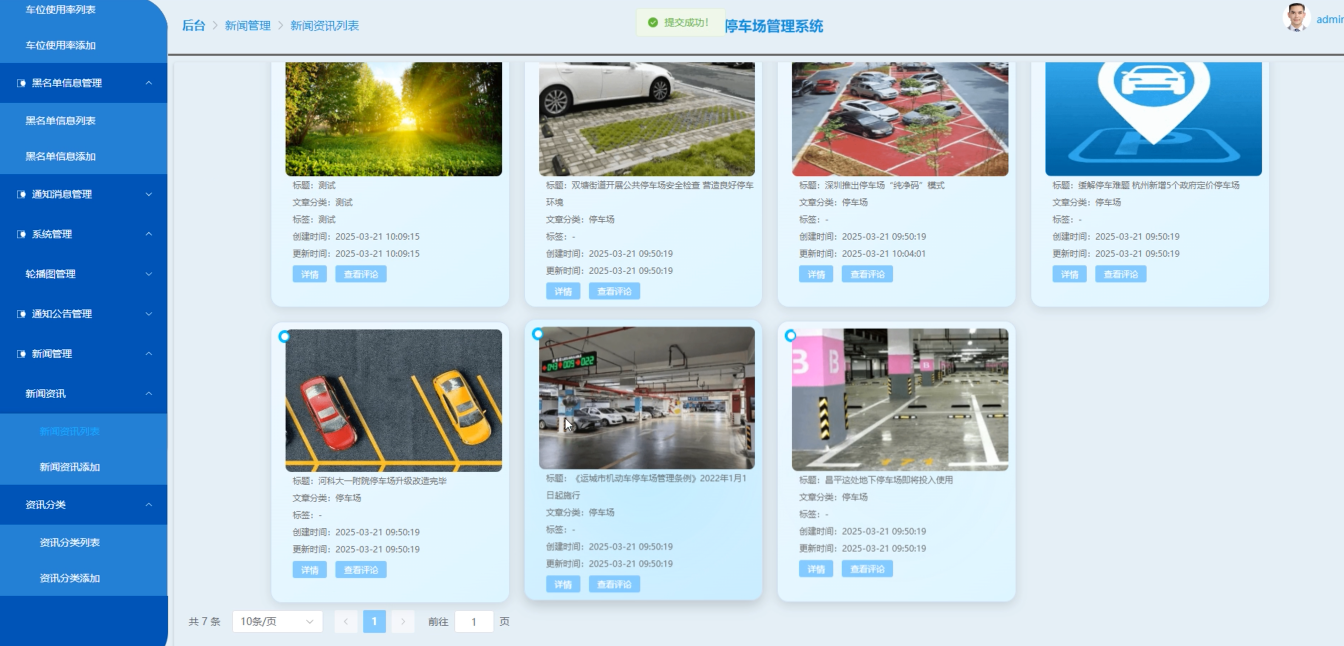

新闻管理：发布和分类停车相关的新闻资讯，丰富用户的知识面。

3.2.2 非功能性分析

在设计和开发智能化停车场管理系统时，除了考虑其功能性需求，还需要对非功能性需求进行深入的分析，以确保系统能够满足用户在使用过程中的安全性、可靠性、性能、易用性、可维护性等方面的要求。以下是对智能化停车场管理系统非功能性需求的详细分析。在如下3-1表格中：

表3-1 智能化停车场管理系统的设计与实现非功能需求表

安全性	数据安全：系统应采取有效的加密和验证措施，确保数据的机密性、完整性和可用性。访问控制：系统应实现严格的访问控制机制，确保只有授权用户才能访问相关数据和功能。防止攻击：系统应具备抵御常见网络攻击的能力，如SQL注入、跨站脚本攻击等。
可靠性	故障恢复：系统应具备故障恢复能力，在出现故障时能够迅速恢复正常运行，避免长时间的服务中断。数据备份与恢复：系统应定期备份数据，并确保在数据丢失或损坏时能够迅速恢复，以保障数据的完整性。
性能	响应时间：系统应确保快速的响应时间，特别是在高峰时段，用户进行信息查询、更新等操作时的响应时间应控制在合理范围内，以提升用户体验。吞吐量：系统应能够处理大量的并发请求，确保在高并发场景下仍能稳定运行，不会出现卡顿或崩溃现象。资源利用率：系统应优化资源使用，减少不必要的资源消耗，以提高系统的整体性能。
易用性	界面设计：系统界面应简洁明了，易于理解和操作，方便用户快速上手。操作流程：系统应提供清晰的操作流程指引，减少用户在使用过程中的困惑和误操作。帮助文档：系统应提供详尽的帮助文档，以便用户在遇到问题时能够迅速找到解决方案。
可维护性	模块化设计：系统应采用模块化设计，便于后续的扩展和维护。日志记录：系统应记录关键操作和系统事件，以便在出现问题时能够快速定位和解决。文档完备性：系统应提供完整的开发文档和维护手册，以便维护人员能够迅速了解系统架构和功能。

3.3 系统用例分析

系统用例分析在智能化停车场管理系统的开发过程中起到了至关重要的作用，它通过详细描述系统中不同用户角色与系统之间的交互过程，明确了每个角色的功能需求和操作流程。这不仅有助于确保设计出的系统能够满足用户的实际需要，提高系统的易用性和用户体验，同时也为开发团队提供了清晰的方向和依据，保证了开发工作的高效进行，并有利于后续的系统测试和维护工作。通过用例分析，可以有效识别系统的功能边界、优化业务流程、减少开发风险，最终实现一个高效、稳定且用户友好的智能停车管理系统。

普通用户用例图如图3-1所示。

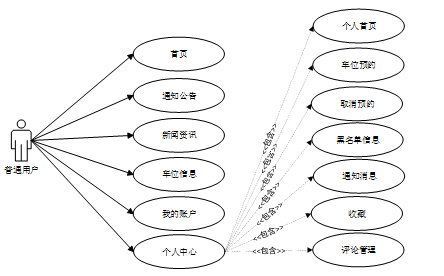

图3-1 普通用户角色用例图

财务人员用例图如图3-2所示。

图3-2 财务人员角色用例图

管理员角色用例图如图3-3所示。

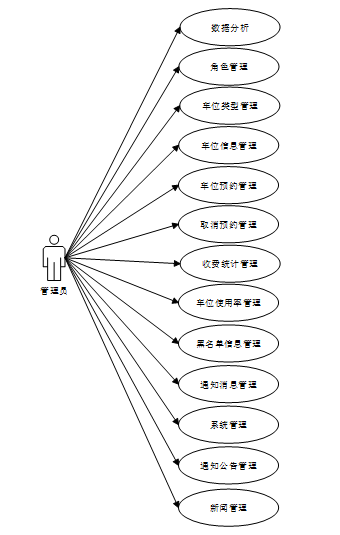

图3-3 管理员角色用例图

3.4 系统流程分析

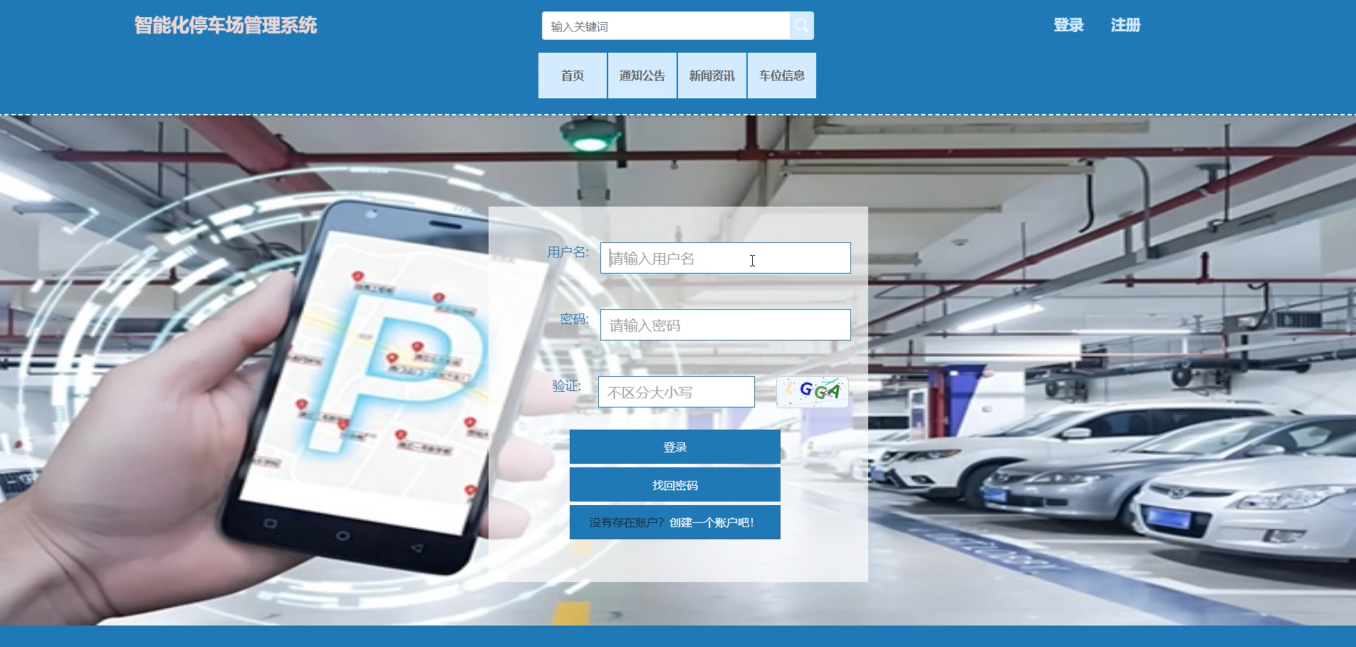

3.4.1 用户注册登录流程

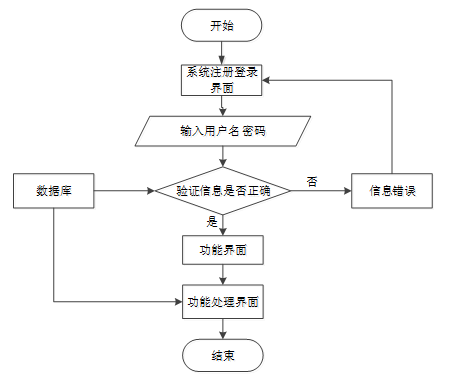

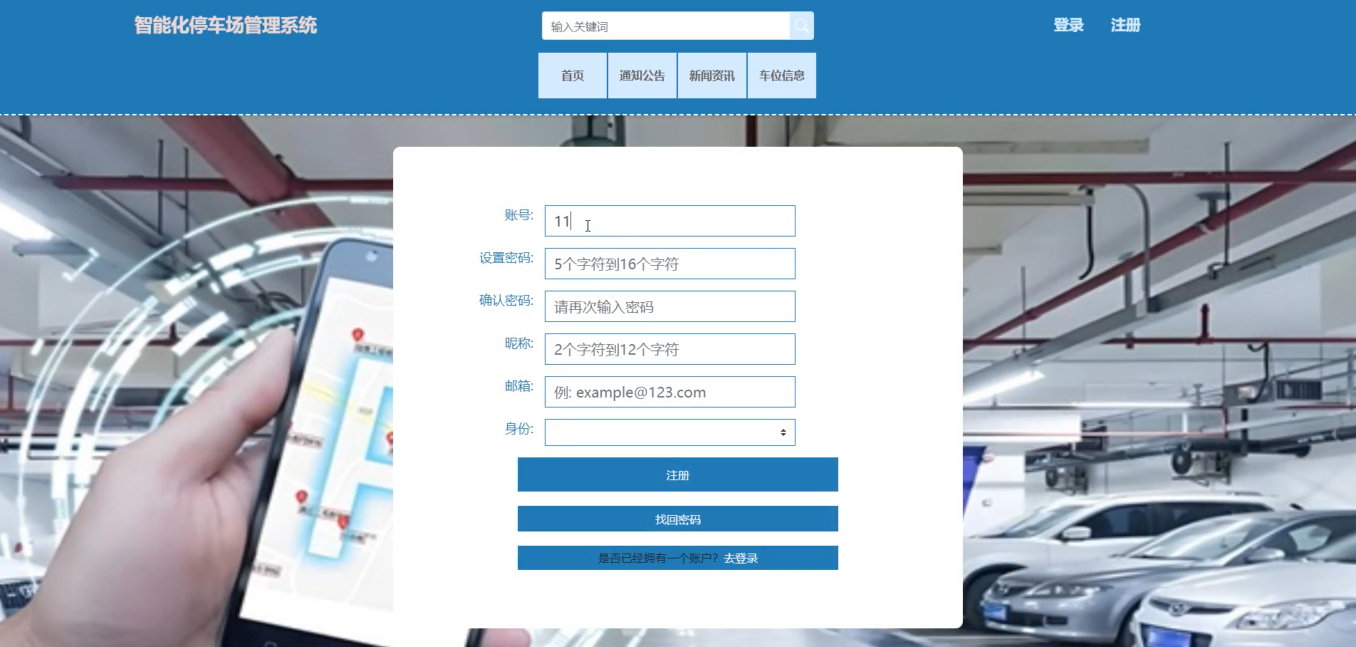

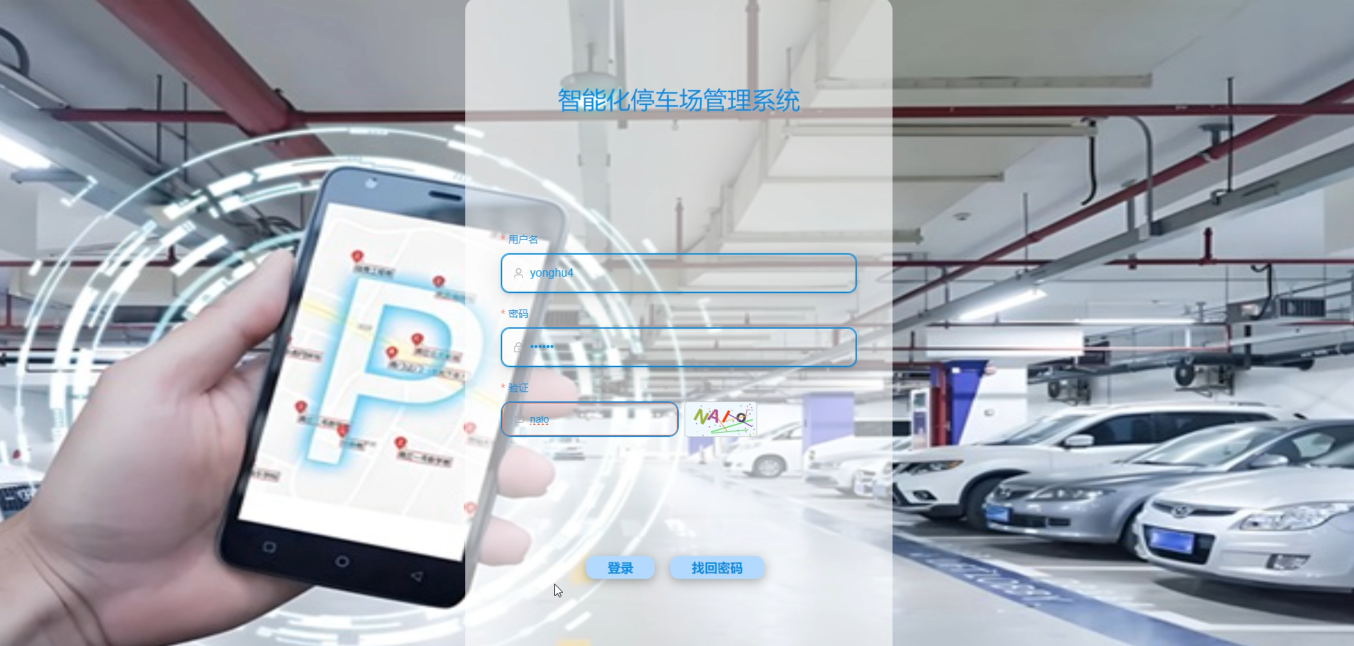

用户注册登录模块主要是为了方便用户和管理员能够安全地访问系统并管理自己的信息。用户通过浏览器访问智能化停车场管理系统，首先进入的是系统的登录页面。在登录页面，用户可以选择自己的账户角色，并输入相应的账号和密码。系统接收到用户的登录请求后，会将提供的账号和密码与数据库中存储的信息进行比对。如果账号或密码为空或者不匹配，则提示用户重新输入，并停留在登录界面。当账号和密码正确无误时，系统根据用户类型跳转到对应的首页界面。用户注册登录流程如下图所示。

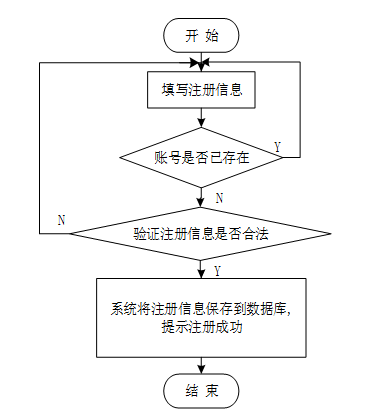

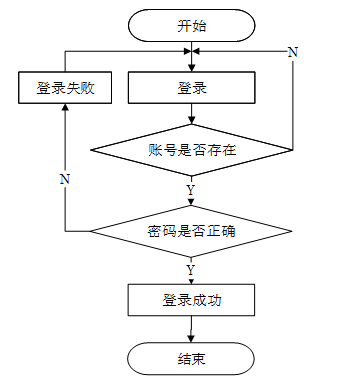

图3-4 用户注册登录流程图

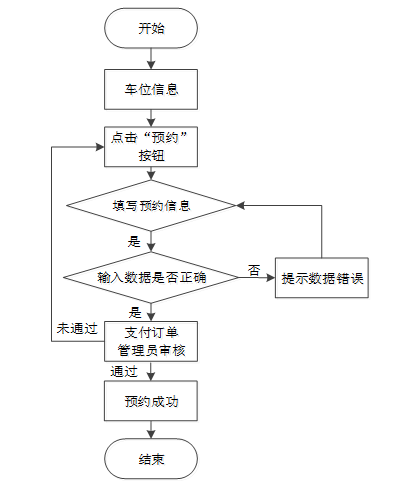

3.4.2 用户车位预约流程

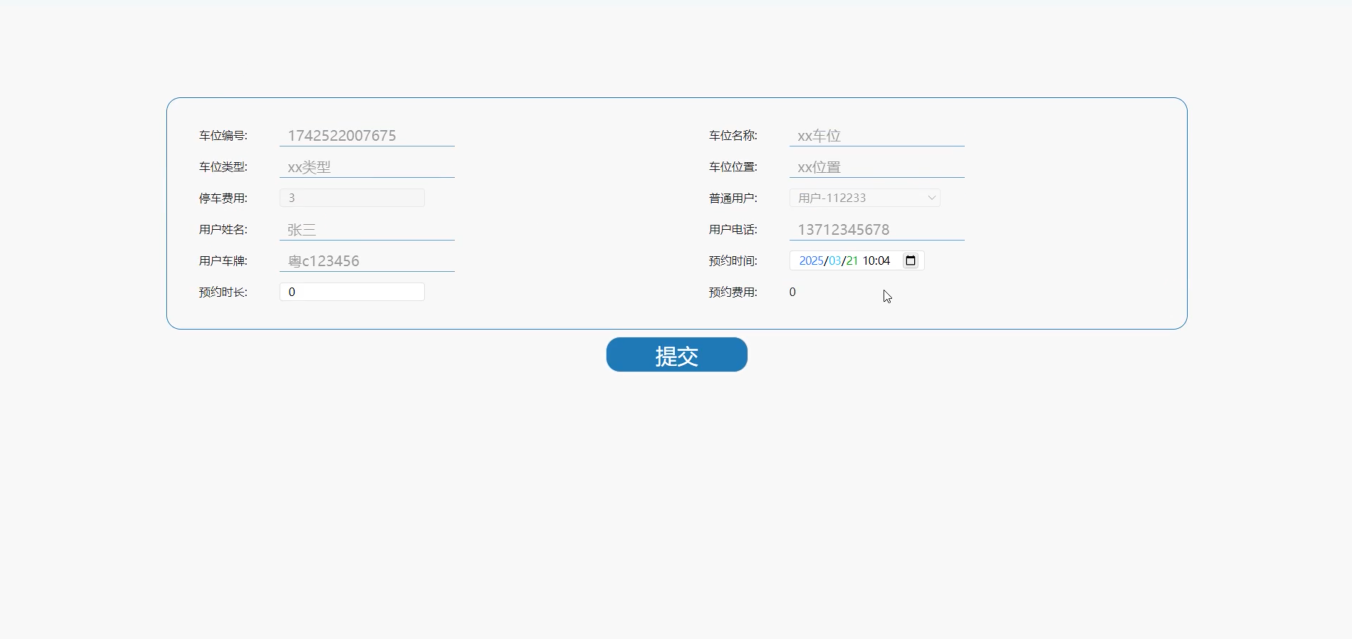

用户车位预约流程旨在为用户提供便捷的停车体验。首先，用户通过系统首页进入车位信息页面，浏览当前可用车位及其详细信息，如车位类型、位置和费用等。选定合适的车位后，用户选择预约的时间段并提交预约请求。系统将自动确认该时间段内车位的可用性，并即时反馈预约结果。若预约成功，用户可在个人中心查看预约详情，并在到达停车场时依据指引快速找到所预约的车位。此外，用户可以根据需要随时取消预约，释放车位资源供其他用户使用。用户车位预约流程图如下图所示。

图3-5 用户车位预约流程图

3.4.3 管理员审核车位预约流程

管理员审核车位预约的过程是确保停车场资源合理分配的重要环节。当用户提交车位预约请求后，系统会自动生成待审核列表供管理员审查。管理员登录系统后，可以查看所有用户的预约详情，包括预约时间、车位编号、用户信息等。对于每一个预约申请，管理员能够根据实时车位状态和其他相关因素决定是否批准。如果发现预约冲突或违反管理规定的情况，管理员有权拒绝预约并附上拒绝原因。一旦审核通过，系统将正式锁定该车位直至预约时间结束，确保用户到场所见即所得，同时维护了停车场的秩序和效率。这一过程不仅优化了车位资源的利用，也提升了用户体验和服务质量。管理员审核车位预约信息流程图如下图所示。

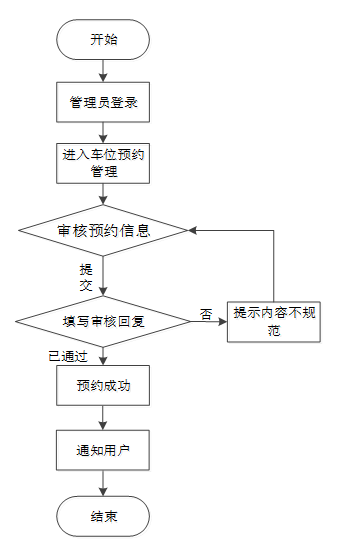

图3-6 管理员审核车位预约信息流程图

4 智能化停车场管理系统总体设计

4.1 系统架构设计

本智能化停车场管理系统选择B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式。适合在互联网上进行操作，只要用户能连网，任何时间、任何地点都可以进行系统的操作使用。系统工作原理图如图4-1所示：

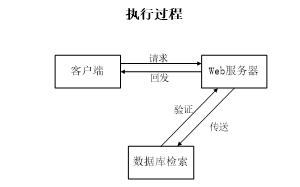

图4-1 系统工作原理图

4.2 系统功能模块设计

通过整体功能模块设计，我们将根据需求分析的结果，将系统的功能划分为不同的模块。每个模块负责实现特定的功能，并与其他模块进行协作。我们将详细定义每个模块的输入、输出、处理逻辑和相互依赖关系。系统总体功能模块图如下图所示。

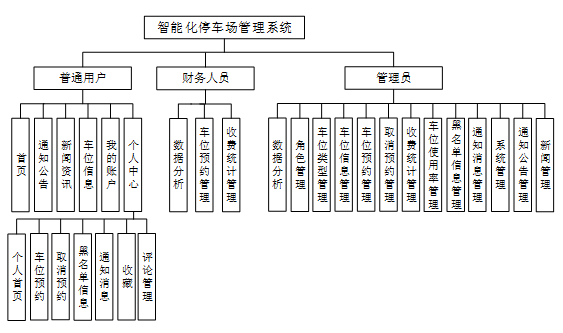

图4-2 智能化停车场管理系统功能模块图

4.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

4.3.1 数据库概念结构设计

本文在系统分析阶段就抽取了一些实体，根据实体之间的关系，经过分析进行系统E-R图的设计。下面是整个智能化停车场管理系统中主要的数据库表总E-R实体关系图。

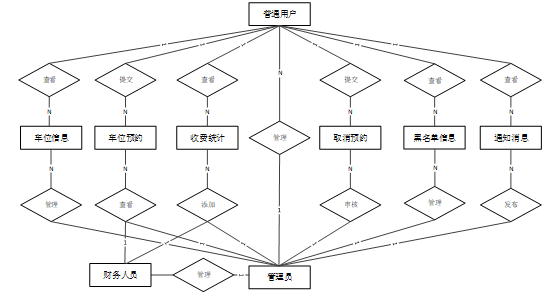

图4-3 智能化停车场管理系统总E-R关系图

4.3.2 数据库逻辑结构设计

数据库是智能化停车场管理系统的数据处理的基础，也是为界面数据的展示与存储的关键。智能化停车场管理系统的主要数据库表如下。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-blacklist_information（黑名单信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	blacklist_information_id	int		是	是	黑名单信息ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	user_license_plate	varchar	64	否	否	用户车牌
6	arrears_time	date		否	否	欠费时间
7	arrears	double		否	否	欠费金额
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-6-cancel_appointment（取消预约）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	cancel_appointment_id	int		是	是	取消预约ID
2	parking_space_number	varchar	64	否	否	车位编号
3	parking_space_name	varchar	64	否	否	车位名称
4	type_of_parking_space	varchar	64	否	否	车位类型
5	parking_location	varchar	64	否	否	车位位置
6	parking_fee	double		否	否	停车费用
7	ordinary_user	int		否	否	普通用户
8	user_name	varchar	64	否	否	用户姓名
9	user_phone	varchar	64	否	否	用户电话
10	user_license_plate	varchar	64	否	否	用户车牌
11	appointment_time	datetime		否	否	预约时间
12	appointment_duration	double		否	否	预约时长
13	reservation_fee	double		否	否	预约费用
14	reason_for_cancellation	text	65535	否	否	取消理由
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间
17	source_table	varchar	255	否	否	来源表
18	source_id	int		否	否	来源ID
19	source_user_id	int		否	否	来源用户

表 4-7-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-8-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-9-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-10-fee_statistics（收费统计）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	fee_statistics_id	int		是	是	收费统计ID
2	financial_personnel	int		否	否	财务人员
3	record_date	date		否	否	记录日期
4	report_name	varchar	64	否	否	报表名称
5	report_type	varchar	64	否	否	报表类型
6	charge_amount	double		否	否	收费金额
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-11-financial_personnel（财务人员）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	financial_personnel_id	int		是	是	财务人员ID
2	financial_name	varchar	64	否	否	财务姓名
3	financial_phone	varchar	64	否	否	财务电话
4	examine_state	varchar	16	是	否	审核状态
5	user_id	int		是	否	用户ID
6	create_time	datetime		是	否	创建时间
7	update_time	timestamp		是	否	更新时间

表 4-12-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-13-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-14-notification_message（通知消息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notification_message_id	int		是	是	通知消息ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	user_phone	varchar	64	否	否	用户电话
5	user_license_plate	varchar	64	否	否	用户车牌
6	notification_time	date		否	否	通知时间
7	notification_content	text	65535	否	否	通知内容
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-15-ordinary_user（普通用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	ordinary_user_id	int		是	是	普通用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_gender	varchar	64	否	否	用户性别
4	user_phone	varchar	64	否	否	用户电话
5	user_license_plate	varchar	64	否	否	用户车牌
6	examine_state	varchar	16	是	否	审核状态
7	user_id	int		是	否	用户ID
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-16-parking_information（车位信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	parking_information_id	int		是	是	车位信息ID
2	parking_space_number	varchar	64	否	否	车位编号
3	parking_space_name	varchar	64	否	否	车位名称
4	type_of_parking_space	varchar	64	否	否	车位类型
5	parking_location	varchar	64	否	否	车位位置
6	parking_space_status	varchar	64	否	否	车位状态
7	parking_fee	double		否	否	停车费用
8	parking_space_picture	varchar	255	否	否	车位图片
9	billing_rules	text	65535	否	否	计费规则
10	brief_introduction_of_parking_space	text	65535	否	否	车位简介
11	praise_len	int		是	否	点赞数
12	collect_len	int		是	否	收藏数
13	comment_len	int		是	否	评论数
14	parking_reservation_limit_times	int		是	否	预约限制次数
15	create_time	datetime		是	否	创建时间
16	update_time	timestamp		是	否	更新时间

表 4-17-parking_reservation（车位预约）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	parking_reservation_id	int		是	是	车位预约ID
2	parking_space_number	varchar	64	否	否	车位编号
3	parking_space_name	varchar	64	否	否	车位名称
4	type_of_parking_space	varchar	64	否	否	车位类型
5	parking_location	varchar	64	否	否	车位位置
6	parking_fee	double		否	否	停车费用
7	ordinary_user	int		否	否	普通用户
8	user_name	varchar	64	否	否	用户姓名
9	user_phone	varchar	64	否	否	用户电话
10	user_license_plate	varchar	64	否	否	用户车牌
11	appointment_time	datetime		否	否	预约时间
12	appointment_duration	double		否	否	预约时长
13	reservation_fee	double		否	否	预约费用
14	pay_state	varchar	16	是	否	支付状态
15	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
16	cancel_appointment_limit_times	int		是	否	取消限制次数
17	create_time	datetime		是	否	创建时间
18	update_time	timestamp		是	否	更新时间
19	source_table	varchar	255	否	否	来源表
20	source_id	int		否	否	来源ID
21	source_user_id	int		否	否	来源用户

表 4-18-parking_space_utilization_rate（车位使用率）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	parking_space_utilization_rate_id	int		是	是	车位使用率ID
2	parking_space_name	varchar	64	否	否	车位名称
3	record_period	varchar	64	否	否	记录时段
4	number_of_uses	double		否	否	使用次数
5	create_time	datetime		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-19-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-20-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-21-type_of_parking_space（车位类型）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_of_parking_space_id	int		是	是	车位类型ID
2	type_of_parking_space	varchar	64	否	否	车位类型
3	create_time	datetime		是	否	创建时间
4	update_time	timestamp		是	否	更新时间

表 4-22-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-23-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证\|1审核中\|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-24-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

5 智能化停车场管理系统详细设计与实现

智能化停车场管理系统的详细设计与实现主要是根据前面的智能化停车场管理系统的需求分析和智能化停车场管理系统的总体设计来设计页面并实现业务逻辑。主要从智能化停车场管理系统界面实现、业务逻辑实现这两部分进行介绍。

5.1前台用户功能模块

5.1.1 前台首页界面

首页作为用户与智能化停车场管理系统交互的第一界面，旨在为用户提供便捷的服务入口和直观的信息展示。它集成了停车场的基本信息、轮播图推荐车位及服务项目、快捷操作入口等功能模块，让用户一目了然地了解系统提供的主要功能和服务，并能快速进行操作如车位查询或预约。

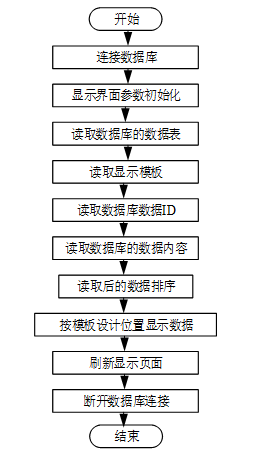

首页载入流程图如下所示。

图5-1 首页载入流程图

系统首页实现效果如下图5-2所示。

图5-2 前台首页界面图

5.1.2 用户注册界面

用户可以通过注册功能创建个人账号，填写包括用户名、密码、邮箱或手机号等基本信息完成注册流程。系统会对输入信息进行校验，确保唯一性和格式正确性，并将用户数据存储至数据库中，同时发送验证邮件或短信以确认账户有效性。注册流程图如下图5-3所示。

图5-3 注册流程图

用户注册界面展示如下图5-4所示。

图5-4注册界面图

5.1.3 用户登录界面

用户登录模块允许用户通过输入用户名和密码进入系统，系统会验证凭据的正确性并生成会话令牌以保持登录状态。成功登录后，用户可直接跳转至首页或其他功能页面，未匹配的凭据则提示重新输入或找回密码。登录流程图如下图所示。

图5-5登录流程图

用户登录界面如下图5-6所示。

图5-6用户登录界面图

5.1.4 通知公告界面

通知公告模块用于向所有用户发布重要信息，如网站介绍、政策变更和服务更新。管理员可以在后台管理系统中创建和管理公告内容，设置发布时间和有效期。前端通过专门的公告栏展示最新的公告信息，用户可以在通知公告模块查看详细内容。通知公告界面如下图5-7所示。

图5-7通知公告界面图

5.1.5 新闻资讯界面

新闻资讯模块致力于提供与停车相关的最新行业动态和技术进展，以增强用户的知识面并提升用户体验。此模块按照不同类别组织内容，例如停车技术革新、交通法规变动等，方便用户根据兴趣选择阅读。同时，还提供了评论和分享功能，鼓励用户交流心得，促进社区互动。新闻资讯界面如下图5-8所示。

图5-8新闻资讯界面图

5.1.6 车位信息界面

车位信息模块是整个系统的核心部分之一，为用户提供了详细的车位状态查询功能，包括车位编号、类型、位置、费用及当前状态等关键信息。用户可以通过筛选条件查找符合需求的车位，并查看具体详情甚至进行在线预约。此外，该模块还支持实时更新车位占用情况，保证信息的准确性和及时性，极大地提升了用户的停车体验。车位信息详情界面如下图5-9所示。

图5-9车位信息详情界面图

车位预约界面如下图5-10所示。

图5-10 车位预约界面图

5.1.7个人中心界面

个人中心作为用户个性化服务的枢纽，允许用户管理个人信息、查看历史记录、处理预约事务等。在这里，用户可以编辑个人资料、设置偏好选项，还能对已有的车位预约进行调整或取消。此外，个人中心还包括消息通知、收藏夹、黑名单等功能入口，为用户提供全方位的自我管理和定制化服务，增强了系统的易用性和用户满意度。普通用户个人中心界面如下图5-12所示。

图5-11普通用户个人中心界面图

5.2财务人员功能模块

5.2.1后台登录界面

财务人员通过后台登录模块验证身份后进入管理系统，该模块支持账号密码登录，并可选择记住登录状态或进行双因素认证以增强安全性。登录失败时提供错误提示，确保财务人员账户的安全性。后台登录界面如下图5-12所示。

图5-12 后台登录界面图

5.2.2数据分析界面

财务人员使用的数据分析模块旨在提供详尽的停车场运营数据视图，帮助做出明智的业务决策。该模块集成了多种数据展示方式，如图表、报表等，能够展示车位预约趋势、收入统计等多项关键指标。通过这一模块，财务人员可以轻松进行多维度的数据查询和分析，识别潜在的增长机会或需要优化的地方，确保停车场资源的最大化利用和财务健康。数据分析界面如下图5-13所示。

图5-12 数据分析界面图

5.2.3车位预约管理界面

车位预约管理模块为财务人员提供了便捷的工具来查看和管理用户的车位预约情况。通过此模块，财务人员可以访问所有预约记录，包括预约时间、用户信息及车位详情，并能根据实际情况调整预约状态。车位预约管理界面如下图5-13所示。

图5-13 车位预约管理界面图

5.2.4收费统计管理界面

收费统计管理模块专注于停车费用的计算、记录和审核，是财务管理的核心部分。财务人员可以通过这个模块添加新的收费条目，更新现有的收费记录，并生成详细的收费报告用于审计和分析。该模块支持按时间段、车位类型等多种维度统计收费情况，同时提供异常交易检测功能，有助于及时发现并解决收费过程中可能出现的问题，确保每一笔收费准确无误，维护停车场经济收益的透明性和稳定性。收费统计添加界面如下图5-14所示。

图5-14 收费统计添加界面图

5.3管理员功能模块

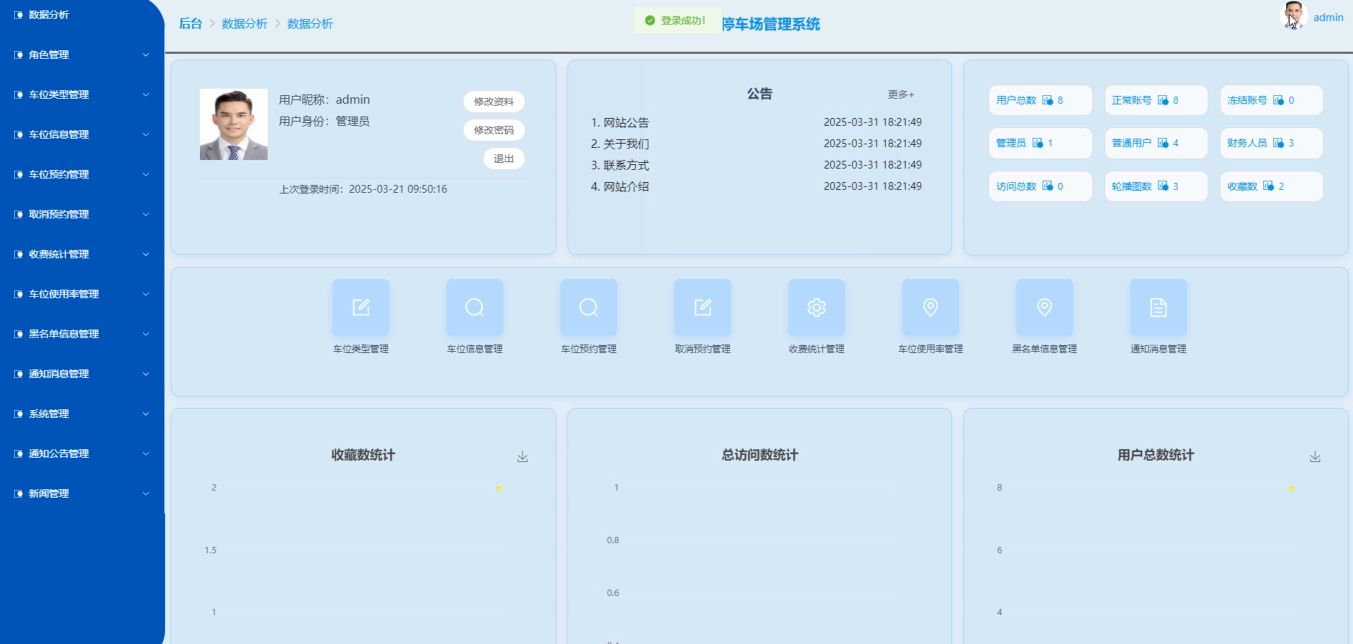

5.3.1 数据分析界面

管理员的数据分析模块提供了全面的系统运行状态和业务表现视图，包括基本信息统计、公告发布情况、用户数量、车位预约与使用率等多维度的数据分析。通过直观的图表和详细的报表展示，管理员能够深入理解停车场的运营状况，并据此进行资源优化配置和策略调整，确保服务质量和运营效率的最大化。数据分析界面如下图5-15所示。

图5-15数据分析界面图

5.3.2 角色管理界面

角色管理模块允许管理员设定和调整不同用户的权限级别，确保系统的安全性和合规性。管理员可以创建新角色、分配权限，或修改现有角色的权限设置，以适应组织结构的变化和具体需求。此外，该模块支持对用户角色进行批量操作和精细化管理，从而有效控制访问权限，保护系统数据的安全。角色管理界面如下图5-16所示。

图5-16角色管理界面图

5.3.3 车位信息管理界面

车位信息管理模块为管理员提供了便捷的工具来维护车位的详细信息，如编号、名称、类型、位置、状态及费用等。管理员可以通过此模块添加新的车位记录，更新现有车位的信息，或者标记车位的状态变化。此外，该模块还支持基于多种条件筛选车位信息，便于快速定位和管理特定车位，提高车位资源的利用效率。车位信息管理界面如下图5-17所示。

图5-17车位信息管理界面图

5.3.4 黑名单信息管理界面

黑名单信息管理模块使管理员能够有效地管理和监控被列入黑名单的用户，以维护系统的正常使用秩序。管理员可以通过此模块查看黑名单列表，了解每个被禁用户的详细信息及违规原因，并根据实际情况决定是否解除限制。黑名单信息添加界面如下图5-18所示。

图5-18黑名单信息添加界面图

5.3.5 系统管理界面

系统管理中的轮播图管理模块让管理员能够轻松上传、编辑和删除首页的轮播内容，增强视觉吸引力和信息传达效果。管理员可以选择图片或视频作为轮播素材，并为其添加链接或描述文字，以引导用户关注重要信息或特色服务。系统轮播图管理界面如下图5-19所示。

图5-19 系统轮播图管理界面图

5.3.6资源管理界面

新闻管理模块为管理员提供了发布和管理停车相关资讯的功能，帮助提升用户的知识面和参与度。管理员可以在此模块中添加新的新闻文章，选择合适的分类标签，并设置发布时间。此外，还支持对已发布的新闻进行编辑、删除或重新发布，确保信息的准确性和时效性。通过有效的新闻管理，管理员能够促进用户之间的交流互动，同时增强平台的专业形象和服务价值。资源管理界面如下图5-20所示。

图5-20 资源管理界面图

6系统测试

6.1 测试目的

在对该系统进行完详细设计和编码之后，就要对智能化停车场管理系统的程序进行测试，检测程序是否运行无误，反复进行测试和修改，使之最后成为完整的软件，满足用户的需求，实现预期的功能。系统测试的目的在于确保软件正常运作，并实现其应有的功能，促进行中出现的错误和逻辑问题。系统测试不但可以找见程序运行中的系统错误，还可以找见程序运行的需要改进的地方，并去协助改良程序运行使其获得最高幅度的完备。世界一流的安装测试员可以增加软件品质，将软件系统错误概率降至最少。

6.2 功能测试

本系统的主要功能就是普通用户登录后，可搜索和浏览车位信息，并可进行车位预约；管理员登录系统后台后可对车位信息等进行管理，包括增改删查操作。测试设计如下所示：

登录模块功能测试

用户登录前首先需注册成为系统用户，使用账号和密码可进行登录。用户登录功能测试用例设计如下表所示：

表6-1 用户登录功功能测试用例

测试编号	测试目的	测试步骤	预期结果	实际结果	是否通过
TC001	验证有效登录	1. 输入正确的用户名和密码 <br> 2. 点击登录按钮	显示登录成功，跳转至用户首页	登录成功，跳转至用户首页	通过
TC002	验证空用户名登录	1. 不输入用户名，输入正确密码 <br> 2. 点击登录按钮	显示用户名不能为空提示信息	显示用户名不能为空提示信息	通过
TC003	验证空密码登录	1. 输入正确用户名，不输入密码 <br> 2. 点击登录按钮	显示密码不能为空提示信息	显示密码不能为空提示信息	通过
TC004	验证错误用户名登录	1. 输入错误的用户名和正确密码 <br> 2. 点击登录按钮	显示用户名或密码错误提示信息	显示用户名或密码错误提示信息	通过
TC005	验证错误密码登录	1. 输入正确用户名和错误密码 <br> 2. 点击登录按钮	显示用户名或密码错误提示信息	显示用户名或密码错误提示信息	通过

车位信息模块功能测试

车位信息模块测试包括车位信息展示功能测试、车位信息添加功能测试、车位信息搜索功能测试、车位预约功能测试。车位信息模块测试用例如表6.2-6.5所示。

车位信息展示功能测试用例设计如下表所示：

表6-2 车位信息展示功能测试用例

测试编号	测试目的	测试步骤	预期结果	实际结果	是否通过
TC001	验证正常展示车位信息	1. 进入车位信息展示页面 <br> 2. 浏览展示的车位信息内容	能够正常显示车位信息内容	车位信息内容正常显示	通过
TC002	验证车位信息链接跳转	1. 进入车位信息展示页面 <br> 2. 点击车位信息链接	能够跳转至相应车位信息详情页面	成功跳转至车位信息详情页面	通过
TC003	验证搜索功能	1. 进入车位信息展示页面 <br> 2. 使用搜索功能搜索车位信息	显示符合搜索条件的车位信息列表	显示符合搜索条件的车位信息列表	通过
TC004	验证车位类型展示	1. 进入车位信息展示页面 <br> 2. 选择车位类型	显示该分类下的车位信息列表	成功显示该分类下的车位信息列表	通过
TC005	验证车位信息的评论功能	1. 进入车位信息详情展示页面 <br> 2. 查看车位信息并发表评论	评论成功显示在车位信息页面	评论成功显示在车位信息页面	通过
TC006	验证车位信息车位预约页面跳转	1. 进入车位信息详情展示页面 <br> 2. 点击车位预约按钮	能够跳转至相应车位预约页面	成功跳转至车位预约页面	通过
TC007	验证车位预约页面跳转	1. 进入车位信息详情展示页面 <br> 2. 点击车位预约按钮	能够跳转至相应车位预约页面	成功跳转至车位预约页面	通过

车位信息添加功能测试用例设计如下表所示：

表6-3 车位信息添加功能测试用例

测试编号	测试目的	测试步骤	预期结果	实际结果	是否通过
TC001	验证添加车位信息	1. 进入车位信息添加界面 <br> 2. 输入车位信息 <br> 3. 点击添加按钮	车位信息成功添加到系统页面中	车位信息成功添加到系统页面中	通过
TC002	验证车位信息车位类型选择	1. 进入车位信息添加界面 <br> 2. 选择车位类型 <br> 3. 输入车位信息 <br> 4. 提交车位信息	根据选择的车位信息车位类型成功添加车位信息	根据选择的车位信息类型成功添加车位信息	通过
TC003	验证车位信息内容输入	1. 进入车位信息添加界面 <br> 2. 输入正确车位信息内容和答案 <br> 3. 点击添加按钮	车位信息内容成功录入系统	车位信息内容成功录入系统	通过
TC004	验证车位信息图片上传	1. 进入车位信息添加界面 <br> 2. 上传车位信息相关图片 <br> 3. 点击添加按钮	图片成功上传并与车位信息关联	图片成功上传并与车位信息关联	通过

车位信息搜索功能测试用例设计如下表所示：

表6-4 车位信息搜索功能测试用例

测试编号	测试目的	测试步骤	预期结果	实际结果	是否通过
TC001	验证车位信息输入车位类型搜索	1. 进入车位信息搜索界面 <br> 2. 输入车位类型 <br> 3. 确认并搜索	根据选择的车位类型关键词显示相关车位信息	根据选择的车位类型关键词成功显示相关车位信息	通过
TC002	验证车位信息输入车位类型搜索	1. 进入车位信息搜索界面 <br> 2. 输入车位类型 <br> 3. 确认并搜索	根据选择的车位类型关键词显示相关车位信息	根据选择的车位类型关键词成功显示相关车位信息	通过
TC003	验证车位信息选择车位名称搜索	1. 进入车位信息搜索界面 <br> 2. 输入车位名称 <br> 3. 确认并搜索	根据选择的车位名称关键词显示相关车位信息	根据选择的车位名称关键词成功显示相关车位信息	通过

车位预约功能测试用例设计如下表所示：

表6-5 车位预约功能测试用例

测试编号	测试目的	测试步骤	预期结果	实际结果	是否通过
TC001	验证未输入预约备注，点击提交	1. 进入车位预约界面 <br> 2.未输入预约备注，点击提交 <br> 3. 点击提交按钮	提示请输入预约备注	提示请输入预约备注	通过
TC002	验证未选择预约时间，点击提交	1. 进入车位预约界面 <br> 2.未未选择预约时间，点击提交 <br> 3. 点击提交按钮	提示请未选择预约时间	提示请未选择预约时间	通过
TC003	验证未选择预约时长，点击提交	1. 进入车位预约界面 <br> 2.未选择预约时长，点击提交 <br> 3. 点击提交按钮	提示请选择预约时长	提示请选择预约时长	通过

6.3 性能测试

（1）兼容性测试

表6-6 兼容性测试用例

用例编号	测试类型	测试目标	操作过程	预期结果
兼容性_01	设备兼容性	测试系统在不同设备上的表现	在多种设备上访问系统并记录表现	系统在各种设备上都能正常加载和显示页面
兼容性_02	浏览器兼容性	测试系统在不同浏览器上的表现	在多种浏览器中访问系统并记录表现	系统在各种主流浏览器上都能正常加载和显示页面
兼容性_03	分辨率兼容性	测试系统在不同分辨率下的显示效果	在不同分辨率的设备上访问系统并记录表现	系统在各种分辨率下都能适应并正常显示内容
兼容性_04	操作系统兼容性	测试系统在不同操作系统上的运行情况	在不同操作系统上访问系统并记录表现	系统能够在常用操作系统上正常运行和显示

（2）性能测试

表6-7 性能测试用例

用例编号	测试类型	测试目标	操作过程	预期结果
性能_01	负载测试	测试系统在正常负载下的性能	逐步增加用户数来模拟不同的负载情况	系统能够稳定处理并响应不同数量的用户请求
性能_02	压力测试	测试系统在极端负载下的性能	以超过系统承受极限的用户数来测试系统	系统能够在高负载情况下仍然保持正常运行
性能_03	并发测试	测试系统能同时处理多少并发用户请求	同时发送多个并发用户请求来测试系统性能	系统能够有效地处理多个并发请求
性能_04	数据量测试	测试系统在大数据量下的性能	向系统添加大量数据并测试系统响应时间	系统能够在大数据量情况下保持较快的响应时间

6.4 测试结果

全部测试用例都已通过，且不存在漏洞，实现了本论文开始时所作要求和期望。本系统运行稳定，使用流畅，可以满足客户需求。试运行后进行系统评估，可以认为该系统达到下单的目标要求，可以满足用户的需求，也满足了系统开发前所作目标。系统在经过大量重复测试后运行十分稳定，安全实用，功能模块已经达到下单目标所需。在规定的时间内实现系统的大部分功能，且满足要求，节省开发成本，有助于提高科学管理水平，符合本人经济情况。

结论

在智能化停车场管理系统的多模块协同设计与优化中，我们通过普通用户、财务人员以及管理员等角色的划分，实现了多层次的用户管理和权限控制。通过首页、通知公告、新闻资讯、车位信息等功能模块，提供了便捷高效的车位管理体验。同时，点赞、收藏和发布评论等功能的引入，进一步增强了平台的交互性和用户满意度，有效保障了交易的公平性和平台的稳定运行。资源管理和公告管理的实施，不仅丰富了平台的内容，也促进了用户之间的信息交流与互动。

在未来的发展中，可以进一步优化系统的响应速度和用户体验，加强对用户行为的分析与挖掘，以实现个性化推荐和精准营销。同时，结合大数据和人工智能技术，提升平台的智能化水平，为用户提供更加智能化、便捷化的服务。此外，加强对安全性的防护和隐私保护，是平台未来发展的重要方向之一，保障用户信息的安全与私密性，维护良好的用户口碑和品牌形象。

通过不断优化和创新，智能化停车场管理系统将更好地满足用户的多样化需求，成为用户信赖和选择的首要平台之一。通过本次项目，我不仅深入理解了Django技术的应用和智能化停车场管理系统的设计思路，也积累了丰富的实际开发经验。未来，我将进一步优化系统的稳定性和安全性，引入更多智能化和个性化的功能，以更好地满足用户需求和市场变化。

参考文献

黄维.基于B/S模式的虚拟网络宠物安全管理体系分析[J].信息系统工程,2024,(05):4-7.
杨帅.TOMCAT负载优化的研究与应用[J].信息系统工程,2021,(01):122-123.
邱红丽,张舒雅.基于Django框架的web项目开发研究[J].科学技术创新,2021,(27):97-98.
段艺,涂伟忠.Django开发从入门到实践[M].机械工业出版社:202211.635.
李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
肖睿,李鲲程,范效亮,等.MySQL数据库应用技术及实践[M].人民邮电出版社:202206.228.
明日科技.快速上手Python[M].化学工业出版社:202211.337.
明日科技.Python Web开发手册[M].化学工业出版社:202201.411.
Pradhan G ,Prusty R M ,Negi S V , et al.Advanced IoT-integrated parking systems with automated license plate recognition and payment management[J].Scientific Reports,2025,15(1):2388-2388.
Chandra I ,Singh K N ,Samuel P , et al.Coordinated charging of EV fleets in community parking lots to maximize benefits using a three-stage energy management system[J].Scientific Reports,2024,14(1):32026-32026.
Janowski A ,Hüsrevoğlu M ,Bilozor R M .Sustainable Parking Space Management Using Machine Learning and Swarm Theory—The SPARK System[J].Applied Sciences,2024,14(24):12076-12076.
钟岚.智能停车场管理信息系统集成技术分析[J].科技创新与应用,2024,14(26):92-95.
王珏.城市智能化停车系统设计问题研究[D].石家庄铁道大学,2024.
张兰峰,于合宁,刘鑫宇.智慧园区停车场管理系统设计[J].无线互联科技,2023,20(18):16-18.
何露莹.大型智能停车场管理系统的设计与实现[D].桂林电子科技大学,2023.
于海娇.基于图像自动识别的停车场信息管理系统设计[J].无线互联科技,2023,20(09):83-85.
龚华堂.智能停车信息管理系统的构建方案[J].信息与电脑(理论版),2021,33(14):101-104.
丁姝萌,辜林.基于分布式设备及智慧决策的停车场管理系统[J].软件,2021,42(06):13-15.
田金博.多停车场信息协同管理系统设计与实现[D].长安大学,2021.
杨波,车辉,邢慧芬,等.基于物联网的智慧停车系统设计与实现[J].物联网技术,2021,11(02):81-83.

致谢

时光荏苒，大学的学业生涯即将画上美好的句号。在这段时光里，我深感老师的热情与友谊，校长对学生的关爱深深印在我的心中。老师们时常关心我们的生活状况，关切我们的旅游、寝室和学习环境，使我们感受到了温馨与关怀。在此，我想表达对那些曾经给予我帮助的人们的深深感激之情。

首先，我要衷心感谢我的导师。无论是在学业上还是生活中，您都给予我巨大的支持与启发。这些年来，在您的教导下，我不仅学到了丰富的知识，还领悟了做人的真谛。您的认真和待人之道让我受益匪浅，我感激能够成为您的学生。

同时，感谢我的专业课老师们。没有你们的精心教导，我的论文也不可能如此顺利。我所学到的知识将成为我未来发展的重要动力。

感谢同学们，写作过程中遇到的问题，得到了同学们的耐心指导和丰富参考材料。你们给予了我很多帮助，感谢你们对我的支持。

最后，感谢我的父母，是你们的支持和鼓励让我能够顺利完成学业。你们为我付出了辛勤的努力和无私的关爱，是我坚强前行的后盾。在即将离开校园，我深感家庭的温馨和爱意，这些将是我未来奋斗的力量源泉。

感谢你们一直以来的支持和陪伴，让我在大学的日子里无论遇到什么困难都感到温馨而坚定。未来，我将以更加饱满的热情投入社会工作，为家人和自己创造更美好的未来。再次感谢大家的陪伴与关爱！

附录

系统关键代码

登录代码如下：

def Login(self, ctx):

print("===================登录=====================")

ret = {

"error": {

"code": 70000,

"message": "账户不存在",

}

body = ctx.body

password = md5hash(body["password"]) or ""

obj = service_select("user").Get_obj(

{"username": body["username"]}, {"like": False}

)

if obj:

user_group = service_select("user_group").Get_obj({'name': obj['user_group']}, {"like": False})

if user_group and user_group['source_table'] != '':

user_obj = service_select(user_group['source_table']).Get_obj({"user_id": obj['user_id']}, {"like": False})

if user_obj['examine_state'] == '未通过':

ret = {

"error": {

"code": 70000,

"message": "账户未通过审核",

}

return ret

if user_obj['examine_state'] == '未审核':

ret = {

"error": {

"code": 70000,

"message": "账户未审核",

}

return ret

if obj["state"] == 1:

if obj["password"] == password:

timeout = timezone.now()

timestamp = int(time.mktime(timeout.timetuple())) * 1000

token = md5hash(str(obj["user_id"]) + "_" + str(timestamp))

ctx.request.session[token] = obj["user_id"]

service_select("access_token").Add(

{"token": token, "user_id": obj["user_id"]}

)

obj["token"] = token

ret = {

"result": {"obj": obj}

}

else:

ret = {

"error": {

"code": 70000,

"message": "密码错误",

}

else:

ret = {

"error": {

"code": 70000,

"message": "用户账户不可用，请联系管理员",

}

return ctx.response(json.dumps(ret, ensure_ascii=False))

注册代码如下：

def Register(self, ctx):

print("===================注册=====================")

userService = service_select("user")

body = ctx.body

if "username" not in body and body["username"] == '':

return ctx.response(json.dumps({

"error": {

"code": 70000,

"message": "用户名不能为空",

}

}, ensure_ascii=False))

if "user_group" not in body and body["user_group"] == '':

return ctx.response(json.dumps({

"error": {

"code": 70000,

"message": "用户组不能为空",

}

}, ensure_ascii=False))

if "password" not in body and body["password"] == '':

return ctx.response(json.dumps({

"error": {

"code": 70000,

"message": "密码不能为空",

}

}, ensure_ascii=False))

post_param = body

post_param['nickname'] = body["nickname"] or ""

post_param['password'] = md5hash(body["password"])

obj = userService.Get_obj({"username": post_param['username']}, {"like": False})

if obj:

return ctx.response(json.dumps({

"error": {

"code": 70000,

"message": "用户名已存在",

}

}, ensure_ascii=False))

ret = {

"error": {

"code": 70000,

"message": "注册失败",

}

bl = userService.Add(post_param)

if bl:

ret = {

"result": {

"bl": True,

"message": "注册成功"

}

return ctx.response(json.dumps(ret, ensure_ascii=False))

找回密码代码如下：

def Forget_password(self, ctx):

print("===================修改密码=====================")

ret = {

"error": {

"code": 70000,

"message": "用户信息不能没有"

}

body = ctx.body

if not body["code"]:

return {

"error": {

"code": 70000,

"message": "验证码不存在或者错误"

}

obj = service_select("user").Get_obj(

{"username": body["username"]}, {"like": False}

)

if not obj:

return {

"error": {

"code": 70000,

"message": "用户名不存在或者错误"

}

password = md5hash(body["password"])

if not password:

return {

"error": {

"code": 70000,

"message": "密码不存在或者错误"

}

bl = service_select("user").Set({"user_id": obj["user_id"]}, {"password": password})

if bl:

ret = {"result": {"bl": True, "message": "修改成功"}}

else:

ret = {

"error": {

"code": 70000,

"message": "修改失败",

}

return ctx.response(json.dumps(ret, ensure_ascii=False))

修改密码代码如下：

def Change_password(self, ctx):

print("===================修改密码=====================")

ret = {

"error": {

"code": 70000,

"message": "账号未登录",

}

request = ctx.request

headers = request.headers

if ("x-auth-token" in headers) and headers["x-auth-token"]:

token = headers["x-auth-token"]

user_id = tokenGetUserId(token, request)

userService = service_select("user")

body = ctx.body

password = md5hash(body["o_password"])

obj = userService.Get_obj({"user_id": user_id, "password": password}, {"like": False})

if obj:

password = md5hash(body["password"])

bl = userService.Set({"user_id": user_id}, {"password": password})

if bl:

ret = {"result": {"bl": True, "message": "修改成功"}}

else:

ret = {

"error": {

"code": 70000,

"message": "修改失败",

}

else:

ret = {

"error": {

"code": 70000,

"message": "密码错误",

}

else:

ret = {

"error": {

"code": 70000,

"message": "账户未登录",

}

return ctx.response(json.dumps(ret, ensure_ascii=False))

增删查改代码如下：

增

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

return {"error": error}

result = self.service.Add(body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Add_after(ctx, result)

if res:

result = res

res = self.Events("add_after", ctx, result)

if res:

result = res

return {"result": result}

else:

return {"error": {"code": 10000, "message": "已存在"}}

删

def Del(self, ctx):

if len(ctx.query) == 0:

errorMsg = {"code": 30000, "message": "删除条件不能为空！"}

return errorMsg

result = self.service.Del(ctx.query, self.config)

if self.service.error:

return {"error": self.service.error}

return {"result": result}

改

def Set(self, ctx):

error = self.Set_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("set_before", ctx, None)

if error["code"]:

return {"error": error}

query = ctx.query

if 'page' in query.keys():

del ctx.query['page']

if 'size' in query.keys():

del ctx.query['size']

if 'orderby' in query.keys():

del ctx.query['orderby']

result = self.service.Set(ctx.query, ctx.body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Set_after(ctx, result)

if res:

result = res

res = self.Events("set_after", ctx, result)

if res:

result = res

return {"result": result}

查多条数据：

def Get_list(self, ctx):

query = dict(ctx.query)

config_plus = {}

if "field" in query:

field = query.pop("field")

config_plus["field"] = field

if "page" in query:

config_plus["page"] = query.pop("page")

if "size" in query:

config_plus["size"] = query.pop("size")

if "orderby" in query:

config_plus["orderby"] = query.pop("orderby")

if "like" in query:

config_plus["like"] = query.pop("like")

if "groupby" in query:

config_plus["groupby"] = query.pop("groupby")

count = self.service.Count(query)

lst = []

if self.service.error:

return {"error": self.service.error}

elif count:

lst = self.service.Get_list(query,

obj_update(self.config, config_plus))

if self.service.error:

return {"error": self.service.error}

self.interact_list(ctx, lst)

return {"result": {"list": lst, "count": count}}

查一条数据：

def Get_obj(self, ctx):

query = dict(ctx.query)

config_plus = {}

if "field" in query:

field = query.pop("field")

config_plus["field"] = field

obj = self.service.Get_obj(query, obj_update(self.config, config_plus))

if self.service.error:

return {"error": self.service.error}

if obj:

self.interact_obj(ctx, obj)

return {"result": {"obj": obj}}

免费领取项目源码+数据库，请关注❥点赞收藏并私信博主，谢谢~

智能化停车场管理系统设计与优化-计算机毕业设计源码16647

目 录

1 绪论

2 相关技术介绍

2.1 B/S体系结构

2.2 Tomcat简介

3 系统分析

5 智能化停车场管理系统详细设计与实现

6系统测试

免费领取项目源码+数据库，请关注❥点赞收藏并私信博主，谢谢~

目录
