如何系统化的测试半导体SECS通信

SECS/GEM Communication

目次

1. 概述 4
2. 软件运行环境 4
3. 安装与启动 4
4. 功能 5
   4.1. 工程的创建 5
   4.2. 设备通信文件管理（创建、打开） 6
   4.3. 设备通信流程定义 6
   4.4. 设备通信消息定义（含数据结构） 7
   4.5. 设备通信事件定义（自动化系统用） 9
   4.6. 设备通信调试 9
   4.7. 设备异常通信 12
   4.8. 设备通信日志 13

1. 概述
   本软件只适用于SECSII标准的自动化设备，提供工程式程序代码解决方案。主要功能:工程定义、设备通信文件的定义、设备通信流程定义、设备通信消息定义（包含数据结构）、设备通信事件定义、设备调试（地址、端口、日志）

2. 软件运行环境
   该软件基于JAVA SWING开发，硬件的要求不是很高，只要能跑JAVA程序即可。
   软件方面：

3. OS可使用WINDOWS、LINUX等相关OS平台。

4. JAVA版本 > 1.8
   ![在这里插入图片描述](https://img-blog.csdnimg.cn/20210525220137792.png

5. 安装与启动
   安装JAVA环境，请使用1.8或以上版本，(已配置JAVA环境的可跳过该安装步骤，但需确定版本是否>=1.8)
   下载地址：https://www.oracle.com/java/technologies/javase-jdk11-downloads.html

配置环境变量(Windows版为例)
安装JAVA成功后，设置JAVA_HOME并将其增加到环境PATH中。

配置环境变量结束，打开命令提示符，测试下配置是否成功。
运行命令：java –version
出现以下结果则OK，否则只能查找原因。

启动程序
使用脚本启动：
Linux ：exec java –noverify –jar isecs-0.0.1-snapshot.jar -Djava.io.tmpdir=/tmp/ems/isecs
Windows ：java –noverify -jar -Dfile.encoding=UTF-8 isecs-0.0.1-snapshot.jar

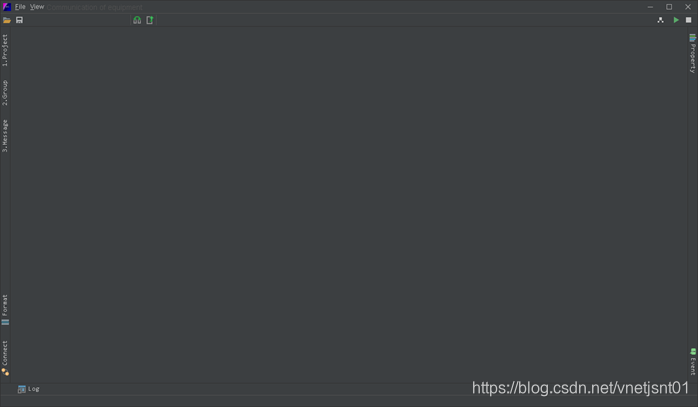

初次启动的结果：
硬件配置低的情况Splash界面会稍微长些，请耐心等候。

4. 功能
   4.1. 工程的创建

软件打开后，点击保存按钮，选择工程文件保存的路径，并命名为XXX工程文件（如:secs.manager），系统自动在该路径下生成secs.manager.ias文件以及相关配置文件，请勿删除下图的文件及文件夹。
