在这一节中，我们将深入探讨图数据库与图论的基础知识，帮助大家理解图数据模型、图数据库与传统关系型数据库的差异、以及图论中的基本概念与常见算法。通过生动的例子和详细的解释，我们将使您对图数据库的工作原理及应用场景有一个清晰的认识，并为后续的进阶学习奠定基础。
1. 图数据模型：节点、边与属性
1.1 什么是图数据模型？
图数据模型是一种通过图结构表示和存储数据的方法。在这种模型中，节点（也叫“顶点”）代表数据实体，边（也叫“连线”或“关系”）表示节点之间的关系，而属性则描述节点和边的具体特征。图数据模型能够自然地表达复杂的关系，例如社交网络中的朋友关系、电子商务中的商品推荐、物联网中的设备连接等。
图数据模型的三个基本元素：
- 节点（Vertex）：表示实体。例如，在社交网络中，节点可能代表一个用户；在物流网络中，节点代表一个仓库。
- 边（Edge）：表示实体之间的关系。例如，在社交网络中，边表示用户之间的朋友关系；在交通图中，边代表两个城市之间的交通路线。
- 属性（Property）：描述节点和边的额外信息。例如，一个用户节点可能包含姓名、年龄、地址等属性；一条边可能表示用户之间的互动频率或交易金额。
举例说明： 想象一下，您正在构建一个社交网络图。每个用户都是一个节点，用户之间的“朋友”关系则由边连接。每个节点不仅有唯一的ID，还可以有属性，如姓名、性别、年龄、兴趣爱好等。每条边也可以有属性，例如“好友时长”、“互动频次”等。
图数据库代码示例： 使用Neo4j作为图数据库的例子，下面是如何通过Cypher查询语言插入一个用户节点和表示朋友关系的边：
cypher
// 创建用户节点
CREATE (a:User {name: "Alice", age: 30})
CREATE (b:User {name: "Bob", age: 25})
// 创建好友关系
CREATE (a)-[:FRIEND]->(b)
在这个例子中，a和b是两个用户节点，FRIEND是表示用户之间朋友关系的边，节点和边都带有属性，如name和age。
1.2 图数据库的基本概念
图数据库是一种专门用于存储图数据模型的数据库。与关系数据库不同，图数据库的核心概念是节点、边和属性，它以图的形式存储和组织数据，并通过图的遍历、查询和推理来实现复杂的查询操作。
常见的图数据库包括：
- Neo4j：流行的图数据库，使用Cypher查询语言，广泛应用于社交网络分析、推荐系统等。
- ArangoDB：支持图数据、文档数据、键值对数据的多模型数据库。
- Amazon Neptune：亚马逊提供的托管图数据库服务，支持属性图和RDF图。
图数据库的特点：
- 图形结构存储：图数据库将数据直接存储为图，节点和边的关系直接表现，无需转换为表格。
- 高效的关系查询：能够高效地进行复杂的关系查询，特别是多层次、复杂关系查询。
- 灵活的扩展性：支持动态地增加节点、边和属性，能够适应多变的需求。
1.3 图数据库与关系数据库的差异

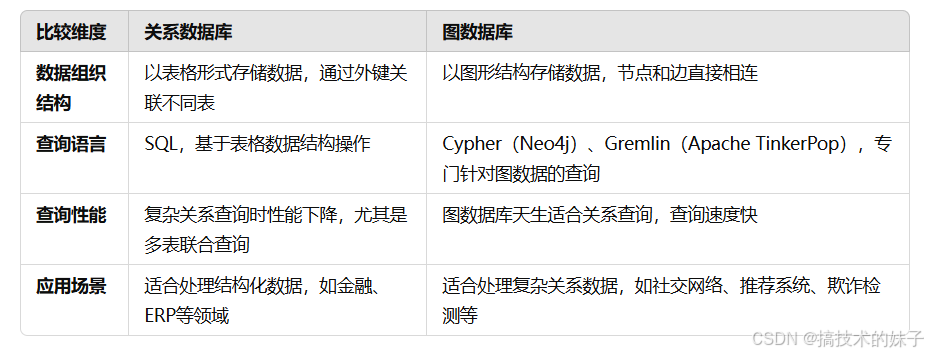

图数据库与关系数据库在结构、查询方式和应用场景等方面有显著差异，以下是具体对比：
举个例子： 假设您需要查询一个社交网络中用户A及其朋友的朋友的朋友。使用关系数据库，您可能需要多次联合查询，且每次查询都要执行复杂的表连接。而在图数据库中，这个查询可以通过图遍历一次性完成，效率要高得多。
查询示例： 在Neo4j中，我们可以通过下面的Cypher查询来查找用户A的朋友的朋友的朋友：
cypher
复制代码
MATCH (a:User {name: "Alice"})-[:FRIEND*3]-(friend)
RETURN friend.name
该查询使用[:FRIEND*3]表示查找与用户A相连的三层朋友关系，查询结果直接给出相关的朋友节点名称。
1.4 图数据库的应用场景
图数据库在处理复杂关系和大规模网络数据方面表现出色，以下是几个典型应用场景：
**- 社交网络分析：**例如，Facebook和Twitter都使用图数据库来表示用户关系和互动行为。
**- 推荐系统：**电商平台使用图数据库分析用户与商品之间的关系，进行个性化推荐。
**- 欺诈检测：**在金融领域，图数据库帮助检测信用卡欺诈、洗钱等行为。
**- 知识图谱：**构建复杂的知识图谱，推动智能搜索与问答系统的发展。
2. 图论基础
图论是数学中的一个重要分支，主要研究图的性质、结构和相关算法。图论为我们提供了理解图数据库的理论基础，包括图的表示方法、图遍历算法、最短路径算法和社区发现等。
2.1 图的表示方法
在图论中，图通常使用邻接矩阵和邻接表来表示。
- 邻接矩阵： 邻接矩阵是一种二维矩阵，用来表示图中节点与节点之间的连接关系。如果节点iii和节点jjj之间有边，则矩阵中的对应元素为1，否则为0。
- 优点：适用于稠密图，查找节点间是否有边的时间复杂度为O(1)。
- 缺点:对于稀疏图，空间浪费较大。
- 邻接表： 每个节点存储一个链表，链表中的元素是与该节点相连的节点。
- 优点：节省空间，适用于稀疏图。
- 缺点：查找节点间关系的时间复杂度较高。
2.2 图的遍历算法
图的遍历是指按照某种规则访问图中所有节点的过程。常见的图遍历算法有：
2.2.1 深度优先搜索（DFS）
深度优先搜索（DFS，Depth-First Search是一种从起始节点开始，沿着图的边深入到未访问的节点，直到无法继续深入后回溯，访问图中所有节点的算法。DFS通过使用递归或者栈结构来实现。
工作原理：
选择一个起始节点，并标记为已访问。
访问该节点的一个未访问的邻居，并继续递归访问邻居的邻居。
如果当前节点的所有邻居都已被访问，则回溯到上一个节点，继续寻找未访问的邻居。
重复这个过程，直到所有节点都被访问过。
DFS的遍历顺序是沿着图的深度进行的，访问尽可能深的节点，直到遇到死胡同，然后回溯。
DFS的实现：
python
复制代码
深度优先搜索算法（DFS）的实现def dfs(graph, start):
visited = set() 用来记录已访问的节点def dfs_recursive(node):if node not in visited:print(node, end=" ") 访问节点
visited.add(node) 标记为已访问for neighbor in graph[node]: 遍历邻居节点
dfs_recursive(neighbor)
dfs_recursive(start)
图的表示（邻接表）
graph = {'A': ['B', 'C'],'B': ['A', 'D', 'E'],'C': ['A', 'F'],'D': ['B'],'E': ['B', 'F'],'F': ['C', 'E']
}
从节点 'A' 开始深度优先搜索
dfs(graph, 'A')
输出：
A B D E F C
应用场景：
拓扑排序:在有向无环图（DAG）中，DFS可以帮助进行拓扑排序，即按照图中节点的依赖关系排序。例如，编排任务或处理依赖关系时，DFS能够按顺序访问节点，确保没有依赖关系的任务可以先执行。
连通分量的求解：DFS可以用来识别图中的连通分量。通过从一个未被访问的节点出发，DFS可以遍历整个连通分量，标记所有与该节点连通的节点。
寻找路径：在图中，DFS可以用于寻找从一个节点到另一个节点的路径，特别是在求解迷宫问题时，可以利用DFS找到一条可行路径。
2.2.2 广度优先搜索（BFS）
广度优先搜索（BFS，Breadth-First Search是一种从起始节点开始，先访问所有邻居节点，然后再逐层访问邻居的邻居，直到所有节点都被访问的算法。BFS使用队列（Queue）结构实现，保证了按照层级顺序逐层访问节点。
工作原理：
- 选择一个起始节点，并将其加入队列。
- 从队列中取出一个节点，访问它，并将该节点的所有未访问的邻居加入队列。
- 重复上述过程，直到队列为空，即所有节点都被访问。
BFS的遍历顺序是层次遍历的，即从起始节点开始，首先访问所有邻居节点，然后再访问这些邻居的邻居节点。
BFS的实现：
python
复制代码
广度优先搜索算法（BFS）的实现from collections import deque
def bfs(graph, start):
visited = set() 用来记录已访问的节点
queue = deque([start]) 使用队列
visited.add(start)while queue:
node = queue.popleft() 取出队列中的第一个节点print(node, end=" ") 访问节点for neighbor in graph[node]:if neighbor not in visited:
visited.add(neighbor) 标记邻居为已访问
queue.append(neighbor) 将邻居加入队列图的表示（邻接表）
graph = {'A': ['B', 'C'],'B': ['A', 'D', 'E'],'C': ['A', 'F'],'D': ['B'],'E': ['B', 'F'],'F': ['C', 'E']
}
从节点 'A' 开始广度优先搜索
bfs(graph, 'A')
输出：
A B C D E F
应用场景：
- 最短路径问题：BFS特别适用于寻找无权图中两个节点之间的最短路径。在BFS的每一层中，节点距离起始节点的距离逐渐增加，因此BFS能够找到最短路径。
- 层次遍历：BFS适合用于图的层次遍历，例如在社交网络中寻找某个用户的“好友”层次，或者在树结构中查找节点的层次关系。
- Web爬虫：BFS通常用于实现Web爬虫，逐步爬取网页及其链接，按照链接的层级进行抓取。

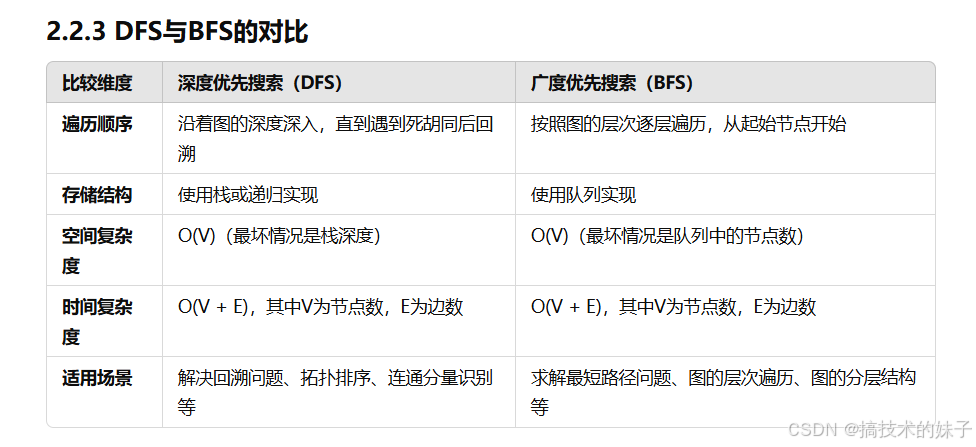

2.2.3 DFS与BFS的对比
2.2.4 小结
- 深度优先搜索（DFS:适用于需要回溯的场景，例如拓扑排序和连通分量的求解。它通过递归或栈的方式深入节点，直到无法继续再回溯。
- 广度优先搜索（BFS:适用于寻找最短路径、层次遍历等问题，保证了按层次逐步访问节点，常用于图的遍历和路径问题。
通过这两种遍历算法的学习，您可以根据具体问题的需求选择合适的算法进行图的处理，优化查询效率并解决实际业务中的图论问题。
练习与思考题
- 给定一个无向图，使用DFS和BFS分别计算从节点A到所有其他节点的遍历顺序。
- 在一个有向图中，如何利用DFS实现拓扑排序？
- 设计一个程序，使用BFS找到图中两个节点之间的最短路径，并输出路径的节点顺序。
通过上述练习，您将更好地理解DFS与BFS的实际应用和区别。
2.3 最短路径问题
2.3.1 Dijkstra算法
Dijkstra算法是一种经典的贪心算法，主要用于计算单源最短路径，即从一个源节点出发，计算到所有其他节点的最短路径。该算法的核心思想是从源节点开始，每次选择距离当前已知最短路径最短的节点进行扩展，直到所有节点都被访问过。
Dijkstra算法的工作原理：
- 初始化：设定源节点到其他节点的距离为无穷大，源节点的距离为0。创建一个优先队列用于存储当前节点及其最短路径。
- 每次从队列中取出一个最短路径最小的节点，将其标记为已访问，并检查该节点的邻接节点。
- 对于每个未访问的邻接节点，如果通过当前节点能够得到更短的路径，则更新该邻接节点的最短路径。
- 重复步骤2和3，直到所有节点都被访问。
Dijkstra算法适用于边权为非负数的图，因为如果图中有负权边，算法会出现错误。
Dijkstra算法的实现：
python
复制代码
import heapq
def dijkstra(graph, start):# 初始化最短路径字典，所有节点的距离设为无穷大
shortest_paths = {node: float('inf') for node in graph}
shortest_paths[start] = 0 # 起始节点的最短路径为0
pq = [(0, start)] # 优先队列，存储(距离, 节点)while pq:
current_distance, current_node = heapq.heappop(pq) # 取出当前距离最小的节点# 如果当前节点的距离已经被更新，跳过该节点if current_distance > shortest_paths[current_node]:continuefor neighbor, weight in graph[current_node].items():
distance = current_distance + weight# 如果通过当前节点到达邻居的距离更短，则更新邻居的最短距离if distance < shortest_paths[neighbor]:
shortest_paths[neighbor] = distance
heapq.heappush(pq, (distance, neighbor)) # 将邻居加入队列return shortest_paths
# 图的表示（邻接表），每个节点到邻居节点的权值
graph = {'A': {'B': 1, 'C': 4},'B': {'A': 1, 'C': 2, 'D': 5},'C': {'A': 4, 'B': 2, 'D': 1},'D': {'B': 5, 'C': 1}
}
# 从节点 'A' 开始计算最短路径
shortest_paths = dijkstra(graph, 'A')
print(shortest_paths)
输出：
{'A': 0, 'B': 1, 'C': 3, 'D': 4}
时间复杂度：
- Dijkstra算法的时间复杂度是 O(E + VlogV)，其中E是图中的边数，V是节点数。
- 其中使用优先队列（堆）的原因是它能在每次取出最小距离的节点时，保持较低的时间复杂度。
适用场景： - 路由算法：Dijkstra算法广泛应用于各种网络中，计算数据包传输的最短路径，如计算互联网中的路由。
- 图的最短路径问题：如地图应用中计算从一个城市到另一个城市的最短路径。
2.3.2 Bellman-Ford算法
Bellman-Ford算法是另一种计算单源最短路径的算法，它能够处理带有负权边的图，并且能够检测图中是否存在负权回路（即路径总权重为负的环路）。
Bellman-Ford算法的工作原理：
- 初始化：设定源节点到其他节点的距离为无穷大，源节点的距离为0。
- 对图中的每一条边进行松弛操作。松弛操作的意思是，如果当前边能使路径变得更短，则更新最短路径。
- 重复进行V-1次（V为节点数），因为最短路径最多需要V-1步。
- 再进行一次松弛操作，如果此时还可以更新最短路径，则说明图中存在负权回路。
Bellman-Ford算法的实现：
python
def bellman_ford(graph, start):# 初始化最短路径字典，所有节点的距离设为无穷大
shortest_paths = {node: float('inf') for node in graph}
shortest_paths[start] = 0 # 起始节点的最短路径为0# V-1 次松弛操作for _ in range(len(graph) - 1):for node in graph:for neighbor, weight in graph[node].items():if shortest_paths[node] + weight < shortest_paths[neighbor]:
shortest_paths[neighbor] = shortest_paths[node] + weight
# 检查是否存在负权回路for node in graph:for neighbor, weight in graph[node].items():if shortest_paths[node] + weight < shortest_paths[neighbor]:print("Graph contains a negative weight cycle")return Nonereturn shortest_paths
# 图的表示（邻接表），每个节点到邻居节点的权值
graph = {'A': {'B': 1, 'C': 4},'B': {'C': 2, 'D': 5},'C': {'D': 1},'D': {'B': -10}
}
# 从节点 'A' 开始计算最短路径
shortest_paths = bellman_ford(graph, 'A')
if shortest_paths:print(shortest_paths)
输出：
sql
Graph contains a negative weight cycle
时间复杂度：
- Bellman-Ford算法的时间复杂度是 O(VE)，其中V是节点数，E是边数。
- 该算法需要对每一条边进行V-1次松弛操作，因此时间复杂度相对较高。
适用场景： - 负权边的图：当图中存在负权边时，Bellman-Ford算法能够正确处理。
- 负权回路检测：如果需要检测图中是否有负权回路，Bellman-Ford算法是一个很好的选择。
- 图的优化问题：适用于解决带有负权边的优化问题，特别是那些对路径最短要求较高的场景。

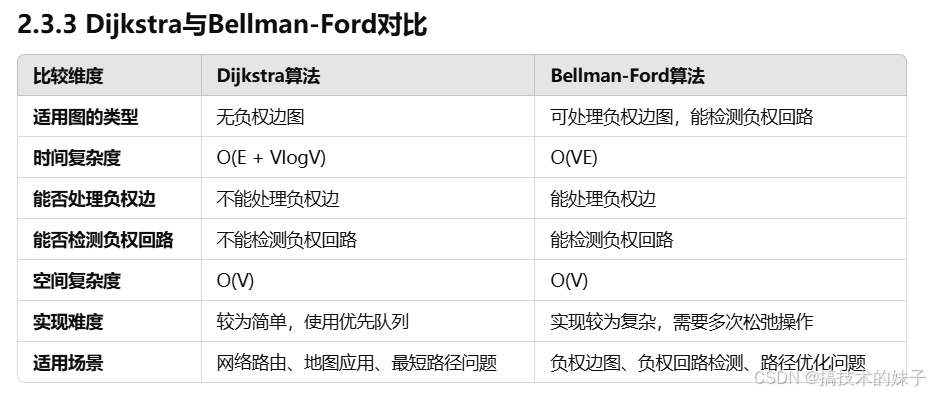

2.3.3 Dijkstra与Bellman-Ford对比
2.3.4 小结
- Dijkstra算法是最常用的单源最短路径算法，适用于边权非负的图，运行效率较高，常用于实际应用中。
- Bellman-Ford算法虽然效率较低，但能够处理带有负权边的图，并且具有检测负权回路的能力，适用于更为复杂的图。
通过理解这两种算法的原理和实现，您可以根据实际问题选择合适的算法来求解最短路径问题。
练习与思考题
- 给定一个无向图，使用Dijkstra算法和Bellman-Ford算法分别计算从源节点到所有其他节点的最短路径。
- 给定一个有负权回路的图，使用Bellman-Ford算法检测图中是否存在负权回路，并输出相应信息。
- 在实践中，如何选择最合适的最短路径算法来解决问题？请结合实际情况讨论Dijkstra和Bellman-Ford的优缺点。
2.4 社区发现
社区发现是图论中的一个重要问题，用于识别图中节点之间的密切联系群体。常见的算法有：
- Louvain算法：基于模块度优化的社区发现算法。
-Girvan-Newman算法：基于边介数中心性进行社区划分的算法。
总结
通过这一节的学习，您应该对图数据库的基本概念、图论中的重要算法、以及它们在实际应用中的作用有了更深入的理解。图数据库特别擅长处理复杂的关系型数据，广泛应用于社交网络分析、推荐系统、欺诈检测等领域。在后续的课程中，我们将结合更多实际案例，深入探讨如何在不同业务场景中有效利用图数据库。
