什么是TreeATE测试组件

基于TreeATE平台特定接口，专为上层测试脚本提供服务的组件称为TreeATE测试组件。测试组件通常以DLL文件形式存在。当然大家可参照样例中js或py后缀的文件作为组件，这些也是为了某些测试需要自定义的测试组件，但本文不作描述。
一般控制某个特定的仪器或产品时，可以将该部分分装成测试组件。以下就以源代码中Plugins/TA_MsgBox组件为例，介绍如何通过QT开发TreeATE测试组件。

新建项目工程

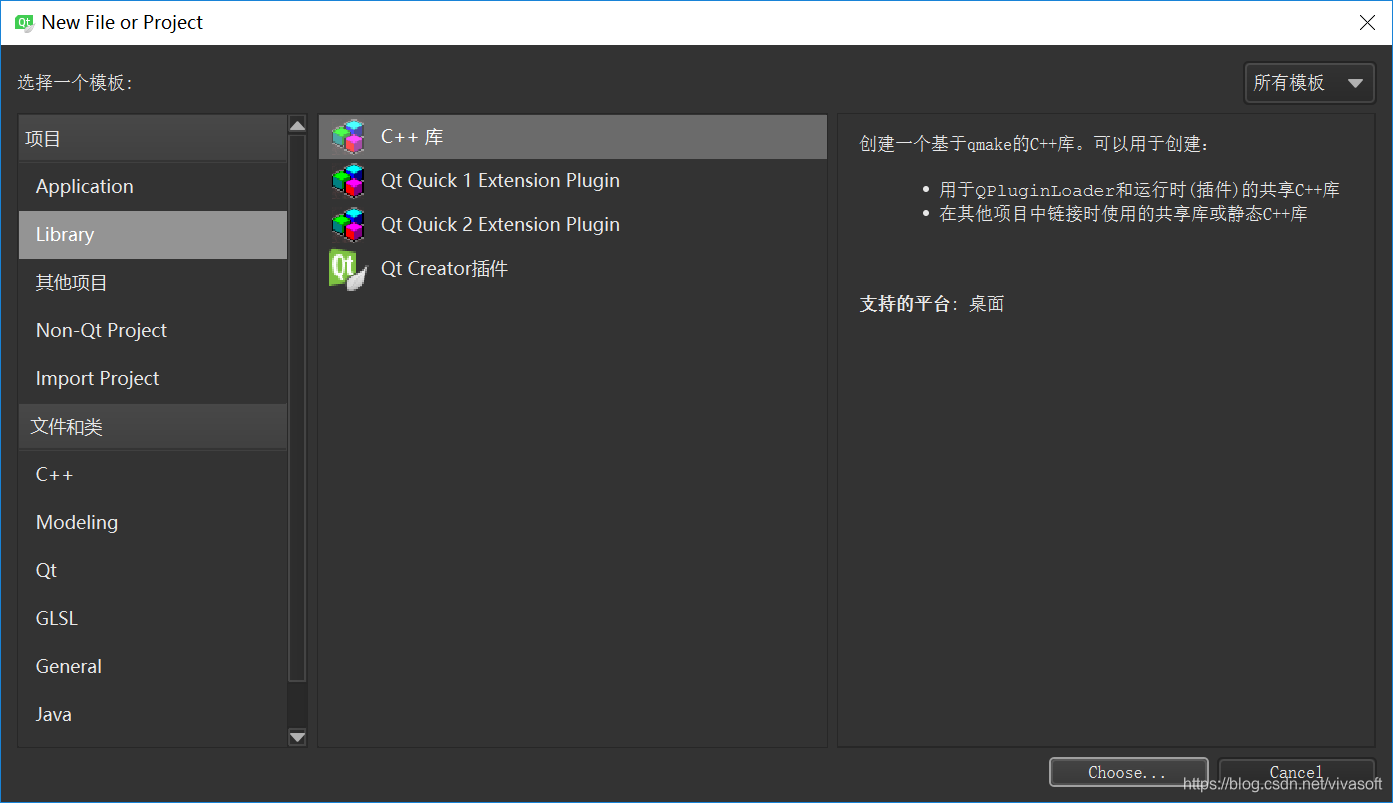

打开QT Creator，选择“文件”->“新建文件或项目”菜单，显示对话框。在这里插入图片描述
在该对话框的“项目”中选择“Library”->“C++库”，再下一步选择“共享库”，并设置好测试组件名称（请根据实际情况定义测试组件名称），本样例的名称为TA_MsgBox。点击“下一步”直到创建测试组件工程。

定义导出接口

仍然以TA_MsgBox为例，打开头文件ta_msgbox.h

///
/// @brief         common of the MessageBox
/// @author        David Yin  2018-12 willage.yin@163.com
///
/// @license       GNU LGPL v3
///
/// Distributed under the GNU GPL v3 License
/// (See accompanying file LICENSE or copy at
/// http://www.gnu.org/licenses/gpl.html)
///

#include <QObject>
extern "C" TA_MSGBOXSHARED_EXPORT void* CreateDeviceInst(const char *strPara);
class TA_MSGBOXSHARED_EXPORT TA_MsgBox : public QObject
{
    Q_OBJECT
public:
    TA_MsgBox();

public slots:
    bool BandObj(const QString& obj);
    QString MsgBox(const QString& strPic, const QString& strMsg, const int type, const int mSec);
    int AsyncMsgBox(const QString& strPic, const QString& strMsg, const int type, const int mSec);
    QString CloseAsyncMsgBox(int nMsgBoxId);

protected:
    QString cmdProcess(const QString& strCmd, int mSec);

private:
    QString m_strObj;
    QString m_strLstErr;
};

#endif // TA_MSGBOX_H

定义测试组件接口有以下几点需要注意

其中上面代码中的TA_MSGBOXSHARED_EXPORT为QT Creator自动添加的导出宏定义。实际你自己创建测试组件名称，例如xxx就是测试组件名称，那么xxxSHARED_EXPORT就是自动生成的导出定义。
TA_MsgBox类需要继承QObject
需要定义统一的函数接口 CreateDeviceInst(const char *strPara); 注意为C接口，留意前缀：extern “C”
如果需要测试脚本能够调用到的函数，如同上面代码所示，请在导出函数前加上public slots关键字

实现接口

打开源文件ta_msgbox.cpp，添加CreateDeviceInst接口代码。在CreateDeviceInst接口中返回创建TA_MsgBox的实例。

void* CreateDeviceInst(const char *strPara)
{
    Q_UNUSED(strPara)
    return new TA_MsgBox();
}

注：new生成的对象实例将由TreeATE平台管理和释放。
其他函数接口实现参见TA_MsgBox源代码文件ta_msgbox.cpp。
以上仅以TA_MsgBox为例描述了测试组件开发方法，请根据实际测试需要开发自己的测试组件函数接口。

构建测试组件

TreeATE需要使用Release构建模式，请选择Release构建模式生成dll文件，最后参见TreeATE Dev开发指南导入测试组件即可。

什么是TreeATE界面插件

界面插件主要解决特定情况下的人机交互，例如TreeATE自带的GUI_TA_MsgBox对话框操作提示。TreeATE界面插件主要运行在TreeATE界面进程内，与后台测试引擎TestEngine是不同的进程。后台测试程序需要调用界面插件时，需要借助TA_MsgBox的以下2个接口调用。

BandObj：绑定界面对象
GuiCmdProcess：处理界面事务

样例：
假设MyVideo.dll是自定义的TreeATE界面插件，作用是显示特定网址的视频。在tpx文件内有一个myvideo对象的界面插件，如下图所示。

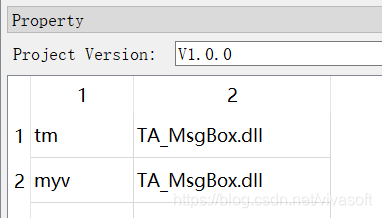

在这里插入图片描述我们定义了一个专为MyVideo界面插件访问的测试组件对象myv，可复用TA_MsgBox测试组件。

测试脚本也非常简单，如下：

function setup_testdemo()
{
	tm.BandObj("msg");
	myv.BandObj("myvideo");	// 绑定了前面定义的界面插件对象myvideo
	// ...
}
function test_test1()
{
	// 界面将显示地址为http://www.abcdef.com/x.mp4的视频窗口
	myv.GuiCmdProcess("showVideo('http://www.abcdef.com/x.mp4')", 200); // 200毫秒内得到执行
	// ...

基于TreeATE平台开发自动化测试程序，不推荐做界面扩展，但实在需要特定的界面自定义扩展，TreeATE也是支持的。

如何开发自定义的TreeATE界面插件

与测试组件类似，但界面插件接口为CreateGuiInst，例如源代码中的GUI_TA_MsgBox插件。

extern "C" GUI_TA_MSGBOXSHARED_EXPORT void* CreateGuiInst(const void *strPara);

在tpx文件中配置好界面插件

打开TreeATE Dev，找到tpx文件，如上面的样例新增界面插件即可，详见TreeATE Dev开发指南。
