一、前言

lsm树（log-Structured-Merge-Tree 日志结构合并树）被用作HBase、LevelDB、RocksDB的底层数据结构。是Google的BigTable论文中提到的一种文件组织数据结构。现在比较火的newsql数据库像tidb就是基于rocksdb。
本篇记录一下学习lsm的一些笔记，主要包含lsm树在存储和索引上的一些特性，与常见索引结构的比较，不包含并发控，事务处理和错误处理。

二、日志结构数据库

1、考虑通过两个bash函数实现一个简单的键值数据库mydb，

#!/bin/bash
db_set () {
    echo "$1,$2" >> database
}

db_get () {
    grep "^$1," database | sed -e "s/^$1,//" | tail -n 1
}

2、db_set会将key和value存储在数据库中，db_get会将key对应的值返回。

[root@VM-0-11-centos tmp]# db_set key001 value0001
[root@VM-0-11-centos tmp]# db_set key002 value0002
[root@VM-0-11-centos tmp]# db_set key999 value999
[root@VM-0-11-centos tmp]#
[root@VM-0-11-centos tmp]# db_get key999
value999
[root@VM-0-11-centos tmp]#

3、底层的存储很简单为一个文本文件，每行包含一条逗号分隔的键值对。

db_set函数往文件末尾追加记录，旧值不会被覆盖。
db_get函数通过grep查找文件中最后一次出现的位置。

dbset在一些场景拥有非常好的性能，许多数据库内部的 日志（log） 就是 仅追加（append-only） 的方式写入。mydb可以简单理解成：日志结构（log-structured） 的存储引擎类型。

[root@VM-0-11-centos tmp]# cat database
key001,value0001
key002,value0002
key999,value999

4、这个数据库有什么问题，当数据增长到一定数量，db_get查询函数的性能会非常糟糕，因为需要从头到尾扫描整个文件，也就是时间复杂度是0(N)。

为了高效查找，我们需要引入一种数据结构索引（index)。索引是一种额外的结构帮助我们更快的检索到我们需要的记录。但是维护索引需要产生额外的开销。

三、哈希索引

2.1 构建索引

如果要为上面的键值数据库构建索引，哈希索引是一个明显不错的选择。在大多数编程语言中都可以找到散列映射（hash map） 如Java中的HashMap。所以我们现在用内存中的数据结构哈希映射来为mydb构建索引。

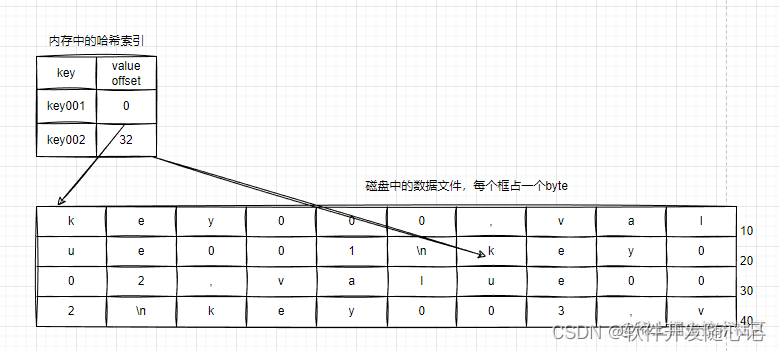

索引策略是:保留一个内存中的哈希结构，其中key是mydb的key，value是记录在database文件中的偏移位置offset。

1、当新记录插入时，同时更新内存中的索引。
2、当通过key查找记录时，先通过索引哈希映射检索到记录在文件中的位置，然后通过偏移量访问文件。
3、删除记录通过插入逻辑删除记录。

在这里插入图片描述

2.2 日志压缩

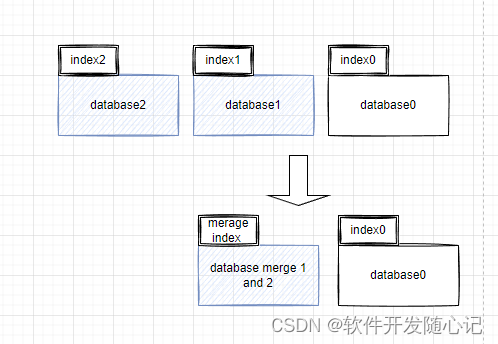

还是以mydb为例子，当对同一个文件一直写入会出现最终用完磁盘空间，我们可以把日志文件分成特定大小的段（Segment）。

当日志文件增长到特定大小的时候，关闭文件，同时开启新文件的写入。
对已经关闭的段文件进行压缩合并，有多个版本的记录保留最新的版本。合并的段写入一个新的文件。
段被写入后是不可修改的 （Immutable），冻结和压缩操作可以在后台线程进行。
由于合并是写入新文件，压缩过程中，旧文件还是可以提供服务，压缩完成后将读取请求转成新段，然后简单的删除旧文件。
日志合并过程中，放弃合并删除键之前的任何值。

在这里插入图片描述

现在每个段文件都会拥有自己哈希索引，将键映射到文件偏移量。现在db_get操作需要先查找最近段的值，如果没有，检查第二新的段，以此类推。

2.3 局限

哈希表必须要能装入内存。
范围查找效率不高。

四、LSM树和SSTable

到现在，mydb的日志文件段是一系列的键值对，这些键值对按照写入的顺序存储，日志中后面的值优先于前面的值。文件中的键值对本身没有顺序。

如果对要求日志段的键值对是有顺序的，就得到了lsm树主要的概念 排序字符串表（Sorted String Table）
，SSTable还要求每个键在同一个段文件只出现一次。

3.1 SSTable的合并

由于不同的段文件都是有序的，通过有序链表的多路归并可以合并得到新文件，并且遍历都是顺序读取文件。
当不同的段中存在相同的key时，取最近的一个段文件值，其余所有段文件的相同key都可以丢弃。一个输入段中的所有值必须比另一个段中的所有值更新

3.2 SSTable的索引

不用再为了查找而保存所有key的索引。假如我正在内存中查找key100的值，我不用知道key100在文件中的具体偏移，我只用知道key001的偏移和key500的偏移，由于排序的特性，我只用跳到key001的文件位置去扫描到key500。直到我找到key100或者key100不存在。
只需要一个内存中的稀疏索引就可以满足检索要求，比如每隔几千字节就添加一个键到内存索引中。
请求无论如果都要扫描请求范围内的多个键值对，可以对多一个文件段中的记录分组到块（block） 中,并且在写入磁盘时进行压缩。

3.3 如何得到SSTable

写入时先写入内存中的平衡数据结构（红黑树，跳表），这个内存结构被称作内存表（memtable） 。
当内存表达到一个阈值时，将其作为SSTable文件（ImmuableTable）写入磁盘，此时文件已经是有序的了。然后继续维护新的内存实例。
在在后台运行合并和压缩过程以组合段文件并丢弃覆盖或删除的值。

3.4 SSTable查询

先查内存表，再查最近的磁盘文件段，以此类推。

3.5 SStable构建lsm树

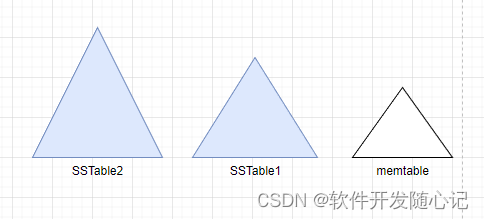

基于这种合并和压缩排序文件原理的存储引擎通常被称为LSM存储引擎。其实就是memtable + SSTable + 日志合并操作得到的一个逻辑视图。

3.6 lsm树优化

当查找数据库中不存在的key时，lsm树可能会很慢，因为需要遍历每一个SSTable文件。因此可以使用Bloom过滤器在SSTable上快速判断key是否存在。BigTable也是这么做的。
不同的策略来确定SSTables如何被压缩和合并的顺序和时间。最常见的选择是大小分层压实。 LevelDB和RocksDB使用平坦压缩（LevelDB因此得名），HBase使用大小分层，Cassandra同时支持。
写放大优化，例如tree1是tree0的10倍，如果写入tree1触发了tree1,tree0合并，则带来了10倍的写放大。这种一般从合并策略方面去优化。大value也容易导致每一层能存储的key变少，从而更容易触发合并，k、v分离可以起到优化效果。

五、比较B树和Lsm树

补充概念

b树面向页面（page-oriented） 的存储引擎
在数据库的生命周期中写入数据库导致对磁盘的多次写入 —— 被称为写放大（write amplification） 。需要特别注意的是固态硬盘，固态硬盘的闪存寿命在覆写有限次数后就会耗尽。

B树	Lsm树
B树索引需要两次写入，预写日志和树页面本身	-
由于采取就地更新策略，写入操作可能涉及多个页面更新	较低的写放大，顺序写入，SSTable更紧凑
页面被分割或者拆分时候，会有空间浪费	压缩比b树更好，更多的小文件，较低的存储开销
读写行为相对有可预测性	压缩过程会干扰读写操作，
	由于磁盘io总量固定，随着文件越来越大，压缩操作可能会占据越来越多的磁盘io。如果写入吞吐很高，写入会跟不上压缩速度，需要监控。
每个键在索引上只有一个，对于事务支持比较合适	由于一个键在多个文件存在，所以在行键加锁实现事务比较困难
