MLCC电容啸叫的机理及解决方案

啸叫是指听到来自PCB板的类似“叽”或“吱”声音的现象。例如，听说有的便携设备用的廉价充电器发出相当大的啸叫音。

可能有些设备或环境即使产生了啸叫也未注意到，或者是不在意的现象，但如果在就寝时的安静环境中，应该可以注意到便携设备充电器等的啸叫声。另外，音频设备等听到在播放声音之外的声音就是比较严重的问题了。

首先，讲解一下啸叫的机理：

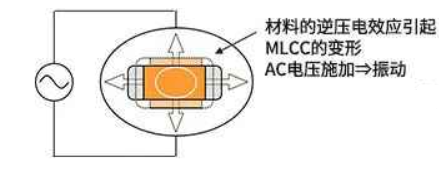

高介电常数的陶瓷电容器具有给电介质施加电压时，电介质变形（失真）的特性。这是压电效应的相反现象，被称为“逆压电效应”。此外，有时也将具有这种特性表达为“压电性”或“逆压电性”。如果施加的是DC电压，则仅产生相应的失真，而如果是有振幅的电压，则使MLCC周期性地变形并引起PCB板振动。如果其频率是可听频段20Hz～20kHz，就可听到声音。

从开关电源考虑，输出电压是DC，包括开关频率引起的纹波电压。输出纹波诱发被用作输出电容器的MLCC的振 动。
