本文介绍了如何使用SPI适配器进行读写操作，以控制AT45DBXX系列的存储器芯片。通过详细步骤和实例，探讨了配置SPI接口、初始化过程以及数据传输的方法，帮助读者掌握此类存储器的实用技巧。

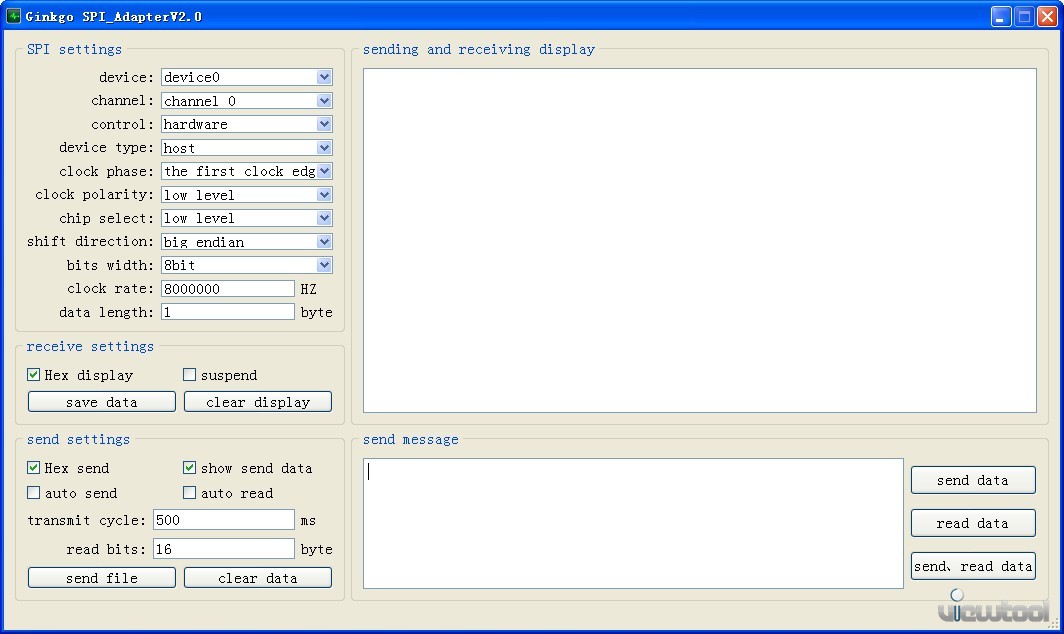

1.设置SPI适配器参数

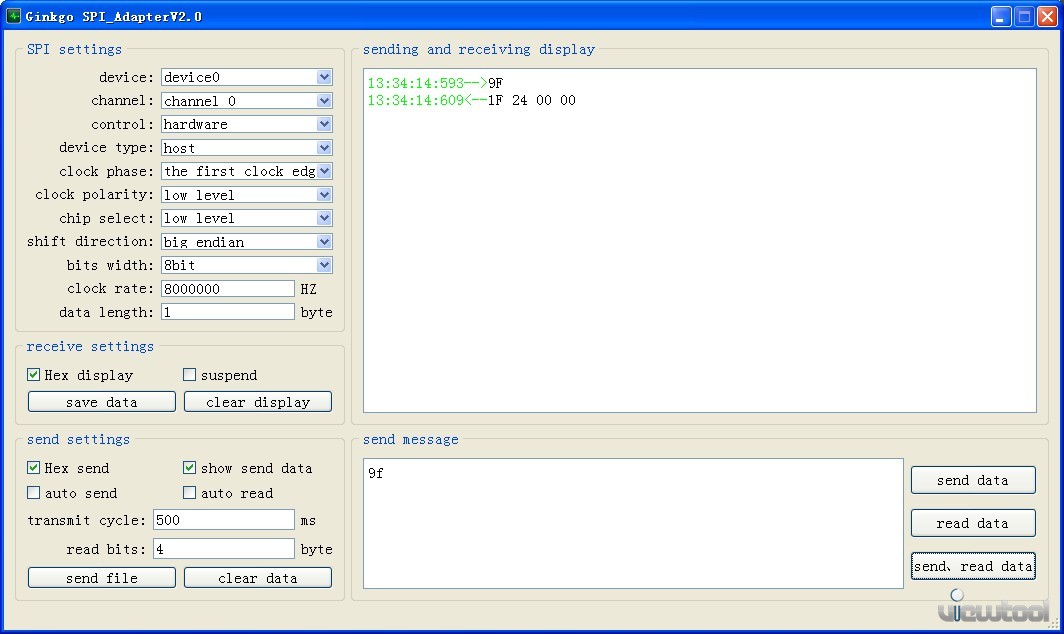

2.向AT45DBXX存储器写入控制字“9F”,设置读取字节数据长度read bits为4字节，点击“send、read data”。

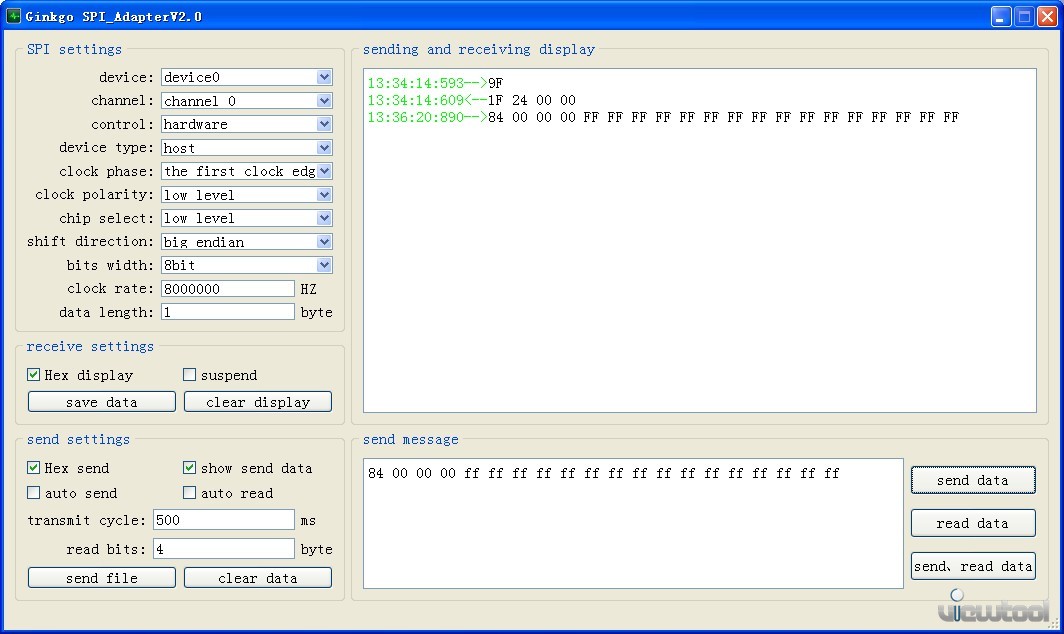

3向AT45DBXX存储器写入数据“ FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF ”,具体命令控制字请参考数据手册

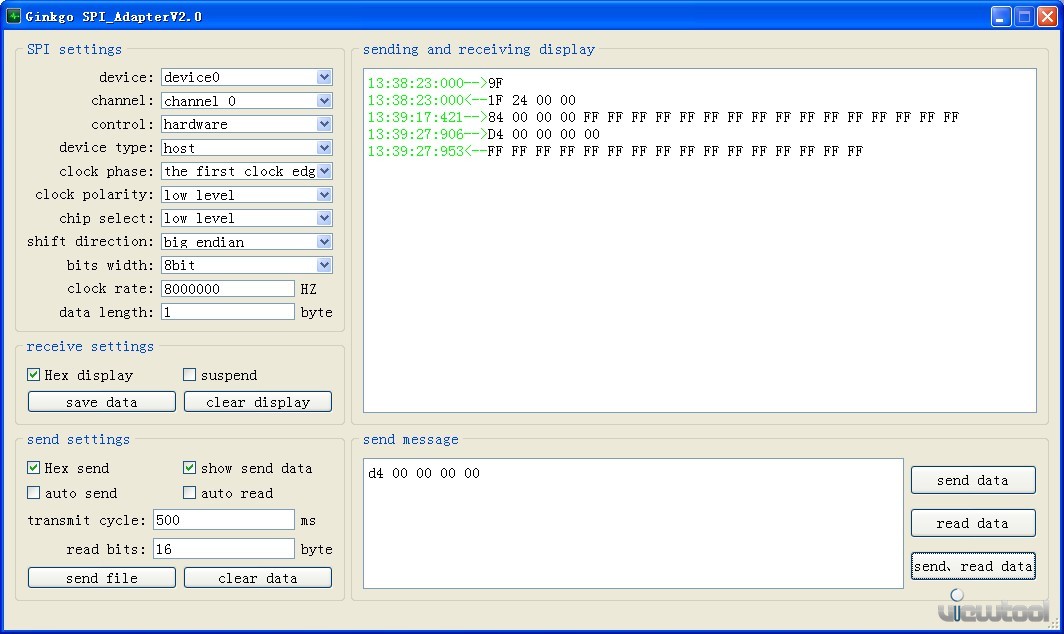

4，读取数据，设置读取数据长度read bits为16个字节。点击“send、read data”，具体命令控制字请参考数据手册。
软件下载地址：
