ida导出gdl,gdl转图片

本文介绍如何使用NIDA工具导出GDL文件,并利用Graph::Easy模块在Linux环境下将GDL文件转换为流程图和函数调用关系的图片格式。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

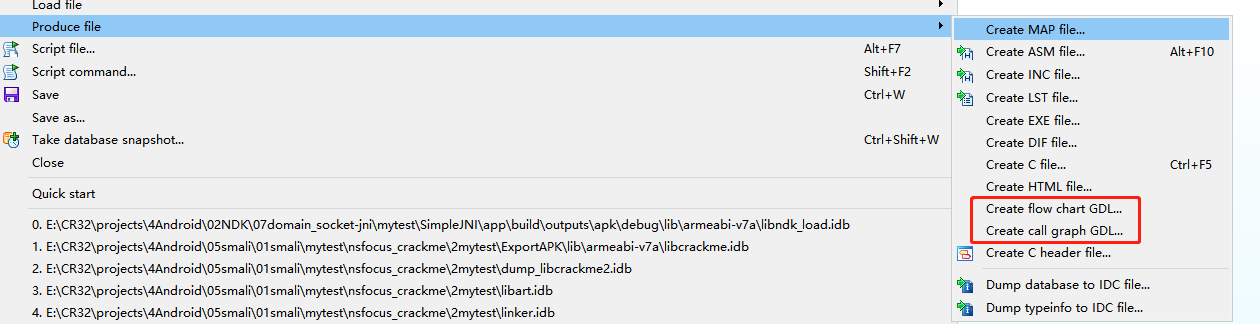

ida导出gdl

Create flow char GDL --> 流程图

Create call graph GDL --> 函数调用关系

导出gdl文件。

gdl转图片

https://metacpan.org/pod/release/TELS/Graph-Easy-0.64/bin/graph-easy

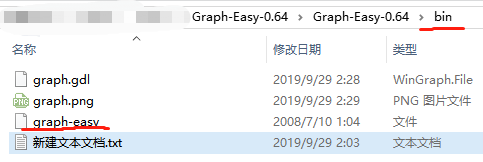

下载好解压,我在windows下执行转换不成功,换到linux系统下转换。

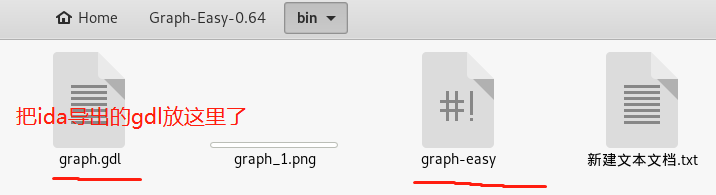

拷贝解压后的目录到linux系统,

然后执行下面两条命令即可转换。

;安装Graph::Easy模块,安装后下次不用再执行这条命令
> cpan Graph::Easy

;转换gdl文件为png
> graph-easy --from gdl --input=graph.gdl --png --output=graph.png

效果

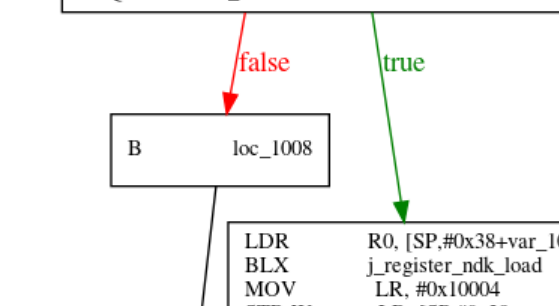

流程图,转换为图片后的效果,

函数调用关系,转换为图片后的效果,
