轨道交通通信施工学习总结（二）电缆支架安装

2.1技术要求

　　1 光（电）缆支架的材质、规格、型号应符合设计要求。表面光滑、平整，不得变形、断裂，无毛刺、砂眼、翘皮等。
　　2 支架与预埋件使用焊接固定时，焊缝应饱满；使用膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。安装端正、水平，安装高度及间距符合设计要求，螺栓距离隧道管片边缘不小于50mm。
　　3 托臂安装应水平，托臂宜采用便于绑扎固定的形式，外端宜采用防脱结构，外端向上角度偏差控制在0^。- 5^。，不得出现外端向下倾斜现象。采用立柱与托臂分体式支架的宜采取托臂防脱落措施。
　　4 原则上不对构件进行现场加工，确需要加工的，切口应做不低于原防腐强度的防腐处理，镀锌的支架不应熔焊跨接地线，应使用专用接地线跨接。两卡间铜芯导线截面积不应小于4mm²，接地可靠，安装牢固、平直。采用镀锌扁铁做等电位连接时，扁铁与电缆支架宜采用螺栓连接，螺栓应有防脱扣构件，扁铁与扁铁连接可采用焊接或螺栓连接。焊接搭接长度不小于两倍扁铁宽度，应对整条接缝满焊，焊接后应做防腐处理；螺栓连接搭接长度不小于两倍扁铁宽度，每处连接不少于两个螺栓，伸缩缝处及直线段应采取热膨胀补偿措施。
　　5 电缆支架安装严禁超出限界，电缆支架的立柱应密贴壁面或附杆，整体牢固无晃动现象，局部间隙不大于3mm，安装应平直美观，垂直安装位置偏差不大于50mm，单体垂直度偏差不大于10mm，整排电缆支架的水平度偏差不大于50mm，相邻两个单体相对垂直位置偏差不大于10mm，整排电缆支架的算术平均间距偏差不大于50mm，单体间距偏差不大于200mm，相邻两个间距的相对偏差不大于200mm。
　　
　　

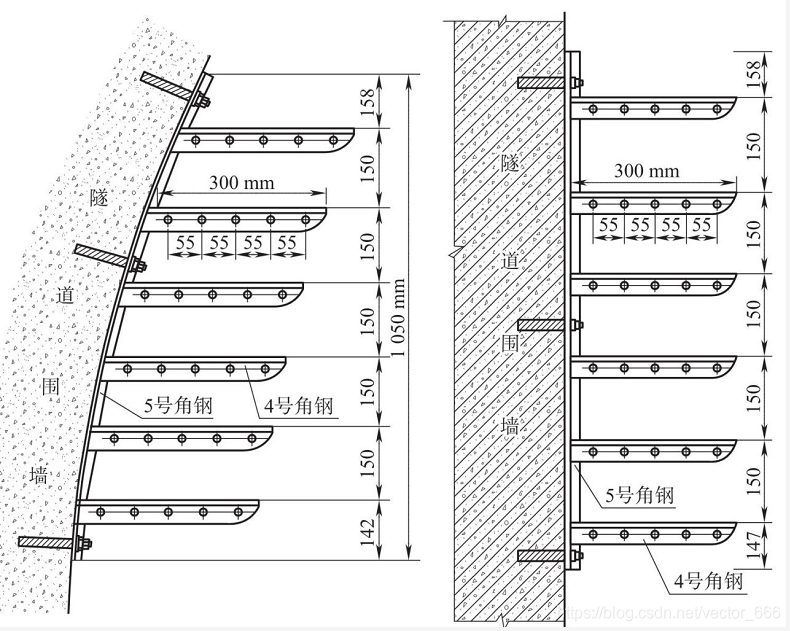

　　各型隧道电缆支架安装示意图
