一、帧间预测流程

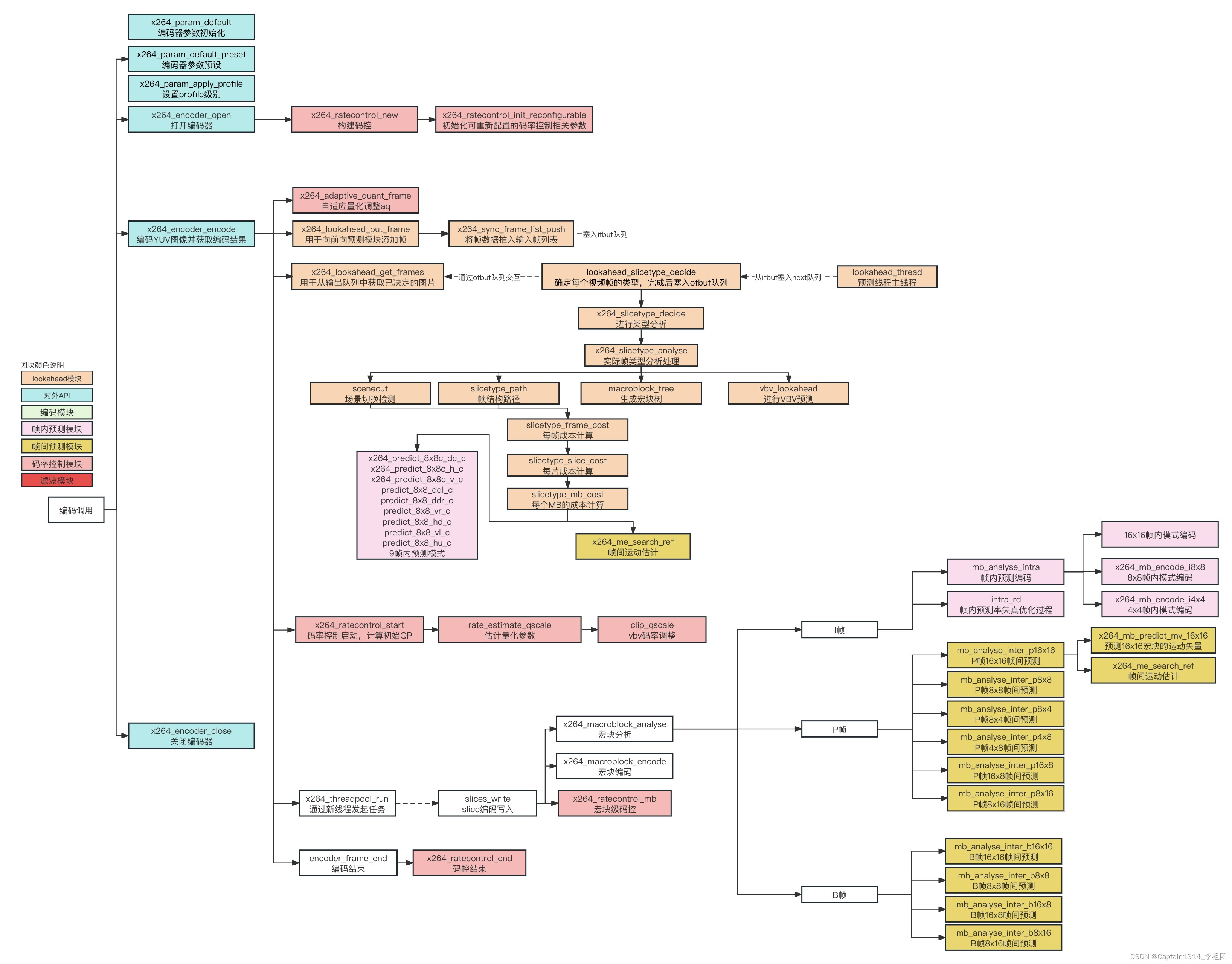

x264帧间预测流程总体流程如下：

对P帧而言，每个16x16宏块支持以下四种分割：

1.一个16x16宏块，对应mb_analyse_inter_p16x16；

2.两个16x8宏块，对应mb_analyse_inter_p16x8；

3.两个8x16宏块，对应mb_analyse_inter_p8x16；

4.四个8x8宏块，对应mb_analyse_inter_p8x8；

并且每个8x8块也可以支持4种分割方式：

1.一个8x8块，对应mb_analyse_inter_p8x8；

2.两个8x4块，对应mb_analyse_inter_p8x4；

3.两个4x8块，对应mb_analyse_inter_p4x8；

4.四个4x4块，对应mb_analyse_inter_p4x4；

对于B帧而言，每个16x16宏块也有4种分割方式：

1.一个16x16宏块，对应mb_analyse_inter_b16x16；

2.两个16x8宏块，对应mb_analys
