RK3399耳机Earphone配置

最新推荐文章于 2024-04-17 15:08:27 发布

原创

最新推荐文章于 2024-04-17 15:08:27 发布 · 1k 阅读

2 ·

CC 4.0 BY-SA版权

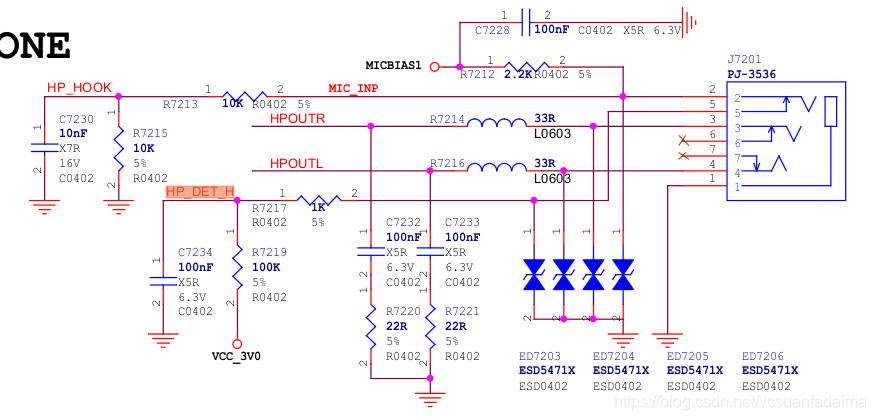

本文介绍了如何在Rockchip平台中利用GPIO430和ADC2进行耳机检测，详细步骤包括配置驱动文件rk_headset_irq_hook_adc.c和rockchip_headset_core.c，以及通过DTS文件设置GPIO和ADC。通过检测耳机状态，实现带/不带麦耳机的区分。

Kernel4.4

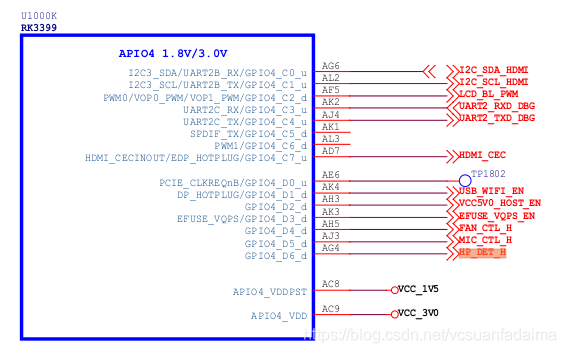

使用GPIO4 30
在这里插入图片描述

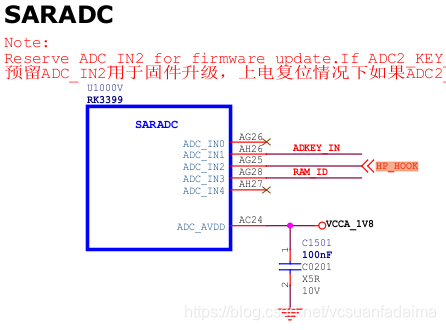

使用ADC2

在这里插入图片描述
驱动

drivers/headset_observe/rk_headset_irq_hook_adc.c
drivers/headset_observe/rockchip_headset_core.c

配置DTS即可

    rk_headset {


        compatible = "rockchip_headset";
        headset_gpio = <&gpio4 30 GPIO_ACTIVE_HIGH
