基于ardunio的智能门禁系统

随着智能家居概念的普及，人们对家居安全性和便利性的要求日益提高。传统门禁在使用过程中存在诸多不便，如钥匙丢失、被盗等安全隐患，以及多人使用时钥匙管理困难等问题。智能门禁作为智能家居的重要组成部分，通过多种开锁方式，如密码、门禁卡等，有效解决了传统门禁的弊端。在家庭场景中，老人和小孩可能经常忘带钥匙，智能门禁的出现为他们提供了更加便捷的进门方式；在商业场所，如办公室、出租屋等，智能门禁方便了人员管理，提高了安全性。因此，开发一款功能实用、安全可靠的智能门禁具有广阔的市场前景和应用价值。

1.2系统预期功能：

本智能门禁系统预期实现以下功能：

多种开锁方式：支持密码开锁和门禁卡开锁，满足不同用户的使用习惯。密码开锁时，用户通过矩阵键盘输入密码，系统验证密码正确性后开锁；门禁卡开锁则利用 RFID 读卡器读取门禁卡信息，验证通过后即可开锁。密码开锁功能应具备密码修改、密码错误重输等操作，以保障安全性；门禁卡开锁应支持便捷的卡片更换功能，方便用户管理。
开锁反馈：当开锁成功时，系统通过蜂鸣器播放音乐和 TFT 显示屏显示动画效果，给予用户直观的反馈，增强用户体验。音乐和动画应与开锁操作紧密配合，在瞬间触发，营造出良好的交互氛围。
稳定性和可靠性：系统能够在不同环境条件下稳定运行，具备较强的抗干扰能力。确保密码验证准确、门禁卡识别灵敏，避免出现误判或开锁失败的情况。长期使用过程中，系统性能保持稳定，减少故障发生概率，保障用户正常使用。

系统总体设计

智能门禁系统以 Arduino 单片机为核心控制单元，协调各功能模块工作。系统主要由以下模块组成：

主控模块：Arduino 单片机负责整个系统的数据处理、逻辑判断和控制指令的下达。它接收来自密码输入模块、门禁卡识别模块的信息，根据预设程序进行处理，并控制音乐播放模块、动画显示模块和门禁执行开锁动作。
密码输入模块：采用矩阵键盘作为用户输入密码的设备，用户通过按下相应按键输入密码。矩阵键盘与 Arduino 单片机相连，单片机实时监测键盘输入信号，并将其转换为数字信号进行处理。
门禁卡识别模块：由 RFID 读卡器构成，用于读取门禁卡的信息。当门禁卡靠近读卡器时，读卡器通过射频信号与门禁卡进行通信，获取卡片的 ID 号等信息，并将其传输给 Arduino 单片机进行验证。
音乐播放模块：使用蜂鸣器作为发声设备，当开锁成功时，Arduino 单片机控制蜂鸣器播放预先设定的音乐。音乐的选择应简洁明快，能够清晰地传达开锁成功的信息，同时不会给用户带来过多干扰。
动画显示模块：配备 TFT 显示屏，用于显示开锁成功的动画。通过与 Arduino 单片机的通信，在开锁瞬间在显示屏上播放，为用户提供直观的视觉反馈。

实验环境

1.硬件平台：Arduino 单片机

2.开发软件：Arduino IDE

3.元器件、矩阵键盘、RFID 读卡器、蜂鸣器、TFT 显示屏、电阻等。

密码功能模块设计与实现

4.1功能描述

密码功能模块主要负责用户密码的输入、验证和管理。用户通过矩阵键盘输入密码，系统对输入密码进行采集、处理和验证，判断其是否与预设密码一致。若密码正确，则触发开锁操作，并启动音乐播放和动画显示。用户可以通过特定操作修改密码，确保密码的安全性和便利性。

4.2主要部件

矩阵键盘，Arduino 单片机

4.3主要原理

1.密码输入与采集：Arduino 单片机通过扫描矩阵键盘的行和列，检测按键是否按下。当有按键按下时，根据行列值确定对应的按键数字，并将其存储在缓冲区中。用户输入完密码后，按下确认键，系统将缓冲区中的密码数据进行处理。

2.密码验证：将用户输入的密码与在 Arduino 单片机内存预设密码进行比对。如果密码一致，验证通过；否则，验证失败。

3.密码修改：用户在输入原密码正确的基础上，进入密码修改模式。系统提示用户输入新密码。

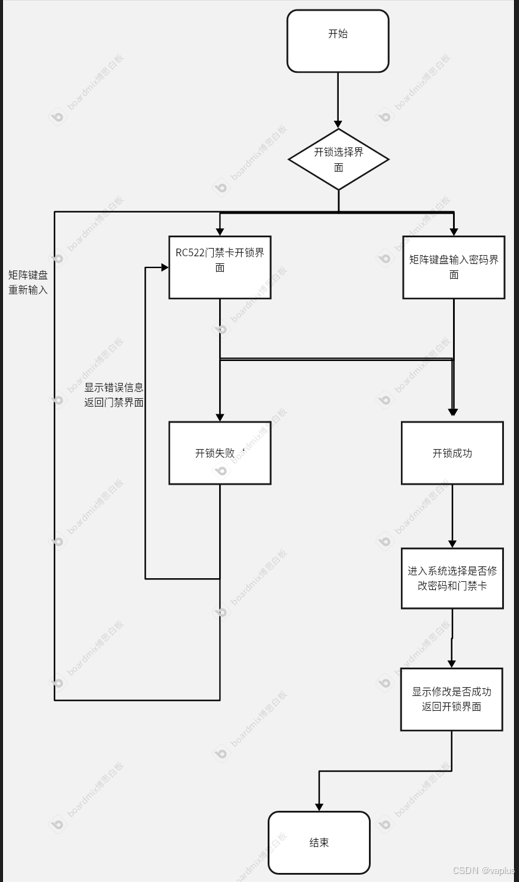

4.4功能流程图

RFID 功能模块设计与实现

5.1功能描述

RFID 功能模块实现门禁卡的识别和权限管理。当用户将门禁卡靠近 RFID 读卡器时，读卡器读取卡片信息，并将其传输给 Arduino 单片机。单片机对卡片信息进行验证，判断该卡片是否为授权卡。如果是授权卡，则执行开锁操作，同时触发音乐播放和动画显示。此外，该模块还支持门禁卡的修改功能。

5.2主要部件

RFID 读卡器，Arduino 单片机

5.3主要原理

卡片信息读取：RFID 读卡器通过天线发射射频信号，当门禁卡进入读卡器的工作范围时，卡片内部的芯片被激活，通过电磁感应原理与读卡器进行通信，将卡片中的信息（如唯一 ID 号）发送给读卡器。读卡器接收到信息后，对其进行解码和处理，将数字信号传输给 Arduino 单片机。

门禁卡验证：Arduino 单片机将接收到的卡片 ID 号与预先存储的授权 ID 列表进行比对。如果卡片 ID 号在授权列表中，验证通过；否则，验证失败。

卡片权限管理：用户可以通过特定的操作指令，在系统中修改门禁卡的授权 ID。

动画模块设计与实现

6.1功能描述

显示图片到TFT显示屏上

6.2主要部件

TTF显示屏

6.3主要原理

将预先准备好的图片设定为固定大小，然后利用图片转换软件转换成16进制的C语言文件，显示图片到TFT显示屏上

音乐模块设计与实现

7.1功能描述

播放开锁音乐

7.2主要部件

蜂鸣器

7.3主要原理

通过控制蜂鸣器发出声音的频率和时间，模拟音乐的音调和时值，模拟播放音乐

系统测试及功能展示

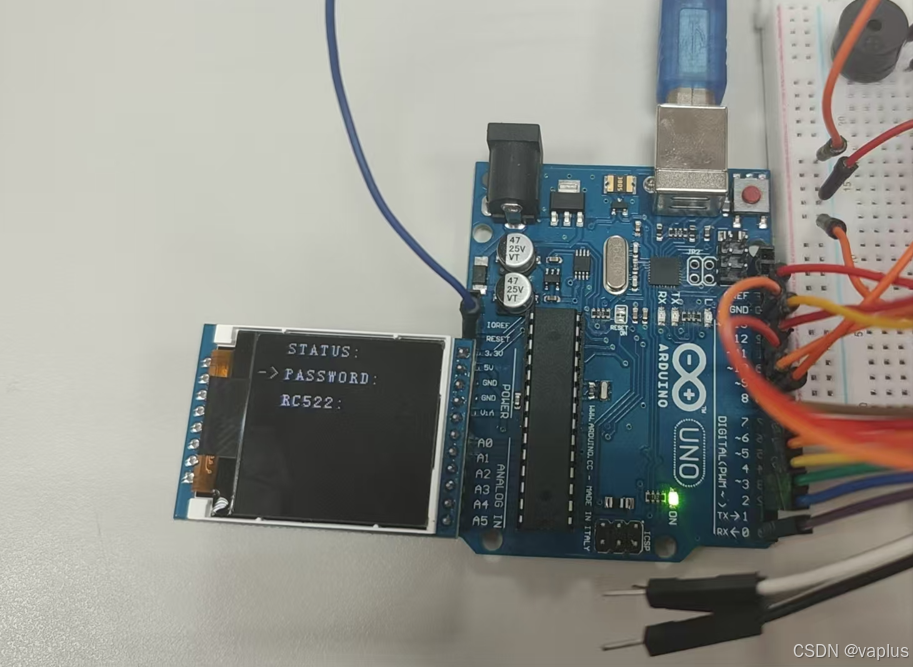

（图1）门禁系统的开锁方式选择界面

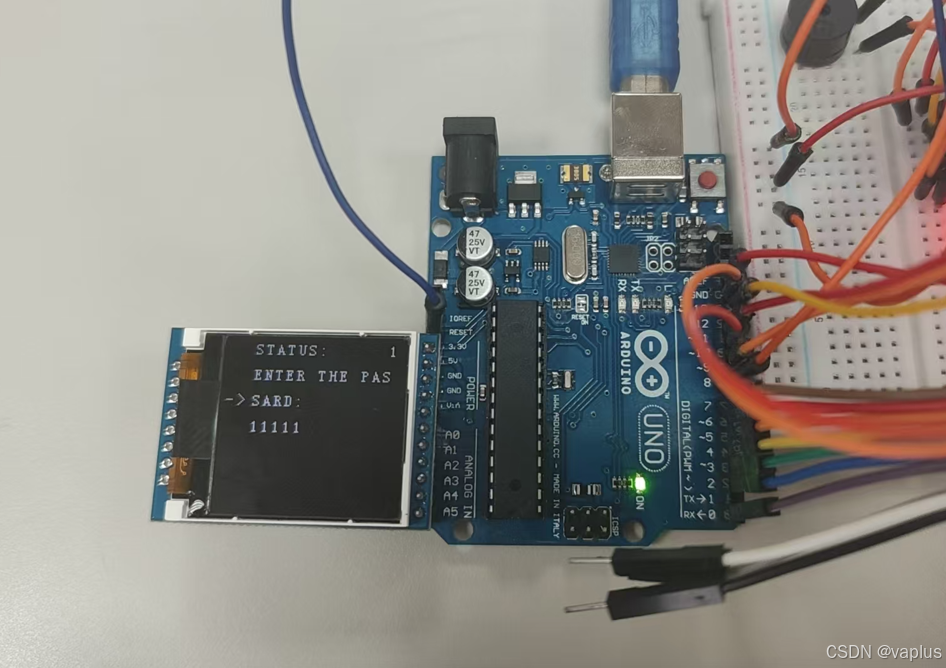

（图2）矩阵键盘输入密码界面

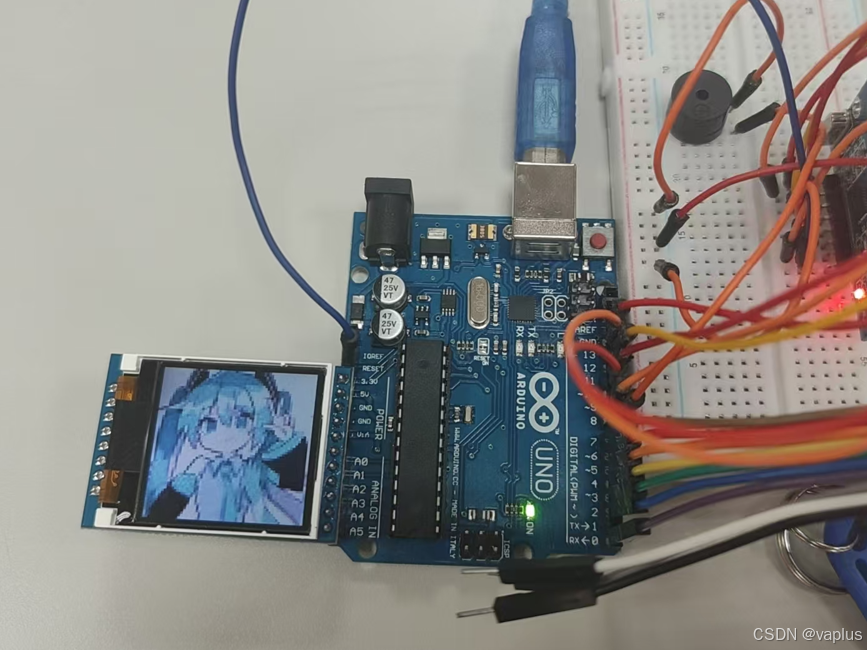

（图3）开锁成功动画

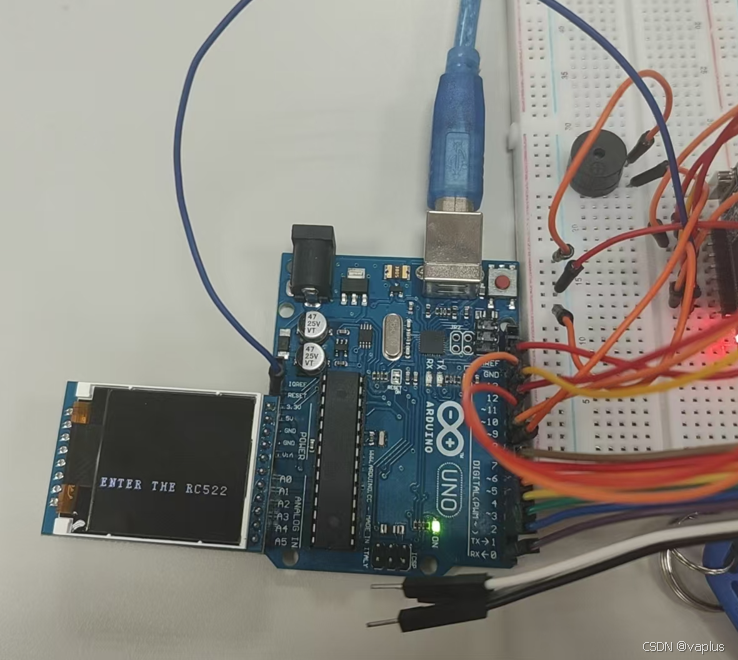

（图4）RC522开锁模式界面

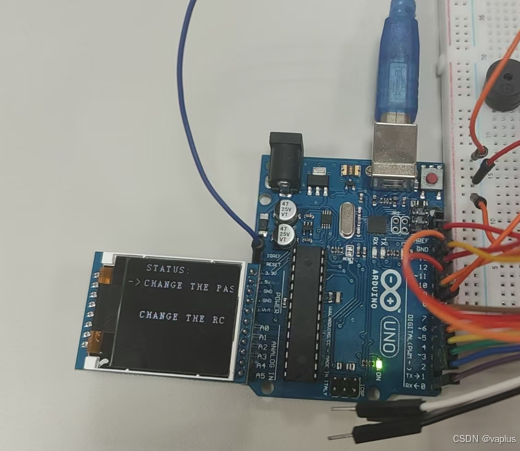

（图5）修改密码和门禁卡界面

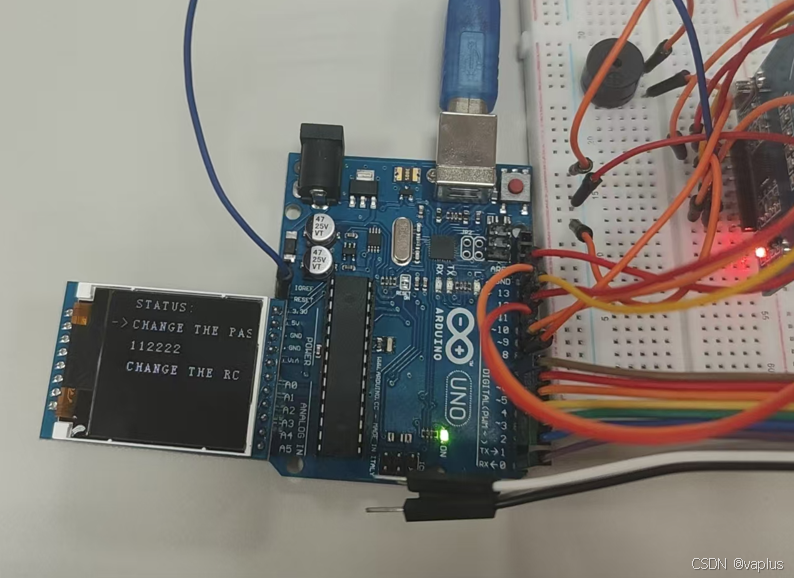

（图6）修改密码成功

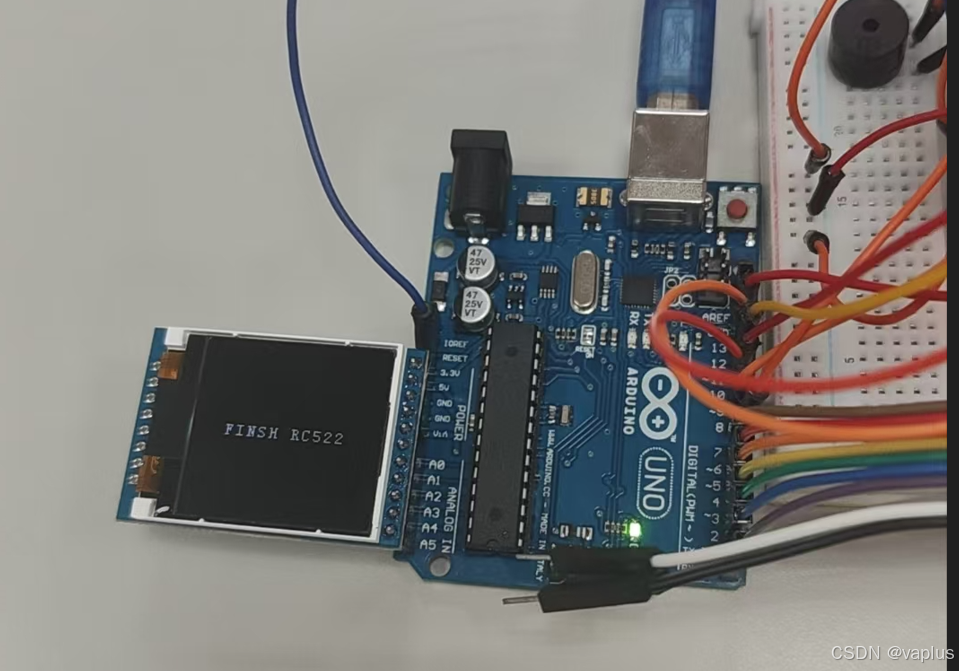

（图7）修改门禁卡成功

总结

本次课程设计以 Arduino 单片机为核心，设计并实现了一款智能门禁系统。通过对系统需求的分析，明确了系统应具备的多种开锁方式、开锁反馈等功能。在系统设计过程中，详细规划了硬件平台和软件架构，选择了合适的元器件和开发工具。密码功能模块和 RFID 功能模块的设计与实现是系统的关键部分，通过深入研究密码验证算法、门禁卡识别技术以及与其他模块的协同工作机制，确保了系统的安全性和可靠性。

在系统测试环节，搭建了完善的测试环境，对系统的各项功能进行了全面测试，包括功能测试、稳定性测试和环境适应性测试等。通过测试结果分析，发现并解决了系统存在的问题，进一步优化了系统性能。最终实现的智能门禁系统能够稳定运行，满足用户对家居安全和便捷性的需求。

通过本次课程设计，不仅提高了我们的硬件设计和软件编程能力，还培养了团队协作精神和解决实际问题的能力。在项目实施过程中，遇到了诸多技术难题，如RFID 通信稳定性等，但通过查阅资料、反复调试和团队讨论，最终成功克服了困难。同时，也深刻认识到智能家居领域的广阔前景和技术发展的重要性，为今后的学习和研究积累了宝贵经验。
