时间趋势类可视化图像总结

时间序列数据分析是许多领域的核心任务，从金融到运维监控，选择合适的数据可视化图表能够直观展示趋势、波动和异常。本文将介绍地平线图、河流图、瀑布图、烛形图等经典时间趋势类图表的特性、应用场景，并提供基于Python的代码实现

---

一、地平线图（Horizon Chart）
特点：
• 通过分层和颜色深浅压缩垂直空间，支持多指标对比。

• 正负值用不同颜色区分，适合高密度时间序列展示。

应用场景：
• 服务器多维度监控（CPU、内存、流量）。

• 股票市场中多支股票的价格波动对比。

Python实现：

import matplotlib.pyplot as plt
import pandas as pd
import numpy as np

# 设置中文字体（避免中文乱码）
plt.rcParams['font.sans-serif'] = ['SimHei']  # 使用 SimHei 字体
plt.rcParams['axes.unicode_minus'] = False   # 解决负号显示问题

# 生成数据
np.random.seed(42)
dates = pd.date_range('2023-01-01', periods=72)
values = np.random.randn(72).cumsum() + 50

# 分3层绘制地平线图
num_bands = 3
fig, axes = plt.subplots(num_bands, 1, figsize=(12, 4), sharex=True, gridspec_kw={'hspace': 0})
max_val, min_val = values.max(), values.min()
band_height = (max_val - min_val) / num_bands

for i, ax in enumerate(axes):
    band_min = min_val + i * band_height
    band_max = band_min + band_height
    band_values = np.clip(values, band_min, band_max) - band_min
    ax.fill_between(dates, band_values, 0, color=plt.cm.viridis(0.3 + 0.2*i), alpha=0.8)
    ax.set_ylim(0, band_height)
    ax.axis('off')  # 隐藏坐标轴

plt.suptitle("地平线图 - 服务器负载趋势", y=0.9)
plt.show()

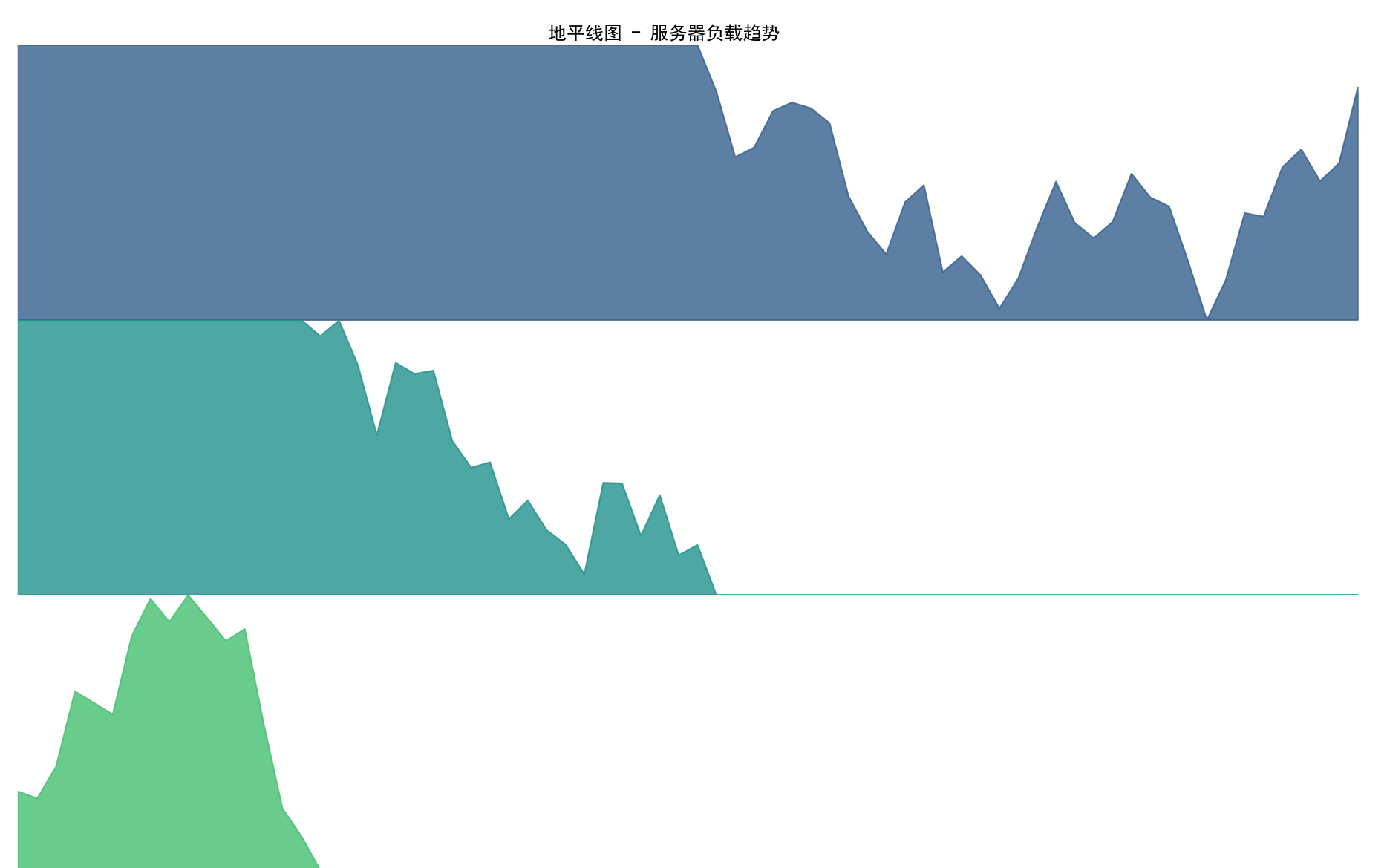

输出结果:

结果：图像垂直空间被压缩为3层，颜色由浅到深表示不同波段，适合同时监控多个指标。

---

二、河流图（Stream Graph）
特点：
• 堆积面积图的变种，基线对称，形似流动的河流。

• 通过颜色区分类别，强调占比变化和整体趋势。

应用场景：
• 展示不同产品市场份额随时间的变化。

• 用户行为分析中各操作路径的流量分布。

Python实现（Matplotlib）：

import matplotlib.pyplot as plt
import pandas as pd
import numpy as np

# 设置中文字体（避免中文乱码）
plt.rcParams['font.sans-serif'] = ['SimHei']  # 使用 SimHei 字体
plt.rcParams['axes.unicode_minus'] = False   # 解决负号显示问题

plt.style.use('ggplot')

# 生成数据
dates = pd.date_range('2023-01-01', periods=30)
categories = ['A', 'B', 'C', 'D']
data = {cat: np.random.randn(30).cumsum() + 10*i for i, cat in enumerate(categories)}
df = pd.DataFrame(data, index=dates)

# 绘制河流图
fig, ax = plt.subplots(figsize=(12, 6))
colors = plt.cm.Pastel1(range(len(categories)))  # 根据类别数量生成颜色
ax.stackplot(df.index, df.T.values, labels=categories, baseline='sym', colors=colors)
ax.legend(loc='upper left', fontsize=10)
ax.set_title("河流图 - 多类别趋势分析", fontsize=16)
plt.xticks(rotation=45)
plt.tight_layout()
plt.show()

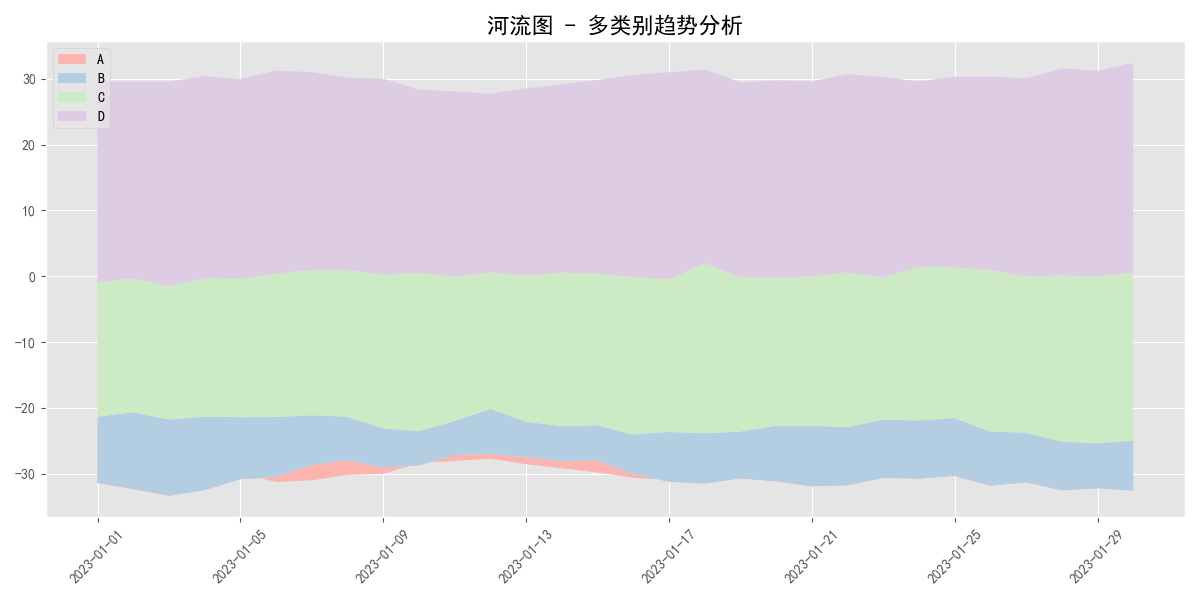

输出结果:

结果：曲线围绕中心线对称，不同颜色的区域如河流般流动，适合展示占比变化。

---

三、瀑布图（Waterfall Chart）
特点：
• 通过阶梯式柱子展示数据的增减过程，突出累积效应。

• 支持正向（绿色）和负向（红色）数值的对比。

应用场景：
• 财务报表中从收入到净利润的分解。

• 项目进度中任务完成度的阶段性展示。

Python实现：

import plotly.graph_objects as go

# 数据示例
categories = ['收入', '人力成本', '税费', '运营成本', '净利润']
values = [1200, -400, -150, -200, None]  # None表示自动计算总计
measure = ['absolute', 'relative', 'relative', 'relative', 'total']

fig = go.Figure(go.Waterfall(
    x=categories,
    y=values,
    measure=measure,
    connector={"line": {"color": "gray"}},
    increasing={"marker": {"color": "#2ca02c"}},  # 绿色表示增加
    decreasing={"marker": {"color": "#d62728"}}   # 红色表示减少
))

fig.update_layout(title="瀑布图 - 年度利润分析", showlegend=False)
fig.show()

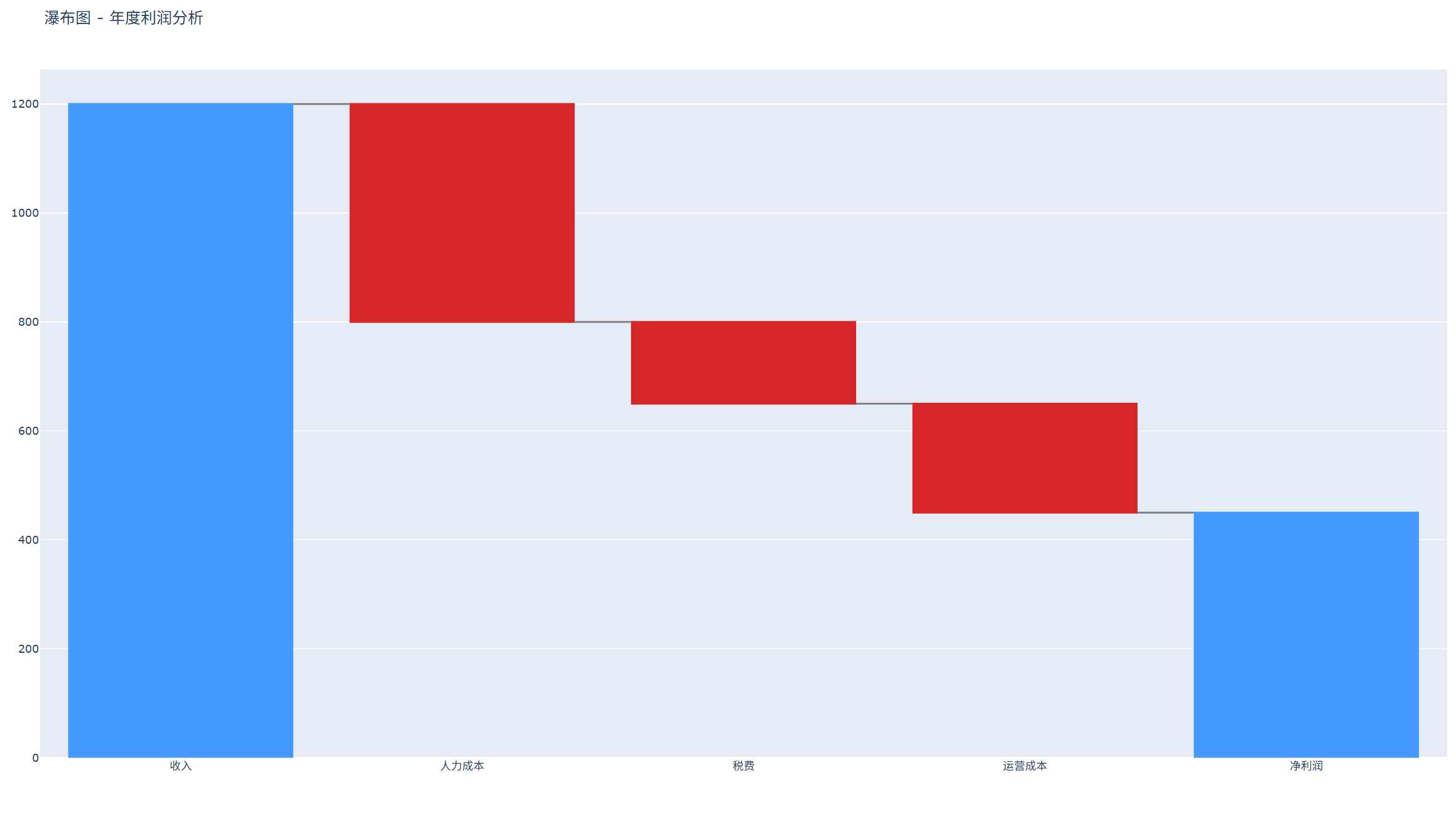

输出结果:

结果：交互式图表展示从收入逐步扣除成本后的净利润，红色和绿色柱子区分支出与收入。

---

四、烛形图（Candlestick Chart）
特点：
• 每根“蜡烛”展示开盘价、收盘价、最高价、最低价。

• 实体颜色区分涨跌（绿色涨，红色跌）。

应用场景：
• 股票、加密货币等金融产品的价格波动分析。

• 外汇市场中汇率变化的日内趋势。

Python实现：

import plotly.graph_objects as go
import pandas as pd
import numpy as np

# 生成OHLC数据
dates = pd.date_range('2023-01-01', periods=30)
open = np.random.randn(30).cumsum() + 100
high = open + np.abs(np.random.randn(30))
low = open - np.abs(np.random.randn(30))
close = open + np.random.randn(30)

fig = go.Figure(go.Candlestick(
    x=dates,
    open=open,
    high=high,
    low=low,
    close=close,
    increasing_line_color='#2ca02c',  # 绿色表示涨
    decreasing_line_color='#d62728'   # 红色表示跌
))

fig.update_layout(title="烛形图 - 股票价格趋势", xaxis_rangeslider_visible=False)
fig.show()

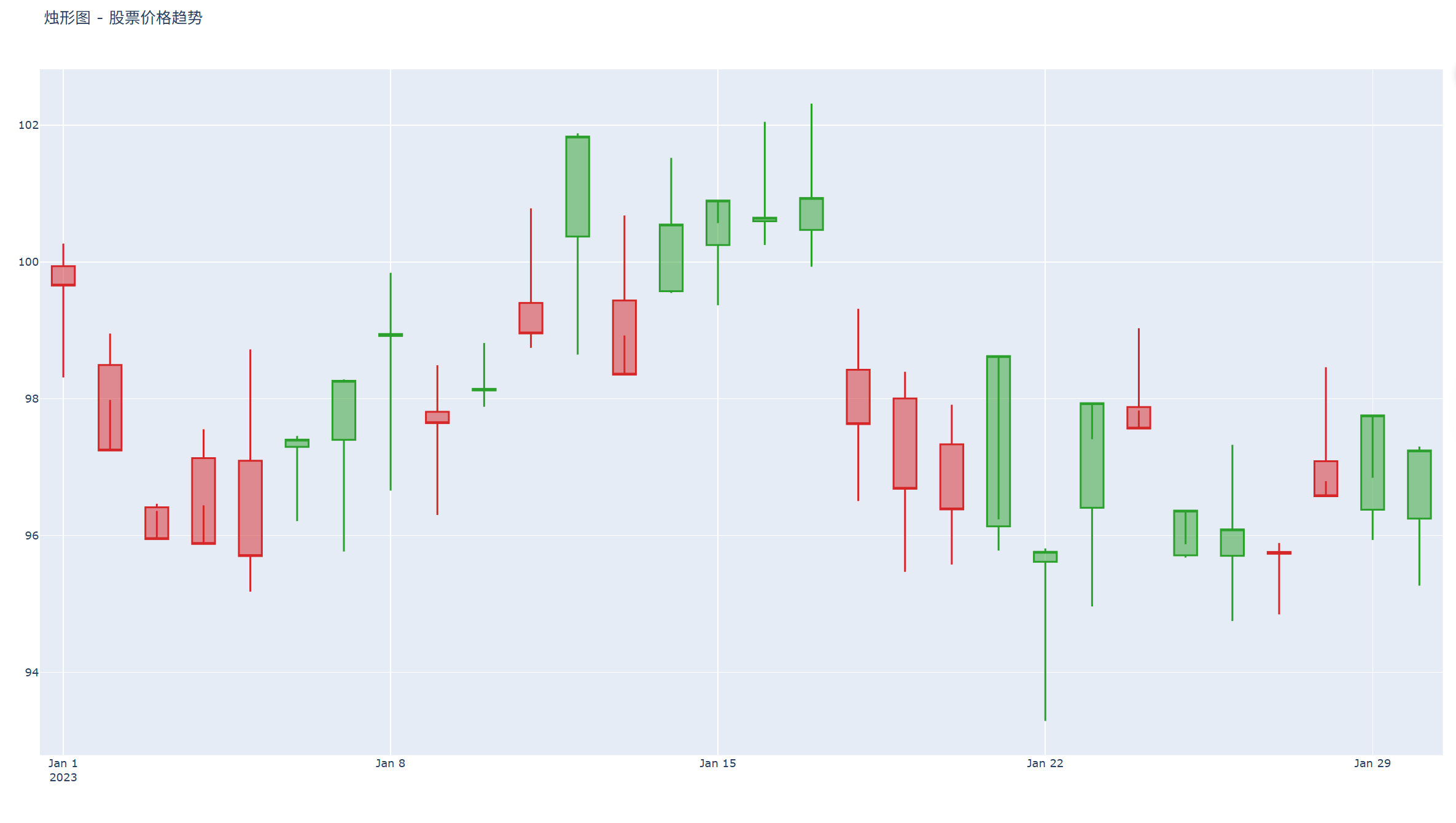

输出结果:

结果：交互式蜡烛图，鼠标悬停可查看详细价格数据，适合高频交易分析。

---

五、其他时间趋势图表

1. 折线图：基础趋势对比，适用于少量时间序列。
2. 面积图：强调趋势和总量，适合单一类别的累积变化。
3. 热力图：展示时间与另一个维度的密度关系（如用户活跃时段）。

---

六、工具对比与选择
• Matplotlib：适合静态报告，高度定制化，但代码较复杂。

• Plotly：生成交互式图表，适合网页嵌入，代码简洁美观。

• Seaborn：基于Matplotlib的封装，快速绘制统计图表。

---

结语
不同的时间趋势图表各有优劣：
• 密集多指标：选择地平线图或河流图。

• 财务累积效应：瀑布图最佳。

• 金融价格波动：烛形图不可替代。
