(五)决策树(DecisionTrees)的原理和实现

(五)决策树

本系列重点在浅显易懂，快速上手。不进行过多的理论讲解：也就是不去深究what，而是关注how。全文围绕以下三个问题展开：

1）长什么样？

2）解决什么问题？

3）怎么实现？

​ 3.1）从数学讲，原理

​ 3.2）从代码上讲，如何掉包实现

长什么样

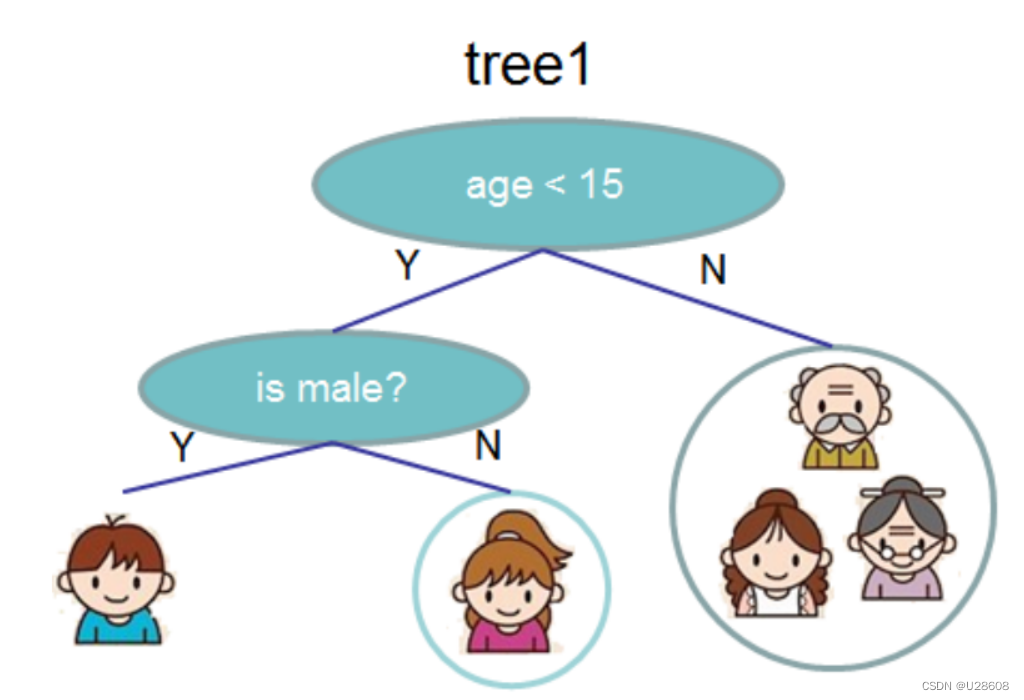

决策树由节点和边和叶子组成，如下面的树，蓝绿色块是节点，表示特征，蓝色线条是边，表示条件，带小人图的终端是叶子表示模型的最终的输出值。这个树表示的是如果一个人年龄大于等于15岁，就划分到右边的叶子，这个人就是妈妈或者奶奶或者爷爷。如果年龄小于15岁，划分到左侧节点，再接着划分，当时男孩时划分到最左侧，就表示男孩，当时女孩是划分到右侧表示女孩。

解决什么问题

决策树有三种：ID3、C4.5、CART树，其中ID3、C4.5可以解决分类问题，CART树可以解决分类和回归问题。

分类问题如下：$$x1到x4$$为特征，y为目标变量，y是离散的有1和0两种类型。通过特征来预测目标变量y的类型。

x1	x2	x3	x4	y
5.5	2.6	4.4	1.2	1
5	3	1.6	0.2	0
5.7	2.8	4.5	1.3	1
5.1	3.4	1.5	0.2	0
6.3	3.3	4.7	1.6	1

回归为题如下：$$x1到x13$$为特征，y为目标变量，y是连续值。通过特征来预测目标变量y的值。

x1	x2	x3	x4	x5	x6	x7	x8	x9	x10	x11	x12	x13	y
0.01	18	2.31	0	0.54	6.58	65.2	4.09	1	296	15.3	396.9	4.98	24
0.03	0	7.07	0	0.47	6.42	78.9	4.97	2	242	17.8	396.9	9.14	21.6
0.03	0	7.07	0	0.47	7.18	61.1	4.97	2	242	17.8	392.83	4.03	34.7
0.03	0	2.18	0	0.46	7	45.8	6.06	3	222	18.7	394.63	2.94	33.4
0.07	0	2.18	0	0.46	7.15	54.2	6.06	3	222	18.7	396.9	5.33	36.2

怎么实现

数学原理

通过上图可以看出来，决策树就是通过不断的形成分支来实现最终的分类，一个待预测的数据从根部开始，沿着分支逐级向下，最终可以被分类到一个叶子节点，次叶子节点的值就是当前待预测数据的预测值。

那么问题是，用哪个特征作为节点去分支，当然不是随机的。按方法就分为了以上三种决策树：ID3、C4.5、CART树。ID3树以信息增益作为属性的选择标准，C4.5以信息增益率作为属性的选择标准，CART树以基尼指数作为属性的选择标准。

下面逐一解释上面的几个方法。

信息增益

先从介绍信息熵开始：

1)信息熵：

信息熵是考虑该随机变量的所有可能取值,即所有可能发生事件所带来的信息量的期望，系统越有序，熵越小，系统越混乱，熵越大。

$$H\left(X\right)=E\left(I\left(X\right)\right)=\sum _{i=1}^q{p}_i{\log }_2\frac{1}{p_i}=-\sum _{i=1}^q{p}_i{\log }_2{p}_i$$

X是特征，q是特征的值，p表示当前特征取q的概率，例如下表的特征x1：x1有5和6两个值，取5的概率是2/5，取6的概率是3/5，所以x1的信息熵为：

$$H(X1)=-(2/5\ast lo{g}_2(2/5)+3/5\ast lo{g}_2(3/5))=0.97095$$

x1	x2	y
6	2	1
5	3	0
6	2	1
5	3	0
6	3	1

2）联合熵

$$H(X,Y)=-\sum _{i=1}^{n}p(x_i,y_i)logp(x_i,y_i)$$
以x1和x2为例，取到（6，2）的概率为2/5，取（6，3）的概率为1/5，取（5，2）的概率为0，取（5，3）的概率为2/5.

则：

$$H(x1,x2)=-(2/5\ast lo{g}_2(2/5)+1/5\ast lo{g}_2(1/5)+0\ast lo{g}_2(0)+2/5\ast lo{g}_2(2/5))=1.5219$$

3） 条件熵

条件熵 H(Y|X) 表示在已知随机变量 X 的条件下随机变量 Y 的不确定性。条件熵 H(Y|X)定义为X给定条件下Y的条件概率分布的熵对X的数学期望:

$$\begin{array}{rl}H(Y|X)& =\sum _{x}p(x)H(Y|X=x)\\ & =-\sum _{x}p(x)\sum _{y}p(y|x)logp(y|x)\\ & =-\sum _x\sum _{y}p(x,y)logp(y|x)\\ & =-\sum _{x,y}p(x,y)logp(y|x)\end{array}$$

或者

$$\begin{array}{rl}H(Y\mid X& )=\sum _{j=1}P(\mathbf{X}={\mathbf{v}}_j\left)H\right(Y\mid X={\nu }_j)=\sum _{x}P(\mathbf{x}\left)H\right(Y\left|x\right)\\ & =\sum _{x}p(x)(-\sum _{y}p(y\mid x)\log (p(y\mid x)\left)\right)=-\sum _x\sum _{y}p\left(x\right)p(y\mid x)\log \left(p\right(y\mid x\left)\right)\\ & =-\sum _x\sum _{y}p(x,y)\log \left(\frac{p(x,y)}{p(x)}\right)\\ & =-\sum _x\sum _{y}p(x,y)\log \left(p\right(x,y\left)\right)-[-\sum _x(\sum _{y}p(x,y)\left)\log \right(p\left(x\right)\left)\right]\\ & =H(X,Y)-[-\sum _{x}p(x\left)\log \right(p\left(x\right)\left)\right]=H(X,Y)-H\left(X\right)\end{array}$$

以x1和x2为例：

$$H(x2|x1)=\sum _{x_1}p(x_1)H(x_2|x_1)$$

x1取5的概率为2/5，此时x2的取值为[3,3], 熵为$$-(1\ast log2(1))=0$$

x1取6的概率为3/5，此时x2的取值为[2,2,3],熵为$$-(1/3\ast log2(1/3)+2/3\ast log2(2/3))=0.9183$$

$$\begin{array}{rl}H(x2|x1)& =\sum _{x_1}p(x_1)H(x_2|x_1)\\ & =2/5\ast 0+3/5\ast 0.9183\\ & =0.55098\end{array}$$

3)信息增益

信息增益(information gain),表示存在某种条件 X,它使得条件熵 H(Y|X)尽可能的小，（也就是“不确定性”减少的多),即当引入信息 X之后,事物 Y的熵变小了。信息增益记为：

$$g(Y\mid X)=H(Y)-H(Y\mid X)$$

画图表示上面几个概念的关系如下：

左边的椭圆代表H(X),右边的椭圆代表H(Y),中间重合的部分就是我们的互信息或者信息增益I(X,Y),左边的椭圆去掉重合部分就是H(X|Y),右边的椭圆去掉重合部分就是H(Y|X)-两个椭圆的并就是H(X,Y)

ID3构建的决策树可以是二叉树也可以不是二叉树。例如XI为离散型变量，有5和6两个值，构建的就是二叉树，如果x1有3个值，构建的就是3叉树，当然也可以构建二叉树，按某个值划分为“属于当前值”和“不属于当前值”两个类型。如果为连续型变量可以认为的划分一个分割点，分割点左侧的为一类，右侧的为一类，构建决策树。也可以对连续值进行分箱，构建成多叉树。

信息增益率

在ID3算法的基础上，进行算法优化提出的一种算法(C4.5)，使用信息增益率来取代ID3中的信息增益。信息增益率的计算方式如下，

$$\begin{array}{c}Gain(X)=\mathrm{H}\left(\mathrm{Y}\right)-H(Y|\mathrm{X})\\ Gain\_ratio\left(X\right)=\frac{Gain\left(X\right)}{H\left(X\right)}\end{array}$$

基尼Gini指数

CART分类树

CART（Classification And Regression Trees，分类回归树）算法，不仅可以作为分类树，还可以作为回归树。采用的是Gini指数（选Gini指数最小的特征）作为分裂标准,同时它也是包含后剪枝操作。

基尼指数（基尼不纯度）：表示在样本集合中一个随机选中的样本被分错的概率。Gini指数越小表示集合中被选中的样本被分错的概率越小，也就是说集合的纯度越高，反之，集合越不纯。

基尼指数（基尼不纯度）=样本被选中的概率"样本被分错的概率

具体公式如下，增益的计算方式和上面的方式一样，只是换了一个符号而以，

$$\begin{array}{rl}Gini& =1-\sum _{i=1}^{n}P(i{)}^2\\ Gain& =\mathrm{Gini}(\mathrm{Y})-\mathrm{Gini}(Y|\mathrm{X})\end{array}$$

以x1为例，则x1的基尼指数(基尼不纯度)为，x1有两个取值5和6，取5的概率为2/5，取6的概率为3/5，则：

$$Gini(x1)=1-(2/5{)}^2-(3/5{)}^2=0.48$$

CART回归树

回归树也是二叉树，只不特征的选择方式发生了变化，如下：

$$R(j,s)=\underset{j,s}{\min }[\underset{c_i}{\min }\sum _{x\in R_i(j,s)}{\left(y_i-c_1\right)}^2+\underset{c_2}{\min }\sum _{x\in R_2(j,s)}{\left(y_i-c_2\right)}^2]$$

j表示特征，s表示特征j的某个具体值，y表示样本的y值，c表示当前叶子内所有样本y的均值。就是下图的意思：

x1	x2	y
66	296	24
78	235	21
61	235	34
45	235	33
54	235	36

以x1划分，

​ 55划分时，分到左侧的y值有[33，36],均值为34.5，分到右侧的有[24,21,34]，均值为26.3

​ 65划分时，分到左侧的y值有[34,33,36]，均值为34.3，分到右侧的有[24,21]，均值为22.5

以x2划分，

​ 250划分时，分到左侧的y值有[21,34,33,36]，均值为31，分到右侧的有[24]
$$\begin{gathered} R(X1,55)=(33-34.5{)}^2+(36-34.5{)}^2+(24-26.3{)}^2+(21-26.3{)}^2+(34-26.3{)}^2=97.17 \\ R(X1,65)=(34-34.3{)}^2+(33-34.3{)}^2+(36-34.3{)}^2+(24-22.5{)}^2+(21-22.5{)}^2=9.17 \\ R(X2,250)=(21-31{)}^2+(34-31{)}^2+(33-31{)}^2+(36-31{)}^2+(24-24{)}^2=138 \end{gathered}$$
R(x1,65)最小，所以以x1的65为第一个划分节点，下面继续以这种方法进行划分。停止条件，一般可以设定当树的深度达到一定深度或者叶子节点的y得数量小于某个数时停止。

这里需要注意得一点时，id3和c4.5树可以不是二叉树，而cart树是二叉树，且id3和c4.5树在划分时，特征不复用。而cart树得特征可以复用。

sklearn掉包实现

这里需要说明得是，sklearn中得决策树是通过cart树实现得。

# 调取sklearn包
from sklearn.tree import DecisionTreeClassifier #sklearn中，线性回归模型在linear_model模块中
# 调取sklearn中自带的数据集
from sklearn.datasets import load_iris #调用上文一开始提到大波士顿房价数据集


X, y = load_iris(return_X_y=True) #获取X，y数据
clf = DecisionTreeClassifier(min_samples_leaf=0.1) #初始化一个决策树模型
clf.fit(X,y) #fit函数用于训练

LR.predict(X) #predict函数用于预测

# 下面得代码用于决策树得可视化（在jupyter notebook中实现）
from sklearn import tree
dot_data = tree.export_graphviz(clf, )
import graphviz
graph = graphviz.Source(dot_data)
graph
