该文描述了如何配置OSPF和BGP协议来管理骨干链路和业务环回的区域。在OSPF配置中，以r2为例，设置了router-id，定义了area0，并添加了相应的网络到区域。在BGP配置中，r2和r5分别配置了AS号，建立了邻居关系，设置了下一跳本地（next-hop-local）并宣告了静态路由。此外，还进行了路由汇总以优化路由表。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

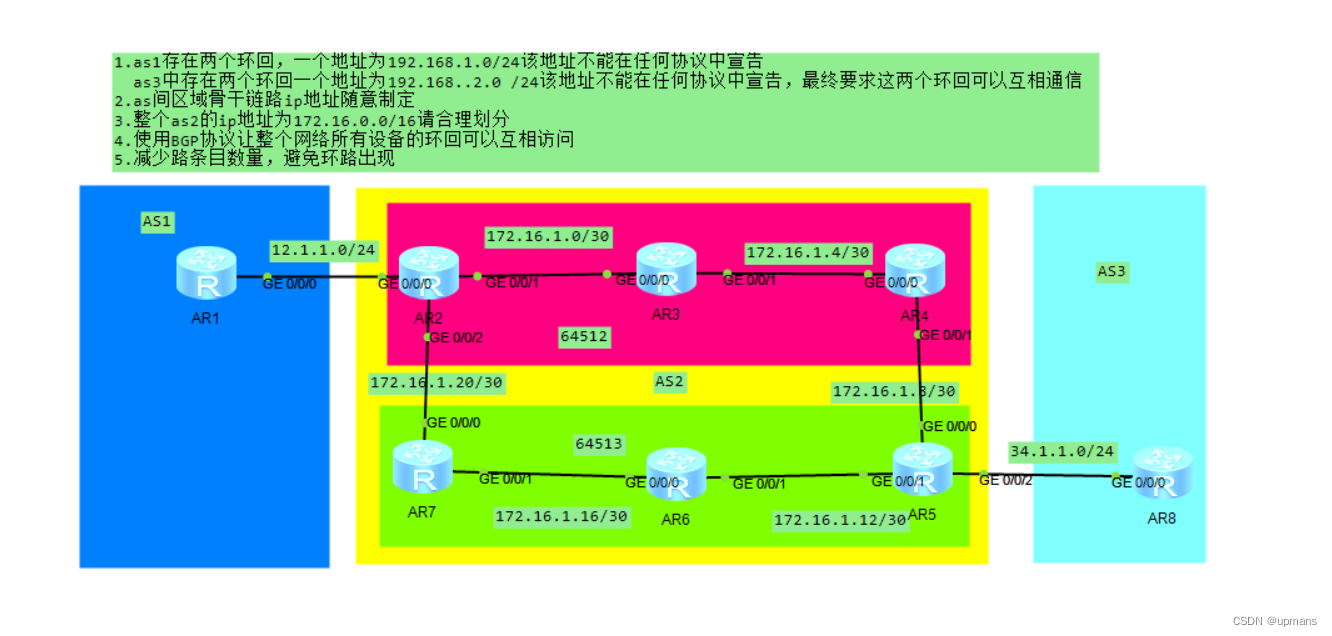

骨干链路的区域划分由图所示

建邻环回

r1：172.16.0.1/32

r2:172.16.0.2/32

r3:172.16.0.3/32

r4:172.16.0.4/32

r5:172.16.0.5/32

r6:172.16.0.6/32

r7:172.16.0.7/32.

r8：172.16.0.8/32

业务环回

r1:192.168.1.0/24

r2:172.16.2.0/24

r3:172.16.3.0/24

r4:172.16.4.0/24

r5:172.16.5.0/24

r6:172.16.6.0/24

r7:172.16.7.0/24

r8:192.168.2.0/24

需要注意的是环回上的24位需要修改类型使32位变成24位

[R1-LoopBack0]ospf network-type broadcast

配置ospf这里以r2为例

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]net
[r2-ospf-1-area-0.0.0.0]network 172.16.1.1 0.0.0.0
[r2-ospf-1-area-0.0.0.0]net
[r2-ospf-1-area-0.0.0.0]network 172.16.1.21 0.0.0.0
[r2-ospf-1-area-0.0.0.0]net
[r2-ospf-1-area-0.0.0.0]network 12.1.1.2 0.0.0.0
[r2-ospf-1-area-0.0.0.0]net
[r2-ospf-1-area-0.0.0.0]network 172.16.0.2 0.0.0.0
[r2-ospf-1-area-0.0.0.0]net
[r2-ospf-1-area-0.0.0.0]network 172.16.2.1 0.0.0.0
[r2-ospf-1-area-0.0.0.0]

配置bgp以r2，r5为例

[r2]bgp 64512
[r2-bgp]router-id 2.2.2.2
[r2-bgp]confederation id 2
[r2-bgp]peer 12.1.1.1 as-number 1
[r2-bgp]peer 172.16.0.3 as-number 64512
[r2-bgp]peer 172.16.0.3 connect-interface LoopBack 0
[r2-bgp]confederation peer-as 64513
[r2-bgp]peer 172.16.0.5 as-number 64513
[r2-bgp]peer 172.16.0.5 ebgp-max-hop 2
[r2-bgp]peer 172.16.0.5 connect-interface LoopBack 0

[r2-bgp]peer 172.16.0.3 next-hop-local

[r2-bgp]peer 172.16.0.7 next-hop-local

[r2]ip route-static 172.16.0.0 21 NULL 0

[r5]bgp 64513
[r5-bgp]router-id 5.5.5.5
[r5-bgp]confederation id 2
[r5-bgp]confederation peer-as 64512
[r5-bgp]peer 172.16.0.4 as-number 64512
[r5-bgp]peer 172.16.0.4 connect-interface LoopBack 0
[r5-bgp]peer 172.16.0.4 ebgp-max-hop 2
[r5-bgp]peer 172.16.0.6 as-number 64513
[r5-bgp]peer 172.16.0.6 connect-interface LoopBack 0
[r5]bgp 64513
[r5-bgp]peer 34.1.1.2 as-number 3
[r5-bgp]peer 172.16.0.4 next-hop-local
[r5-bgp]peer 172.16.0.6 next-hop-local
[r5]ip route-static 172.16.0.0 21 NULL 0
[r5-bgp]network 172.16.0.5 32

[r5-bgp]network 172.16.5.0 24
