 条件：

1、r1代表运营商 r1远程登录r2实际登陆r9

2、r3访问r7的换回地址走r5

3、全网可达

4、其中r8，r9为version1

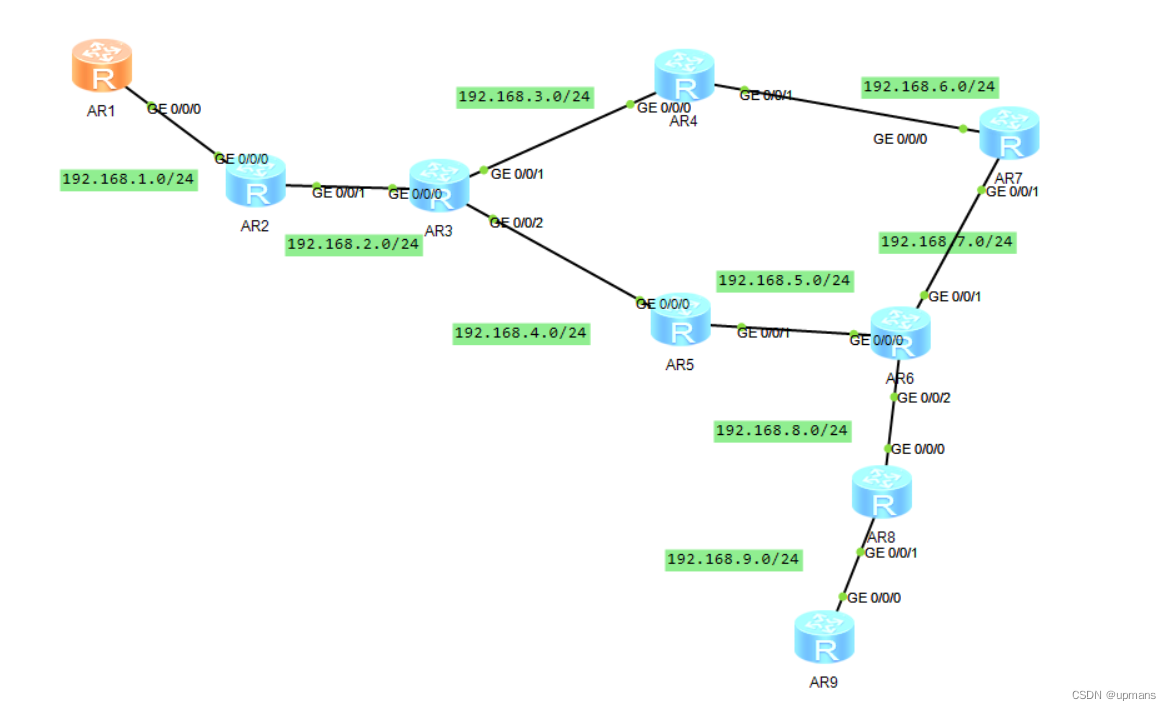

如图所示ip已经提前配好，每个路由都有配置一个环回

全网可达

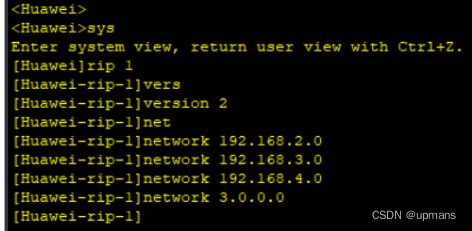

这是以其中一个路由为例，给r2，r3，r4,  r5,  r6,  r7都如此配上rip

 r8 r9的类型为version 1 配置同上

因为version 1与version 2是不相通的所以我们要在相连的端口上做一个version 2的配置

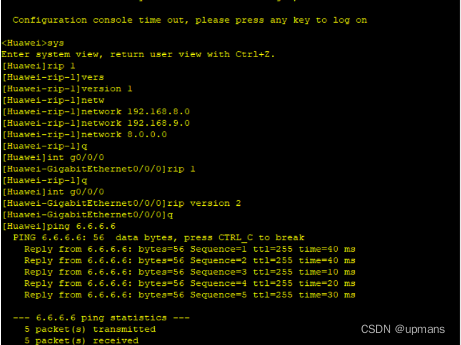

 比如在这里我们在r8的0/0/0上又配置了version 2 让其与r6 ping 发现已经可以通了

在r9上也是如此

到这一步已经是内网可通了，接下来是全网通

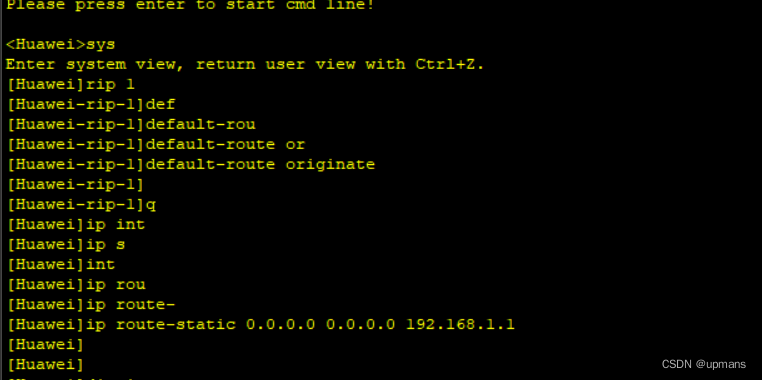

在r2上配置一条缺省路由指向运营商也就是r1的端口，并且下放ip

 现在可查看一下所有路由是否学习到缺省路由

 可以看见已经学习到0.0.0.0了

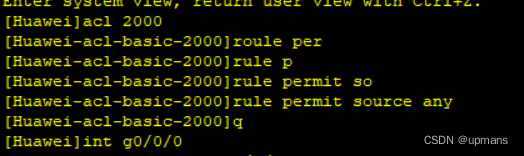

再在r2上设置都可通过

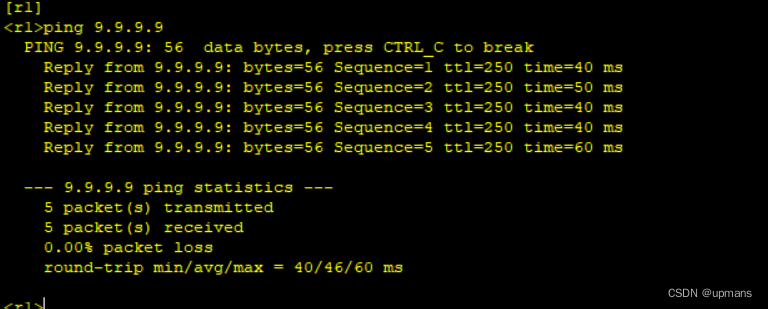

 至此全网可达已经完成，我们可测试一下用r1 ping r9



r3访问r7的换回地址走r5

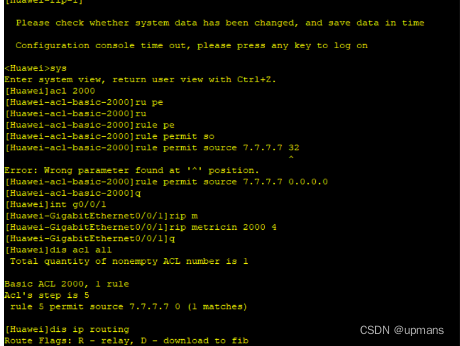

在r3到r5的两条路径上明显上面的路径是优于下面的，所以我们要将上面的路径增加跳数

（注意这里的端口是0/0/1  是回去的那一个）

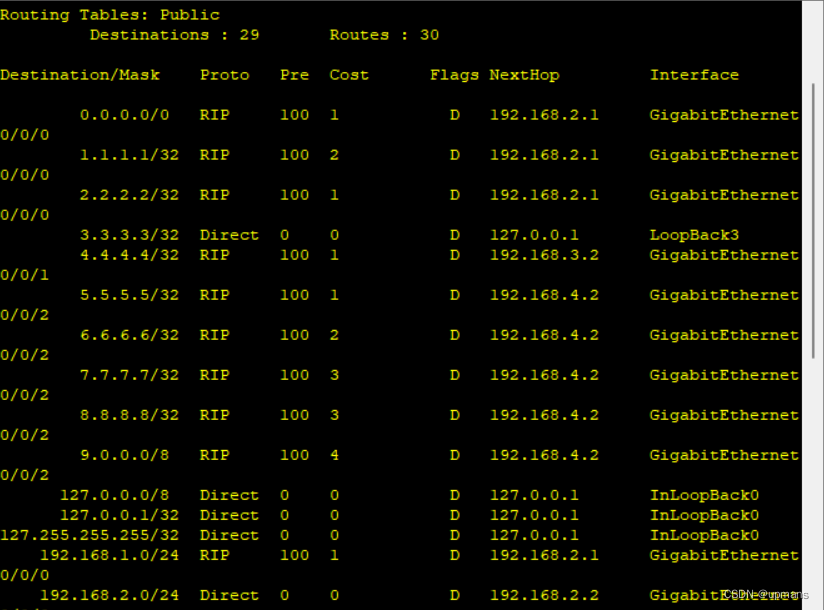

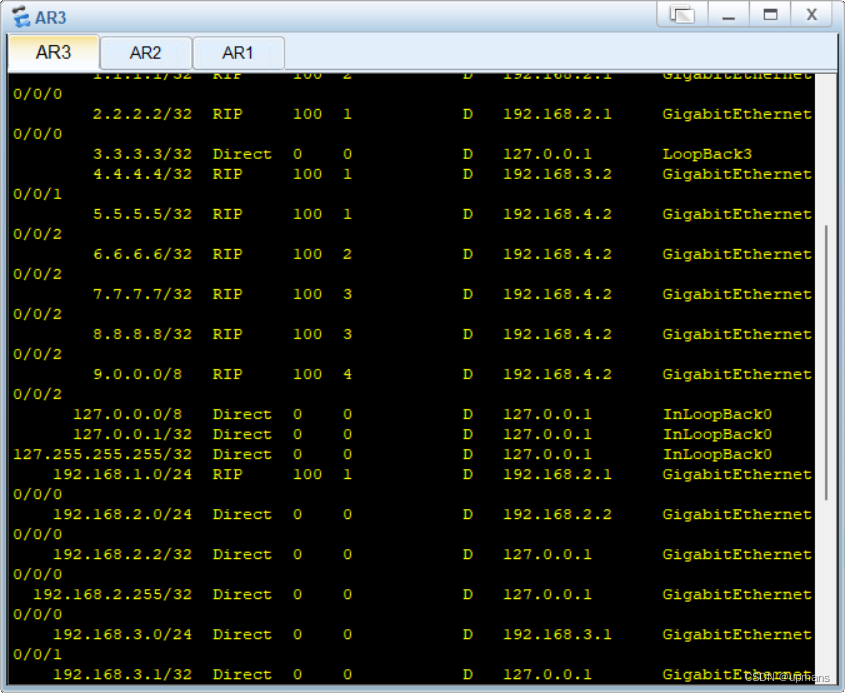

 这时我们查看，会发现到r7走的是192.168.4.2 也就是下面的路径了

 r1代表运营商 r1远程登录r2实际登陆r9

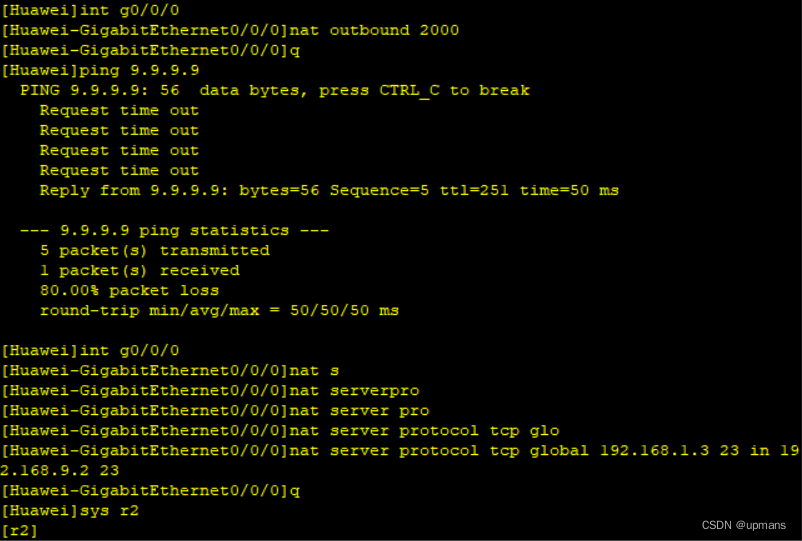

r2上的配置

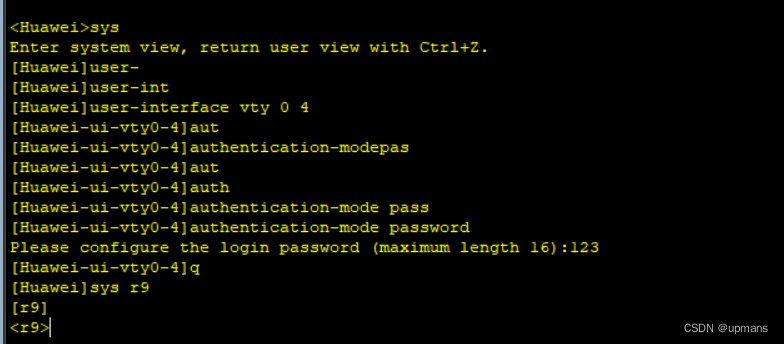

 r9的配置

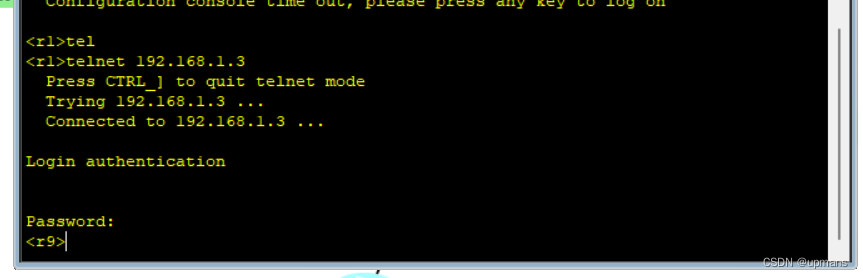

 使用r1登录r2会发现登录上的是r9
