要求：

1.根据192.168.1.0/24 进行地址划分

2.R5作为DHCP服务器给PC分配IP地址

3.路由器上均有2个环回地址

4.R4与R5正常走1000M，备份走100M

5.全网尽量负载均衡

6.减少路由表数量，避免环路产生

7.全网可达

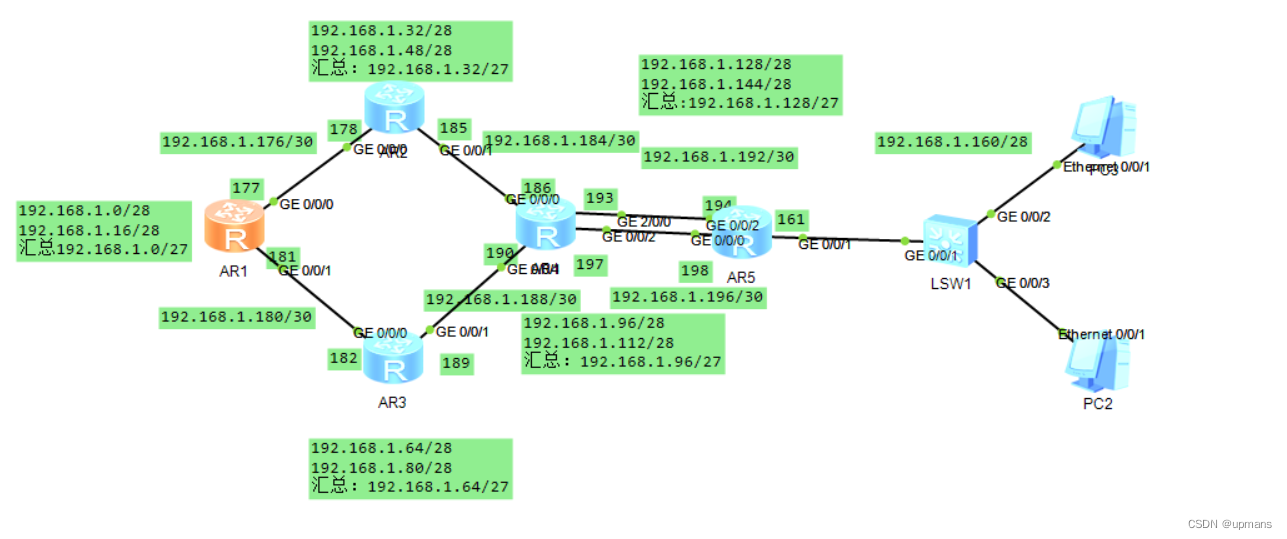

分析：

1.有5个路由器每个需要2个环回，有6个主干道，DHCP分配一个，一共需要17个网段，主干道可以使用2个28个网络位的网段再进行划分

所以我们需要13个网段：

R1:192.168.1.0/28                                 192.168.1.16/28

R2:192.168.1.32/28                               192.168.1.48/28

R3:192.168.1.64/28                               192.168.1.80/28

R4:192.168.1.96/28                               192.168.1.112/28

R5:192.168.1.128/28                             192.168.1.144/28

DHCP分配：192.168.1.160/28

主干道：192.168.1.176/28

--192.168.1.176/30

--192.168.1.180/30

--192.168.1.184/30

--192.168.1.188/30

192.168.1.192/28

--192.168.1.192/30

--192.168.1.196/30

--192.168.1.200/30

--192.168.1.204/30
2.在R5路由器上配置DHCP服务器，下放接口为GE 0/0/2，网段IP为192.168.1.160/28

3.配置虚拟接口

4.静态路由一般优先级为60，如果使用100M作为备份，将备份路由的优先级修改>60即可，在这我们修改的为61

6:每台路由器在写路由项时，使用汇总路由；并且在配置缺省路由后一定要再配置空接口来防止环路的产生。

以其中一个路由R5为例

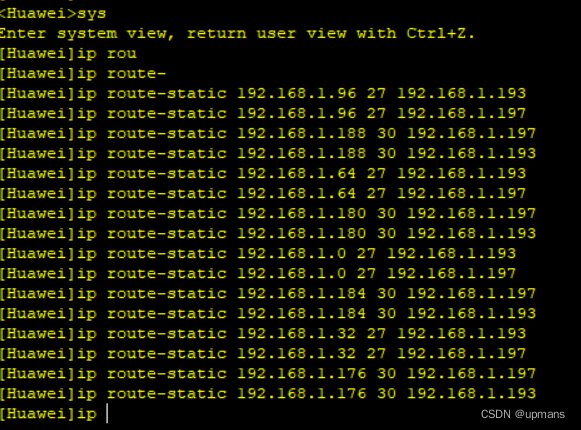

静态路由配置

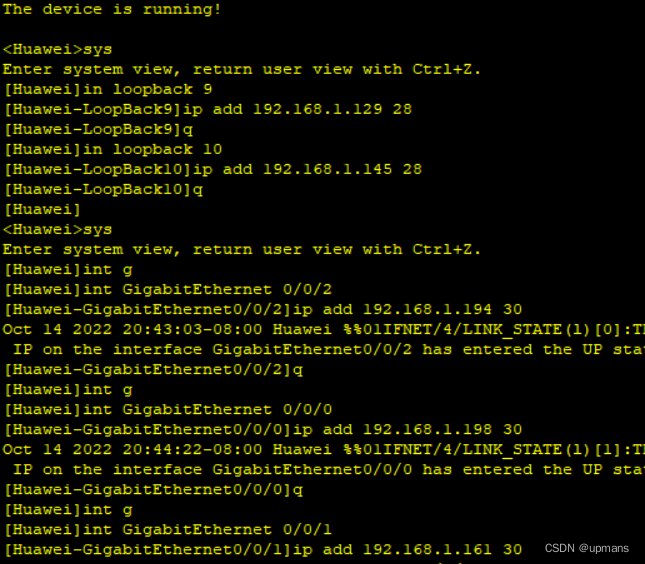

IP配置

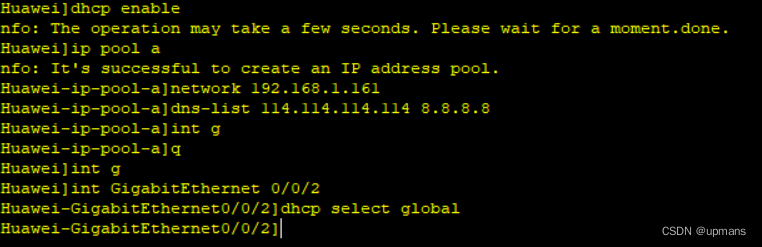

DHCP配置

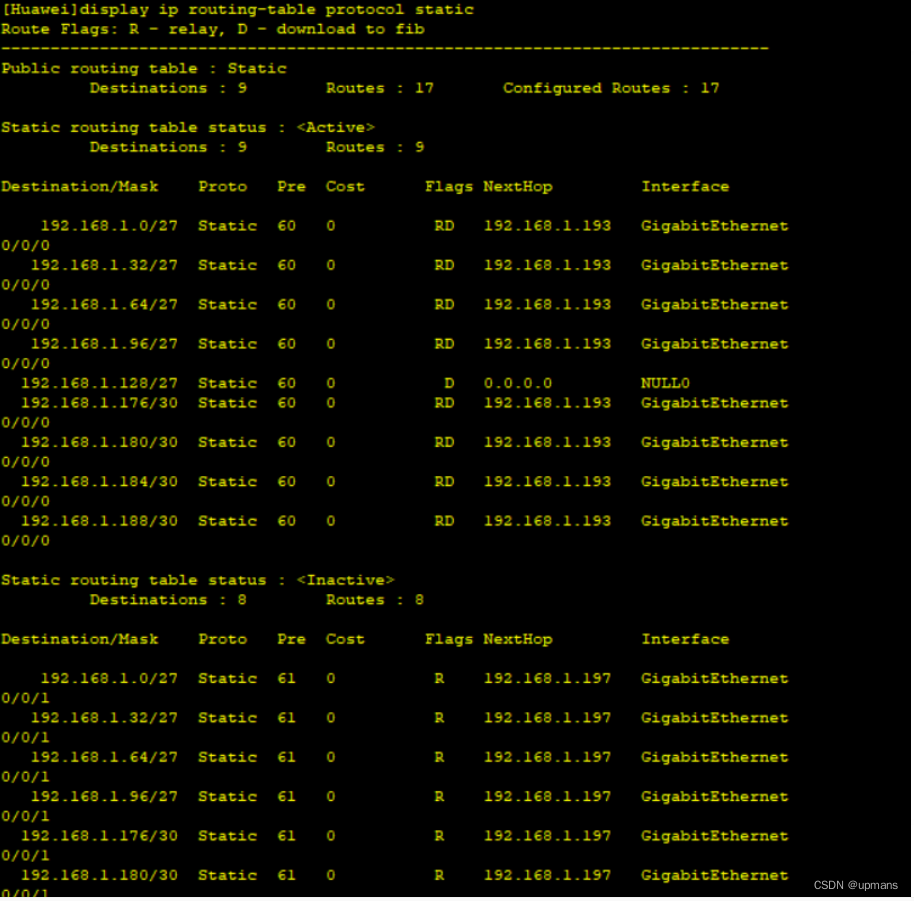

R5路由表

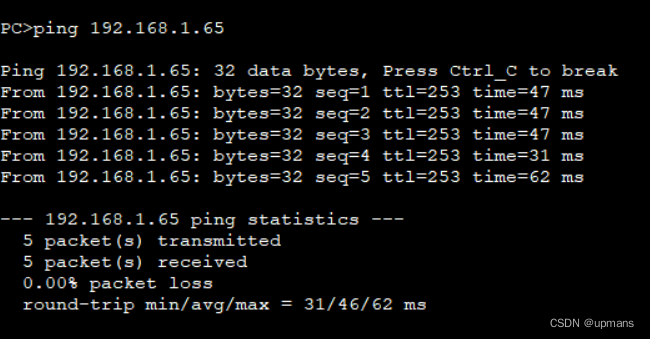

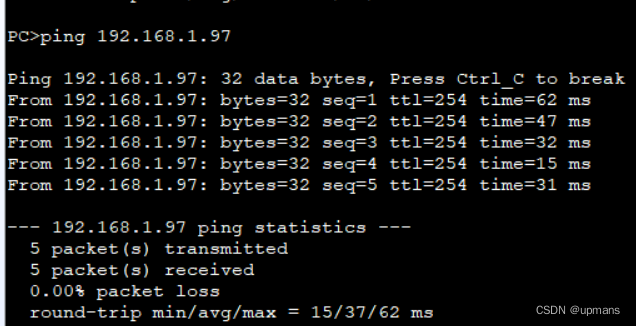

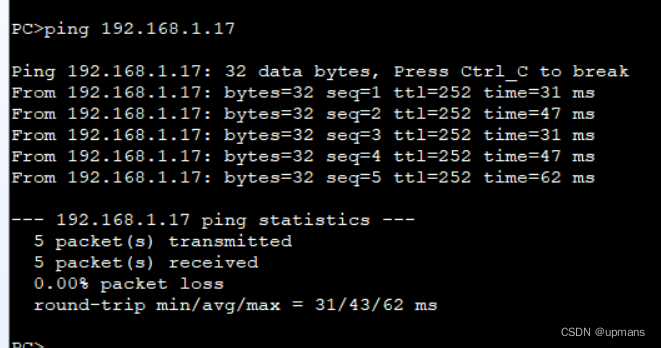

 ping回环
