VISIO ——电气工程作电路图

在论文中使用的图像最好是用VISIO来画，具体流程如下：

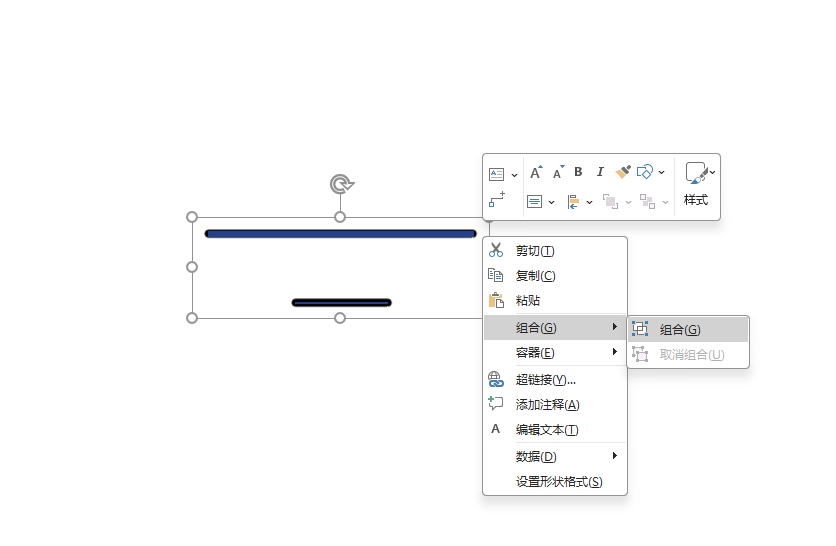

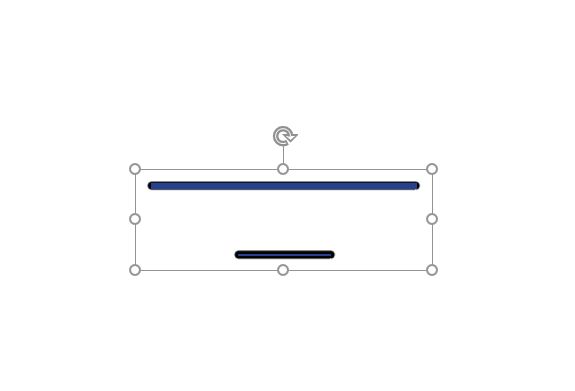

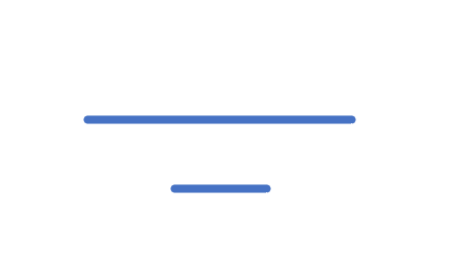

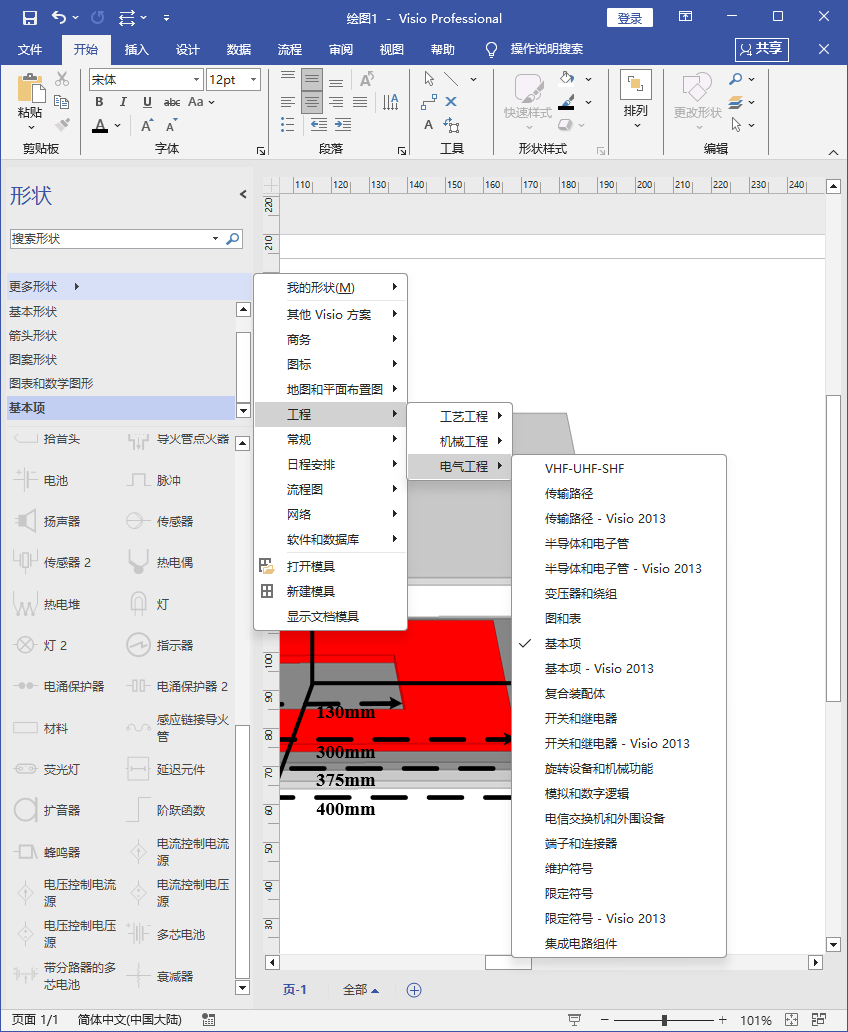

首先，在新建文件中选择基本框图；左侧的基本形状里面选择工程，电气工程，基本项，里面有绝大部分我们用的上的器件成图。如果你发现这里面没有你需要的器件，那么可以去电气工程的其他分类寻找一下，都没有的话也可以自己绘制需要的部分，这里以电压源为例，我们绘制两根一长一短的线条，选中之后更改他的颜色，最后将他们组合为一个固定的形状，就完成了一个元器件的绘制

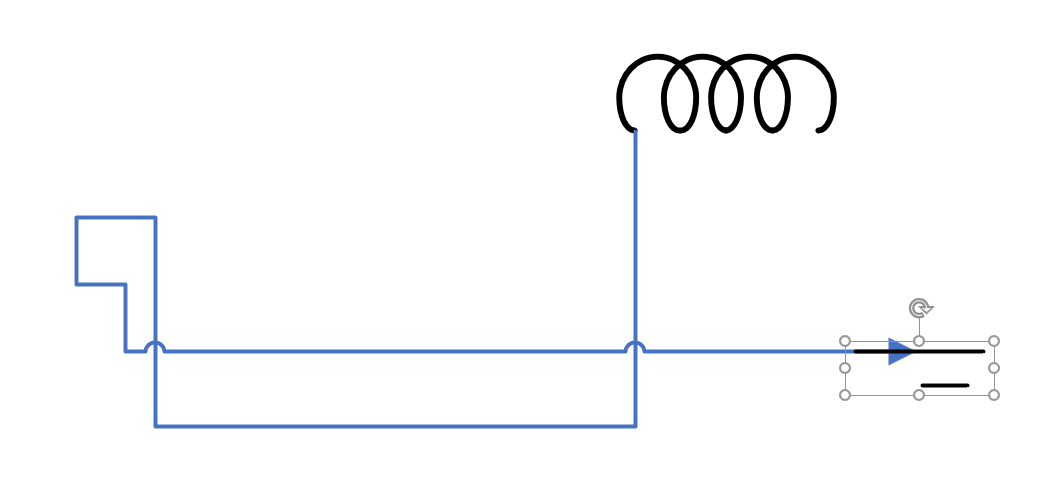

接下来就是链接各个元器件了，用最基础的方法就是使用指针工具旁边的线条，按照电路图将各个器件连起来，但这样的方法会导致后面修改起来非常麻烦，而且在链接器件的局部会比较难连到自己想要的位置，但胜在简便

另一种方法就是采用链接线的方法，虽然实操起来比直接线连复杂，但后期更好修改，具体方法如下：

首先，我们需要将两个需要相连的部件设置连接点，按住Ctrl+ shift+ 1，找到器件想要设置为连接点的地方，点击；或者单击上边快捷栏连接线右侧的×，选中器件，然后按住Ctrl单击想要设置为连接点的地方。

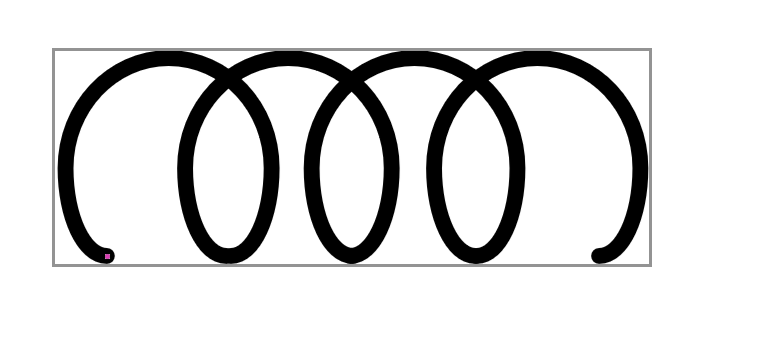

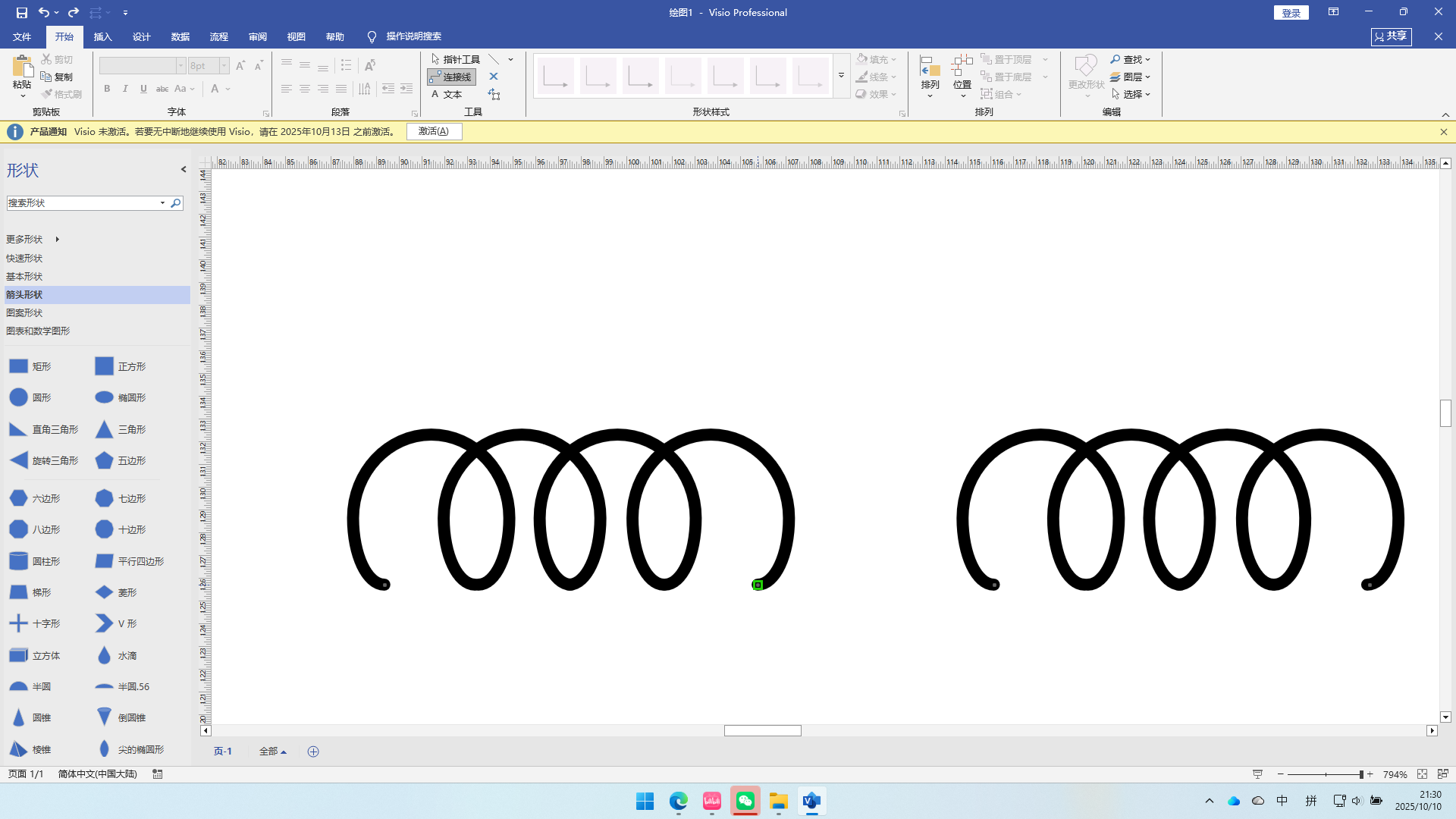

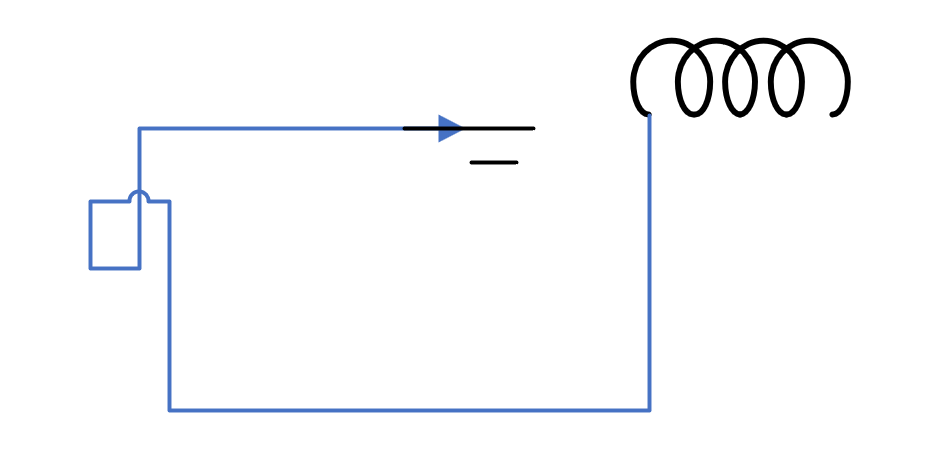

以电感为例：然后就可以选用连接线来链接两个部分了，设置连接点之后，起始点和终点会自动吸附，非常便捷

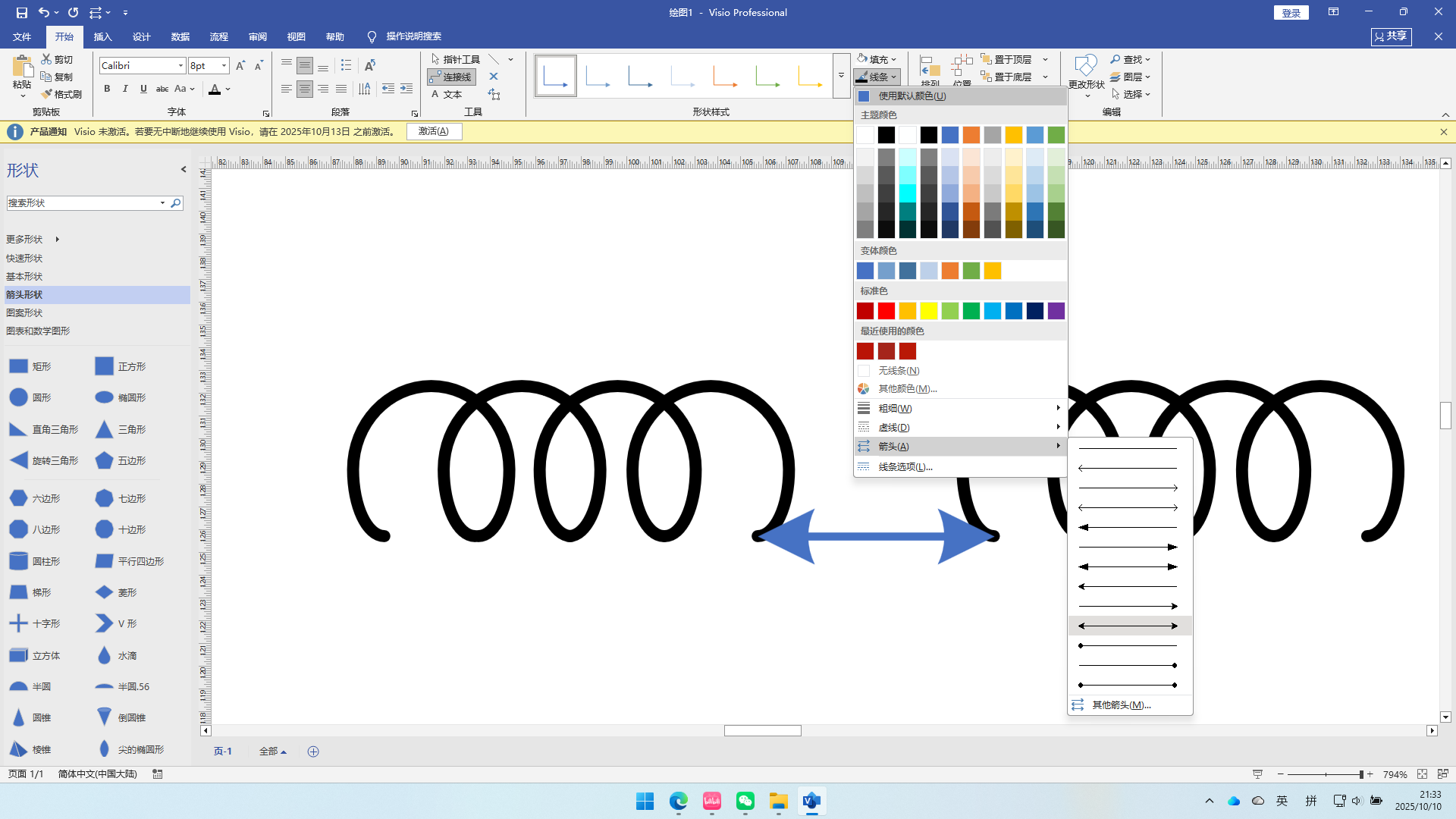

连接线都是默认蓝色带箭头的，我们需要选中之后在线条里面编辑它的属性（箭头种类，颜色，粗细，是否虚线）

设置好之后，后期移动元件时，这两个点也会默认相连了
