本文介绍了如何使用PlantUML在IDEA中创建类图，包括设置属性和方法的可见性，定义静态与抽象成员，以及自定义分类和方法属性的排列方式。

使用{}来定义所有的属性和方法

@startuml
class Dummy {
  String data
  void methods()
}

class Flight {
   flightNumber : Integer
   departureTime : Date
}
@enduml

生成的类图如下：
在这里插入图片描述
定义可见性
以下符号定义字段或者方法的可见性：

@startuml

class Dummy {
 -field1
 #field2
 ~method1()
 +method2()
}

@enduml

在这里插入图片描述
也可以使用skinparam classAttributeIconSize 0关掉符号的显示：

@startuml
skinparam classAttributeIconSize 0
class Dummy {
 -field1
 #field2
 ~method1()
 +method2()
}

@enduml

在这里插入图片描述
定义抽象或者静态的属性和方法
通过修饰符{static}或者{abstract}，可以定义静态或者抽象的方法或者属性。
这些修饰符可以写在行的开始或者结束。也可以使用{classifier}这个修饰符来代替{static}.

@startuml
class Dummy {
  {static} String id
  {abstract} void methods()
}
@enduml

在这里插入图片描述

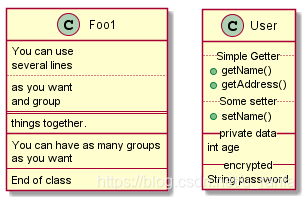

自定义分类
PlantUML默认自动将方法和属性重新分组，你可以自己定义分隔符来重排方法和属性，下面的分隔符都是可用的：–…==__.还可以在分隔符中添加标题：

@startuml
class Foo1 {
  You can use
  several lines
  ..
  as you want
  and group
  ==
  things together.
  __
  You can have as many groups
  as you want
  --
  End of class
}

class User {
  .. Simple Getter ..
  + getName()
  + getAddress()
  .. Some setter ..
  + setName()
  __ private data __
  int age
  -- encrypted --
  String password
}

@enduml

在这里插入图片描述
