DIY逻辑充电器

1、设计原因

由于我经常开发一些奇奇怪怪的小东西，所以手上有较多锂电池，长时间保存对我这种懒人带来的困扰，正常逻辑是每次充电完成后，由人工更换下一个电池充电，如此往复，如使用多个充电器同时进行此项工作（并行），成本与效率均较高，于是设计了这个逻辑充电器，其最大支持4块电池充电，但每次充电一块，单块充电完成后，由单片机读取充电芯片信号，后关闭该通道充电，并开启下一个充电通道，如此往复，是一种用时间换效率和成本的鸡肋设计。
实物如下图1所示、散热片下是TC4056充电芯片（TP4056可替换），主控单片机为N76E003。

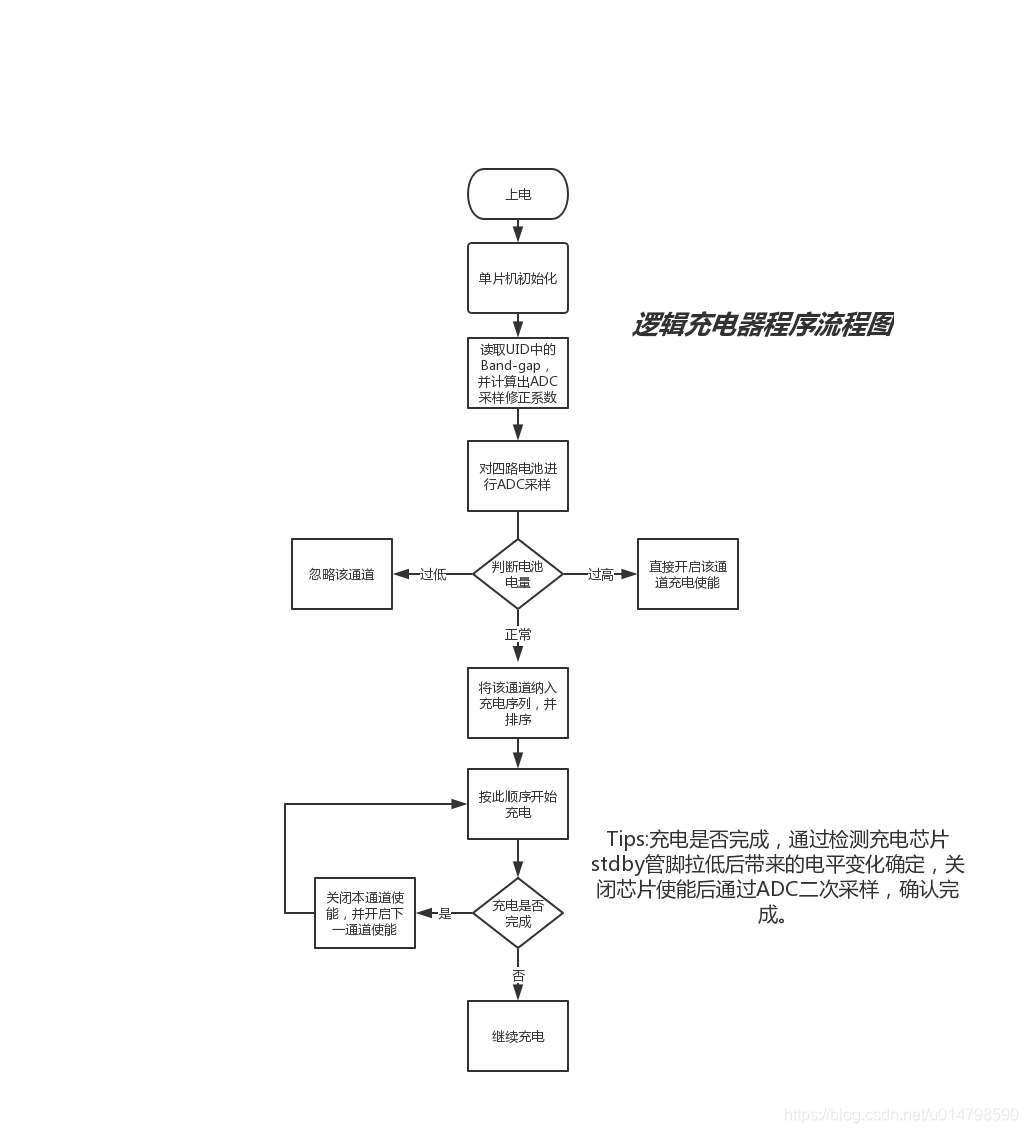

2、运行逻辑

其中带隙电压（band·gap）读取相关文章可以看这里

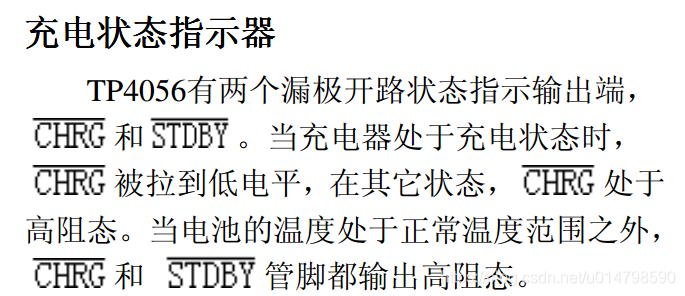

此外，检测充电完成时，首先使用单片机检测充电芯片STDBY引脚电平变化，其原理及电路如下图3、4、5所示，当STDBY引脚拉低后，5V电源通过10k电阻及LED，其管脚电压变化为3.2V左右，此时配置为输入模式（高阻态）的单片机管脚即可采集到该信号。
