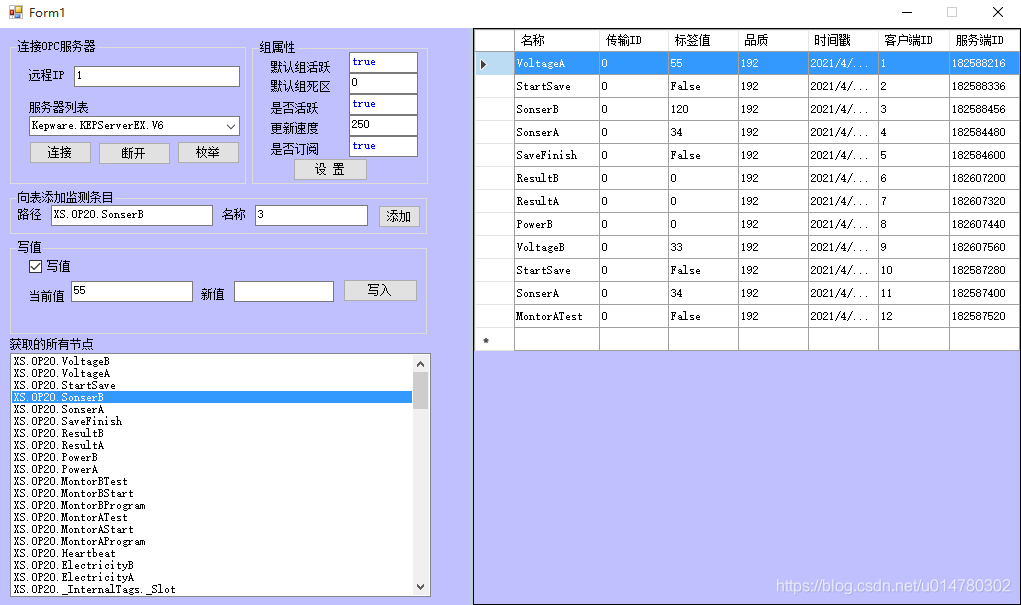

1.该教程是C#通过OPCDAAuto.dll连接Kepserver软件，可以实现与PLC和仪表等硬件通讯。该教程有两个程序，一个是测试程序，可以获取本机所有OPC服务器，连接断开指定的OPC服务器，获取服务器所有条目信息，对变量读写操作。

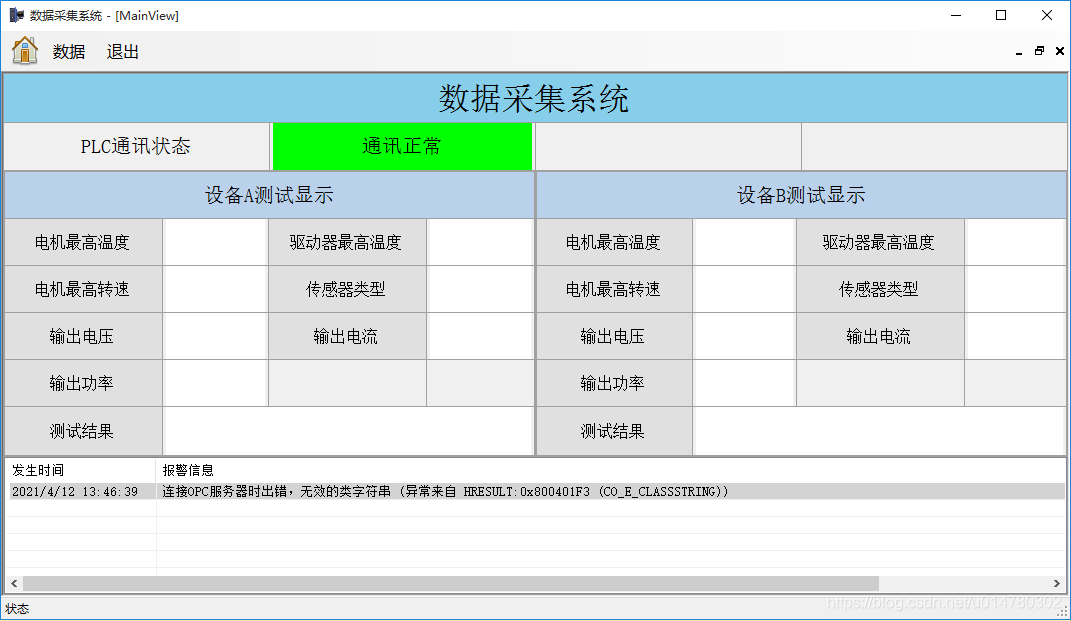

2.另一个程序是实际项目源码，连接西门子PLC，监控质量数据，存储数据到SQL数据库里，可以查询历史数据导出等功能。

3.该教程很适合学习，需要全套源码+V：1357448516或者+qq:584472557





using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Text;
using System.Windows.Forms;
using OPCAutomation;

namespace OPCTest
{
    /// <summary>
    /// 名称：OPC Automation DA 2.0 测试
    /// 结果：本机OPC服务器测试成功
    ///
    ///
    /// </summary>
    public partial class OPCTest : Form
    {
        private OPCAutomation.OPCServer opcServer;//OPC server
        private OPCAutomation.OPCGroups opcGroups;//OPC groups
        private OPCAutomation.OPCGroup opcGroup;//OPC group
        private OPCAutomation.OPCItems opcItems;    //OPC items
        private static int ClientHandle = 1;//客户端ID标识
        public OPCTest()
        {
            InitializeComponent();
        }
        /// <summary>
        /// 枚举本地或远程计算机上的OPC服务（由于DCOM配置问题，远程尚未成功）
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void button3_Click(object sender, EventArgs e)
        {
            try
            {

                this.button3.Enabled = false;
                this.comboBox1.Items.Clear();
               // opcServer = new OPCServerClass();
                opcServer = new OPCServer();
                System.Net.IPHostEntry ipentry = new System.Net.IPHostEntry();
                ipentry = System.Net.Dns.GetHostEntry(textBox1.Text);
                string sname = System.Net.Dns.GetHostName();
                object serverList = opcServer.GetOPCServers(ipentry.HostName);
                foreach (string obj in (Array)serverList)
                {
                    this.comboBox1.Items.Add(obj);
                }
                if (this.comboBox1.Items.Count > 0)
                {
                    this.comboBox1.SelectedIndex = 0;
                    this.button1.Enabled = true;
                    this.button2.Enabled = true;
                }
            }
            catch (Exception se)
            {
                MessageBox.Show(se.Message);
                this.comboBox1.Items.Clear();
            }
            finally
            {
                this.button3.Enabled = true;
            }
        }

        private void Form1_Load(object sender, EventArgs e)
        {
            this.button1.Enabled = false;
            this.button2.Enabled = false;
            this.button4.Enabled = false;
            this.dataGridView1.Rows.Clear();
        }
        /// <summary>
        /// 连接OPC服务器
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void button1_Click(object sender, EventArgs e)
        {
            try
            {
                opcServer.Connect(this.comboBox1.Text, "");
                this.RecurBrowse(opcServer.CreateBrowser());
                if (!this.CreateGroup())
                {
                    return;
                }
                this.button4.Enabled = true;
            }
            catch (Exception se)
            {
                MessageBox.Show(se.Message);
            }
        }
        /// <summary>
        /// 创建组，并加入数据交换事件
        /// </summary>
        /// <returns></returns>
        private bool CreateGroup()
        {
            try
            {
                this.opcGroups = opcServer.OPCGroups;
                this.opcGroup = opcGroups.Add("MyGroup");

                this.SetGroupProperty();//设置组属性
                opcGroup.DataChange += new DIOPCGroupEvent_DataChangeEventHandler(opcGroup_DataChange);
                opcGroup.AsyncWriteComplete += new DIOPCGroupEvent_AsyncWriteCompleteEventHandler(opcGroup_AsyncWriteComplete);
                opcItems = opcGroup.OPCItems;
                return true;
            }
            catch(Exception e)
            {
                MessageBox.Show(e.Message);
                return false;
            }

        }
        /// <summary>
        /// 异步写数据完成时触 发的事件
        /// </summary>
        /// <param name="TransactionID"></param>
        /// <param name="NumItems"></param>
        /// <param name="ClientHandles"></param>
        /// <param name="Errors"></param>
        private void opcGroup_AsyncWriteComplete(int TransactionID, int NumItems, ref Array ClientHandles, ref Array Errors)
        {
            this.l_ErrorsWrite.Text = "";
            for (int i = 1; i <= NumItems; i++)
            {
                this.l_ErrorsWrite.Text = "客户端ID:" + ClientHandles.GetValue(i).ToString() + "   错误:" + Errors.GetValue(i).ToString();
            }
        }
        /// <summary>
        /// 数据交换事件
        /// </summary>
        /// <param name="TransactionID">传输ID</param>
        /// <param name="NumItems">传输的ITEM数</param>
        /// <param name="ClientHandles">客户端标识</param>
        /// <param name="ItemValues">ITEM值</param>
        /// <param name="Qualities">品质</param>
        /// <param name="TimeStamps">时间戳</param>
        private void opcGroup_DataChange(int TransactionID, int NumItems, ref Array ClientHandles, ref Array ItemValues, ref Array Qualities, ref Array TimeStamps)
        {
            try
            {
                textBox1.Text = NumItems.ToString();
                for (int i = 1; i <= NumItems; i++)
                {
                    //下面这种对应数据的方法是为了方便，有时候会出一些小错误。
                    int m = (int)ClientHandles.GetValue(i) - 1;
                    dataGridView1.Rows[m].Cells[1].Value = (TransactionID.ToString());
                    dataGridView1.Rows[m].Cells[2].Value = (ItemValues.GetValue(i).ToString());
                    dataGridView1.Rows[m].Cells[3].Value = (Qualities.GetValue(i).ToString());
                    dataGridView1.Rows[m].Cells[4].Value = (TimeStamps.GetValue(i).ToString());
                    dataGridView1.Rows[m].Cells[5].Value = ClientHandles.GetValue(i).ToString();
                }
            }
            catch (Exception ex)
            {

            }
        }
        /// <summary>
        /// 设置组属性
        /// </summary>
        /// <returns></returns>
        private bool SetGroupProperty()
        {
            try
            {
                opcServer.OPCGroups.DefaultGroupIsActive = Convert.ToBoolean(this.txtDGA.Text);
                opcServer.OPCGroups.DefaultGroupDeadband = (float)Convert.ToDouble(this.txtDGD.Text);
                opcGroup.IsActive = Convert.ToBoolean(txtActive.Text);
                opcGroup.UpdateRate = Convert.ToInt32(txtUpDate.Text);
                opcGroup.IsSubscribed = Convert.ToBoolean(txtSubscrib.Text);//如设置为false,则数据不更新
                return true;
            }
            catch (Exception e)
            {
                MessageBox.Show(e.Message);
                return false;
            }

        }
        /// <summary>
        /// 获取节点
        /// </summary>
        /// <param name="opcBrowser"></param>
        private void RecurBrowse(OPCBrowser opcBrowser)
        {
            opcBrowser.ShowBranches();//展开分支
            opcBrowser.ShowLeafs(true);//展开叶子节点
            foreach (object obj in opcBrowser)
            {
                this.listBox1.Items.Add(obj.ToString());//将获取的所有条目在列表中列示出来
            }
        }
        /// <summary>
        /// 双击列表中的条目，将其路径
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void listBox1_MouseDoubleClick(object sender, System.Windows.Forms.MouseEventArgs e)
        {
            this.txtClientPath.Text = this.listBox1.SelectedItem.ToString();
        }
        /// <summary>
        /// 添加监视ITEM到表中
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void button4_Click(object sender, EventArgs e)
        {
            try
            {
                OPCItem item1 = opcItems.AddItem(this.txtClientPath.Text, ClientHandle);
                this.dataGridView1.Rows.Add(new object[] { this.txtClientPath.Text.Split('.')[this.txtClientPath.Text.Split('.').Length -1], "", "", "", "", "", item1.ServerHandle.ToString() });
                this.txtClientName.Text = string.Empty;
                this.txtClientPath.Text = string.Empty;
                ClientHandle++;
            }
            catch(Exception se)
            {
                MessageBox.Show(se.Message);
            }
        }
        /// <summary>
        /// 断开OPC连接
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void button2_Click(object sender, EventArgs e)
        {
            if (null != opcGroup)
            {
                opcGroup.DataChange -= new DIOPCGroupEvent_DataChangeEventHandler(opcGroup_DataChange);
                opcGroup.AsyncWriteComplete -= new DIOPCGroupEvent_AsyncWriteCompleteEventHandler(opcGroup_AsyncWriteComplete);
                opcGroup = null;
            }
            if (null != opcServer)
            {
                opcServer.Disconnect();
                opcServer = null;
                opcItems = null;
                this.comboBox1.Items.Clear();
                this.comboBox1.Text = string.Empty;
                this.button1.Enabled = false;
                this.button2.Enabled = false;
                this.listBox1.Items.Clear();
                this.button4.Enabled = false;
                this.dataGridView1.Rows.Clear();
                ClientHandle = 1;
                GC.Collect();
            }
        }
        /// <summary>
        /// 将新值写入选中的ITEM中
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void button5_Click(object sender, EventArgs e)
        {
            try
            {
                OPCItem item = opcItems.GetOPCItem(Convert.ToInt32(this.dataGridView1.SelectedRows[0].Cells[6].Value));//根据OPC服务端ID获取新的OPCITEM
                //写多个数据时将相应的ARRAY对应即可
                //MessageBox.Show(this.dataGridView1.SelectedRows[0].Cells[6].Value.ToString());
                int[] ser = new int[]{0,item.ServerHandle};
                //MessageBox.Show(item.ServerHandle.ToString());
                Array serverHandles = (Array)ser;
                Array Errors;
                int TransactionID = 0;
                int cancelID;
                object[] value = new object[] { "", this.txtNewValue.Text }; //opc的数组是从1开始，所以这里0为空当
                Array Values = (Array)value;
                int ItemsNums = 1;//要写入数据的个数

                opcGroup.AsyncWrite(ItemsNums, ref serverHandles, ref Values, out Errors, TransactionID, out cancelID);
                this.checkBox1.Checked = false;
            }
            catch(Exception se)
            {
                MessageBox.Show(se.Message);
            }
        }

        private void checkBox1_CheckedChanged(object sender, EventArgs e)
        {
            if (this.checkBox1.Checked)
            {
                if (this.dataGridView1.SelectedRows.Count > 0 && this.dataGridView1.SelectedRows[0].Cells[0].Value != null)
                {
                    this.txtCurrentValue.Text = this.dataGridView1.SelectedRows[0].Cells[2].Value.ToString();
                    this.txtNewValue.Enabled = true;
                    this.button5.Enabled = true;
                }
                else
                {
                    this.checkBox1.Checked = false;
                }
            }
            else
            {
                this.txtNewValue.Enabled = false;
                this.txtNewValue.Text = "";
                this.txtCurrentValue.Text = "";
                this.button5.Enabled = false;
            }
        }

        private void button6_Click(object sender, EventArgs e)
        {
            this.SetGroupProperty();
        }

        private void listBox1_SelectedIndexChanged(object sender, EventArgs e)
        {

        }
    }
}
