流程图LogicFlow

LogicFlow简介

LogicFlow 是一款流程图编辑框架，提供了一系列流程图交互、编辑所必需的功能和简单灵活的节点自定义、插件等拓展机制，方便我们快速在业务系统内满足类流程图的需求。

教程
API
图标示例
GigHub

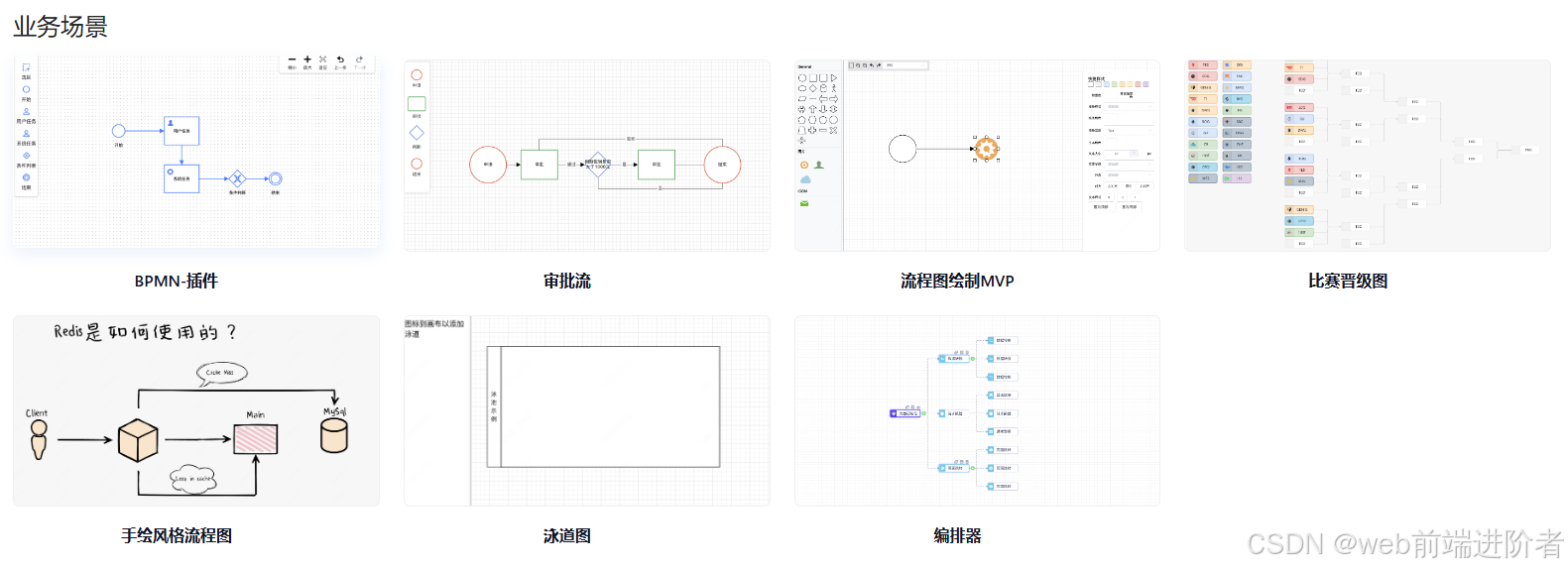

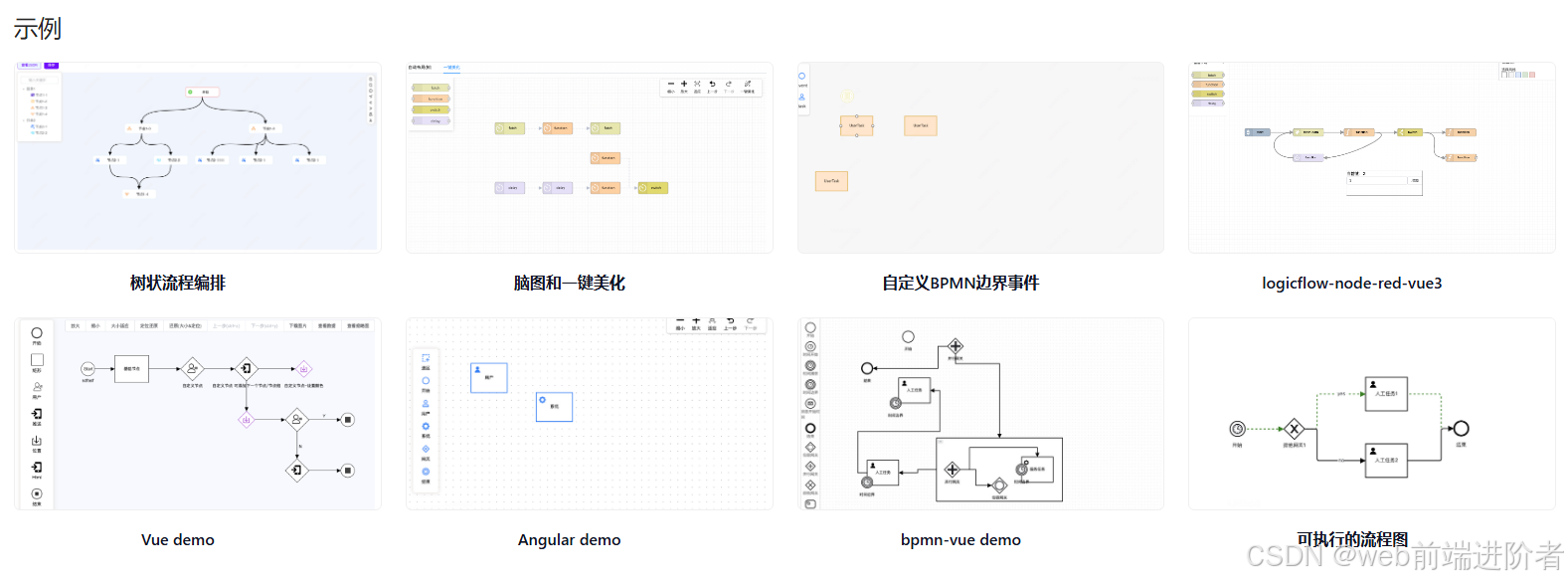

特点

• 可视化模型：通过 LogicFlow 提供的直观可视化界面，用户可以轻松创建、编辑和管理复杂的逻辑流程图。
• 高可定制性：用户可以根据自己的需要定制节点、连接器和样式，创建符合特定用例的定制逻辑流程图。
• 灵活易拓展: 内置提供丰富的插件，用户也可根据自身需求定制复杂插件实现业务需求。
• 自执行引擎: 执行引擎支持浏览器端执行流程图逻辑，为无代码执行提供新思路。
• 数据可转换：支持 LogicFlow 数据与 BPMN、Turbo 等各种后端执行引擎数据结构转换能力

基本用法

npm install @logicflow/core @logicflow/extension --save
<!-- LogicFlow 容器 DOM-->
<div id="container"></div>;
// 准备数据
const data = {
  // 节点
  nodes: [
    {
      id: '21',
      type: 'rect',
      x: 100,
      y: 200,
      text: '矩形节点',
    },
    {
      id: '50',
      type: 'circle',
      x: 300,
      y: 400,
      text: '圆形节点',
    },
  ],
  // 边
  edges: [
    {
      type: 'polyline',
      sourceNodeId: '50',
      targetNodeId: '21',
    },
  ],
};
// 渲染画布
const lf = new LogicFlow({
  container: document.querySelector('#container'),
  width: 700,
  height: 600,
});

lf.render(data);
