地震数据处理基础（五）之速度分析

速度分析:   利用多次覆盖记录中（共中心点CMP道集）反射波到达时间与传播速度的关系，从记录中提取速度参数的数值分析方法；

目       的:   为动静校正、水平叠加、偏移等数字处理方法提供速度参数；

核心任务： 提取正常时差里面包含的速度信息。

一、直接法求速度

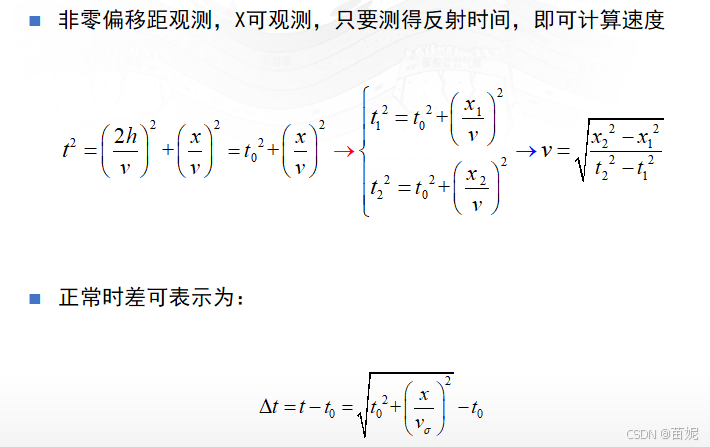

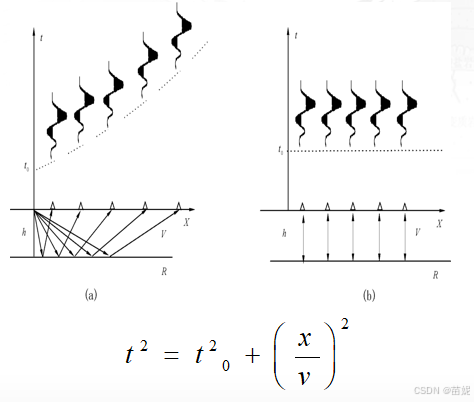

      炮检距 x 可观测获得，确定反射时间后，即可求得速度。但在实际地震资料中，从地震道上准确度读取反射时间是困难甚至是不可能的，因此不能直接利用下式计算速度。

二、速度谱求速度

       目前常用的速度分析方法叫做速度谱，类似于频谱。频谱表示不同频率地震波的能量变化，速度谱表示不同叠加速度随叠加或者相关的能量变化。

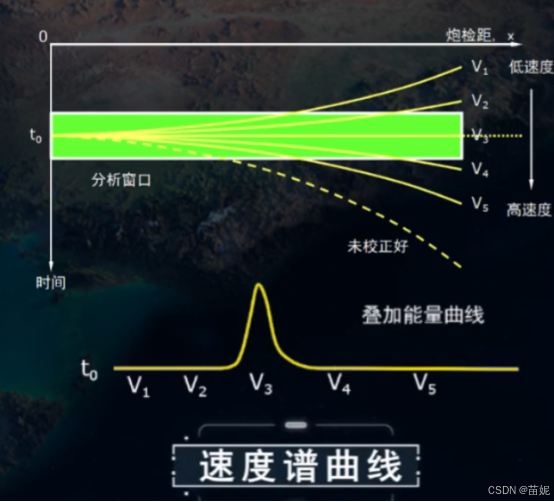

       在一个共中心点道集中，固定某一个 t _0，让炮检距 x 变化，任意给一个叠加速度 v_1，可以计算出动校正量，计算之后再进行动校正，然后水平叠加得到一个叠加能量  A_1  。以此类推，可以得到叠加能量 A 随着叠加速度 V的变化曲线。这条曲线成为速度谱曲线。从下图所示的速度谱曲线可知，当速度为 v_3 时，刚好可以将双曲线校直，叠加能量对应是最大值。从速度谱上找到叠加能量的最大值就是某一个  t_0 处的动校正速度。

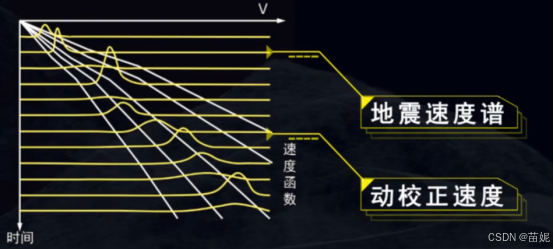

       对于另外一个 t_0 ，按照上述方法，同样可以得到一条速度谱曲线。以此类推，可以得到随 t_0 变化的一系列速度谱线。从浅到深排列就是地震速度谱。从浅到深可以解释出多条速度函数曲线，其中有一条就是该共中心点道集从浅到深所用的动校正速度。

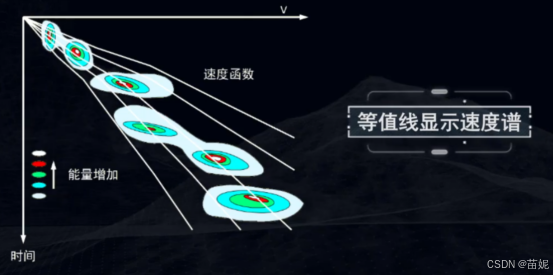

       下图展示了一张实际的共中心点道集计算的速度谱。速度谱还可以使用等值线形式表示，不同颜色表示不同的叠加能量。

      下图显示了一张制作叠加速度谱的程序设计框图。

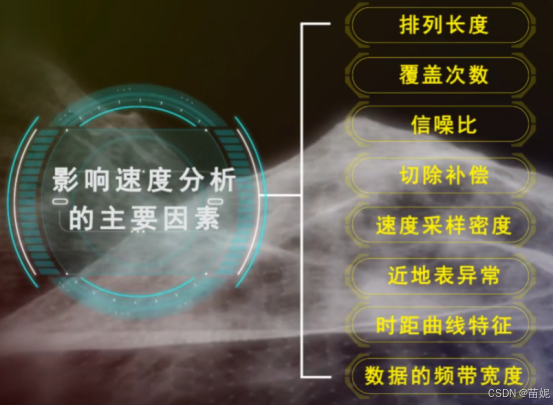

三、影响速度分析的主要因素

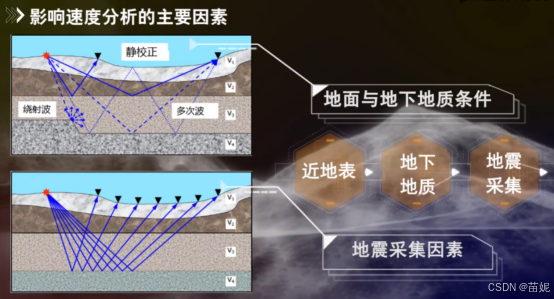

     影响速度分析的精度和分辨率的因素有多种，主要包括近地表，地下地质因素和地震采集因素。
