海思MPP API分析

概述

系统层次图：

MPP包含：

• VI：视频输入
• VPSS：视频处理
• VENV：视频编码
• VDEC：视频解码
• VO：视频输出
• AVS：视频拼接
• AI：音频输入
• AO：音频输出
• AENC：音频编码
• ADEC：音频解码
• REGION：区域管理

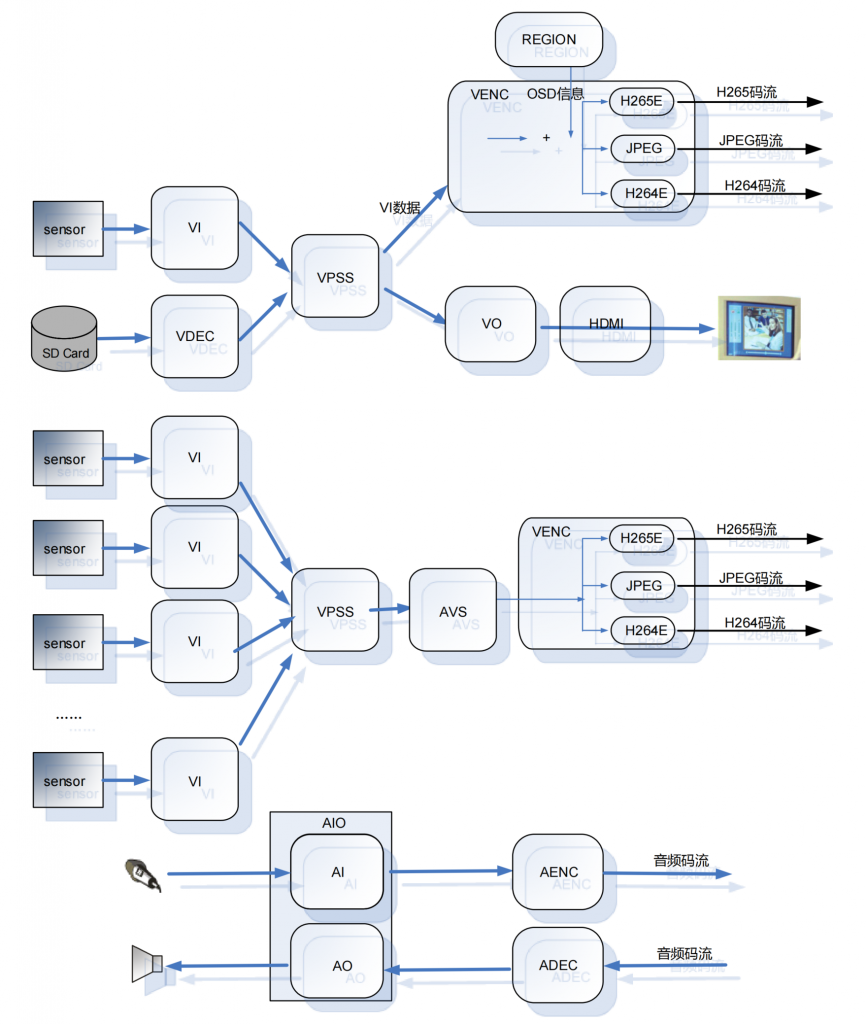

MPP内部处理流程：

• VI可进行去噪等处理，可输出多路
• VPSS可进行图像增强/锐化等处理，同源输出多路不同分辨率图像

系统控制模块

• 硬件复位，初始化
• MPP内部各业务模块初始化
• MPP内部各业务模块的工作状态
• 大块物理内存管理

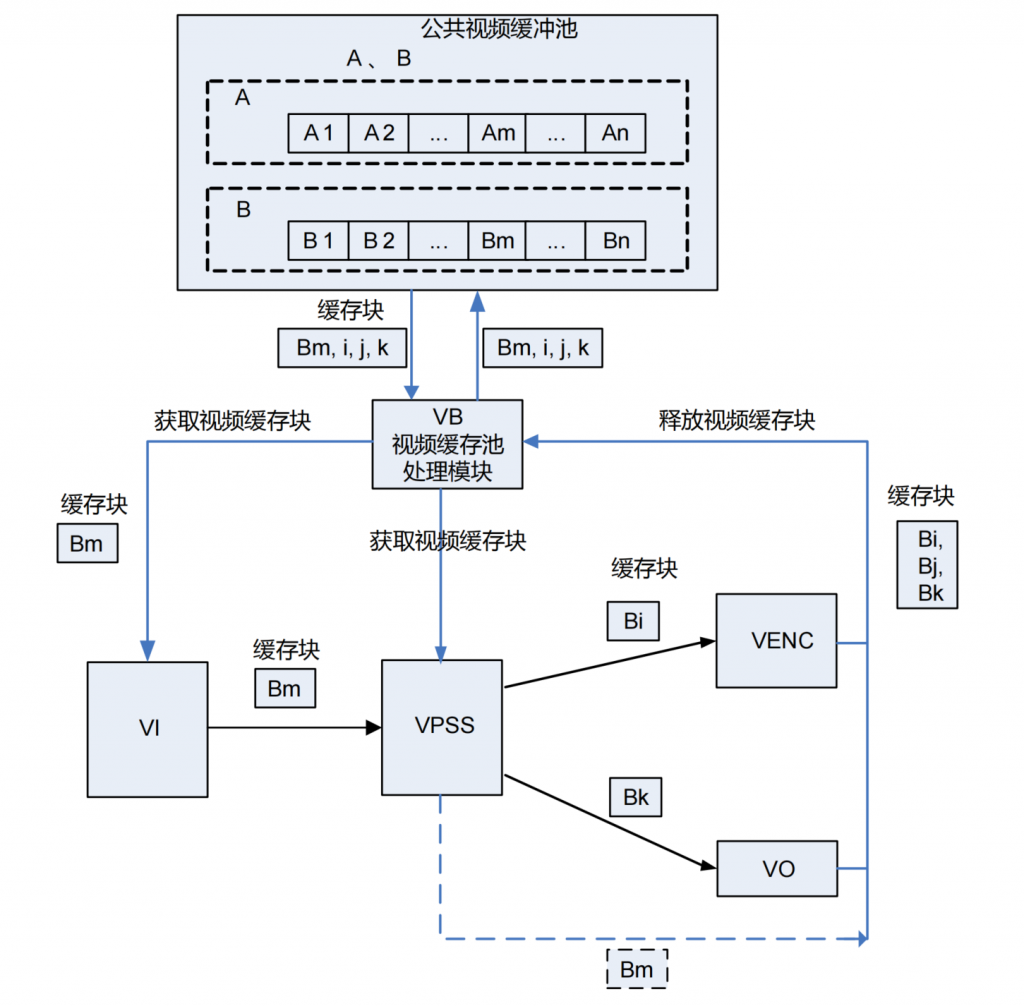

视频缓存池

• 所有模块公用1个缓存池
• hi_buffer.h中能够计算缓存池大小
• mpi_vb.h中申请释放缓存池，申请释放block
• hi_comm_video.h中定义了相关结构体

代码示例(sample_yuv.c)：

VB_CAL_CONFIG_S stCalConfig;
VB_POOL_CONFIG_S stVbPoolCfg;
...
enCmpMode = COMPRESS_MODE_NONE;
enPixelFormat = g_stFrame.stVFrame.enPixelFormat;
enBitWidth = (DYNAMIC_RANGE_SDR8 == g_stFrame.stVFrame.enDynamicRange) ? DATA_BITWIDTH_8 : DATA_BITWIDTH_10;
u32Width  = g_stFrame.stVFrame.u32Width;
u32Height = g_stFrame.stVFrame.u32Height;

COMMON_GetPicBufferConfig(u32Width, u32Height, enPixelFormat, enBitWidth, enCmpMode, u32Align, &stCalConfig);

g_u32BlkSize = stCalConfig.u32VBSize;

memset(&stVbPoolCfg, 0, sizeof(VB_POOL_CONFIG_S));
stVbPoolCfg.u64BlkSize  = g_u32BlkSize;
stVbPoolCfg.u32BlkCnt   = 1;
stVbPoolCfg.enRemapMode = VB_REMAP_MODE_NONE;

/*create comm vb pool*/
g_hPool = HI_MPI_VB_CreatePool(&stVbPoolCfg);
if (VB_INVALID_POOLID == g_hPool)
{
    printf("HI_MPI_VB_CreatePool failed! \n");
    VPSS_Restore(Grp, Chn);
    return HI_NULL;
}

g_stMem.hPool = g_hPool;

while ((g_stMem.hBlock = HI_MPI_VB_GetBlock(g_stMem.hPool, g_u32BlkSize, HI_NULL)) == VB_INVALID_HANDLE)
{
    ;
}

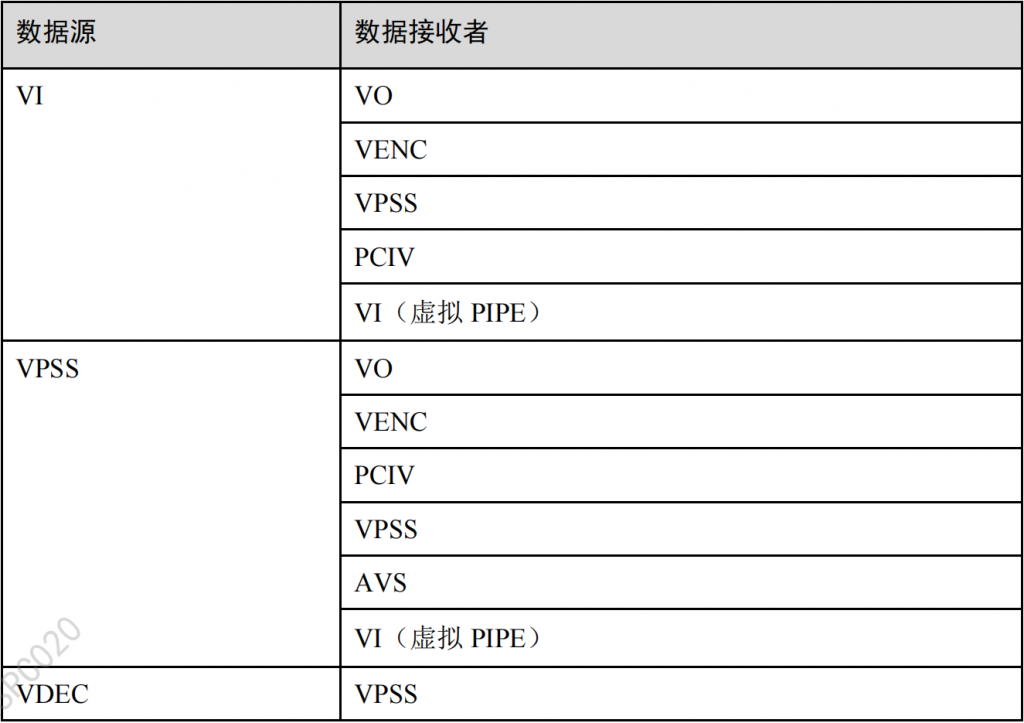

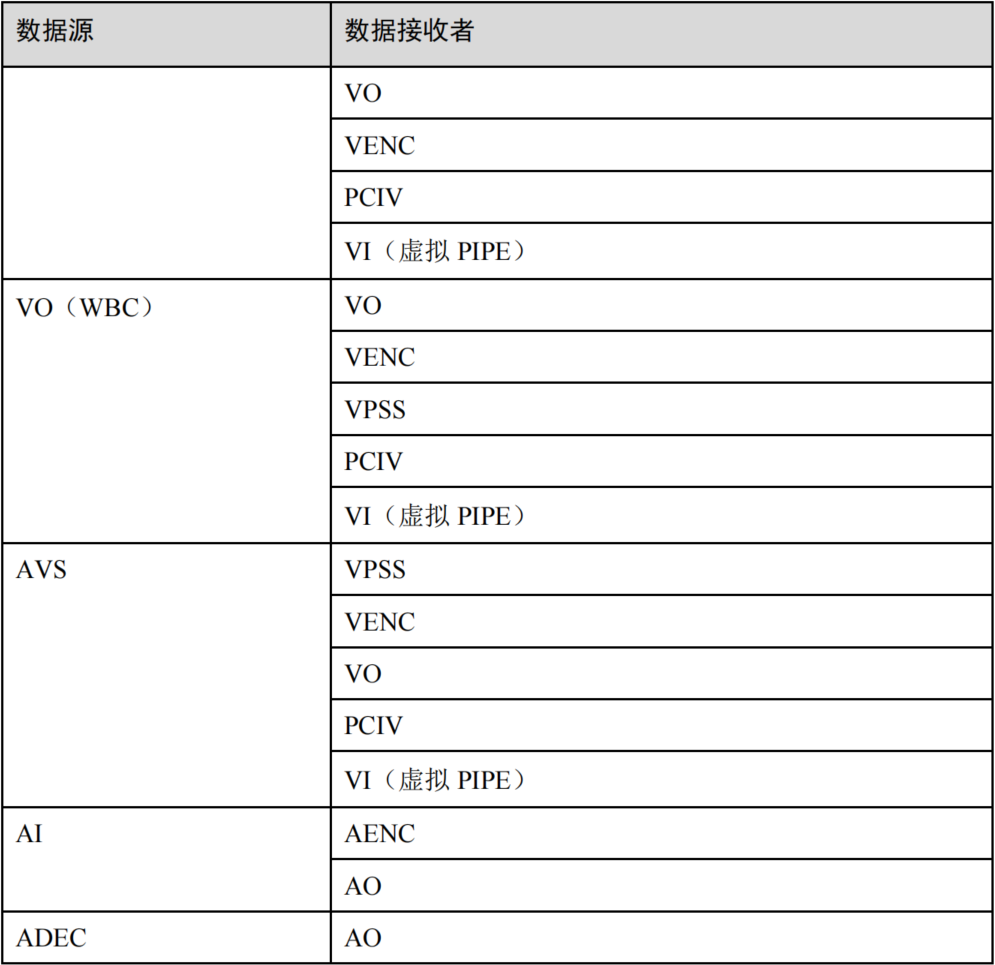

系统绑定

• 数据接收者绑定数据发送者
• 绑定后，收据发送者的数据自动发送给数据接收者

接口(mpi_sys.h)：

HI_S32 HI_MPI_SYS_Bind(const MPP_CHN_S *pstSrcChn, const MPP_CHN_S *pstDestChn);
HI_S32 HI_MPI_SYS_UnBind(const MPP_CHN_S *pstSrcChn, const MPP_CHN_S *pstDestChn);
HI_S32 HI_MPI_SYS_GetBindbyDest(const MPP_CHN_S *pstDestChn, MPP_CHN_S *pstSrcChn);
HI_S32 HI_MPI_SYS_GetBindbySrc(const MPP_CHN_S *pstSrcChn, MPP_BIND_DEST_S *pstBindDest);

示例代码(sample_comm_sys.c):

HI_S32 SAMPLE_COMM_VI_Bind_VO(VI_PIPE ViPipe, VI_CHN ViChn, VO_LAYER VoLayer, VO_CHN VoChn)
{
    MPP_CHN_S stSrcChn;
    MPP_CHN_S stDestChn;

    stSrcChn.enModId   = HI_ID_VI;
    stSrcChn.s32DevId  = ViPipe;
    stSrcChn.s32ChnId  = ViChn;

    stDestChn.enModId  = HI_ID_VO;
    stDestChn.s32DevId = VoLayer;
    stDestChn.s32ChnId = VoChn;

    CHECK_RET(HI_MPI_SYS_Bind(&stSrcChn, &stDestChn), "HI_MPI_SYS_Bind(VI-VO)");

    return HI_SUCCESS;
}

VI,VPSS工作模式

• 在线模式
• 离线模式
• 并行模式

重要接口分析

HI_S32 HI_MPI_SYS_GetVPSSVENCWrapBufferLine(VPSS_VENC_WRAP_PARAM_S *pWrapParam, HI_U32 *pu32BufLine);

通过pWrapParam里计算卷绕buffer的行数，pWrapParam的参数如下：

typedef struct hiVPSS_VENC_WRAP_PARAM_S {
    HI_BOOL bAllOnline;

    HI_U32 u32FrameRate; /* Input frame rate of VIPROC(linear/Frame mode WDR is the sensor frame rate,
                          * and the line mode WDR is the frame rate after synthesis) */
    HI_U32 u32FullLinesStd; /* Total height of sensor, include of VBlank */

    SIZE_S stLargeStreamSize; /* VENC Large Stream Size */
    SIZE_S stSmallStreamSize; /* VENC Small Stream Size */

} VPSS_VENC_WRAP_PARAM_S;

视频输入(VI)

输入源：

• MIPI
• LVDS
• HISPI
• SLVS-EC
• BT.1120
• BT.656
• BT.601
• DC

重要概念：

• LDC：镜头畸变校正
• DIS：防抖
• BAS：Bayer域缩放
• 低延时：图像写出指定行数到DDR后，VI上报一个中断，把图像发给后端模块处理，可以减少延时，硬件会保证图像是先写后读，不会出现读图像错误
• 提前上报中断：图像写出指定行数到DDR后，VI上报一个中断，把图像发给后端模块处理，可以减少延时，但没有和低延时一样的硬件机制保证后端模块读图像不会出错

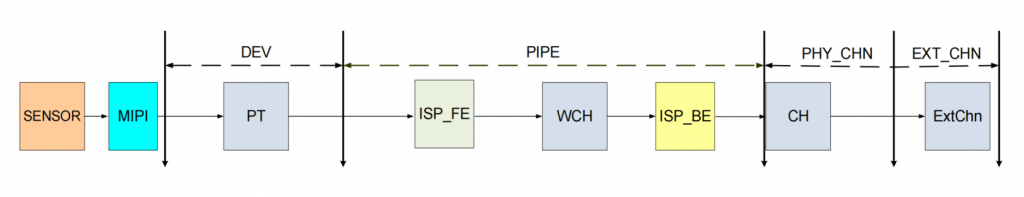

功能框图：

• VI设备相互独立
• PIPE包含ISP的相关处理，处理后输出YUV

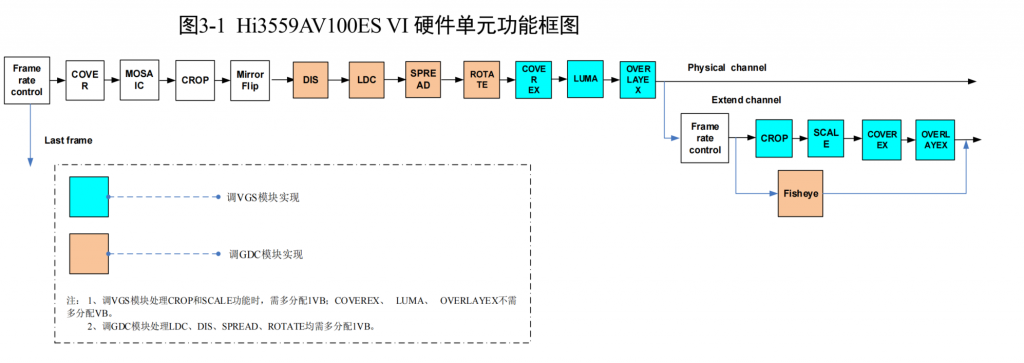

硬件单元功能框图：

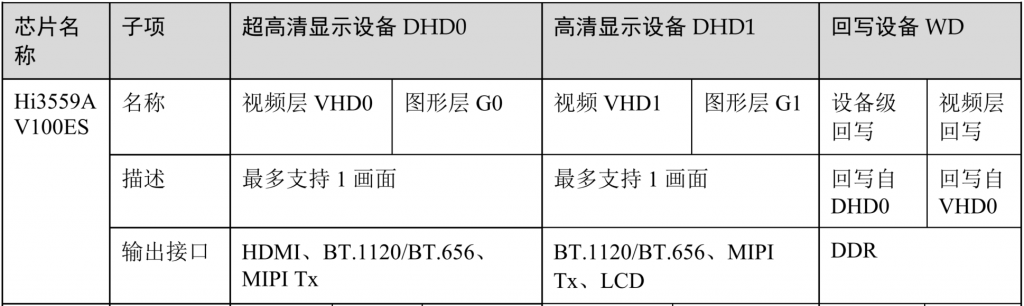

视频输出(VO)

• DHDx：Device HDx，高清设备x
• VHDx：Video Layer of HDx，高清视频层
• WD：Wirte Back Channel Device，回写通道设备
• Gx：Graphic layer x，鼠标层

VPSS(Video Process Sub-System)视频处理子系统

功能支持：

• FRC(Frame Rate Control)
• CROP
• Sharpen
• 3DNR
• Scale
• 像素格式转换
• LDC
• Spread
• 固定角度旋转
• 任意角度旋转
• 鱼眼校正
• Cover/Coverex
• Overlayex
• Mosaic
• Mirror/Flip
• HDR
• Aspect Ratio
• 压缩/解压缩

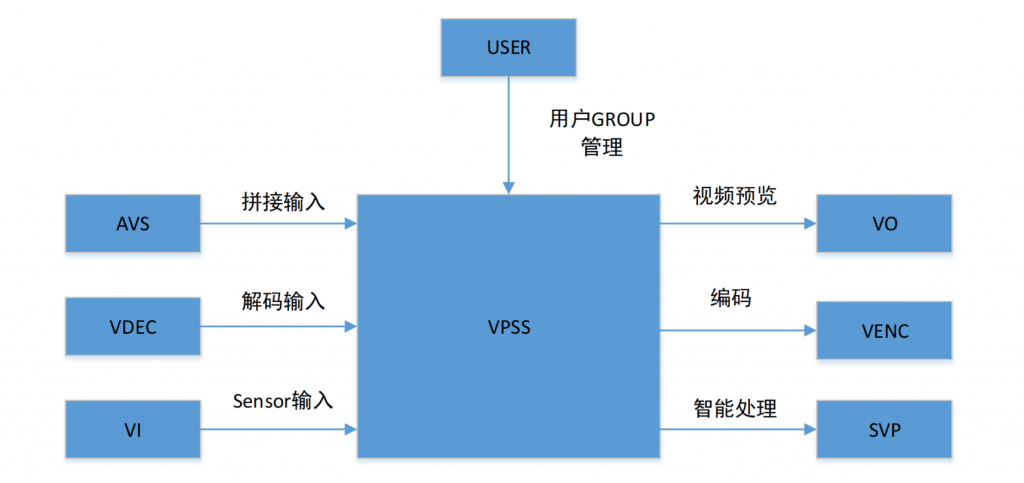

上下文关系：

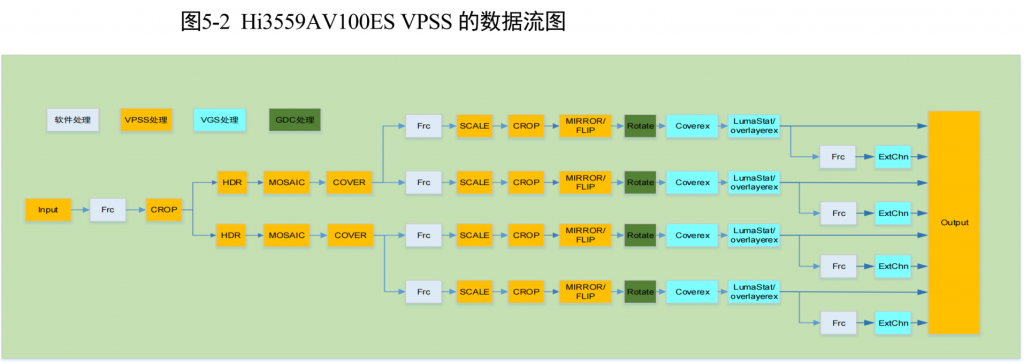

Hi3559AV100ES VPSS数据流图：

VENC

输入源：

• File
• VI->VPSS->VENC
• VI->AVS->VENC
• VI->VENC
• VDEC->VPSS->VENC
• VO->WBC->VENC

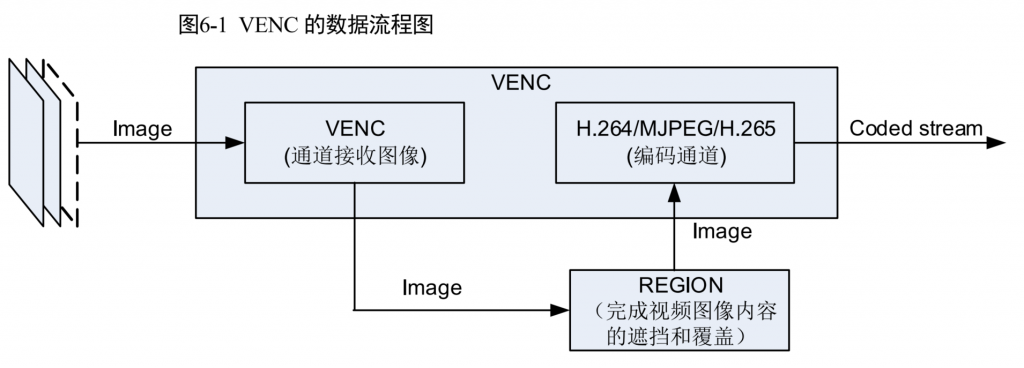

编码数据流图：

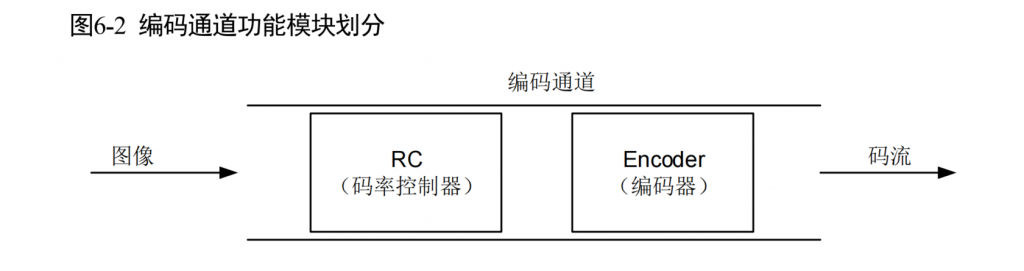

编码通道功能模块划分：

编码码率控制：

• CBR(Constant Bit Rate)：固定比特率
• VBR(Variable Bit Rate)：可变比特率
• AVBR(Adaptive Variable Bit Rate)：可变比特率，基于运动检测
• QVBR(Quality Variable Bit Rate)：可变比特率，基于主观图像质量
• CVBR(Constrained Variable Bit Rate)：基于VBR，并对码率进行限制，满足传输带宽和存储空间要求
• FIXQP：固定Qp值
• QPMAP：

VDEC

码流发送方式：

• 流式发送
• 按帧发送
• 兼容模式发送

REGION

细节

AI/AO/AENC/ADEC

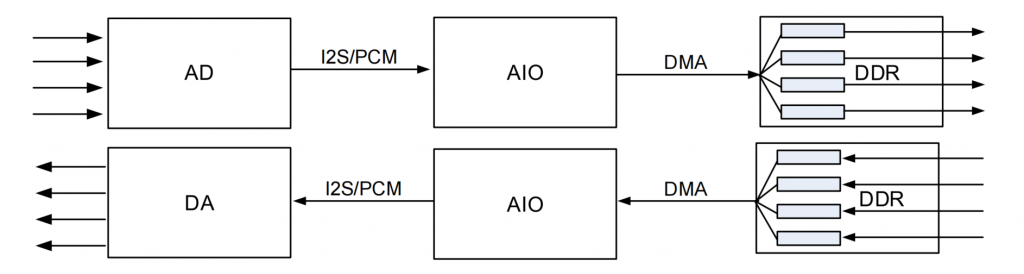

录音播放示意图：

AI/AO模块支持特性：

• 重采样(RES)
• 声音质量增强VQE(Voice Quality Enhancement)，回声消除(AEC)/语音降噪(ANR)/自动增益(AGC)/高通滤波(HPF)/均衡器(EQ)/动态压缩/录音噪声消除(RNR)/动态压缩控制(DRC)/音量调节(GAIN)/参量均衡器(PEQ)/高动态范围(HDR)

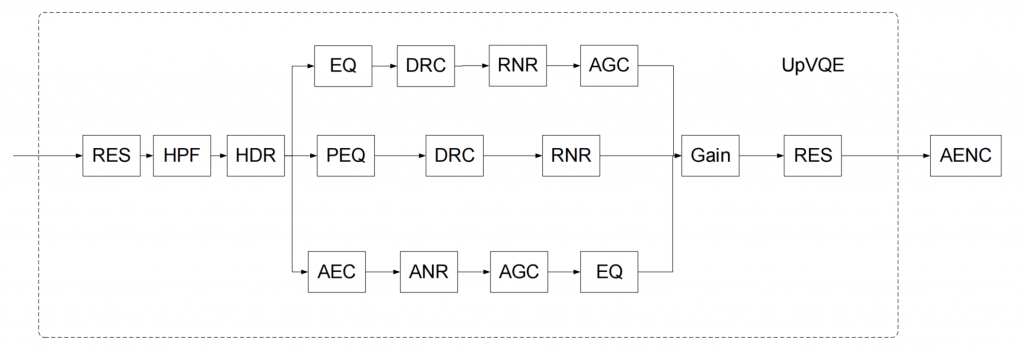

UpVQE处理流程：

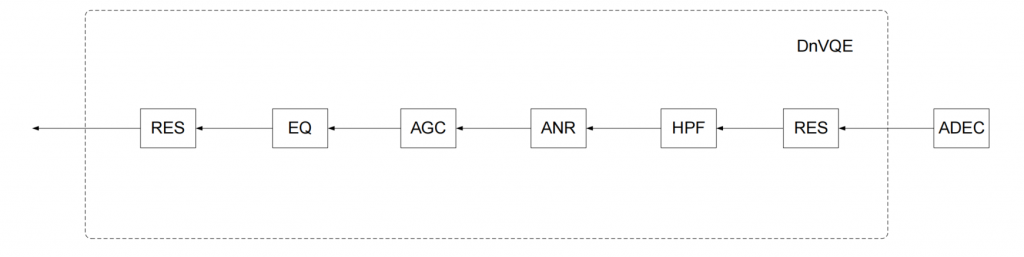

DnVQE处理流程：

视频图形子系统(VGS)

支持特性：

• 缩放
• 像素格式转换
• 存储格式转换
• 压缩/解压缩
• COVER
• OSD
• 画线
• 旋转
• 动态范围转换

几何畸变校正GDC(Geometric Distortion Correction)

支持特性：

• 鱼眼校正：360度全景/180度全景/Normal
• LDC(镜头畸变校正)
• 旋转
• 输出图像拼接
• 输出图像打背景色和展宽

全景拼接AVS(Any View Stitching)

支持特性：

• 融合拼接(AVS_MODE_BLEND)
• 非融合拼接(水平/垂直/田字形)(AVS_MODE_NOBLEND_VER/AVS_MODE_NOBLEND_HOR/AVS_MODE_NOBLEND_QR)
