数字电路

数字电路是一种处理数字信号的电子电路，数字信号只有离散的几个特定值，如二进制系统中的 0 和 1 。 数字电路由许多逻辑门电路组成，这些逻辑门包括与门、或门、非门、与非门、或非门等。

它们按照一定的规则对数字信号进行处理和运算，以实现各种逻辑功能。

例如，与门只有在所有输入都为 1 时，输出才为 1；或门只要有一个输入为 1，输出就为 1。

多个逻辑门通过合理连接，可以构建出更复杂的数字电路，如编码器、译码器、计数器、寄存器等。

数字电路工作原理

数字电路以二进制数字信号为基础进行工作。二进制数只有 0 和 1 两个数码，在电路中可以用低电平（如 0V）表示 0，高电平（如 3V 或 5V）表示 1 。

数字电路中的信号在时间和幅值上都是离散的，通过逻辑门对这些离散信号进行逻辑运算和处理，从而完成特定的数字功能。

例如，一个简单的加法器电路可以将两个二进制数相加，输出它们的和以及可能产生的进位信号。

数字电路的应用场景

计算机领域

数字电路是计算机硬件的基础。中央处理器（CPU）由大量的数字逻辑电路组成，负责执行各种算术和逻辑运算，控制计算机的整体运行。

内存电路用于存储和读取数字信息，包括随机存取存储器（RAM）和只读存储器（ROM）等。此外，计算机的输入输出接口电路也是数字电路，实现计算机与外部设备的数据传输。

通信领域

在现代通信系统中，数字电路广泛应用于信号的编码、调制、解调、多路复用等环节。

例如，数字调制技术将数字信号转换为适合在信道中传输的模拟信号，提高了通信的抗干扰能力和传输效率。数字程控交换机利用数字电路实现电话信号的交换和处理，能够高效地处理大量的通话连接。

自动控制领域

数字电路可实现对生产过程、机械设备等的精确控制。

例如，工业自动化生产线中的可编程逻辑控制器（PLC），它基于数字电路技术，通过对各种传感器输入的数字信号进行处理，输出控制信号来驱动执行机构，实现生产过程的自动化控制。

智能家居系统中，通过数字电路对各种传感器（如温度传感器、光线传感器等）传来的信号进行分析处理，自动控制家电设备，实现家居的智能化管理。

数字信号处理领域

数字电路用于对数字信号进行滤波、变换、压缩等处理。例如，数字滤波器可以通过数字电路对输入信号进行特定频率成分的筛选，去除噪声和干扰。

音频和视频编解码器利用数字电路实现音频和视频信号的压缩和解压缩，便于存储和传输。在图像处理中，数字电路用于图像的增强、边缘检测、特征提取等操作，提高图像的质量和可用性。

数字电路示例

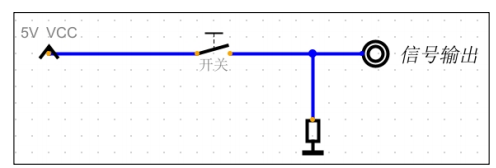

下面的一个电路图：

当开关闭合，信号输出就有 5v 电压；当开关断开，由于下拉电阻存在，信号输出电压变为 0，我们可以将信号输出的高电平态视为 1，低电平态视为 0，即可用电表示二进制。

所以数字电路就是对电路进行定性分析（高或者低），而不用去考虑精确电压是否会有误差。
