ATBD-GA40-9504：8视频合成板【主控FPGA】

        首先祝大家国庆快乐，假期前一直在忙一个架构很有年代感的产品，今天把其中负责的一个视频主控板分享记录一下。是一款基于赛灵思A7系列FPGA的视频处理、合成板，性价比虽算不上优秀，不过整体处理延迟能做到1帧甚至0.5帧以内的效果也算值得。

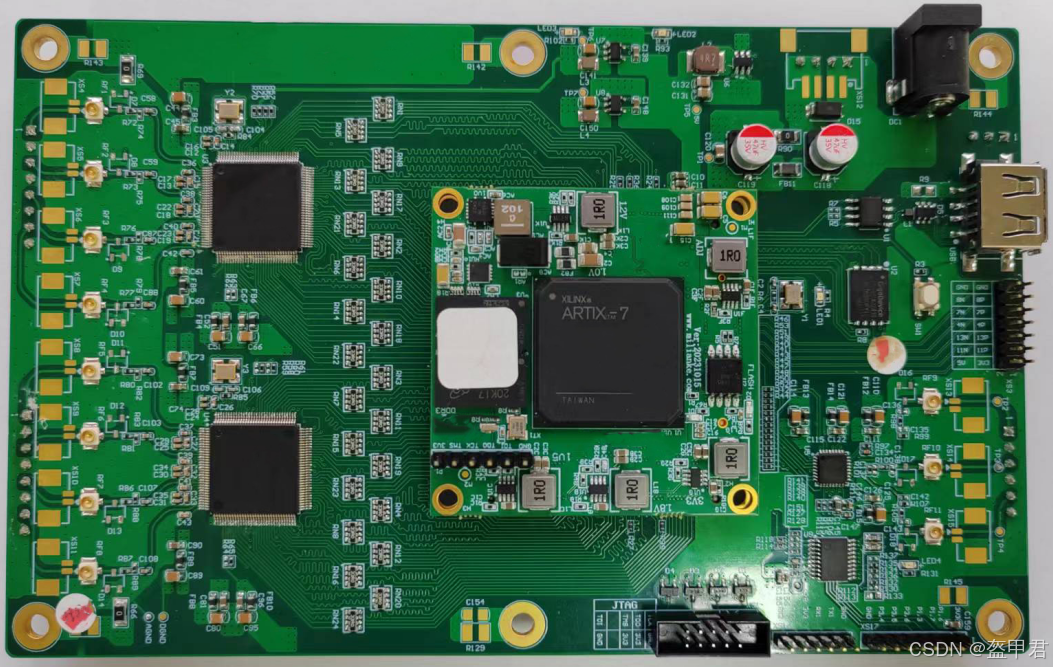

        这一款视频主板可以接收8路模拟视频信号，经FPGA处理后通过1路标清/高清模拟视频输出，与传统画面分割器不同的是，可以进行透视变换、裁剪、缩放、矫正、叠加等视频处理，定制性更强，所有处理均有望在一次存储操作时同步完成，降低处理花销至最低标准。

        下面，先看一下产品实现的效果，根据项目需求，输出的视频显示器只能接收标清画面，因此总体感觉视频的画质会略糊一些。

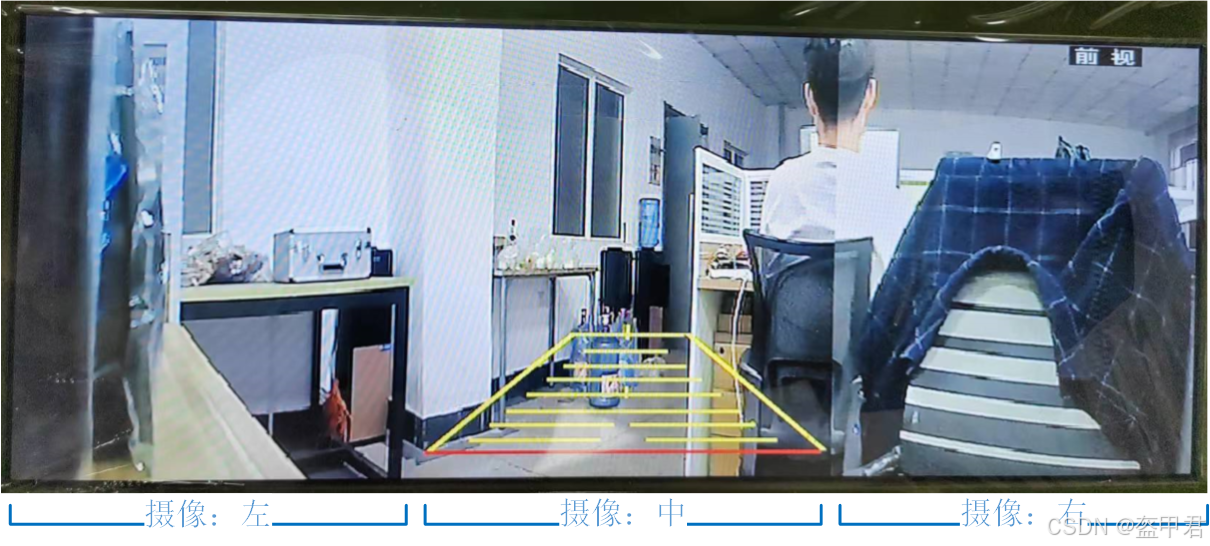

        项目使用了一枚带鱼横屏，显示720*576的标清画质（老实说，这个画质太感人，已经很久没见过拉伸后的标清了），上图中显示的是前视3个摄像头融合后的效果，由于室内灯光照射到不同摄像头的亮度差，右侧图像和中间图像能看出明显的分割感更加明显，而左侧没有直对灯光的2个图像确能看出较好的融合效果，这一点也将在后续增加动态亮度处理后得到优化。

        除效果图的3个摄像图像外，项目共使用了8枚摄像头，为用户提供了全方位的监控和视频处理效果。鉴于为用户保密的考虑，项目的框架就不分享啦。

        下表为该款主板的功能性能参数。

功能/性能	参数
输入视频	8路标清
输出视频	1路标清/高清
主控	A7系列FPGA
内存	512MB
存储	1Gb
裁剪能力	8输入，每路任意裁剪（单位：1像素、1行）
缩放能力	8输入，每路任意缩放（单位：2像素、2行）
叠加能力	1）画线：任意角度直线、斜线 2）字符：任意字体、尺寸、位置 3）图片：不大于300*300，定制可达显示上限 4）支持透明背景叠加或纯色背景叠加
矫正能力	1）支持一定程度畸变校正处理，us级延时； 2）畸变程度不宜太大（如鱼眼），超出内部缓存能力则矫正延时指数增加。
透视变换	1）支持一定程度透视变换处理，ms级延时； 2）输出尺寸不大于720*576。
多目融合	1）支持双目、三目融合功能； 2）us级延时。
供电	1）9~16V，功耗不大于8W 2）连接形式：2.54mm向下插针 或 DC插座
板卡尺寸	160*100mm
通讯接口	串口（可选TTL或USB-COM口）； 波特率9600~1500000bps
视频接口	2.54mm向下插针 或 向上天线座 或 1.25mm侧插端子
