FreeCAD-0.19编译记录

目录

1. 准备工作

2. 材料说明

3. 编译

4. 运行

5. 总结

---

本文记录了使用 FreeCAD 提供的依赖库包 LibPack-0.19 Version 1.0 在 Windows 平台下进行 FreeCAD-0.19 编译的过程，并对所遇问题进行解决说明，供参考。

1. 准备工作

在开始编译前，一定要仔细阅读官方的文档，其中对编译各个事项均做了详细说明：

Compile on Windows - FreeCAD Documentation

下载 FreeCADv0.19 代码，：

FreeCAD-0-19

下载库包 LibPack version 1.0：

FreeCAD-LibPack

其他工具准备：

CMake、Git、VS2017

2. 材料说明

LibPack version 1.0 的发布页面对其中包含的库进行了简单说明，其中有些库尽管也包含在包内，但作者未进行说明。

• OpenSSL 3.0.0
• LibSSL 1.1.1
• Curl
• Qt 5.15.2
• PySide2 build against Qt 5.15
• Coin3D 4.0
• Pivy
• Python 3.8
• OpenCascade 7.5.3 (with Fillet fix from blobfish / occt · GitLab provided by Chris Hennes)
• Boost 1.67

其中所用 OCCT 的版本为7.5.3，Python所用的版本为3.8。

3. 编译

将下载的 FreeCAD 源码、LibPack放置好，新建 build 目录，配置如下

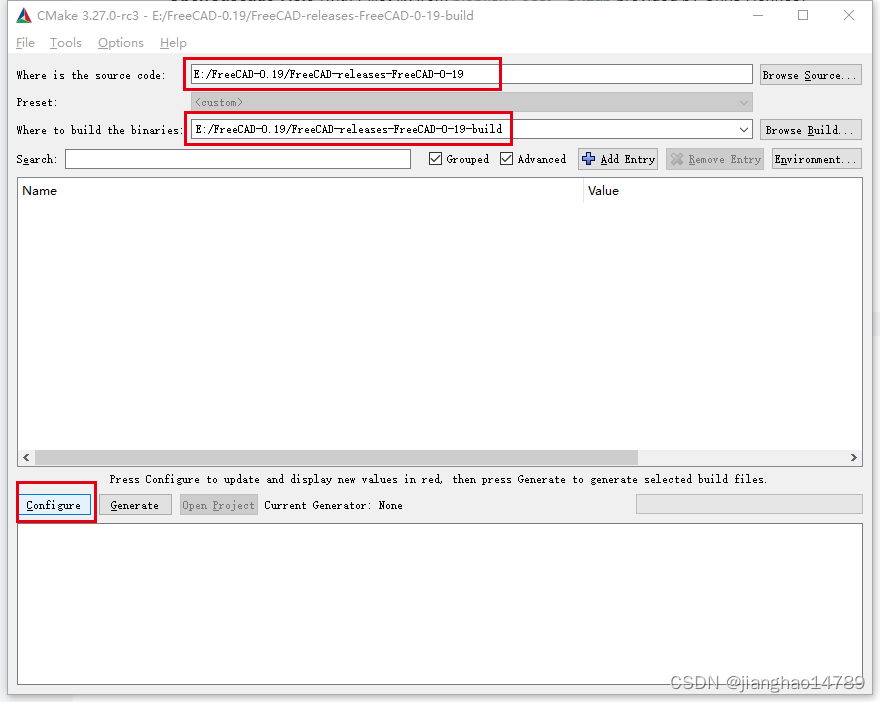

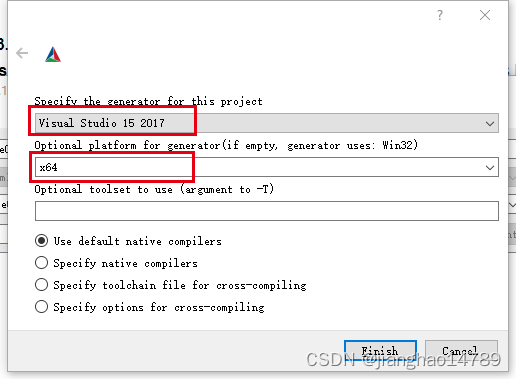

使用CMake进行配置，设置源码目录、生成目录。点击“配置”后设置编译器、生成平台。结束后再次点击“配置”。

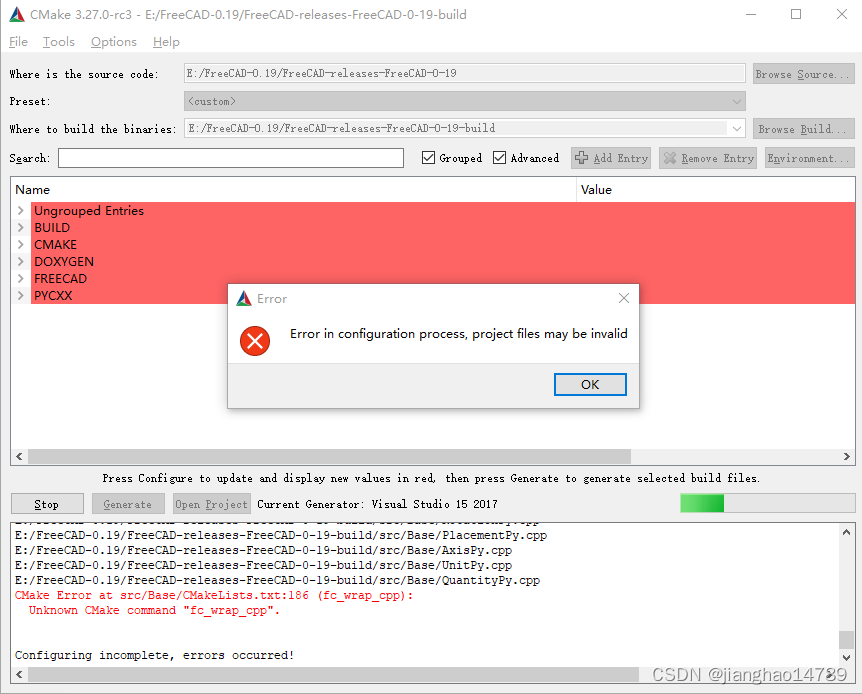

此时会出现如下报错，是因为 CMake 未能自动检测到 LibPack目录所致。

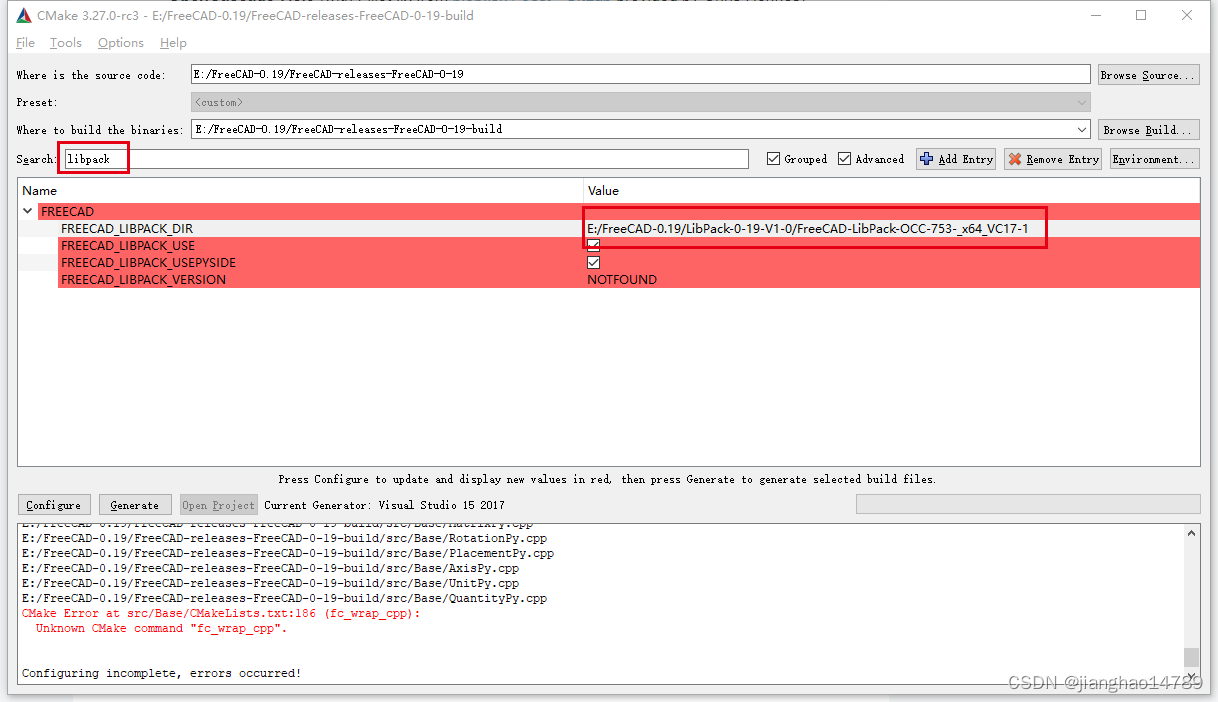

在 FREECAD_LIBPACK_DIR 条目下设置正确的 LibPack 目录即可，再次配置。

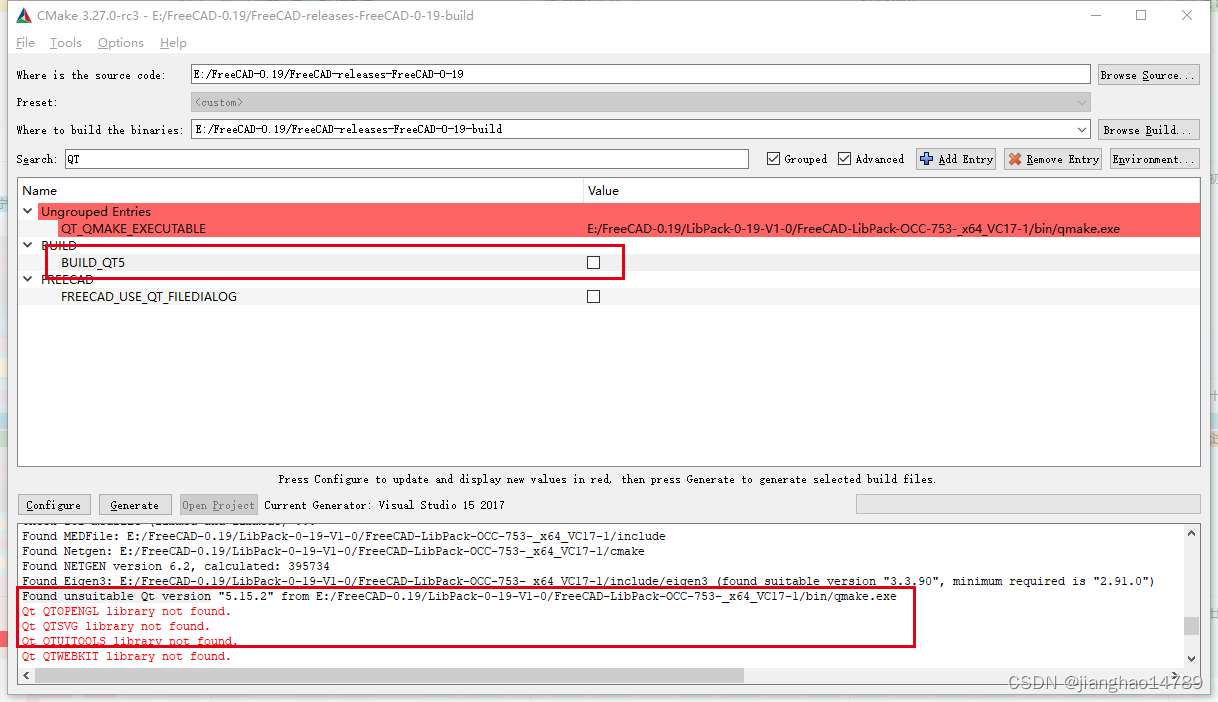

接下来，系统会报出 Qt 版本不适配的错误，设置 BUILD_QT5 条目为 True 即可。再次配置。

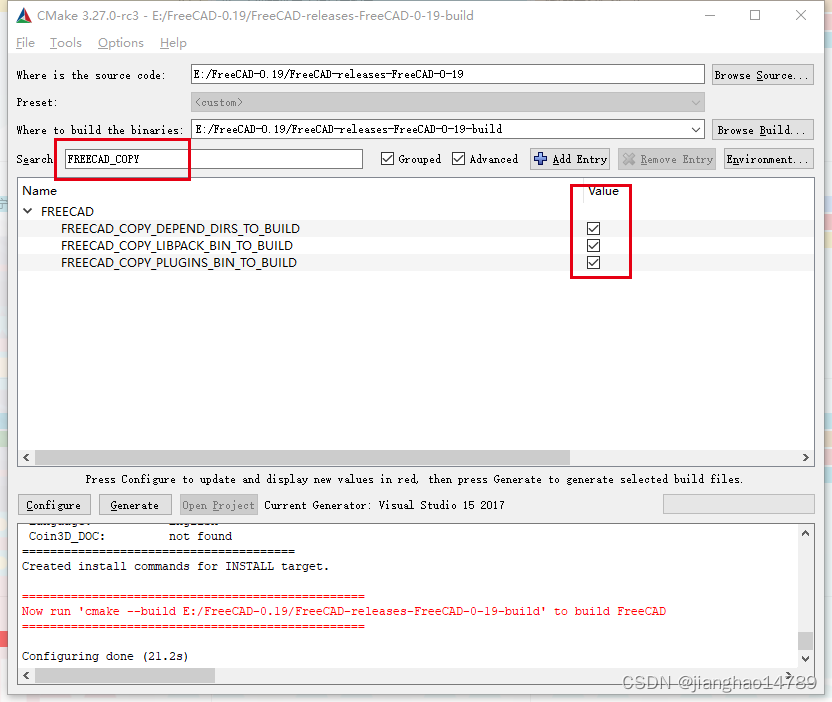

至此，我们就可以成功配置了。另有三个“FREECAD_COPY”开头的条目，分别用于将依赖库、LibPack 二进制文件、Qt插件文件拷贝至build目录，为免去后续环境目录的配置，我们将这三个选项设置为 True。

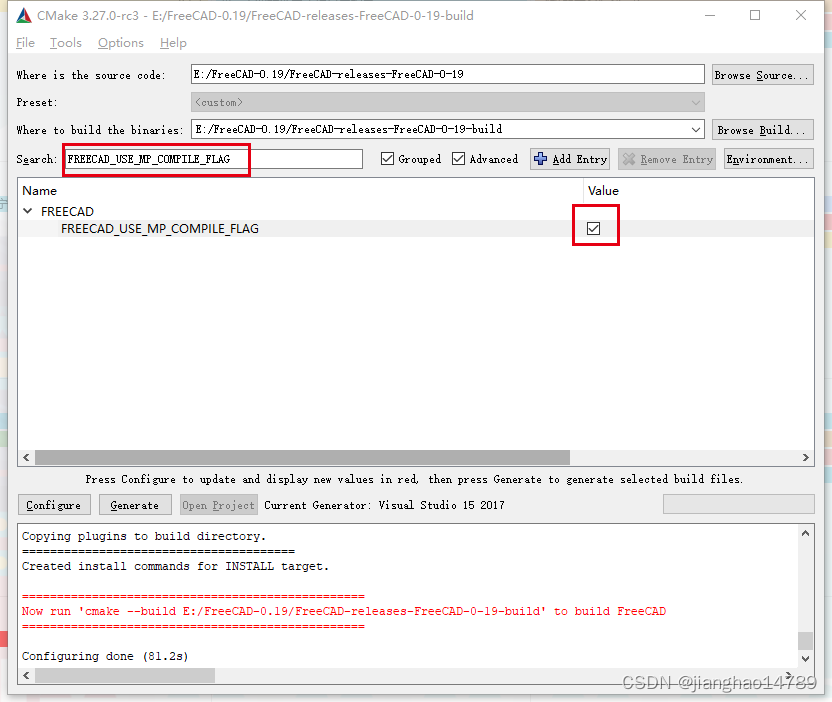

另有 FREECAD_USE_MPCOMPILE_FLAG 的条目，用于启用多处理器编译，加快编译，我们也激活该选项。

本次编译仅为调试FreeCAD，关于安装的选项未做设置。

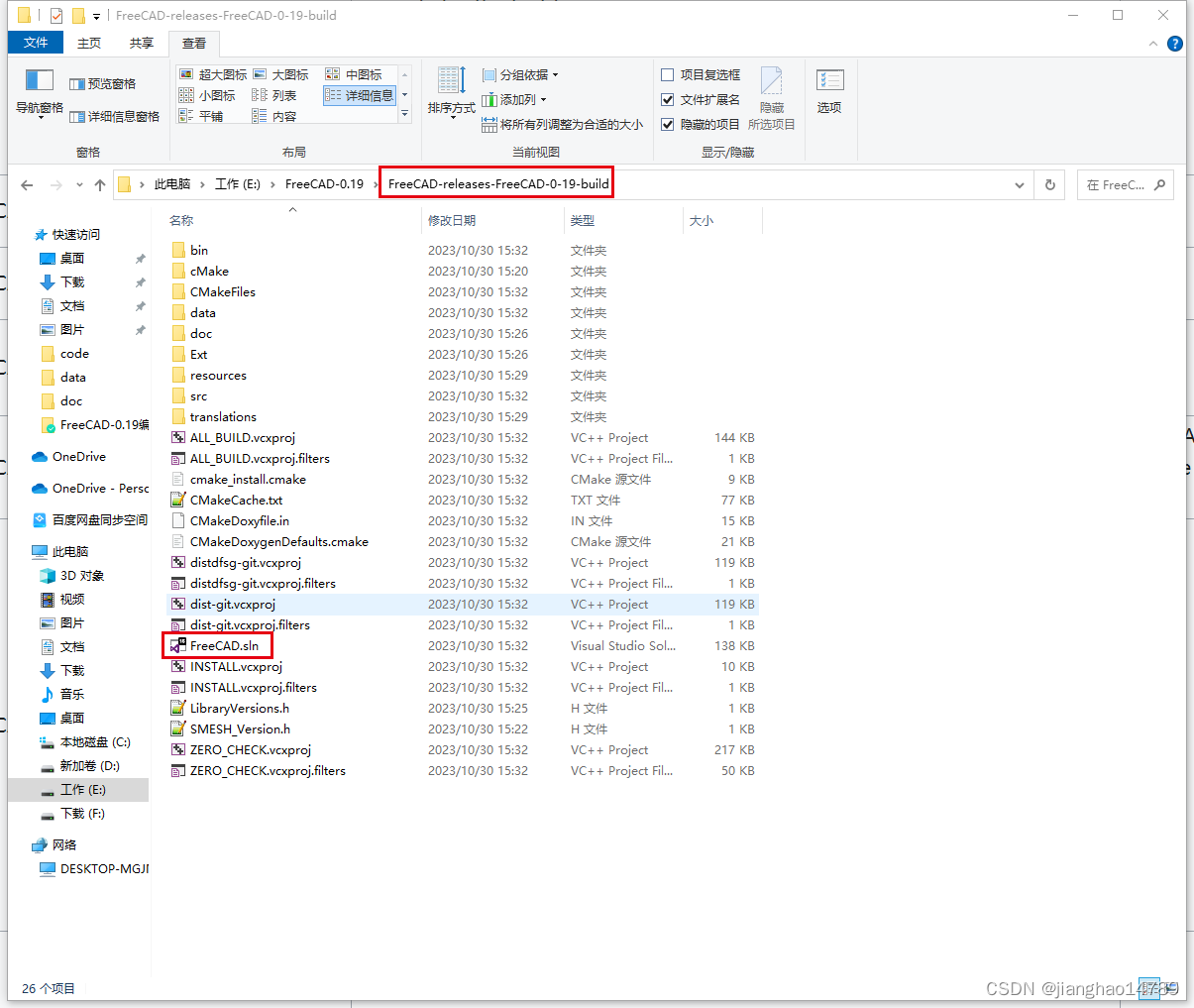

点击“生成”，在build目录下生成解决方案文件.sln。 使用 vs2017 打开该文件，生成“ALL_BUILD”项目，即可生成 FreeCAD。

4. 运行

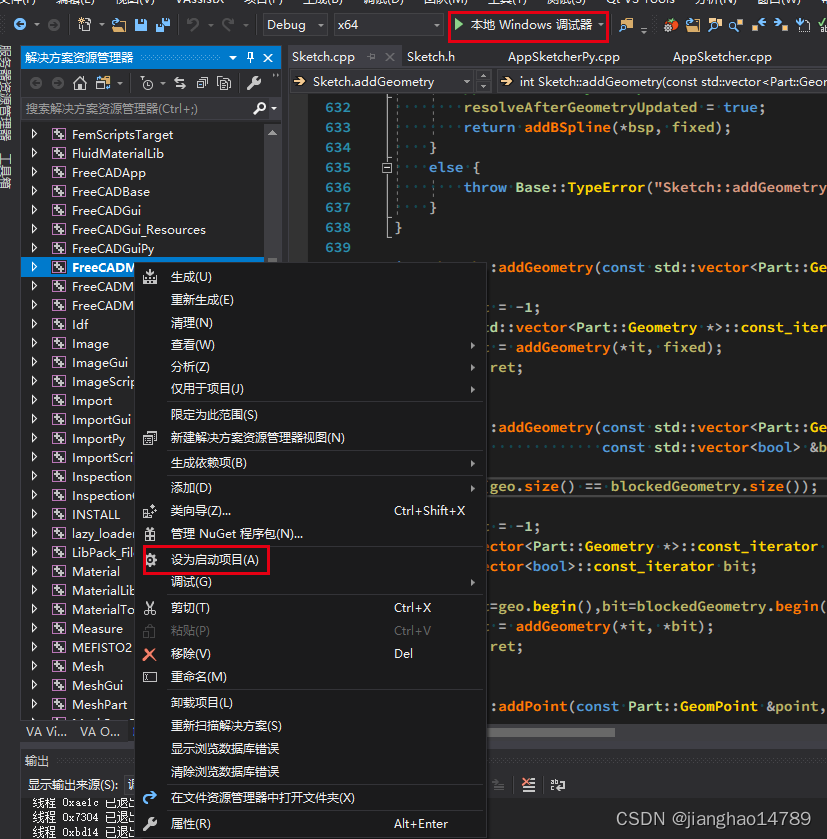

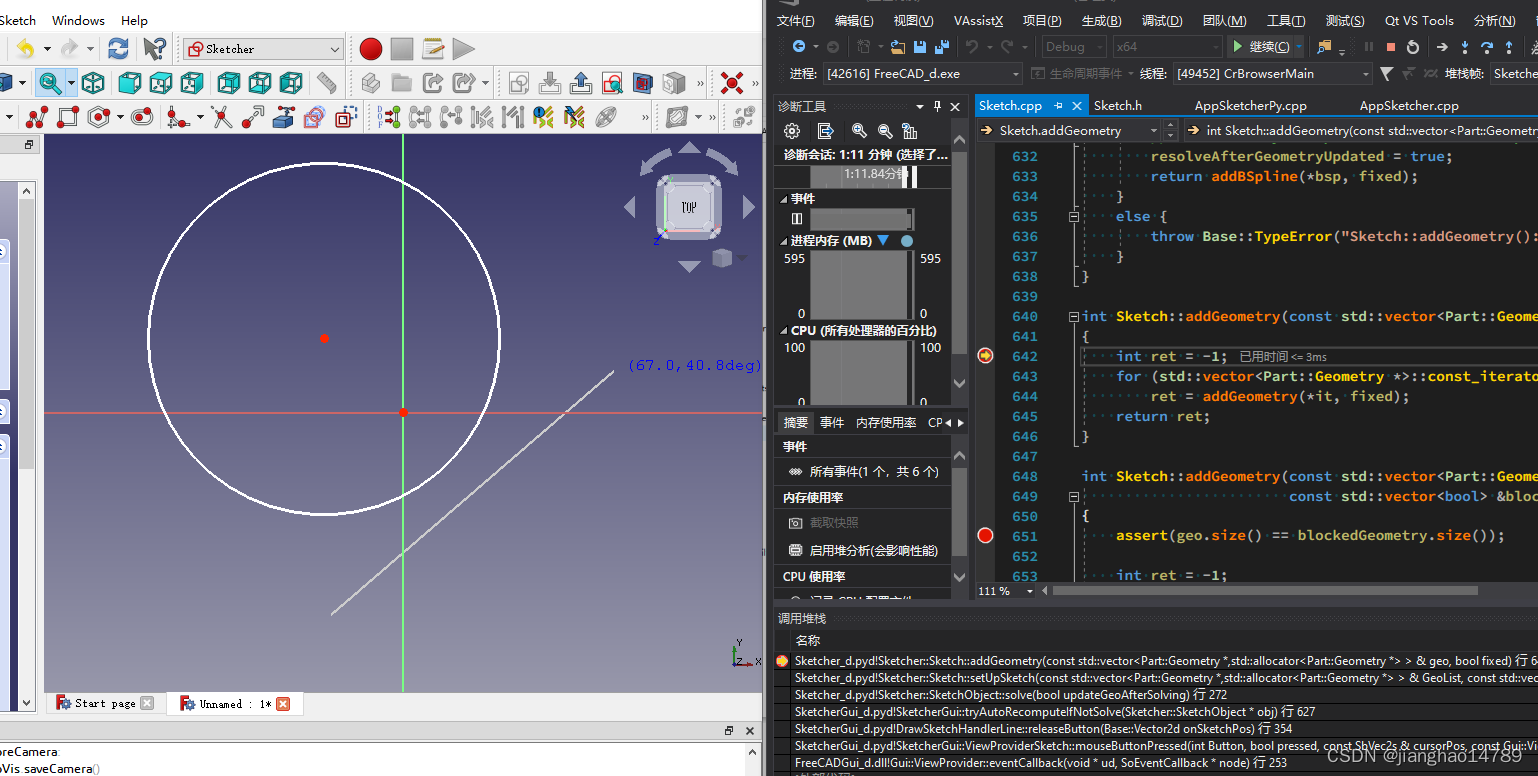

项目 “FreeCADMain” 是程序的入口，将此项目设置为启动项，启动调试器，即可进入 FreeCAD。

设置断点，即可进行调试。

5. 总结

借助 LibPack ，FreeCAD的编译容易很多，不需要再在本地依据版本手动配置各种依赖。CMake的设置有以下要点，也可以一次设置完毕。

• 设置 FREECAD_LIBPACK_DIR 为解压后的 LibPack 目录
• 设置 BUILD_QT5 为 True
• 设置 FREECAD_COPY_DEPEND_DIRS_TO_BUILD 为True
• 设置 FREECAD_COPY_LIBPACK_BIN_TO_BUILD 为True
• 设置 FREECAD_COPY_PLUGINS_BIN_TO_BUILD 为True

使用上述方法即可获取一份能调试的 FreeCAD，方便学习 FreeCAD。其他版本的 FreeCAD 编译过程类似。如果想进一步通过 FreeCAD 调试 OCC，可以先编译一套与 LibPack 中 OCC 版本匹配的OCC，然后将所得pdb文件拷贝至 build\bin 目录下。其中编译OCC本身、版本匹配、Release\Debug 后缀之分等问题应也有不少坑要踩。
