本文档详细介绍了如何在Windows环境下编译和运行开源软件FreeCAD的0.16版本。首先，你需要CMake、FreeCAD源码、FreeCAD第三方库和VS2013。通过配置CMake，指定源码和生成文件路径，解决可能出现的错误，如找不到CMakeLists.txt或编译器识别问题。接着，将第三方库文件复制到生成的Bin目录，设置FreeCADMain为启动项目，最后进行编译和调试。过程中可能遇到的错误及解决方法也一并给出。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

FreeCAD是一款基于opencascade库开发的开源软件，近期需要研究它调用了OCC中的哪些方法，因此需要编译运行一下，于是在网上结合了几个教程终于跑出来了，于是给几位大佬的博客以及我的心得详细的整合了一下，最下方有参考链接

首先需要的四件套，下面我也会给一个四合一的大礼包，图方便可以直接下四合一的：

1.CMake-3.12.0-win64-x64 下载地址：https://github.com/Kitware/CMake/releases?after=v3.12.2

2.FreeCAD的开源代码 FreeCAD-0.16 下载地址：https://github.com/FreeCAD/FreeCAD/archive/0.16.zip

3.FreeCAD的第三方库编译集成包，我用的是64位的FreeCADLibs_11.3_x64_VC12

下载地址：

64位：https://github.com/FreeCAD/FreeCAD/releases/download/0.16/FreeCADLibs_11.3_x64_VC12.7z

32位： https://github.com/FreeCAD/FreeCAD/releases/download/0.16/FreeCADLibs_11.3_x86_VC12.7z

4.VS2013，也有大佬用其他版本的VS跑出来了，我是用2013跑的下载安装教程：https://blog.youkuaiyun.com/qq_30534935/article/details/84072575

PS：VS在一个电脑上是可以安装多个版本的，但是一个项目被一个版本的VS打开过后应该就不能被其他版本的VS打开了。

大礼包百度网盘下载地址

链接：https://pan.baidu.com/s/12YVhxrcngYhZ1aG5Mmx6pA
提取码：29ew

在VS2013安装好了之后，接下来就可以开始准备就绪，开始搞！

1.把CMake解压后的文件夹和第三方库编译包解压

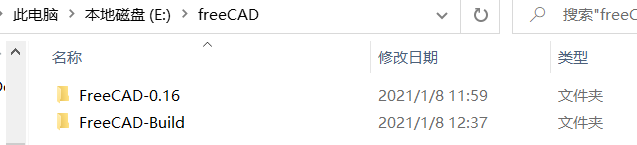

2.新建一个文件夹，我命名为freeCAD，把开源代码FreeCAD-0.16解压后放进去，再在freeCAD文件夹中新建一个文件夹用来存编译后的生成文件，我将其命名为freeCAD-Build，到目前为止截图如下：

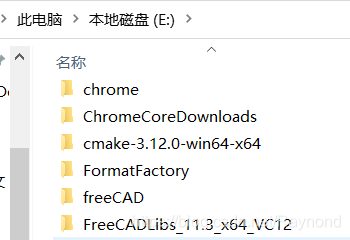

e盘中存了第三方库和CMake

freeCAD中存了源码以及用来存储编译后生成代码的新文件夹

3.打开E:\cmake-3.12.0-win64-x64\bin中的cmake-gui.exe，并在选中源文件和生成文件目录：

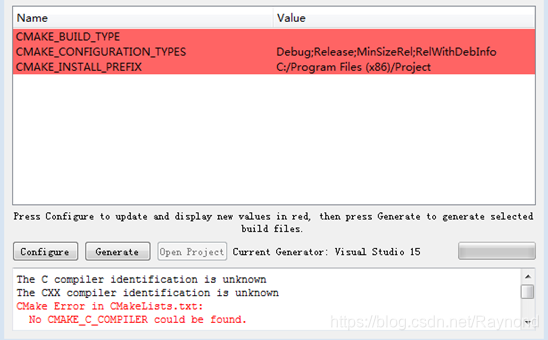

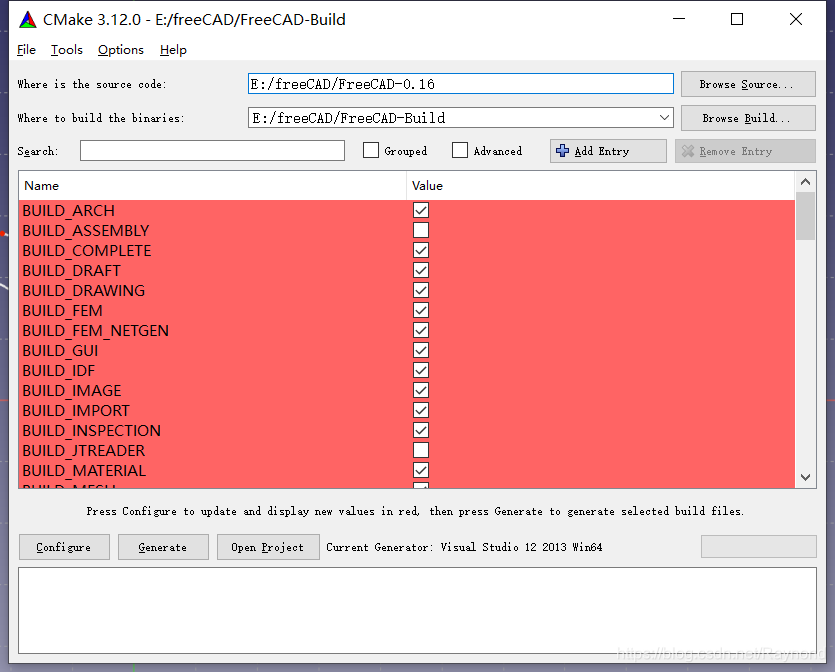

点击下方的configure，会报错Error in configuration process, project files may be invalid并出现以下情况：

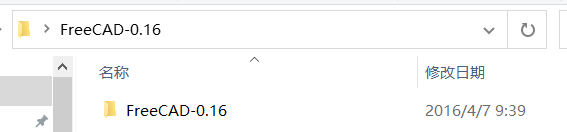

此外，在我编译成功前还有两种报错，一种我一开始选择的FreeCAD源码版本是0.17的，所以在下面打印台里提示我找不到我的CMakeLists.txt文件；另外一种是版本都没问题可是configure后不出现红色报错目录列表，最终发现是我在解压压缩包以后电脑自动在FreeCAD-0.16文件夹外面新生成了一个FreeCAD-0.16文件夹，如下图：

这个错误比较蠢，解压的时候一定要细心！

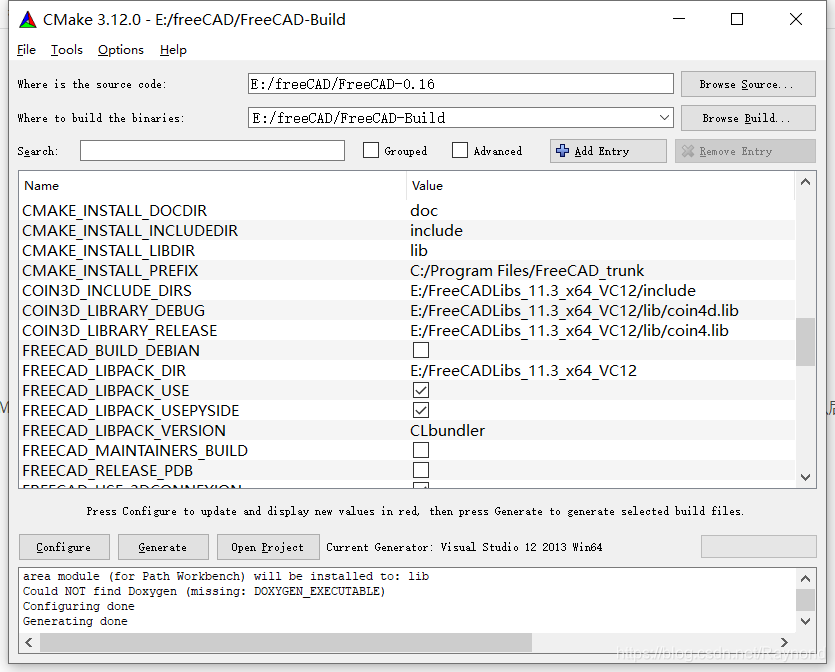

继续说！在红色报错目录列表里找到第三方库的引入路径，并改为下面的：

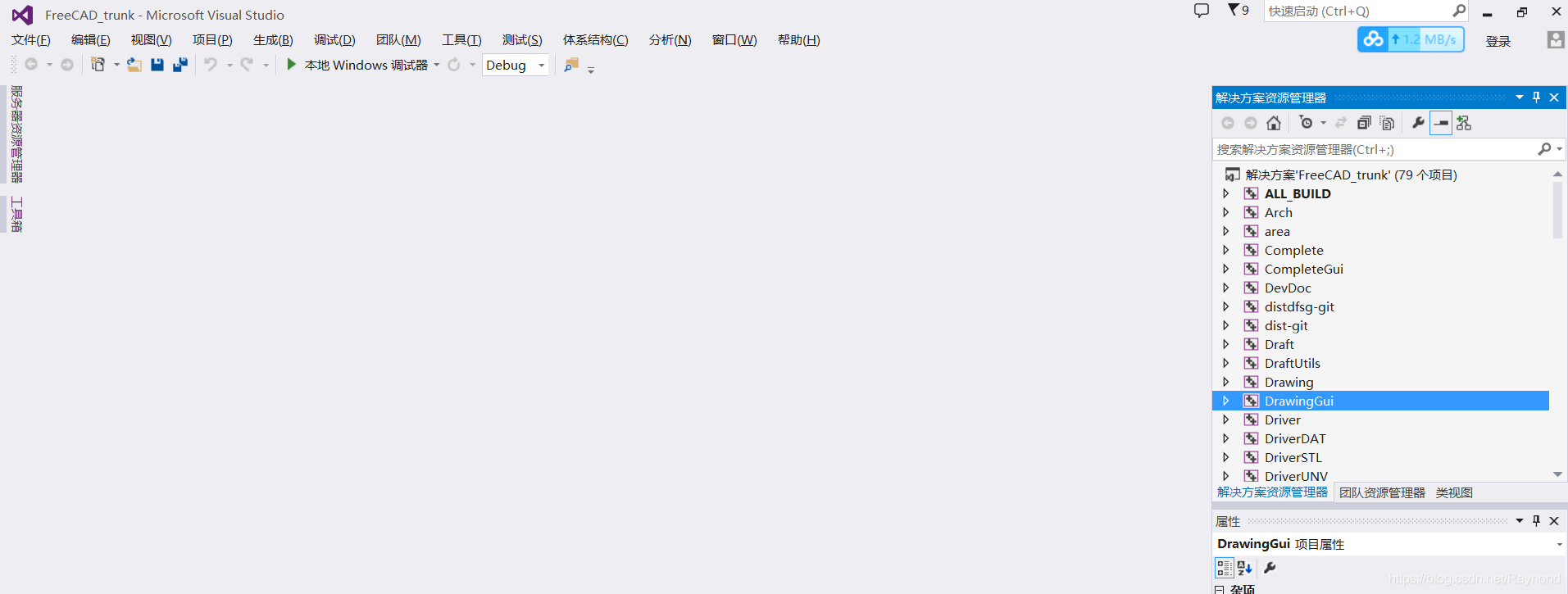

再次点击configure后，打印台会打印configure done，之后再点击generate，打印台会打印configure done，然后点击open project，选择用VS2013打开，流程如下：

4.在VS2013中的调试那里选择Debug，然后点击本地Windows调试器：

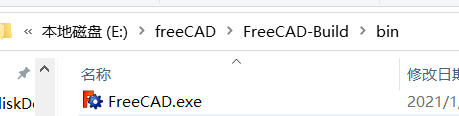

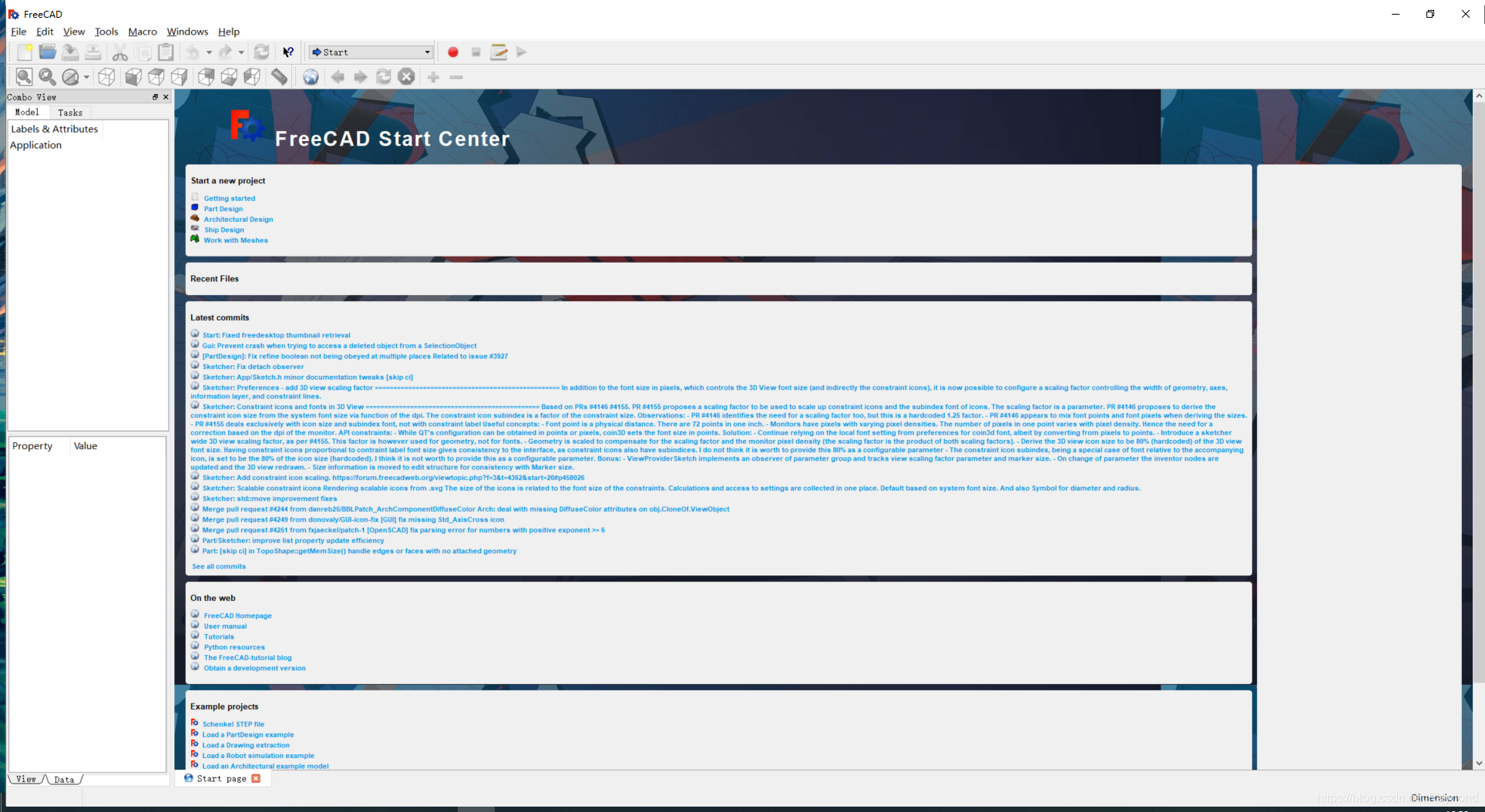

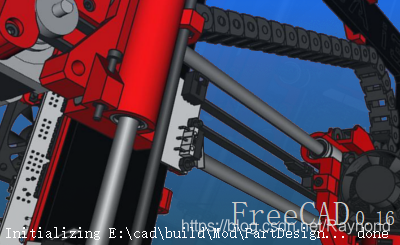

5.漫长的等待过后，编译会报错，不用理他，我们只需要第一次编译帮我们在生成文件那个文件夹里生成一个Bin目录而已，接下来将第三方库E:\FreeCADLibs_11.3_x64_VC12\bin路径下所有文件复制到生成文件的Bin目录E:\freeCAD\FreeCAD-Build\bin里，然后回到VS2013，将右侧FreeCADMain右键设置为启动项目，再次Debug即可运行：
