CAD控件教程：安装使用手册

一、安装说明

1、下载好的文件应如此图；括号中的“（20170808）”是程序的打包时间，在下载时应尽量选择较新的版本，安装包里有所有教程，例程和所有语言开发文档。

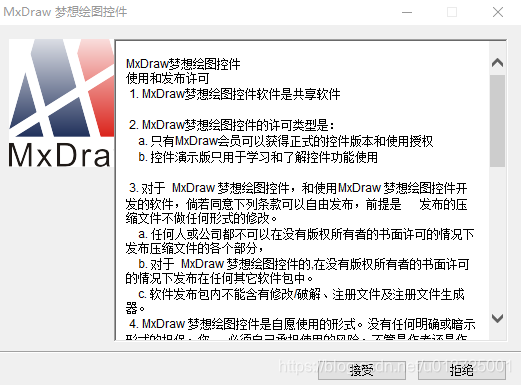

2、此程序是Winrar自解压程序，安装过程亦是rar压缩包解压过程，不会修改系统任何设置及信息。双击启动EXE程序后会出现如下界面：

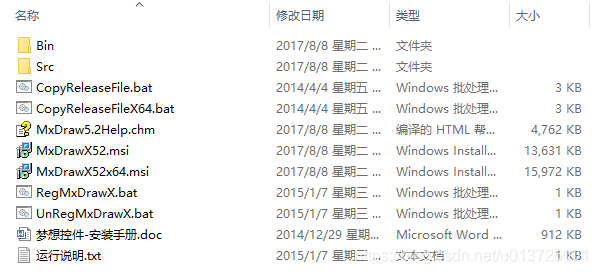

3、点击接受表示同意界面内协议并继续解压安装，安装的默认目录为该EXE所在同级目录。安装完成后，会在默认的文件夹下(同级目录的MxDraw52文件夹)或你指定的目录下出现如下文件列表：

4、CopyReleaseFile.bat和CopyReleaseFileX64.bat是拷贝控件需要的32位/64位最少运行文件。如果需要在其他语言上使用，则需要ActiveX版，在使用ActiveX控件前则需要注册控件。 退出360等杀毒软件,然后用管理员方式运行RegMxDrawX.bat注册控件。

5、Bin目录下则是各个版本的运行文件。

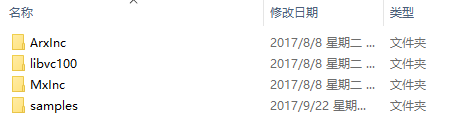

6、进入Src->MxDraw5.2后应如下：

7、文件列表说明：

目录或文件名	说明
Src\MxDraw5.2\ArxInc	ARX编程接口的头文件
Src\MxDraw5.2\libvc100	使用控件时，编译程序时使用的lib文件
Src\MxDraw5.2\MxInc	控件的编程接口的头文件
Bin\ vc100，Bin\ vc100x64	编后的可执行程序
Bin\ vc100d，Bin\ vc100x64d	可执行的调试程序
Src\MxDraw5.2\samples	控件的例程和帮助Doc文档
MxDraw5.2Help.chm	控件的所有接口CHM帮助
CopyReleaseFile.bat	拷贝发布控件时，需要的最少文件，会在当前目录下创建ReleaseFile目录，并把文件拷贝该目录下

8、ArxInc下是Arx版所需的头文件，而MxInc则是VC++需要的头文件，libvc100即为在VC++2010下使用控件所需的链接库。进入samples目录后，则是很多演示例程及教程文件(.doc)，下面将介绍一些常用的文件：

名称	功能说明
Edit	dwg图纸编辑例程
ie	在IE中使用控件的例程
View	浏览dwg图纸的例程
ReadDwgToFile	把Dwg文件中的内容读到文件的代码
WriteDwgFile	绘一个简单的图形，并图形保存到dwg文件中。
Delphi7Sample2	MxDrawX.ocx在Delphi中的使用例程。
Delphi7Smaple	MxDrawX.ocx在Delphi中的使用例程.
CSharp	C#中使用控件的例程.
AspNet	AspNet中使用控件的例程.
CustomEntity	控件自定义实体例程.
MxDrawCADTools	一个DWG图纸浏览软件.
C++Bulider6	C++Bulider使用例程.
Compare	图纸比较程序源码.
CompareGraphics	图纸比较使用程序.
CSharpMidDoc	控件在C#的多文档中使用例子.
Delphi2007	控件在Delphi2007中的使用例子.
ExApp	控件中用户扩展模块程序(MRX程序),比如图面表格搜索功能.
JavaScript	JS程序调用控件，比如图纸比较，图面批注等.
MxDxf	DXF文件读写源程序.
MxEdit	控件中图面编辑模块程序(MRX程序),比如沿伸，剪切，等命令实现.
MxExpressTools	控件中扩展功能模块程序(MRX程序),比如图面批注，电子图章，等命令实现.
MxMrxDbg	控件中ARX接口封装模块程序(MRX程序),使用ARX程序开发更为方便.
PropertyEditor	控件中对象属性编辑模块程序(MRX程序),比多行文字编辑，等命令的实现.
TestMxgFile	用于测试控件的自定义格式文件(Mxg文件)，它可以批量的把DWG文件转成MXG文件.

二、控件运行说明

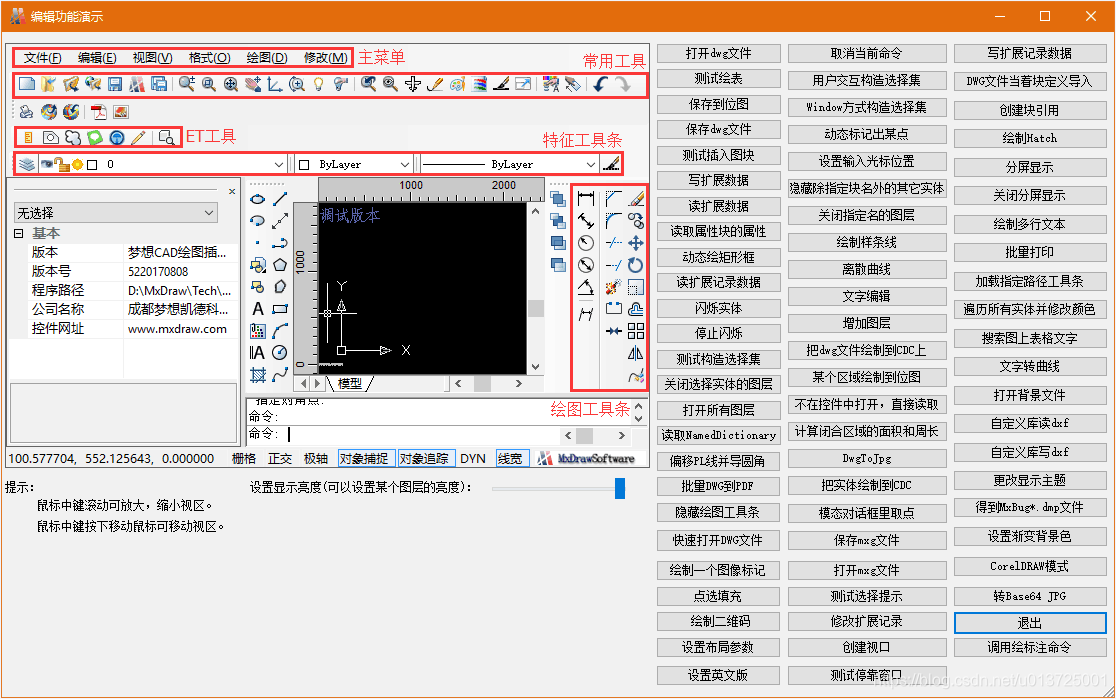

1、控件使用VC++2010开发，运行bin\vc100\Edit.exe可以看到如下效果：

2、此实例使用VC++2010编写的。若需要在其它语言上使用控件，则需使用ActiveX版。使用控件ActiveX版本前，需要运行RegMxDrawX.bat注册控件(退360杀毒软件，管理员方式运行)

三、控件界面说明

下面将会逐一介绍上述工具条上的按钮。

1、常用工具条：

图标	命令	说明
	OpenDwg	打开dwg图文件
	_OpenWebDwg	打开网络上的dwg文件,如：http://www.mxdraw.com/downland/test.dwg
	SaveDwg	保存dwg文件
	Z	实时放大，缩小视区，与鼠标的中键滚动类似
	WindowZoom	窗口缩放
	ZoomE	范围缩放，计算当前图形的外包矩形框，把所有图形缩放到视区中
	P	移动视区显示
	DViewTW45	视区旋转45度
	_OpenAllLaye	打开所有图层
	_SelOffLayer	关闭选择实体的图层
	ZoomP	前一个视区
	MagnifyingGlass	放大镜
	DsViewer	鸟瞰
	Re	重新生成图形
	U	回退操作
	Plot	打印
	ExportDwf	DWF导出
	ImportDwf	DWF导入
	_DrawModle	绘图模式，普通模式和高质量显示模式切换
	_ViewColo	修改视区背景色
	_ShowLineWeight	显示线重模式间的切换
	ExportPdf	导出PDF文件，不需要虚拟打印机，控件还有另一种需要虚拟打印机导出PDF文件的接口：MxDraw:: MultiDwgConvertPdf
	_ExportJpg	保存为JPG

2、ET工具条：

图标	命令	说明
	_MxMeasurementDistance	测量距离
	_Revcloud	绘制云线命令
	MxET_CaleArea	面积周长命令
	MxET_DrawComment	绘制批注命令
	MxET_DrawStamp	绘制图章命令
	MxET_Pencil	>铅笔命令
	Mx_FindText	文字查找命令

3、特征工具条：

图标	命令	说明
	MxLayerManager	图层设置功能
	无	选择当前图层
	无	选择当前绘图颜色
	无	选择当前线型

4、绘图工具条：

图标	命令	说明
	_Line	绘线
	_DrawRect	绘矩形框
	_DrawArc	>绘圆弧
	_DrawCircle	绘圆
	_DrawSpline	绘样条线
	_DrawEllipse	绘椭圆
	_DrawEllipseArc	绘椭圆弧
	_DrawPoint	绘点
	_InsertBlock	插入块
	_DrawText	写文字
	_InsertImage	插入图片

5、编辑工具：

图标	命令	说明
	_Erase	删除
	_Copy	复制
	_Move	移动
	_Rotation	旋转
	_Scale	缩放
	_Offset	偏移
	_Mirror	镜向
	_SampleCurve	离散

四、其它窗口说明

1、命令窗口如下图：

2、状态条窗口如下图：

3、模型空间和图纸空间切换Tab工具条：

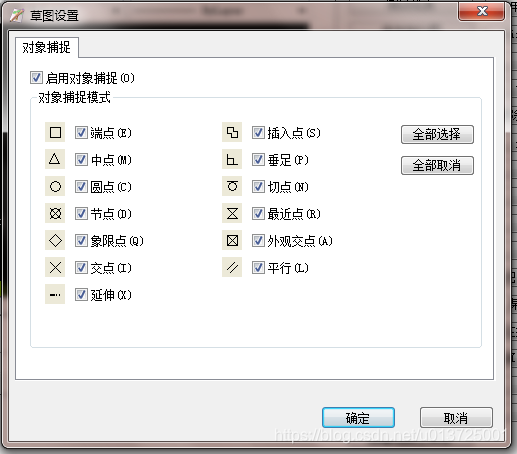

4、捕捉设置窗口：

5、打印窗口：

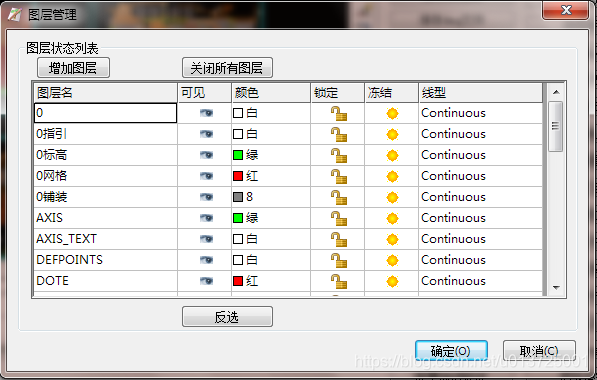

6、图层设置窗口：
