IS-IS 协议

历史起源

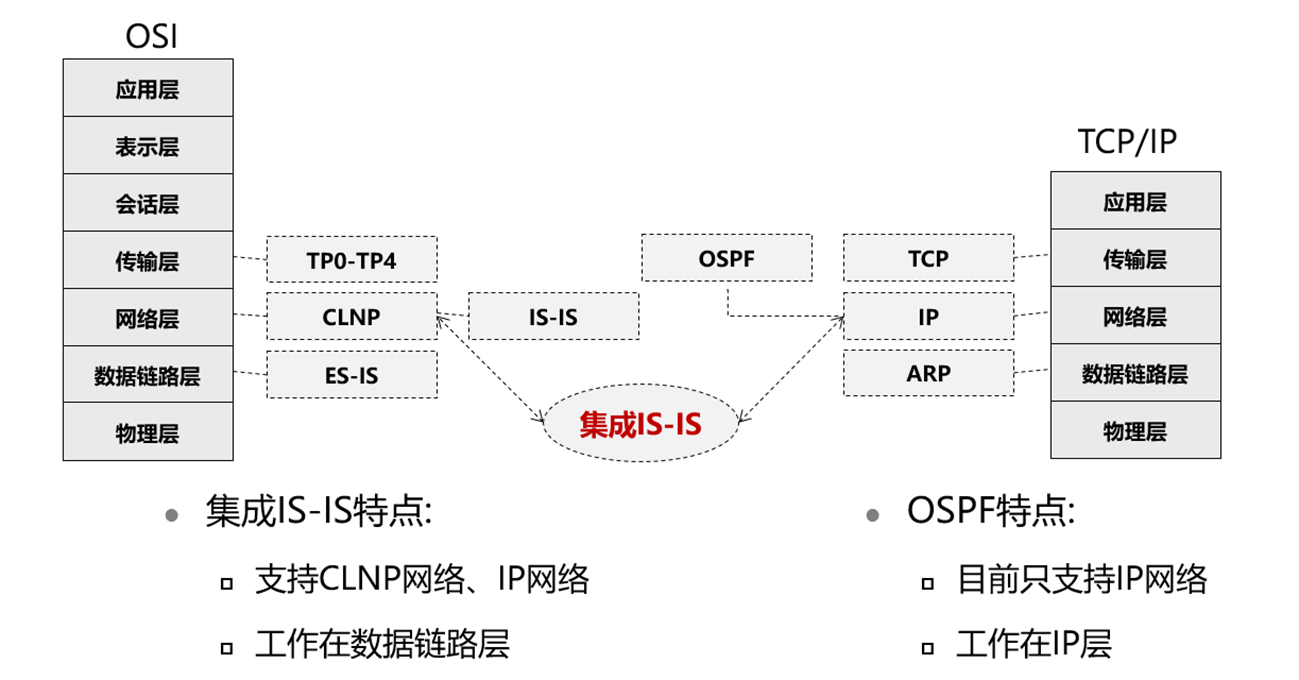

IS-IS（Intermediate System to Intermediate System）最初是国际标准化组织 ISO（the International Organization for Standardization）为它的无连接网络协议 CLNP（ConnectionLess Network Protocol）设计的一种动态路由协议。

为了提供对 IP 的路由支持，IETF 在 RFC1195 中对 IS-IS 进行了扩充和修改，使它能够同时应用在 TCP/IP 和 OSI 环境中，称为集成化 IS-IS（Integrated IS-IS 或 Dual IS-IS，资料中所指的 IS-IS，如不加特殊说明，均指集成 IS-IS）。

IS-IS 属于内部网关协议，用于自治系统内部。IS-IS 是一种链路状态协议，使用 SPF 算法（Shortest Path First）进行路由计算。

由于 IS-IS 的简便性及扩展性强的特点，目前在大型 ISP 的网络中被广泛地部署。

IS-IS 协议报文在数据链路层传输，但是属于网络层协议。

IS-IS 协议的内容介绍

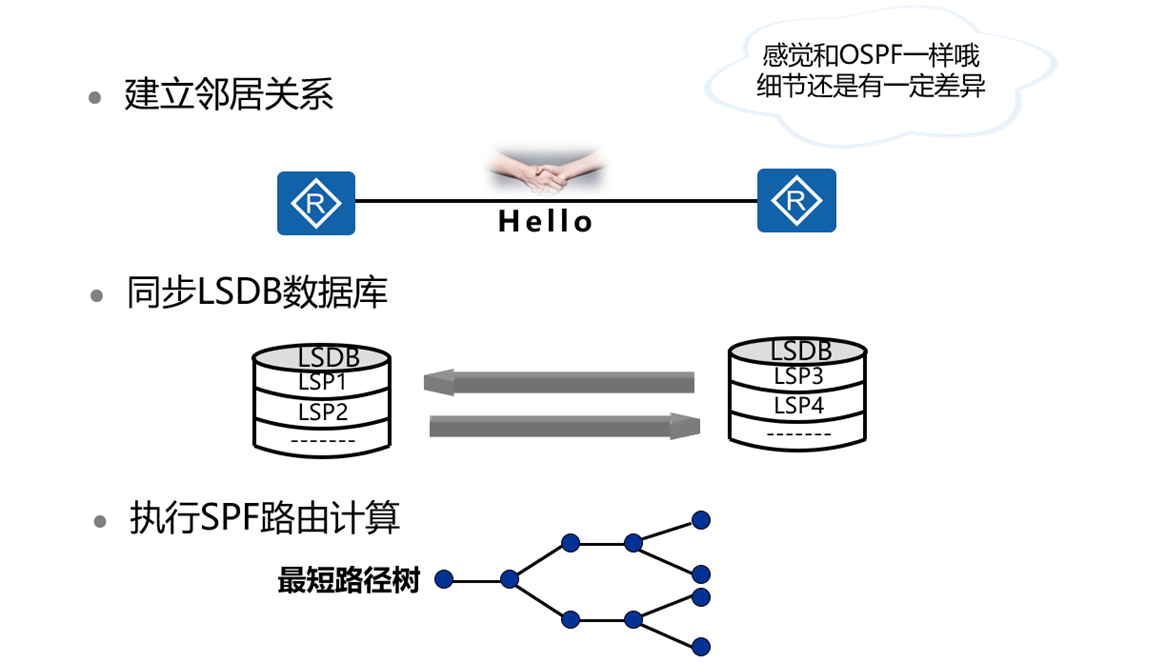

路由计算过程

  1. 邻居关系建立
    邻居关系建立主要是通过 HELLO 包交互并协商各种参数。

  2. 链路信息交换
    与 OSPF 不同，ISIS 交互链路状态的基本载体不是 LSA（link state advertisement），而是 LSP（link state PDU）；交互的过程没有 OSPF 协议那样经历了多个阶段，主要是通过 CSNP 报文和 PSNP 报文两种协议报文来同步、请求以及确认链路状态信息（承载的是链路状态信息摘要），而链路状态信息的详细拓扑和路由信息是由 LSP 报文传递。

  3. 路由计算
    SPF 计算和 OSPF 基本一样，但 ISIS 算法分离了拓扑结构和 IP 网段，加快了网络收敛速度（ISIS 协议的优化）。

IS-IS 协议的内容介绍

地址结构

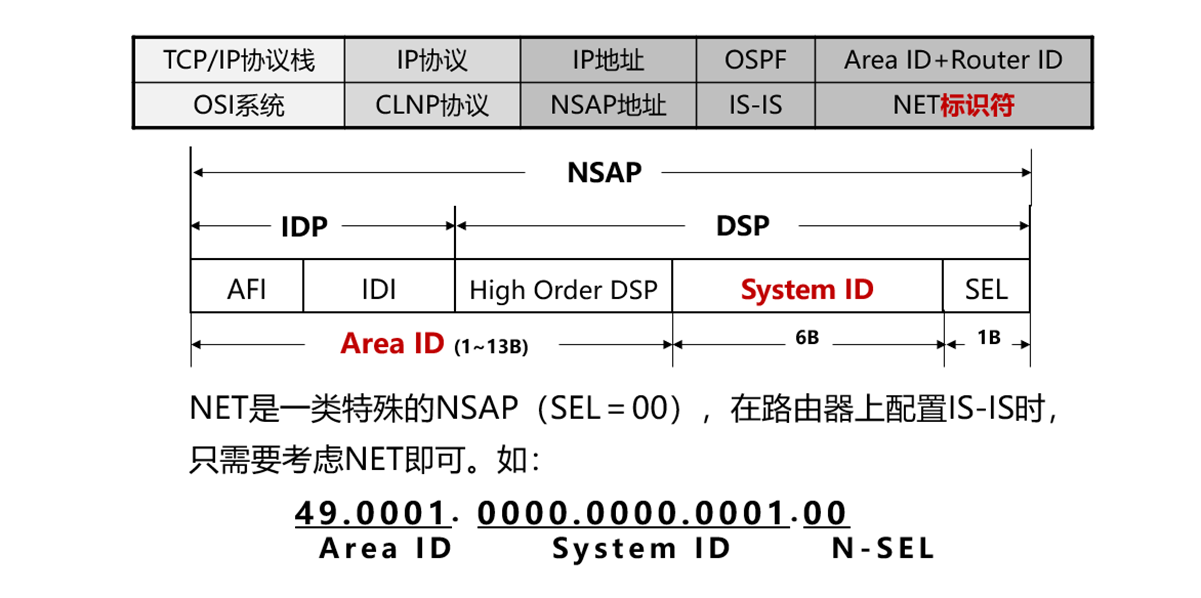

网络服务访问点 NSAP（Network Service Access Point）是 OSI 协议中用于定位资源的地址。NSAP 的地址结构由 IDP（Initial Domain Part）和 DSP（Domain Specific Part）组成。IDP 和 DSP 的长度都是可变的，NSAP 总长最多是 20 个字节，最少 8 个字节，习惯上配置为 10B，由 16 进制进行表示。

  1. IDP 相当于 IP 地址中的主网络号。它是由 ISO 规定，并由 AFI（Authority and Format Identifier）与 IDI（Initial Domain Identifier）组成。AFI 表示地址分配机构和地址格式，IDI 用来标识域。

  2. DSP 相当于 IP 地址中的子网号和主机地址。它由 High Order DSP、System ID 和 SEL 三个部分组成。High Order DSP 用来分割区域，System ID 用来区分主机，SEL 用来指示服务类型。

  3. AFI（1 字节）、IDI（2 字节）、HODSO（0-10 字节）、SID（6 字节）、NSEL（1 字节）。

IS-IS 协议的内容介绍

Area ID（Area address）

  1. 既能够标识路由域，也能够标识路由域中的区域。因此，它们一起被称为区域地址，相当于 OSPF 中的区域编号（其中 49 代表路由域，0001 表示区域）。

  2. 一般情况下，一个路由器只需要配置一个区域地址，且同一区域中所有节点的区域地址都要相同。为了支持区域的平滑合并、分割及转换，在设备的实现中，一个 IS-IS 进程下最多可配置 3 个区域地址，必须保证它们的 system id 都相同。

System ID

用来在区域内唯一标识主机或路由器。在设备的实现中，它的长度固定为 48bit（6 字节）。

在实际应用中，一般使用 Router ID 与 System ID 进行对应。假设一台路由器使用接口 Loopback0 的 IP 地址 168.10.1.1 作为 Router ID，则它在 IS-IS 中使用的 System ID 可通过如下方法转换得到：

  1. 将 IP 地址 168.10.1.1 的每个十进制数都扩展为 3 位，不足 3 位的在前面补 0，得到 168.010.001.001。

  2. 将扩展后的地址分为 3 部分，每部分由 4 位数字组成，得到 1680.1000.1001。重新组合的 1680.1000.1001 就是 System ID。

  3. 实际 System ID 的指定可以有不同的方法，但要保证能够唯一标识主机或路由器。

SEL

作用类似 IP 中的协议标识符，不同的传输协议对应不同的 SEL。在 IP 上 SEL 均为 00。

NET 地址

网络实体名称 NET（Network Entity Title）指的是设备本身的网络层信息，可以看作是一类特殊的 NSAP（SEL＝00）。NET 的长度与 NSAP 的相同，最多为 20 个字节，最少为 8 个字节。在路由器上配置 IS-IS 时，只需要考虑 NET 即可，NSAP 可不必去关注。

路由器分类

在 OSPF 协议里面也有一些比较特殊的路由器：如 ABR 路由器、ASBR 路由器、区域内部路由器、骨干路由器等，代表这该设备可以执行不同的功能和角色。

在 IS-IS 协议里面一共只有三种不同角色的路由器：level-1 路由器、level-2 路由器、level-1-2 路由器，默认情况下，华为设备默认都是 level-1-2 角色。

  1. level-1 路由器只具有 level-1 的功能

  2. level-2 路由器只具有 level-2 的功能

  3. level-1-2 路由器同时具有 level-1 和 level-2 的功能

# isis 100
# is-level level-1       修改为 level-1 路由器

Level-1 路由器

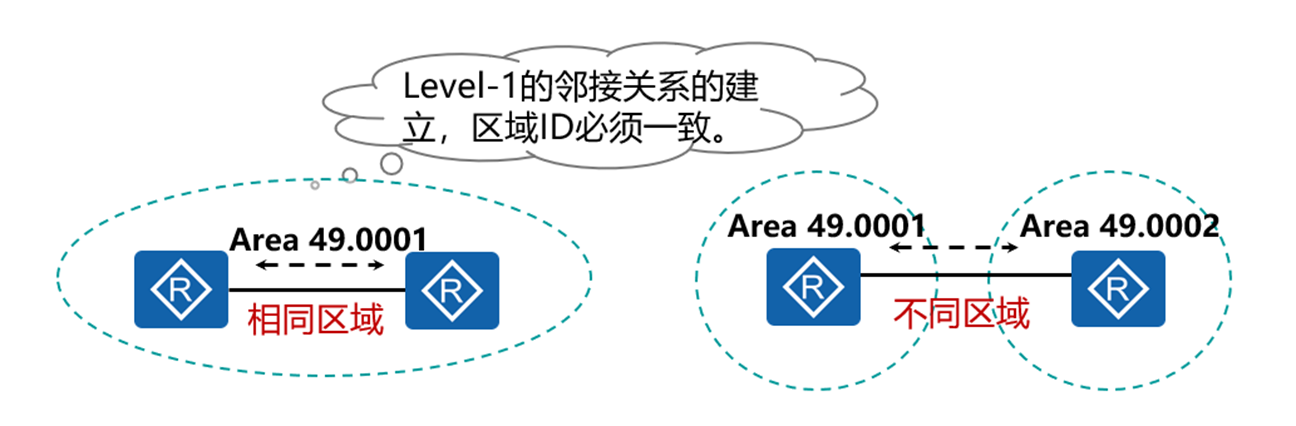

Level-1 只能与属于同一区域的 Level-1 和 Level-1-2 路由器形成邻居关系，只负责维护 Level-1 的链路状态数据库，该 LSDB 包含本区域内的路由信息，到本区域外的报文转发给最近的 Level-1-2 路由器。

IS-IS 协议的内容介绍

  • 注意点：
    • 能够和 level-1 建立起关系的只能是同一个区域里面的设备。

Level-2 路由器

Level-2 路由器负责区域间的路由，它可以与相同或者不同区域的 Level-2 路由器或者不同区域的 Level-1-2 路由器形成邻居关系。Level-2 路由器维护一个 Level-2 的 LSDB，该 LSDB 包含区域间的路由信息。

IS-IS 协议的内容介绍

  • 注意点：
    • level-2 路由器可以和同一个区域的 level-2 路由器建立起关系
    • level-2 路由器可以和不同区域的 level-2 路由器建立起关系
    • level-2 路由器可以和同一个区域的 level-1-2 路由器建立起关系
    • level-2 路由器可以和不同区域的 level-1-2 路由器建立起关系

Level-1-2 路由器

Level-1-2 路由器维护两个 LSDB，Level-1 的 LSDB 用于区域内路由，Level-2 的 LSDB 用于区域间路由。Level-1-2 路由器可以与同一区域的 Level-1 形成 Level-1 邻居关系，也可以与其他区域的 Level-2 和 Level-1-2 路由器形成 Level-2 的邻居关系。

  • 注意点：
    • level-1-2 路由器可以和同一个区域的 level-1 路由器建立起关系
    • level-1-2 路由器可以和同一个区域的 level-2 路由器建立起关系
    • level-1-2 路由器可以和不同区域的 level-2 路由器建立起关系
    • level-1-2 路由器可以和同一个区域的 level-1-2 路由器建立两个关系
    • level-1-2 路由器可以和不同区域的 level-1-2 路由器建立起 level-2 关系

区域间关系

  1. 不同区域间，只能建立 Level-2 的邻接关系。

  2. Level-2 路由器可以与 Level-2 路由器建立邻接关系。

  3. Level-1-2 路由器可以与 Level-2 路由器建立邻接关系。

  4. Level-1-2 路由器可以与 Level-1-2 路由器建立邻接关系。

IS-IS 拓扑结构

IS-IS 协议的区域边界在整个 Router，OSPF 协议的区域边界在 Router 的接口。

为了支持大规模的路由网络，IS-IS 在自治系统内采用骨干区域与非骨干区域两级的分层结构。

一般来说，将 Level-1 路由器部署在非骨干区域，Level-2 路由器和 Level-1-2 路由器部署在骨干区域。每一个非骨干区域都通过 Level-1-2 路由器与骨干区域相连。

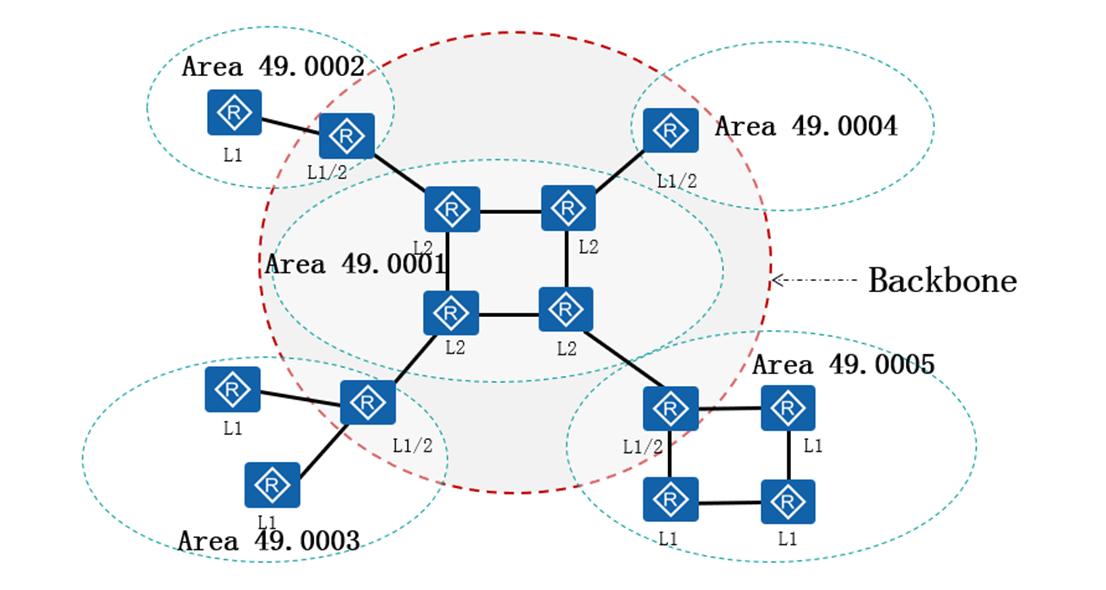

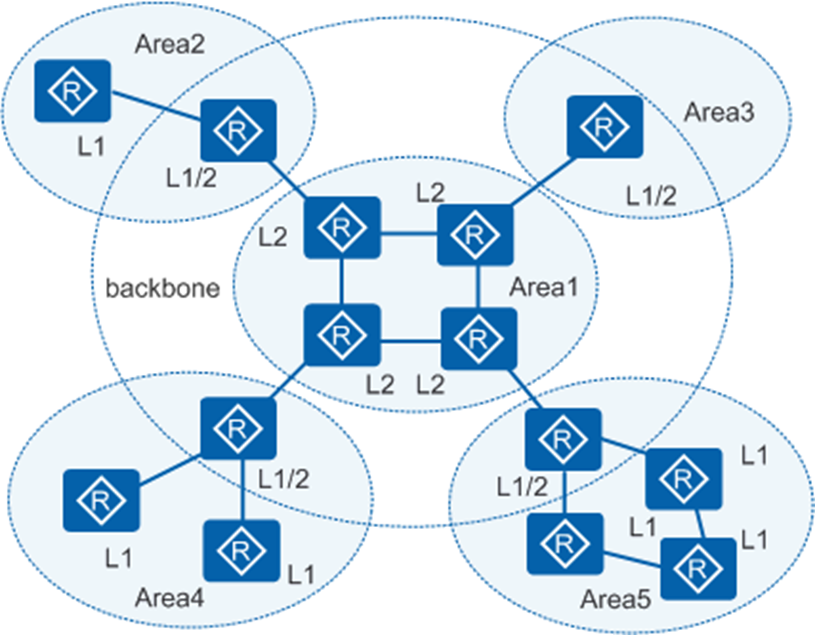

下图是一个运行 IS-IS 协议的网络，它与 OSPF 的多区域网络拓扑结构非常相似。整个骨干区域不仅包括 Area1 中的所有路由器，还包括其它区域的 Level-1-2 路由器。

IS-IS 协议的内容介绍

IS-IS 协议的内容介绍

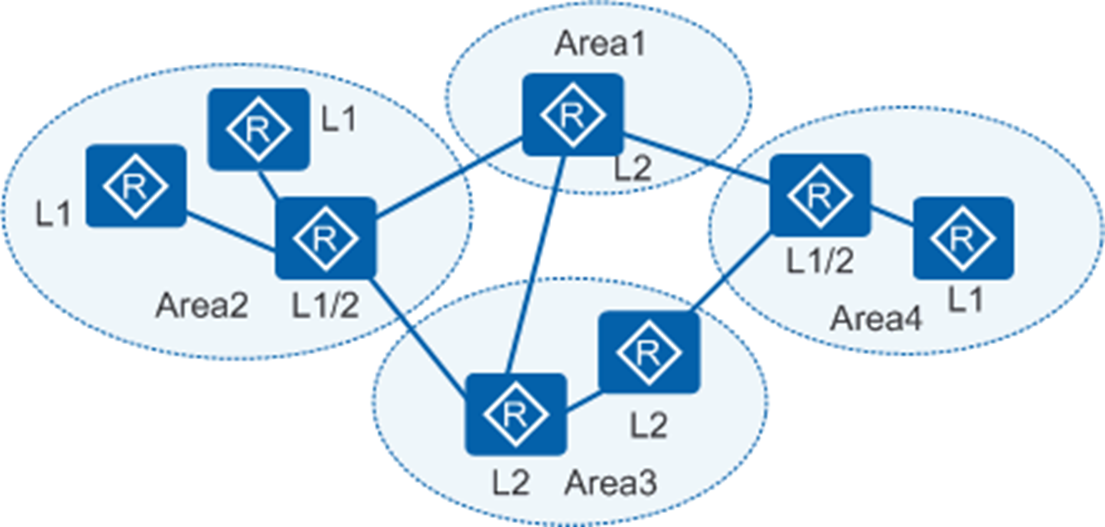

下图是 IS-IS 的另外一种拓扑结构图。在这个拓扑中，Level-2 级别的路由器没有在同一个区域，而是分别属于不同的区域。此时所有物理连续的 Level-1-2 和 Level-2 路由器就构成了 IS-IS 的骨干区域。

IS-IS 协议的内容介绍

  • 通过以上两种拓扑结构图可以体现 IS-IS 与 OSPF 的不同点：
    • 在 IS-IS 中，每个路由器都只属于一个区域；而在 OSPF 中，一个路由器的不同接口可以属于不同的区域。
    • 在 IS-IS 中，单个区域没有骨干与非骨干区域的概念；而在 OSPF 中，Area0 被定义为骨干区域。
    • 在 IS-IS 中，Level-1 和 Level-2 级别的路由都采用 SPF 算法，分别生成最短路径树 SPT（Shortest Path Tree）；而在 OSPF 中，只有在同一个区域内才使用 SPF 算法，区域之间的路由需要通过骨干区域来转发。

区域内算法

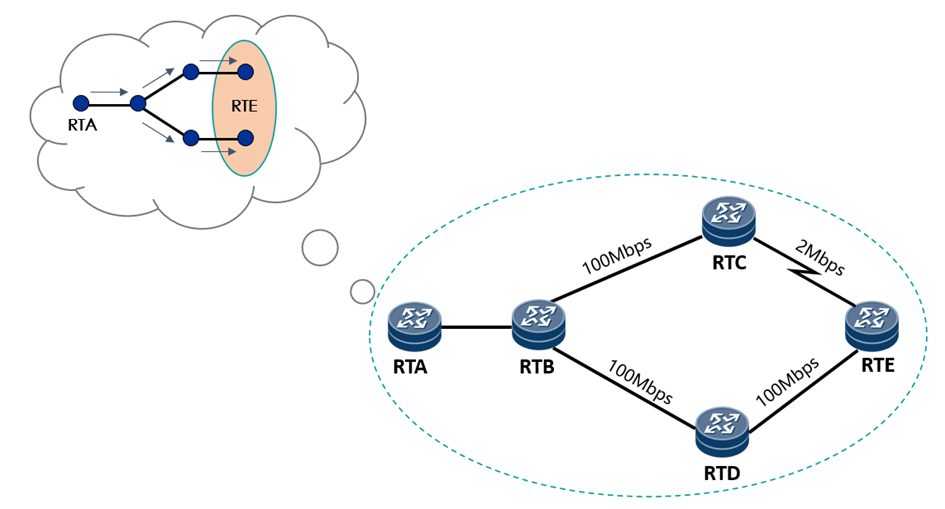

  • SPF 计算过程
    1. 单区域 LSDB 同步完成。
    2. 生成全网拓扑结构图。
    3. 以本节点为根生成最短路径树。
    4. 默认跨越每个节点开销一样。

IS-IS 协议的内容介绍

  • ISIS 路由计算的开销方式
    IS-IS 在计算路由时，不基于链路计算 cost 值，每经过一跳，cost 数值都加上 10。

    1. Narrow 模式（设备默认模式开销都是 10，手工配置接口开销取值范围为 1-63）。

    2. Wide 模式（设备默认模式开销都是 10，手工配置接口开销取值范围是 1-16777215）。
      进程下加入 auto-cost enable 命令，Narrow 模式和 Wide 模式都会参考接口带宽大小计算开销值，只是参考准则有少许差异，缺省情况，模式为 Narrow 模式。

    3. 使能 IS-IS 自动计算接口的开销。

      进入 IS-IS 视图

      isis [process-id]

      配置计算带宽的参考值 缺省情况下，带宽参考值为 100，单位是 Mbit/s

      bandwidth-reference value

      使能自动计算接口的开销值

      auto-cost enable [compatible]

  1. 只有当开销类型为 wide 或 wide-compatible 时，使用命令 bandwidth-reference 配置的带宽参考值才是有效的，此时各接口的开销值 =(bandwidth-reference / 接口带宽值)×10。

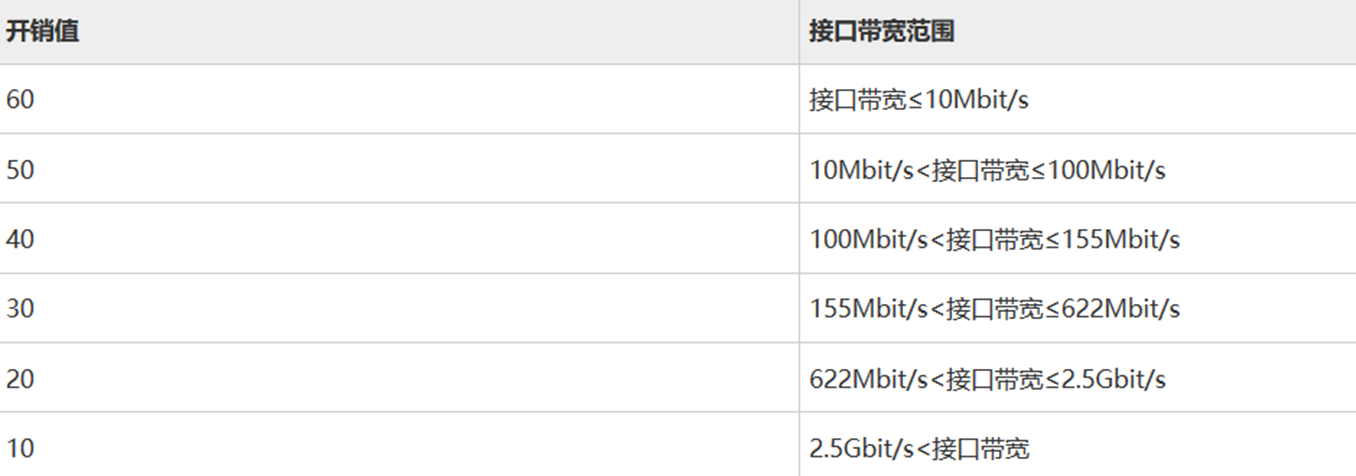

  2. 当开销类型为 narrow、narrow-compatible 或 compatible 时，各个接口的开销值根据如下表来确定。g

    开销值接口带宽范围
    60接口带宽≤10Mbit/s
    5010Mbit/s < 接口带宽≤100Mbit/s
    40100Mbit/s < 接口带宽≤155Mbit/s
    30155Mbit/s < 接口带宽≤622Mbit/s
    20622Mbit/s < 接口带宽≤2.5Gbit/s
    102.5Gbit/s < 接口带宽

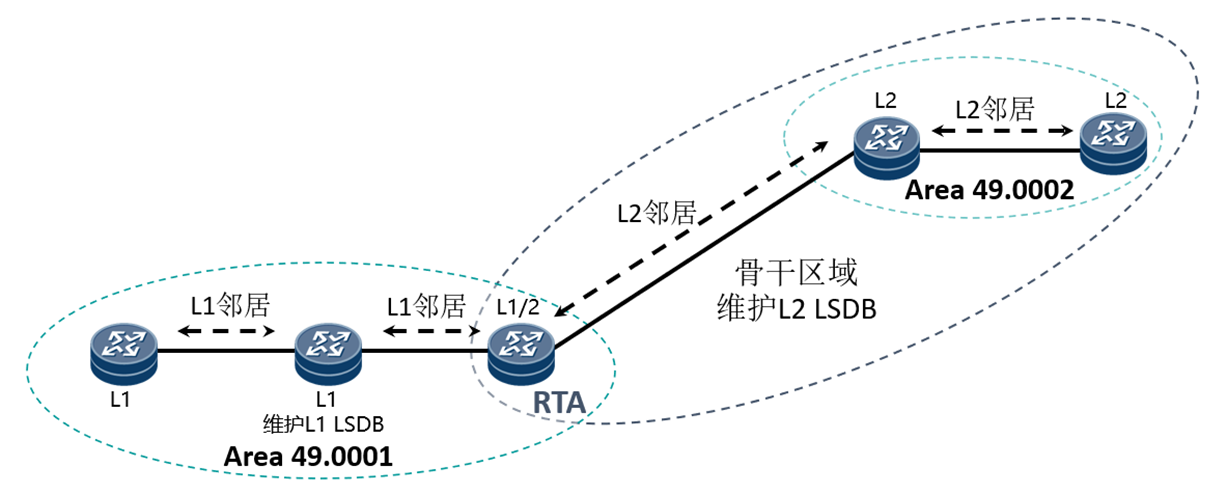

区域间路由

  • 区域 49.0001 访问区域 49.0002

    1. L1/2 路由器 RTA 产生 ATT 置位为 1 的 LSP。
    2. L1 路由器收到 ATT 为 1 的 LSP 会产生下一跳指向 L1/2 路由器的默认路由。

  • 区域 49.0002 访问区域 49.0001

    1. L1/2 路由器 RTA 会把区域 49.0001 的明细路由以叶子节点方式挂载在 L2 级别的 LSP 上面并处在 Level-2 的 LSDB 中。
    2. L2 路由器通过自己 SPF 计算得出访问 Area49.0001 的明细路由。

IS-IS 协议的内容介绍

  • 小结如下
    Level-1 路由器的路由特点：

    1. 只拥有 Level-1 的链路状态数据库。
    2. 其链路状态数据库中只有本区域路由器 LSP。
    3. 其路由表里没有其他区域的路由信息。
    4. 其路由表里都有一条默认路由，下一条是指向到 Level-1-2 路由器。

    Level-2 路由器的路由特点

    1. Level-2 路由器只有 Level-2 的链路状态数据库。
    2. 其 LSDB 中有骨干区域路由器的 LSP，但是没有 Level-1 路由器产生的 LSP。
    3. 路由表里面有整个网络的路由信息。

    Level-1-2 路由器的路由特点：

    1. Level-1-2 路由器同时拥有 Level-2 和 Level-1 的链路状态数据库。
    2. Level-1 数据库包含本区域的 LSP，Level-2 数据库包含骨干区域 LSP。
    3. 在自己产生的 Level-1 的 LSP 中设置了 ATT 比特位为 1。
    4. 路由表里面有整个网络的路由信息。

IS-IS 支持的网络类型

  1. 点对点网络类型（如 PPP、HDLC 等）。

  2. 广播多路访问网络类型（Ethernet 等）。

  • 注意点
    1. 对于 NBMA（Non-Broadcast Multi-Access）网络，如 ATM，需对其配置子接口，并注意子接口类型应配置为 P2P。
    2. IS-IS 不能在点到多点链路 P2MP（Point to MultiPoint）上运行。

IS-IS 的报文类型

  • IS-IS 报文有以下几种类型：HELLO PDU（Protocol Data Unit）、LSP 和 SNP。
    1. Hello PDU
      Hello 报文用于建立和维持邻居关系，也称为 IIH（IS-to-IS Hello PDUs）类似于 OSPF 的 Hello 报文。
    2. LSP
      链路状态报文 LSP（Link State PDUs）用于交换链路状态信息，类似于 OSPF 中的 LSA。
    3. SNP
      序列号报文 SNP（Sequence Number PDUs）通过描述全部或部分数据库中的 LSP 来同步各 LSDB（Link-State DataBase），从而维护 LSDB 的完整与同步。
      CSNP（Complete Sequence Number PDU）类似于 OSPF 的 DD 报文，传递的是 LSDB 里所有链路信息摘要。
      PSNP（Partial Sequence Number PDU）类似于 OSPF 的 LSR 或 LSAck 报文，用于请求和确认部分链路信息。

邻居 hello 报文

  • HELLO 报文的作用是邻居发现，协商参数并建立邻居关系，后期充当保活报文。

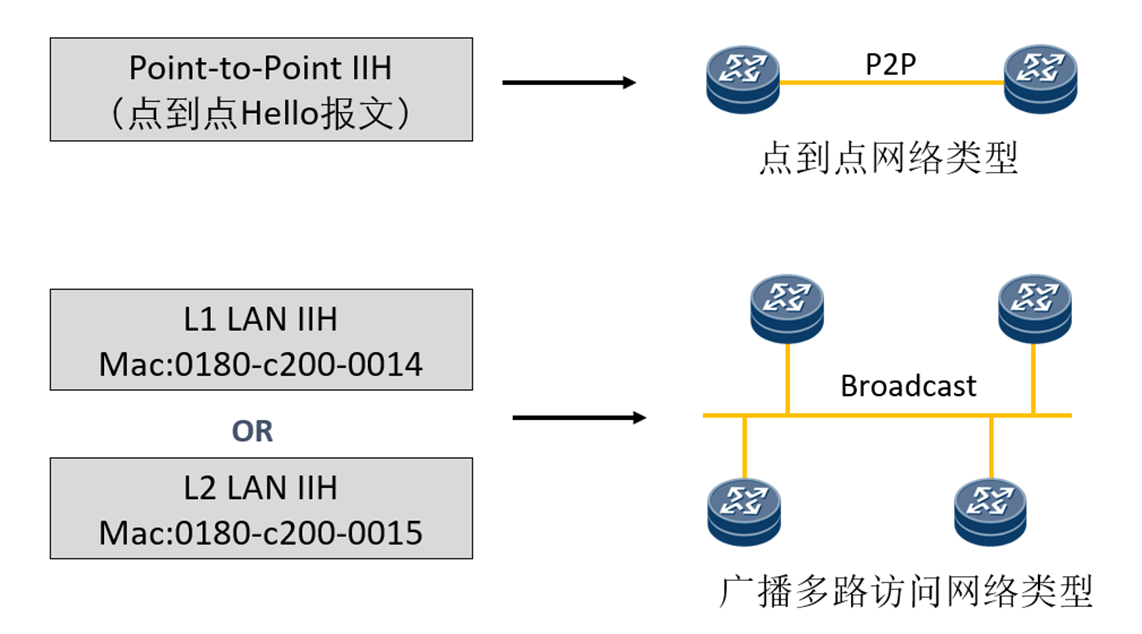

  • IS-IS 建立邻居关系和 OSPF 一样，通过 hello 报文的交互来完成。但是会根据场景分为三种类型的 hello 报文：

    1. 广播网中的 Level-1 IS-IS 使用 Level-1 LAN IIH（Level-1 LAN IS-IS Hello），目的组播 MAC 为：0180-c200-0014。
    2. 广播网中的 Level-2 IS-IS 使用 Level-2 LAN IIH（Level-2 LAN IS-IS Hello），目的组播 MAC 为：0180-c200-0015。
    3. 非广播网络中则使用 P2P IIH（point to point IS-IS Hello）。

  • Hello 报文的类型

    • a) Level-1 的 hello 报文
    • b) Level-2 的 hello 报文
    • c) P2P 的 hello 报文

IS-IS 协议的内容介绍

邻居关系建立

P2P 链路
  • 在 P2P 链路上，分为两次握手机制（没有邻居列表）和三次握手机制。

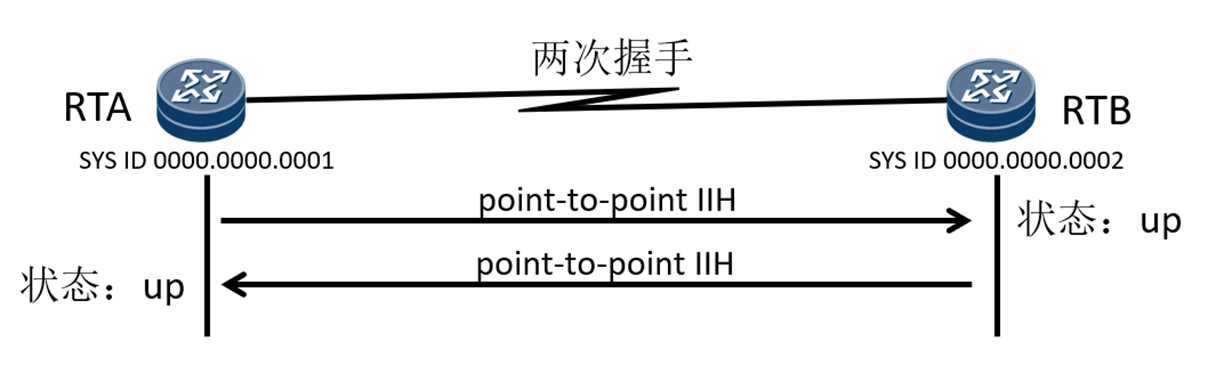

    1. 两次握手：只要路由器收到对端发来的 Hello 报文，就单方面宣布邻居为 up 状态，建立邻居关系，不过容易存在单通风险。
    2. 三次握手：通过三次发送 P2P 的 IS-IS Hello PDU 最终建立起邻居关系，与广播链路邻居关系的建立情况相同。

IS-IS 协议的内容介绍

以太网链路

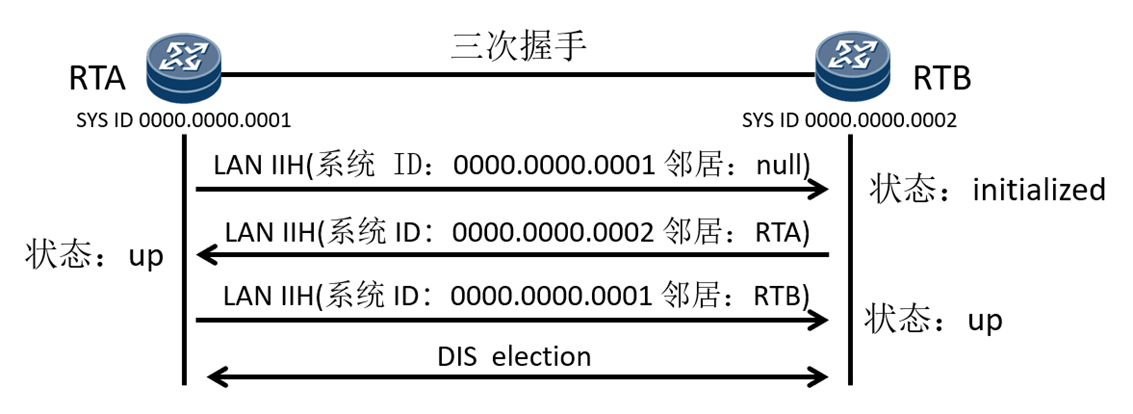

  • 在广播链路上，使用 LAN IIH 报文执行三次握手建立邻居关系。
    1. 当收到邻居发送的合法 Hello PDU 报文里面没有自己的 system ID 的时候，状态机进入 initialized。
    2. 只有收到邻居发过来的 Hello PDU 有自己的 system ID 才会 up，排除了链路单通的风险。
    3. 广播网络中邻居 up 后会选举 DIS (虚节点)，DIS 的功能类似 OSPF 的 DR (指定路由器)。

IS-IS 协议的内容介绍

DIS 的介绍

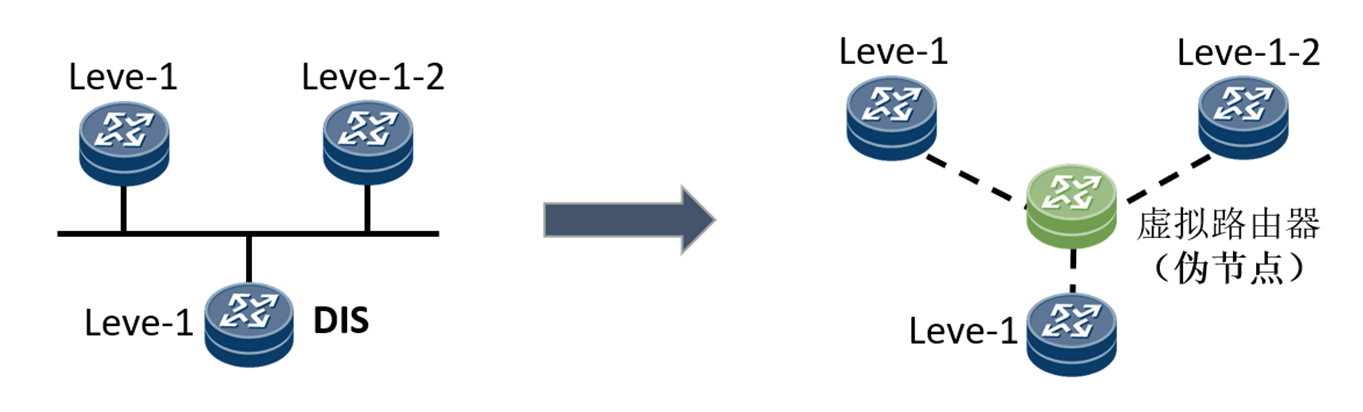

DIS 是指指定中间系统（Designated IS），DIS 的功能类似 OSPF 的 DR (指定路由器)。伪节点是指在广播网络中由 DIS 创建的虚拟路由器。

在广播网络，需要选举 DIS，所以在邻居关系建立后，路由器会等待两个 Hello 报文间隔再进行 DIS 的选举。

  1. Hello 报文中包含 Priority 字段，Priority 值最大的将被选举为该广播网的 DIS。
  2. 若优先级相同，接口 MAC 地址较大的被选举为 DIS。
  • 注意：
    1. IS-IS 中 DIS 发送 Hello 时间间隔默认为 10/3 秒。
    2. 而其他非 DIS 路由器发送 Hello 间隔为 10 秒。

IS-IS 协议的内容介绍

DIS 的作用
  1. 进行 SPF 计算时，都把它当成虚节点，简化 MA 网络的逻辑拓扑（相同点）。
  2. 都是为了减少 LSP/LSA 的泛洪（相同点）。
  3. 在 ISIS 中还可以由 DIS 发送 CSNP 来同步链路的 LSDB（ISIS 扩展作用）。

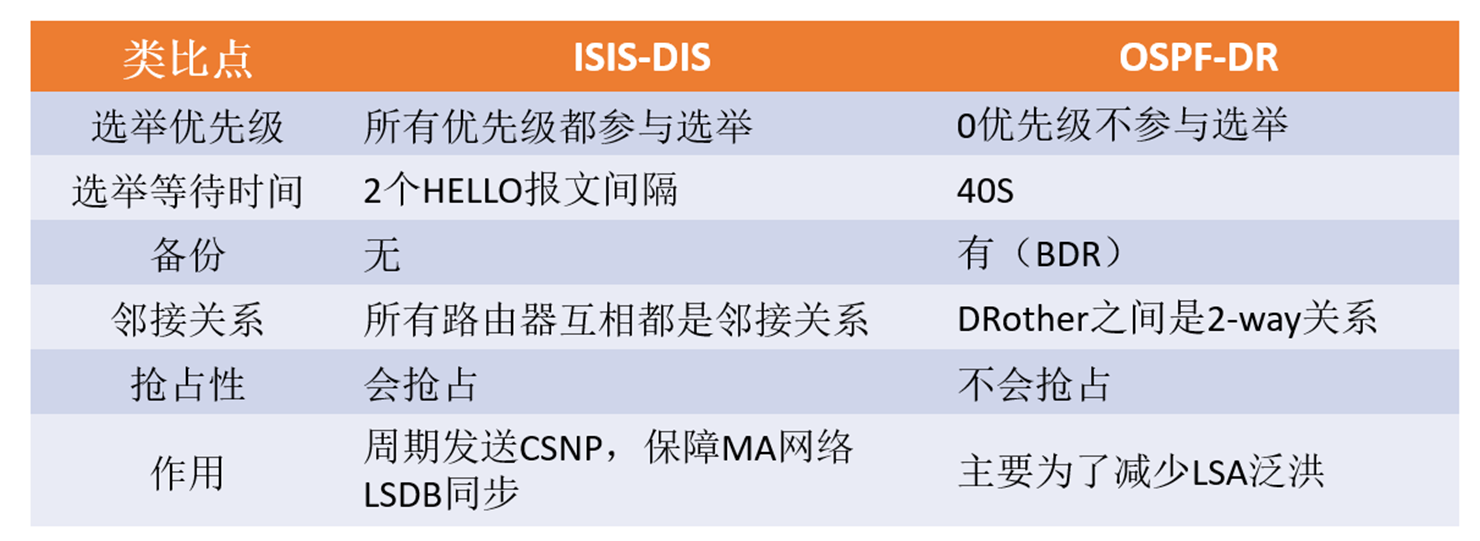

DIS 和 DR 的区别
  1. 选举时优选级的比较，DIS 的优先级为 0 也可以参与选举。OSPF 中优先级为 0 不参与选举 DR。
  2. 选举的过程需要一定的时间，OSPF 选举 DR/BDR 需要 waiting time 达 40 秒，过程也较为复杂，而 ISIS 选举 DIS 等待两个 Hello 报文间隔就可以，简单快捷。
  3. 选举结果 ISIS 只有一个 DIS，但是 OSPF 除了有 DR，还有一个 BDR 用做备份。
  4. 选举结束后，后期有新的 Router 加入到链路进来，如果优先级比 DIS 高是可抢占的，但是 DR 是不可抢占的。
  5. 选举完成后，ISIS 网络链路内所有的路由器之间都建立的是邻接关系。OSPF 中 DRothers 只与 DR/BDR 形成 full 邻接关系，DRothers 之间只有 2-way 的关系。

IS-IS 协议的内容介绍

LSP 报文

LSP PDU（Link State Protocol PDU）类似于 OSPF 的 LSA，承载的是链路状态信息，包含了拓扑结构和网络号。

链路状态报文 LSP（Link State PDUs）用于交换链路状态信息。LSP 分为两种：Level-1 LSP 和 Level-2 LSP。

  1. Level-1 LSP 由 Level-1 路由器传送。
  2. Level-2 LSP 由 Level-2 路由器传送。
  3. Level-1-2 路由器则可传送以上两种 LSP。

LSP 的刷新间隔为 15 分钟，老化时间为 20 分钟，但是一条 LSP 的老化除了要等待 20 分钟外，还要等待 60 秒的零老化时延，LSP 重传时间为 5 秒。

LSP 报文中主要字段的解释如下：

  • LSP 报文中包含了两个重要字段是 ATT 字段、IS-Type 字段。
    1. ATT 字段：当 Level-1-2 IS-IS 在 Level-1 区域内传送 Level-1 LSP 时，如果 Level-1 LSP 中设置了 ATT 位，则表示该区域中的 Level-1 IS-IS 可以通过此 Level-1-2 IS-IS 通往外部区域。S-Type 用来指明生成此 LSP 的 IS-IS 类型是 Level-1 还是 Level-2 IS-IS。
    2. IS Type 字段：用来指明生成此 LSP 的 IS-IS 类型是 Level-1 还是 Level-2 IS-IS（01 表示 Level-1，11 表示 Level-2）。

协议报文都分为 Level-1 和 Level-2 两种，在 MA 网络中所有协议报文的目的 MAC 都是组播地址。

  • 实节点 LSP、伪节点 LSP（只在广播链路存在）。
    1. Level-1 地址为：0180-C200-0014。
    2. Level-2 地址为：0180-C200-0015。

SNP 报文

序列号报文 SNP（Sequence Number PDUs）通过描述全部或部分数据库中的 LSP 来同步各 LSDB（Link-State DataBase），从而维护 LSDB 的完整与同步。

SNP 包括全序列号报文 CSNP（Complete SNP）和部分序列号报文 PSNP（Partial SNP），进一步又可分为 Level-1 CSNP、Level-2 CSNP、Level-1 PSNP 和 Level-2 PSNP。

  • 注意：
    1. CSNP 类似于 OSPF 的 DD 报文，传递的是 LSDB 里所有链路信息摘要。
    2. PSNP 类似于 OSPF 的 LSR 或 LSAck 报文，用于请求和确认部分链路信息。

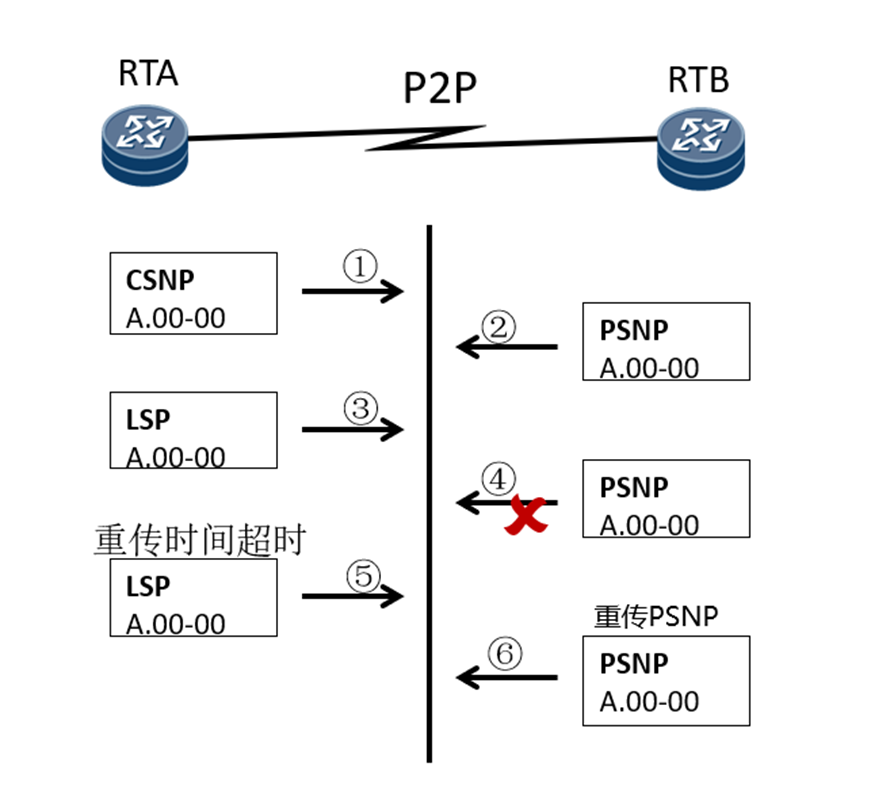

P2P 网络 LSDB 同步过程
  1. 建立邻居关系之后，RTA 与 RTB 会先发送 CSNP 给对端设备。如果对端的 LSDB 与 CSNP 没有同步，则发送 PSNP 请求索取相应的 LSP。
  2. 假定 RTB 向 RTA 索取相应的 LSP，此时向 RTA 发送 PSNP。RTA 发送 RTB 请求的 LSP 的同时启动 LSP 重传定时器，并等待 RTB 发送 PSNP 作为收到 LSP 的确认。
  3. 如果在接口 LSP 重传定时器超时后，RTA 还没有收到 RTB 发送的 PSNP 报文作为应答，则重新发送该 LSP 直至收到 RTB 的 PSNP 报文作为确认。
  • P2P 网络 CSNP 报文只发送一次，邻居建立后立即发送。

IS-IS 协议的内容介绍

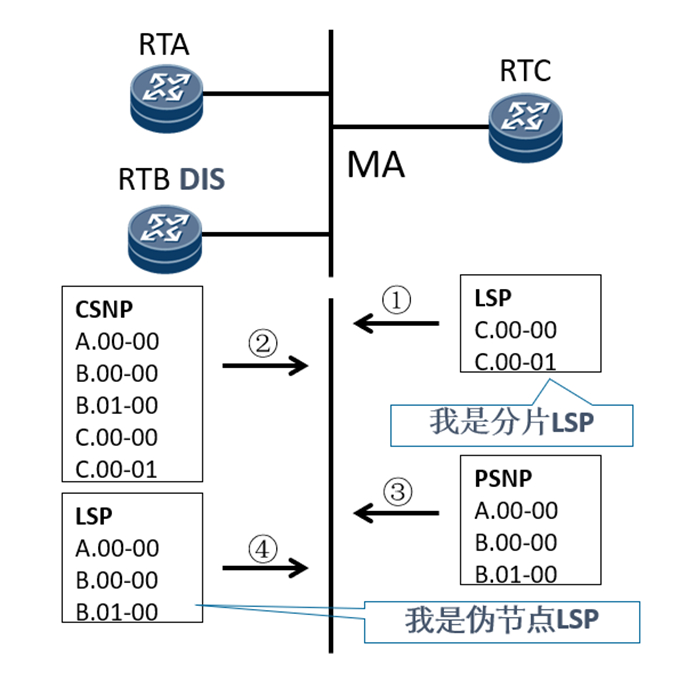

MA 网络中 DIS 的 LSDB 同步交互过程
  1. 假设新加入的路由器 RTC 已经与 RTB（DIS）和 RTA 建立了邻居关系。
  2. 建立邻居关系之后，RTC 将自己的 LSP 发往组播地址（Level-1：01-80-C2-00-00-14；Level-2：01-80-C2-00-00-15）。这样网络上所有的邻居都将收到该 LSP。
  3. 该网段中的 DIS 会把收到 RTC 的 LSP 加入到 LSDB 中，并等待 CSNP 报文定时器超时（DIS 每隔 10 秒发送 CSNP 报文）并发送 CSNP 报文，进行该网络内的 LSDB 同步。
  4. RTC 收到 DIS 发来的 CSNP 报文，对比自己的 LSDB 数据库，然后向 DIS 发送 PSNP 报文请求自己没有的 LSP（如 RTA 和 RTB 的 LSP 就没有）。
  5. RTB 作为 DIS 收到该 PSNP 报文请求后向 RTC 发送对应的 LSP 进行 LSDB 的同步。
  • MA 网络 CSNP 报文只由 DIS 组播发送，时间默认为 10 秒。

IS-IS 协议的内容介绍

链路状态信息的载体

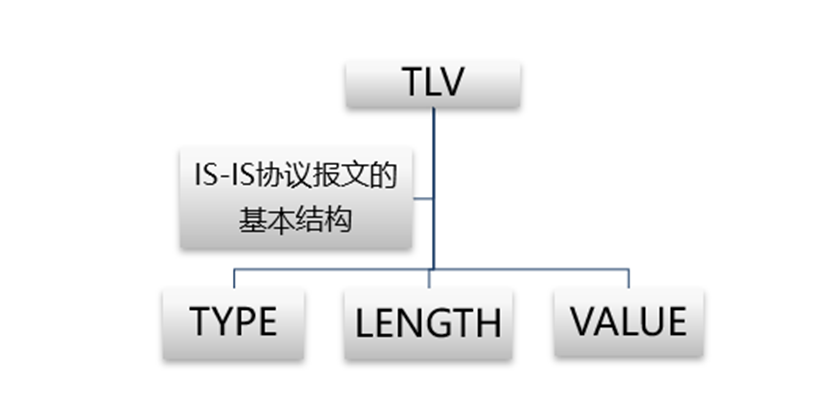

IS-IS 报文中的变长字段部分是多个 TLV（Type-Length-Value）三元组，TLV 也称为 CLV（Code-Length-Value）。

TLV 的含义是：类型（TYPE），长度（LENGTH），值（VALUE）。

IS-IS 协议的内容介绍

使用 TLV 结构构建报文的好处是灵活性和扩展性好。采用 TLV 使得报文的整体结构固定，增加新特点只需要增加新 TLV 即可，不需要改变整个报文的整体结构。

网络拓扑结构和路由信息用 TLV 结构表现使得报文的灵活性和扩展性得到了极大的发挥。

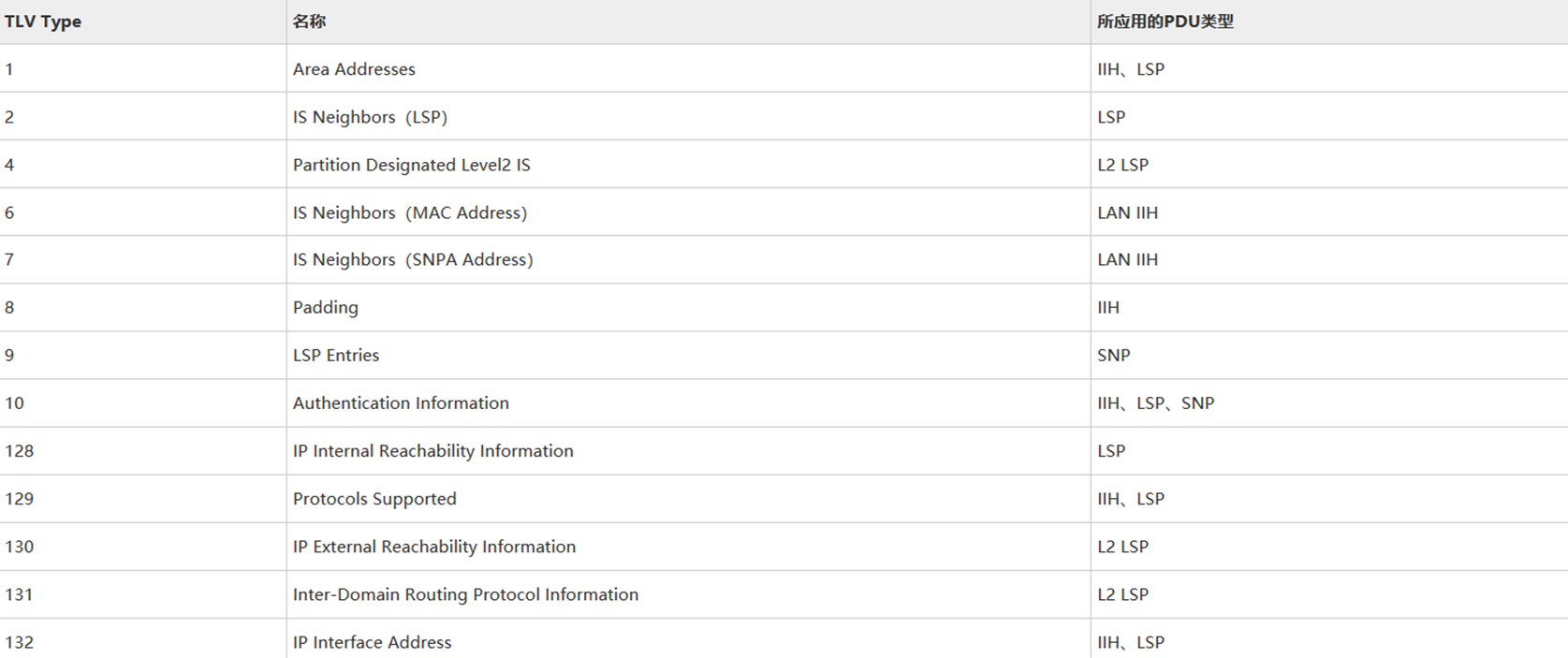

不同 PDU 类型所包含的 TLV 是不同的。g

TLV Type名称所应用的PDU类型
1Area AddressesIIH、LSP
2IS Neighbors (LSP)LSP
4Partition Designated Level2 ISL2 LSP
6IS Neighbors (MAC Address)LAN IIH
7IS Neighbors (SNPA Address)LAN IIH
8PaddingIIH
9LSP EntriesSNP
10Authentication InformationIIH、LSP、SNP
128IP Internal Reachability InformationLSP
129Protocols SupportedIIH、LSP
130IP External Reachability InformationL2 LSP
131Inter-Domain Routing Protocol InformationL2 LSP
132IP Interface AddressIIH、LSP

路由

通常情况下，Level-1 区域内的路由通过 Level-1 路由器进行管理。所有的 Level-2 和 Level-1-2 路由器构成一个连续的骨干区域。Level-1 区域必须且只能与骨干区域相连，不同的 Level-1 区域之间并不相连。

Level-1-2 路由器将学习到的 Level-1 路由信息装进 Level-2 LSP，再泛洪 LSP 给其他 Level-2 和 Level-1-2 路由器。因此，Level-1-2 和 Level-2 路由器知道整个 IS-IS 路由域的路由信息。但是，为了有效减小路由表的规模，在缺省情况下，Level-1-2 路由器并不将自己知道的其他 Level-1 区域以及骨干区域的路由信息通报给它所在的 Level-1 区域。这样，Level-1 路由器将不了解本区域以外的路由信息，可能导致与本区域之外的目的地址通信时无法选择最佳的路由。

为解决上述问题，IS-IS 提供了路由渗透功能。通过在 Level-1-2 路由器上定义 ACL（Access Control List）、路由策略、Tag 标记等方式，将符合条件的路由筛选出来，实现将其他 Level-1 区域和骨干区域的部分路由信息通报给自己所在的 Level-1 区域。

IS-IS 协议的内容介绍

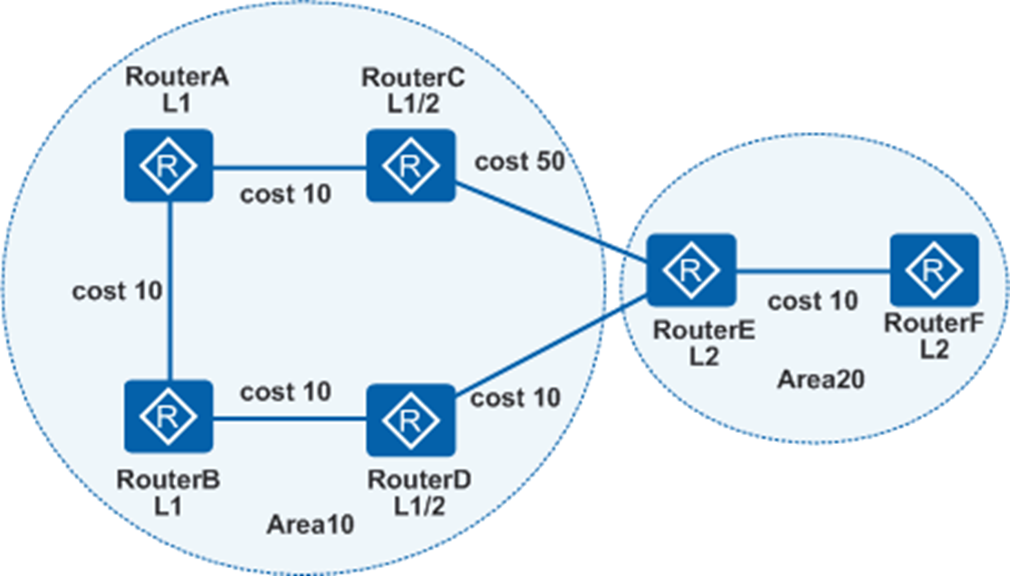

RouterA 发送报文给 RouterF，选择的最佳路径应该是 RouterA->RouterB->RouterD->RouterE->RouterF，因为这条链路上的 cost 值为 40。

但在 RouterA 上查看发送到 RouterF 的报文选择的路径是 RouterA->RouterC->RouterE->RouterF，其 cost 值为 70，不是 RouterA 到 RouterF 的最优路由。

RouterA 作为 Level-1 路由器并不知道本区域外部的路由，那么发往区域外的报文都会选择由最近的 Level-1-2 路由器产生的缺省路由发送出去，所以会出现 RouterA 选择次最优路由转发报文的情况。

如果分别在 Level-1-2 路由器 RouterC 和 RouterD 上使能路由渗透功能，Aera10 中的 Level-1 路由器就会拥有经这两个 Level-1-2 路由器通向区域外的路由信息。经过路由计算，选择的转发路径为 RouterA->RouterB->RouterD->RouterE->RouterF，即 RouterA 到 RouterF 的最优路由。

via：

【软考中级网络工程师】知识点之 IS-IS 协议
邓邓子的博客
08-03 4382
本文围绕软考中级网络工程师知识点中的 IS-IS 协议展开，先介绍其概念、起源与作用，再解析基础概念，如关键术语、地址类型和路由器级别。还深入剖析协议原理，包括邻居建立、链路状态数据库及 SPF 算法，阐述报文类型，分析特点优势。同时梳理软考考察要点并给出真题解析，最后回顾内容并提供学习建议，助考生全面掌握该协议知识。
计算机网络基础：TCP/IP 协议族的奥秘
优快云博客专家，系统架构师，有合作、疑惑请私信博主。
03-20 2万+
计算机网络基础：TCP/IP 协议族的奥秘，在当今数字化时代，计算机网络如同一张无形却坚韧的大网，将世界各地的设备紧密相连。无论是日常使用的手机、电脑进行的网页浏览、文件传输，还是企业复杂业务系统间的数据交互，背后都离不开一个关键的支撑体系 ——TCP/IP 协议族。它就像是网络世界的通用语言，确保了不同类型、不同品牌的设备能够跨越地域限制，顺畅地进行信息交流。深入探究 TCP/IP 协议族的奥秘，不仅能让我们理解网络通信的底层机制，更能为网络的构建、维护、优化以及创新应用的开发提供坚实的理论基础。
20、网络路由协议：IS-IS与BGP详解
tree的博客
09-29 16
本文详细解析了IS-IS和BGP两大核心网络路由协议。深入探讨了IS-IS的邻居关系、级别结构、TLV类型、区域划分、认证机制及地址汇总配置，并结合实例展示了LSP数据库操作与路由策略应用。对于BGP，文章介绍了其基本原理、更新消息格式、关键属性分类、路由选择算法及常用验证命令，同时涵盖了优雅重启、MD5认证、前缀限制和路由阻尼等重要配置选项。最后总结了协议要点并提出了实际部署建议与未来发展趋势，适合网络工程师和技术人员参考学习。
【重识云原生】第四章云网络4.3.6节——IS-IS协议
junbaozi的专栏
06-01 2411
IS-IS（Intermediate System-to-Intermediate System，中间系统到中间系统）路由协议最初是ISO（the International Organization for Standardization，国际标准化组织）为CLNP（Connection Less Network Protocol，无连接网络协议）设计的一种动态路由协议。现在CLNP网络已经基本不再别使用，但是IS-IS协议由于其优秀性，被保留了下来。
路由协议 --- IS-IS协议
daibaohui的博客
03-18 5429
IS-IS协议 历史起源 IS-IS（Intermediate System to Intermediate System）最初是国际标准化组织ISO（the International Organization for Standardization）为它的无连接网络协议CLNP（ConnectionLess Network Protocol）设计的一种动态路由协议 为了提供对IP的路由支持，IETF在RFC1195中对IS-IS进行了扩充和修改，使它能够同时应用在TCP/IP和OSI环境中，称为集成
中间系统到中间系统协议（IS-IS）：深入解析与实践
zero_number的博客
03-10 1689
IS-IS 起源于国际标准化组织（ISO）的开放系统互连（OSI）模型，最初设计用于 CLNP（无连接网络协议）环境下的路由计算，定义于 ISO 10589 标准中。20 世纪 90 年代，随着 TCP/IP 协议的普及，IETF 通过 RFC 1195 将 IS-IS 扩展到支持 IP 路由，使其成为一种“双栈”协议，既支持 OSI 网络，也支持 IPv4 和 IPv6。
计算机网络：深度解析基于链路状态的内部网关协议IS-IS
shunzi2016的博客
05-09 1099
IS-IS（Intermediate System to Intermediate System）是一种基于链路状态的内部网关协议（IGP），最初为OSI模型设计，后扩展支持IP路由。它广泛应用于大型运营商网络、数据中心及复杂企业网络，因其高扩展性、快速收敛和灵活性备受青睐。IS-IS采用分层设计，分为Level 1（L1）和Level 2（L2），分别处理区域内和区域间路由。其核心机制包括邻居建立、链路状态信息传播和SPF算法计算最短路径。IS-IS的地址结构基于NSAP地址，支持多种高级特性如多拓扑路由
第8章路由协议，RIP、OSPF、BGP、IS-IS
m0_57385165的博客
07-01 1020
OSPF（Open Shortest Path First，开放式最短路径优先协议）是目前应用最广泛的路由协议。OSPF是一种内部网关协议IGP，也是链路状态路由协议，支持VLSM，通过连通性、距离、带宽等状态计算最佳路径，采用Dijkstra算法（也叫SPF最短路径算法）。华为设备OSPF协议优先级Internal 10，External 150（import-route）。支持VLSM，支持在ABR/ASBR手工路由汇总，不支持自动汇总。
【25软考网工】第五章（9）路由协议BGP、IS IS
m0_72892640的博客
05-08 1495
【25软考网工】第五章（9）路由协议BGP、IS IS相关知识点，并对RIP、BGP、OSPF、IS进行了对比
IS-IS协议详解（一）IS-IS中的重要概念
热门推荐
Skye's Blog
03-19 2万+
文章目录前言应用场景历史起源路由计算过程地址结构NSAP地址路由器分类 前言 与OSPF协议非常的相似，IS-IS协议也是基于链路状态并使用最短路径优先算法进行路由的一种 IGP 协议。 IS-IS（Intermediate System-to-Intermediate System，中间系统到中间系统）路由协议最初是ISO（the International Organization for S...
IS-IS协议原理与配置
qq_43704340的博客
10-23 3613
IS-IS(中间系统到中间系统协议)：基于链路状态并使用最短路径优先算法进行路由计算的一种IGP协议 基于802.3封装 IS-IS最初是国际化标准组织ISO为它的无连接网络协议CLNP设计的一种动态路由协议 为了提供对IP的路由支持 IETF在RFC1195中对IS-IS进行了扩充和修改，使它能够同时应用在TCP/IP和OSI环境中，修订后的IS-IS协议被称为集成化的IS-IS 工作在数据链路层，路由收敛速度快，结构清晰，适合于大规模网络 场景应用 园区网：区域多样、策略多变、调度精细 特点：
基于GEC6818平台的五子棋人机对战系统设计与实现
11-25
五子棋作为一种广为人知的策略性棋盘游戏，其基本规则易于掌握。在选定人机对战模式后，由程序执黑先行，用户执白应对。双方依次在棋盘上落子，任何一方在横向、纵向或斜向形成连续五个或更多同色棋子即获胜。 项目资源涵盖多个技术领域的程序代码，涉及前后端开发、移动终端应用、操作系统、智能系统、物联网技术、信息管理系统、数据存储方案、硬件设计、大数据处理、教学资料、多媒体处理及网站构建等多个方向。具体技术实例包括嵌入式平台如STM32与ESP8266，编程语言如PHP、QT、C++、Java、Python、C#，系统开发如Linux与iOS，以及电子设计自动化工具和实时操作系统等。 主要技术栈包含服务端开发语言Java、Python及Node.js，后端框架Spring Boot与Django，前端技术React、Angular与Vue，界面设计框架Bootstrap与Material-UI，数据库系统MySQL、PostgreSQL和MongoDB，缓存工具Redis，以及容器化部署方案Docker与Kubernetes。 资源来源于网络分享，仅用于学习交流使用，请勿用于商业，如有侵权请联系我删除！
lv_0_20251125195629.mp4
11-25
lv_0_20251125195629.mp4
numpy、pandas、sklearn、pytorch等数据分析工具的一些使用技巧
11-25
NumPy数组操作实战技巧 numpy、pandas、sklearn、pytorch等数据分析工具的一些使用技巧
中国Cassandra数据库用户组开源社区项目-专注于Apache-Cassandra分布式NoSQL数据库技术研究与实践-提供技术文档下载与源码解析-集成Titan图数据库与Lu.zip
最新发布
11-25
Buffer内存管理实战技巧中国Cassandra数据库用户组开源社区项目_专注于Apache_Cassandra分布式NoSQL数据库技术研究与实践_提供技术文档下载与源码解析_集成Titan图数据库与Lu.zip中国Cassandra数据库用户组开源社区项目_专注于Apache_Cassandra分布式NoSQL数据库技术研究与实践_提供技术文档下载与源码解析_集成Titan图数据库与Lu.zip
图像处理基于电磁学优化算法的多阈值分割算法研究（Matlab代码实现）
11-25
【图像处理】基于电磁学优化算法的多阈值分割算法研究（Matlab代码实现）内容概要：本文研究基于电磁学优化算法（Electromagnetism-like Optimization, EMO）的多阈值图像分割方法，并通过Matlab代码实现。该方法借鉴电磁学中电荷间相互作用的机制，将图像分割问题转化为优化问题，利用EMO算法搜索最优阈值组合，以最大化分割效果的评价指标（如Otsu法或多级别熵）。文中详细介绍了EMO算法的基本原理、实现步骤及其在图像多阈值分割中的具体应用流程，展示了该算法能够有效避免传统方法易陷入局部最优的问题，从而获得更精确的分割结果。; 适合人群：具备图像处理基础知识和Matlab编程能力的高校学生、科研人员及工程技术人员。; 使用场景及目标：①解决复杂背景下图像的多目标分割问题，提升医学影像、遥感图像等领域的分割精度；②学习智能优化算法（如EMO）在图像处理中的实际应用，为研究新型分割算法提供技术参考和实现范例。; 阅读建议：在学习过程中应结合Matlab代码，深入理解EMO算法的寻优机制与图像分割评价函数的构建方法，建议自行调试不同参数对分割效果的影响，以加深对算法性能的理解。
DriverBooster12pro
11-25
DriverBooster12pro
Java8与Java21切换方法[项目代码]
11-25
本文介绍了如何通过设置环境变量实现Java8与Java21版本的自由切换，避免反复卸载安装。具体步骤包括分别安装Java8和Java21，设置JAVA_HOME环境变量指向所需版本，并调整Path变量中的路径顺序。此外，还提供了版本切换失效的解决方法，如重新打开cmd窗口或调整Path中路径的优先级。最后，文章提到了残留问题，如javac -version显示旧版本及java -version始终显示8版本的情况。
基于机器学习的糖尿病风险预测系统源码实现（含详细注释）
11-25
本研究提供一套运用机器学习技术进行糖尿病风险预测的系统源代码，该成果在学术评审中获得优异评价。程序结构清晰且附带详尽注释，便于初学者理解与应用。系统界面设计直观，功能模块完备，支持管理员高效管理操作。经过多轮严格测试验证，系统运行稳定可靠，具备显著的实践推广价值。本资源适用于毕业设计、课程结业作业及学术研究等场景，部署流程简单快捷，下载后即可直接投入教学或科研使用。所有程序文件均已完整包含在项目包内，确保开箱即用的便捷性。 资源来源于网络分享，仅用于学习交流使用，请勿用于商业，如有侵权请联系我删除！
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

红包 添加红包
表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
