Android如何支持不同的像素密度

支持不同的像素密度

Android设备不仅有不同的屏幕尺寸（手机，平板电脑，电视等），而且它们的屏幕也有不同的像素大小。 也就是说，虽然一个设备每平方英寸有160个像素，但另一个设备在同一空间中可以容纳480个像素。 如果不考虑像素密度的这些变化，系统可能会缩放图像（导致图像模糊），或者图像可能会以完全错误的尺寸显示。

使用与密度无关的像素

第一个必须避免的陷阱便是使用像素来定义距离或大小。 用像素定义尺寸是一个问题，因为不同的屏幕具有不同的像素密度，因此相同数量的像素可以对应于不同设备上的不同物理尺寸。

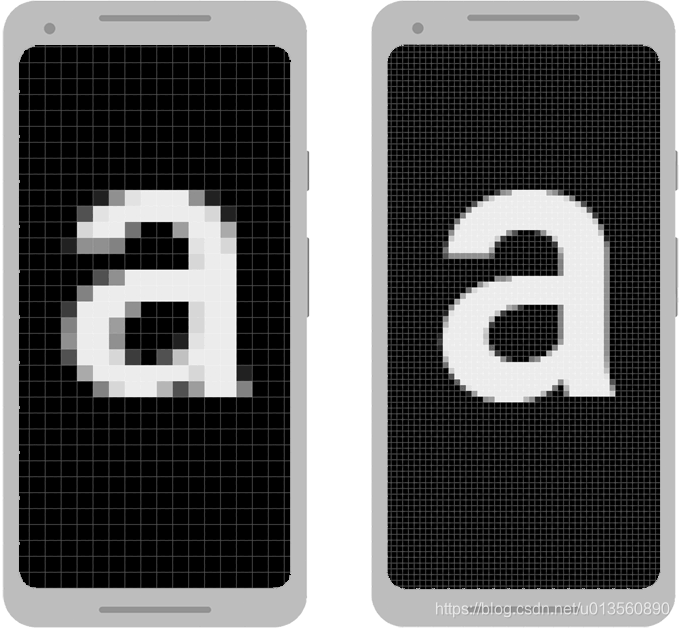

图1.两个尺寸相同但像素密度不同的设备

要在具有不同密度的屏幕上保留UI的可见大小，必须使用与密度无关的像素（dp）作为度量单位来设计UI。 1dp是一个虚拟像素单元，大致等于中密度屏幕上的一个像素（160dpi;“基线”密度）。 Android会将此值转换为相应密度的相应实际像素数。

例如，考虑图1中的两个设备。如果要将视图定义为“100px”宽，则左侧设备上的视图会显得更大。 因此，您必须使用“100dp”来确保它在两个屏幕上显示相同的大小。

但是，在定义文本大小时，应使用可缩放像素（sp）作为单位（但不要将sp用于布局大小）。 默认情况下，sp单位与dp的大小相同，但它会根据用户的首选文本大小调整大小。

例如，当指定两个视图之间的间距时，使用dp：

<Button android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="@string/clickme"
    android:layout_marginTop="20dp" />

指定文本大小时，使用sp：

<TextView android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:textSize="20sp" />

在某些情况下，您需要在dp中表示尺寸，然后将它们转换为像素。 将dp单位转换为屏幕像素很简单：

Px = dp *（dpi / 160）

试想一下，在用户的手指在可识别滚动或拖动手势的应用程序中移动了至少16个像素后，。 在基线(160dpi)屏幕上，用户必须移动 16px/160 dpi，大约等于1/10英寸（或2.5 mm）。 在具有高密度显示器（240dpi）的设备上，用户必须移动 16px/240 dpi，大约等于1/15英寸（或1.7 mm）。 距离较短，因此应用程序对用户更敏感。

提供备用位图

要在具有不同像素密度的设备上提供良好的图形质量，您应该在应用程序中为每个密度桶提供多个版本的每个位图，并以相应的分辨率。否则，Android必须缩放位图，使其在每个屏幕上占据相同的可见空间，从而导致缩放伪像，例如模糊。

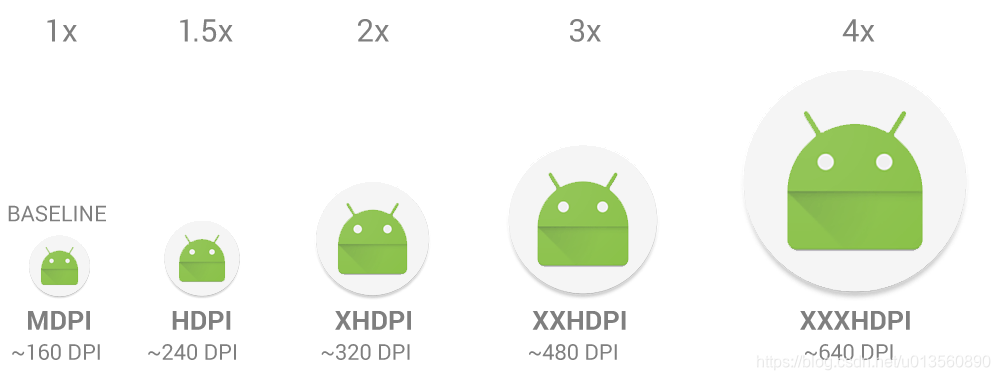

图2.不同密度大小的位图的相对大小

在应用中使用多个资源密度文件夹。

表1描述了可用的不同配置限定符以及它们适用的屏幕类型。

表1.不同像素密度的配置限定符。

密度限定符	说明
ldpi	用于低密度（ldpi）屏幕的资源（~120dpi）。
mdpi	用于中密度（mdpi）屏幕的资源（~160dpi）。
hdpi	用于高密度（hdpi）屏幕的资源（~240dpi）。
xhdpi	用于超高密度（xhdpi）屏幕的资源（~320dpi）。
xxhdpi	用于额外高密度（xxhdpi）屏幕的资源（~480dpi）。
xxxhdpi	用于额外超高密度（xxxhdpi）屏幕的资源（~640dpi）。
nodpi	用于与密度无关的资源。 无论当前屏幕的密度如何，系统都不会缩放使用此限定符标记的资源。
tvdpi	主要用于电视，大多数应用程序不需要它 - 提供mdpi和hdpi资源就足以满足大多数应用程序的要求，系统会根据需要进行扩展。 如果您发现有必要提供tvdpi资源，则应将其大小设置为1.33 * mdpi。 例如，mdpi屏幕的100px x 100px图像对于tvdpi应为133px x 133px。

要为不同的密度创建可替换drawable位图，应遵循六个主要密度之间的3：4：6：8：12：16缩放比例。 例如，如果您有一个drawable位图的中等密度屏幕为48x48像素，则所有不同的大小应为：

36x36（0.75x）用于低密度（ldpi）
48x48（1.0x基线）用于中密度（mdpi）
72x72（1.5x）用于高密度（hdpi）
96x96（2.0x）超高密度（xhdpi）
144x144（3.0x）额外高密度（xxhdpi）
192x192（4.0x）额外超高密度（xxxhdpi）
然后，将生成的图像文件放在res /下的相应子目录中，系统将根据运行应用程序的设备的像素密度自动选择正确的文件：

res/
  drawable-xxxhdpi/
  drawable-xxhdpi/
  drawable-xhdpi/
  drawable-hdpi/
  drawable-mdpi/

之后只要你引用@drawable/awesomeimage，系统就会根据屏幕的dpi选择合适的位图。 如果没有为该密度提供密度特定的资源，系统会选择下一个最佳匹配并对其进行缩放以适合屏幕。

使用矢量图形

创建图像的多个密度特定版本的替代方法是仅创建一个矢量图形。 矢量图形使用XML创建图像以定义路径和颜色，而不是使用像素位图。 因此，矢量图形可以缩放到任何尺寸而不会缩放工件，尽管它们通常最适合图标等插图，而不是照片。

矢量图形通常作为SVG（可缩放矢量图形）文件提供，但Android不支持此格式，因此您必须将SVG文件转换为Android的矢量drawable格式。

使用Android Studio 中的Vector Asset 工具可以轻松地将SVG转换为矢量图drawable文件，如下所示：

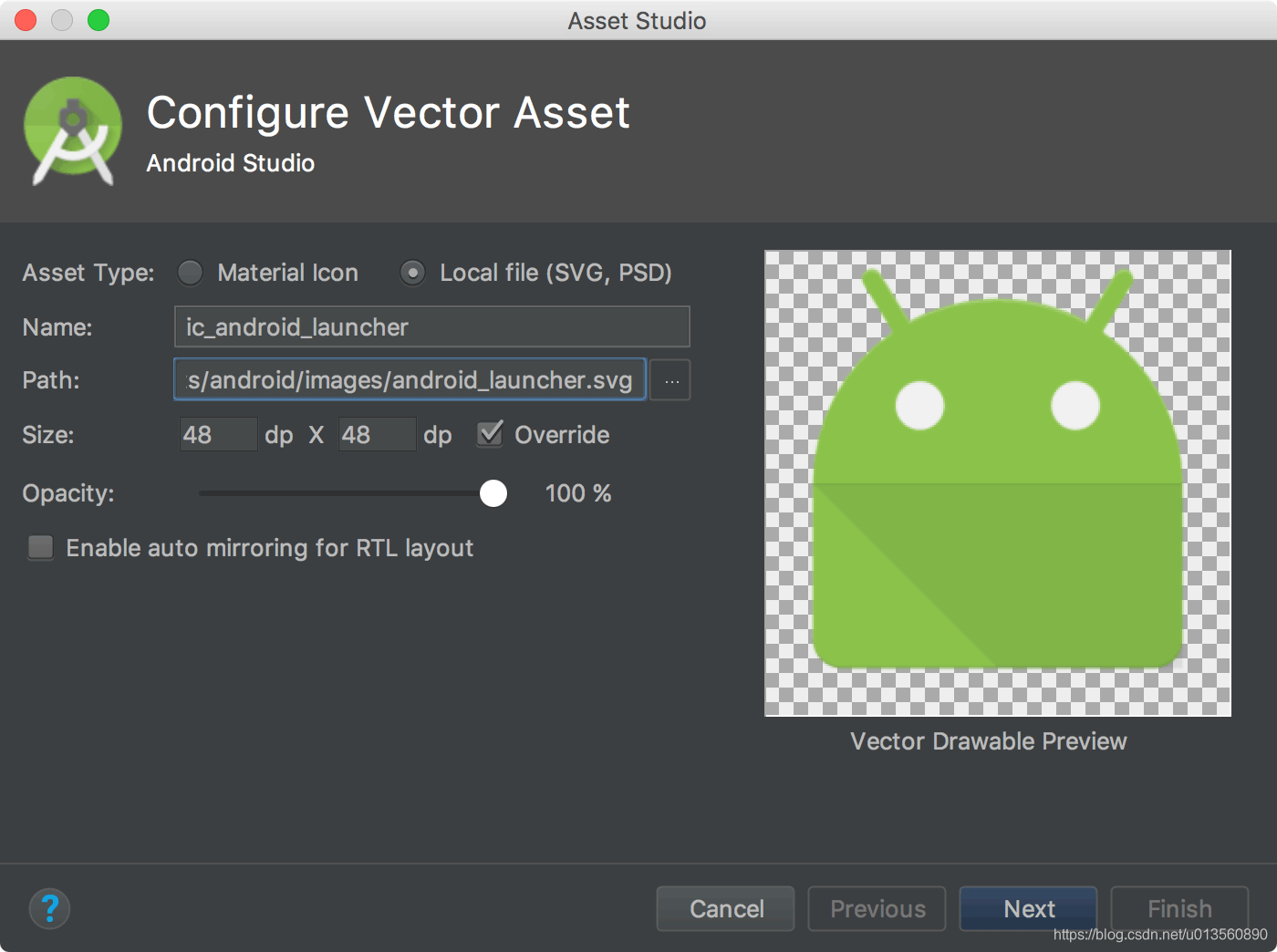

图3.使用Android Studio导入SVG

您可能会注意到Asset Studio窗口中出现了一些错误，指出了矢量drawable不支持的文件的某些属性。 但这不会阻止您导入 - 只是忽略不受支持的属性。

点击下一步。

在下一个屏幕上，确认源集中项目中文件的位置，然后单击“完成”。

因为可以在所有像素密度上使用一个矢量drawable，所以此文件位于默认的drawables目录中（不需要使用特定于密度的目录）：

res/
  drawable/
    ic_android_launcher.xml

适配不常见的密度建议

为了更好地理解在运行时操作图形时如何支持多个密度，您应该了解系统有助于通过以下方式确保适当的位图比例：

可缩放的资源（例如位图drawables）

根据当前屏幕的密度，系统使用您应用中的任何密度特定资源。如果资源不具有正确的密度，系统将加载默认资源并根据需要向上或向下扩展。系统假定默认资源（来自没有配置限定符的目录中的资源）是针对基线像素密度（mdpi）设计的，并将这些位图的大小调整为适合当前像素密度的大小。

如果请求预先缩放资源的尺寸，系统将返回表示缩放后尺寸的值。例如，mdpi屏幕上设置为50x50像素的位图在hdpi屏幕上缩放到75x75像素（如果没有替代hdpi资源），系统会报告大小。

在某些情况下，您可能不希望Android预先扩展资源。避免预缩放的最简单方法是将资源放在具有nodpi配置限定符的资源目录中。例如：
res /drawable-nodpi /icon.png

当系统使用此文件夹中的icon.png位图时，它不会根据当前设备密度对其进行缩放。

自动缩放像素尺寸和坐标

可以通过将清单中的android：anyDensity设置为“false”或通过将inScaled设置为“false”以编程方式为Bitmap禁用预缩放尺寸和图像。在这种情况下，系统会在绘制时自动缩放任何绝对像素坐标和像素尺寸值。这样做是为了确保像素定义的屏幕元素仍然以与基线像素密度（mdpi）大致相同的物理尺寸显示。系统会对应用程序透明地处理此缩放，并将缩放的像素尺寸报告给应用程序，而不是物理像素尺寸。

文章地址：https://blog.youkuaiyun.com/u013560890/article/details/89679784

原文地址：https://developer.android.com/training/multiscreen/screendensities.html#TaskUseDP
