在VMWare虚拟机上运行Twincat3

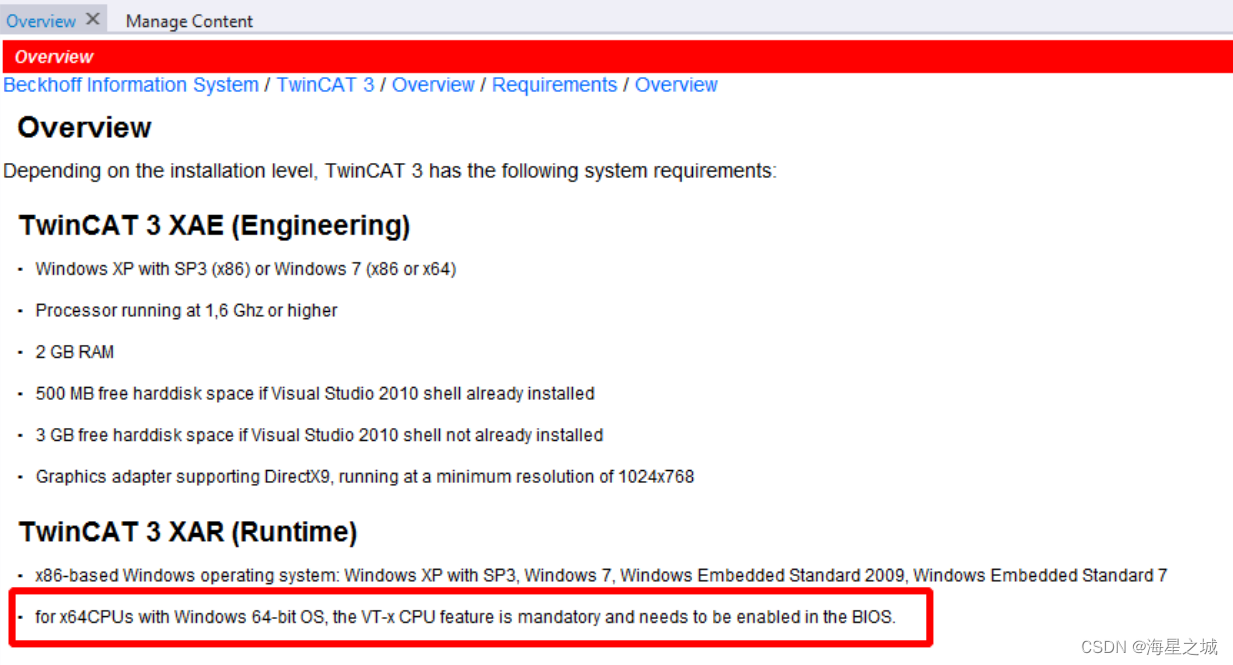

1 首先 ，在64位的操作系统当中运行TC3 PLC，必须要在BIOS当中使能VT-x，因为TC3说明书中明确提到 64 位系统要运行 TC3，VT-X 是必须要支持的。

2 必须在【控制面板】-【程序与功能】-【启用或关闭Windows功能】-勾选【虚拟机平台】

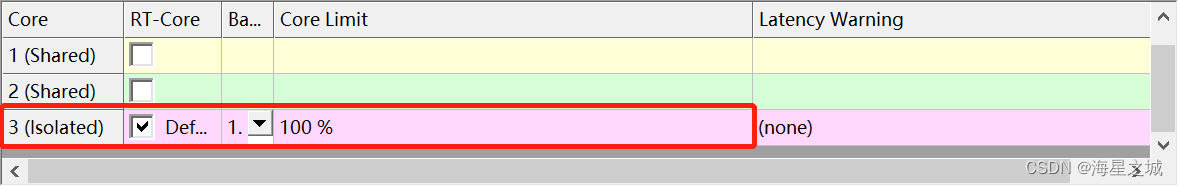

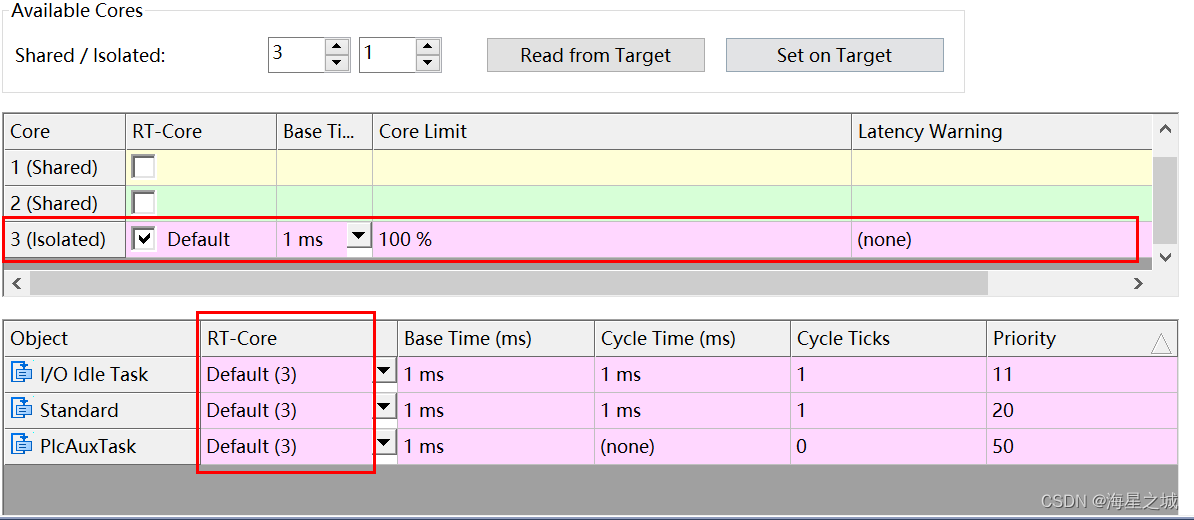

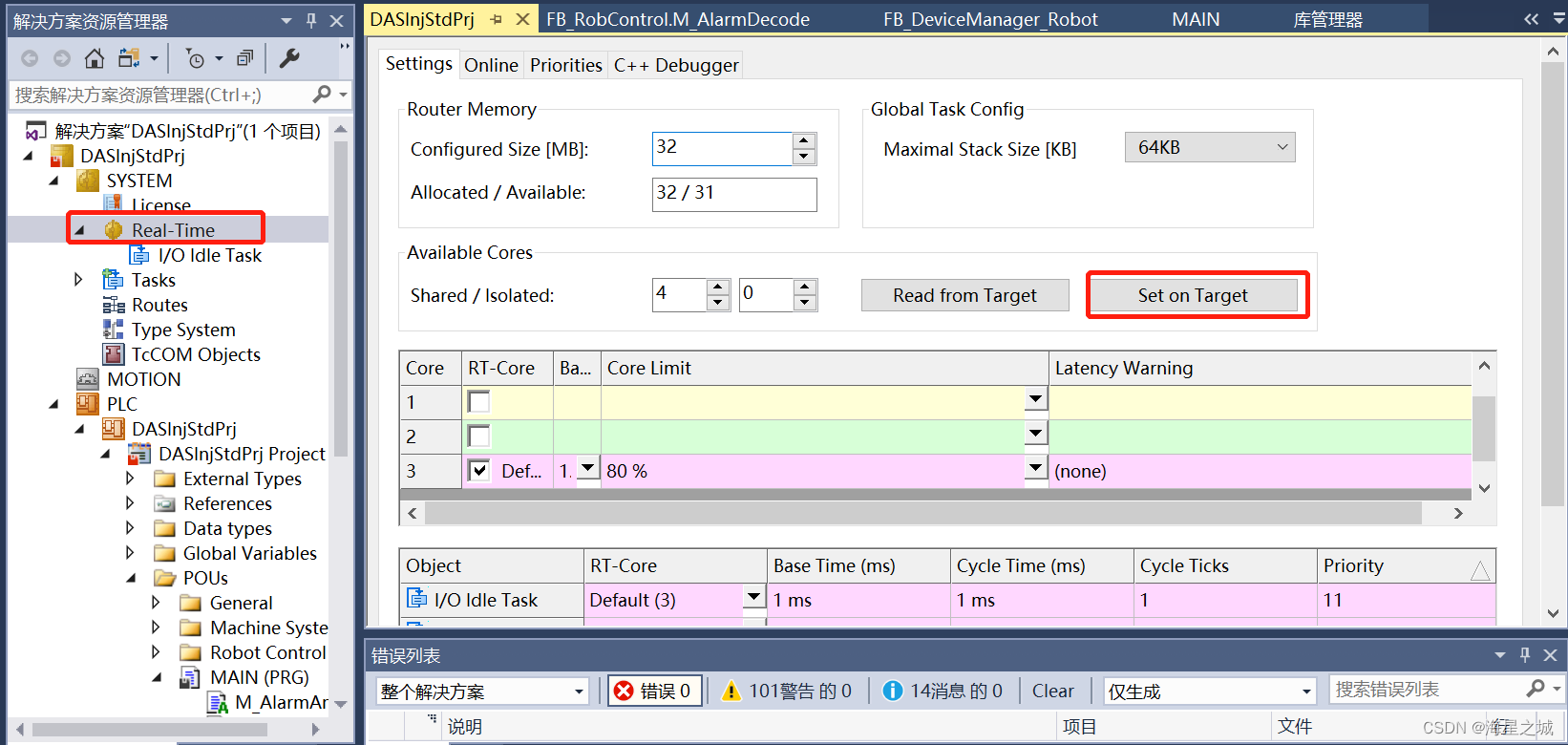

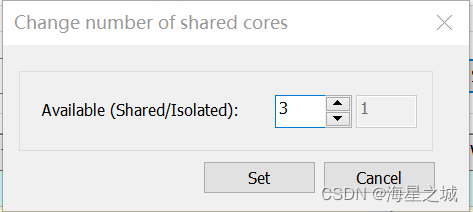

3 运行虚拟机，打开TC3，新建TC3工程，单击下图中的【Real-Time】，在右侧的Available cores选项中，点击【Set on target】，如下图1所示，设置为N:1（因为我的电脑是4核，所以共享核选择3，独立核为1，因此设置为3：1），之后点击set按钮，此时虚拟机会重启，如下图2。随后再打开 TC3，点击【Set on Target】旁边的【 read from target】后，选择最后一个，选择 cpu limit 为 100%的打钩，其它的都不要选择，因为我们需要将TC3的任务分配在这个独立的内核当中，如下图3所示。
备注：N:1 这个比值的意思为Shsred/Isolated的比值，共享内核和独立内核的比值，在虚拟机当中，必须要将TC3的Task运行在一个独立的内核当中，这样TC3才能够在虚拟机当中运行。

4 VT-x科普
原理：CPU 运行有 Ring0~Ring3，一些底层操作必须 Ring0。如果没有 VT-x，虚拟机软件只能到Ring1，那么有些内核级别的东西就必须靠软件模拟，而效率降低。
有了 VT-x，相当于多出来一套虚拟机的 Ring0~Ring3，这样在虚拟机内的内核请求和虚拟机外的就等于性质上/效率上没有差别了，从而提高效率。
用途：支持 VT-x，虚拟机就没有 CPU 性能的短板了（当然还是受限于你 CPU 本身的能力）。另外，在 32 位系统上要跑 64 位虚拟机的话，也必须要 VT-x 支持。
Intel VT 技术，主要由三部分技术组成：VTx、VTd 和 VTc。其中，VTx 是处理器技术，提供内存以及虚拟机的硬件隔离，所涉及的技术页表管理以及地址空间的保护。VTd 是处理有关芯片组的技术，它提供一些针对虚拟机的特殊应用，如支持某些特定的虚拟机应用跨过处理器 I/O 管理程序，直接调用 I/O 资源，从而提高效率，通过直接连接 I/O 带来近乎完美的 I/O 性能。VTc 是针对网络提供的管理，它可以在一个物理网卡上，建立针对虚拟机的设备队列。
