LVS-NAT配置

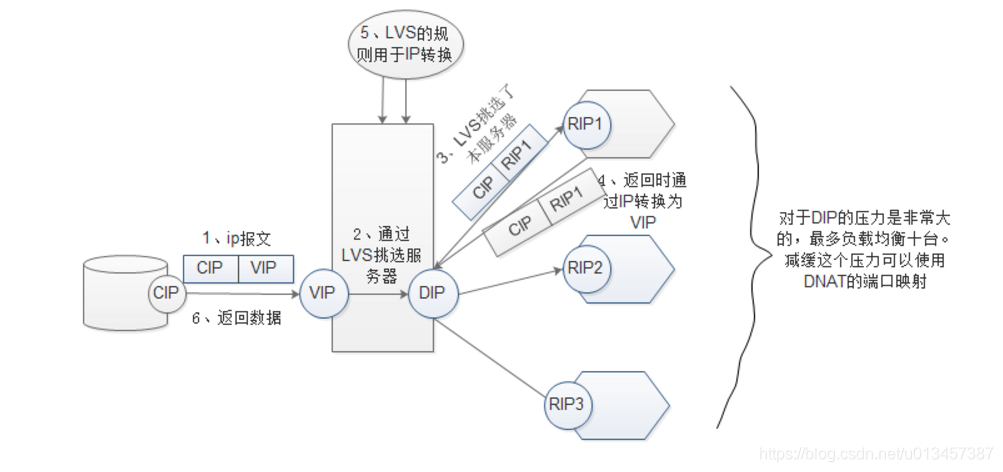

基本法则：

1、（RIP）集群节点跟必须要跟DIP在同一IP网路中;

2、RIP通常是私有地址，仅用于各集群节点间的通信;

3、DIP位于CIP和RIP之间，并负责处理进出的所有通信;

4、RIP必须把网关指向DIP;

5、支持端口映射,并且VIP提供服务端口可以和RIP端口不同;

6、RIP可以是任意OS;

7、较大规模应用程序中，DIP易成为系统瓶颈。

LVS
外网
192.168.10.198
255.255.255.0
192.168.10.1 如有需要设置DNS
内网
192.168.0.8 （与外网不在同一网段）
255.255.255.0

RS1
192.168.0.18
255.255.255.0
192.168.0.8

RS2
192.168.0.28
255.255.255.0
192.168.0.8

LVS安装ipvsadm

1、首先关闭防火墙
service firewalld stop systemctl stop firewalld
将防火墙的开机启动去掉
chkconfig firewalld off systemctl disable firewalld

2、关闭SELINUX
vi /etc/selinux/config 改成disabled

3、改IP地址

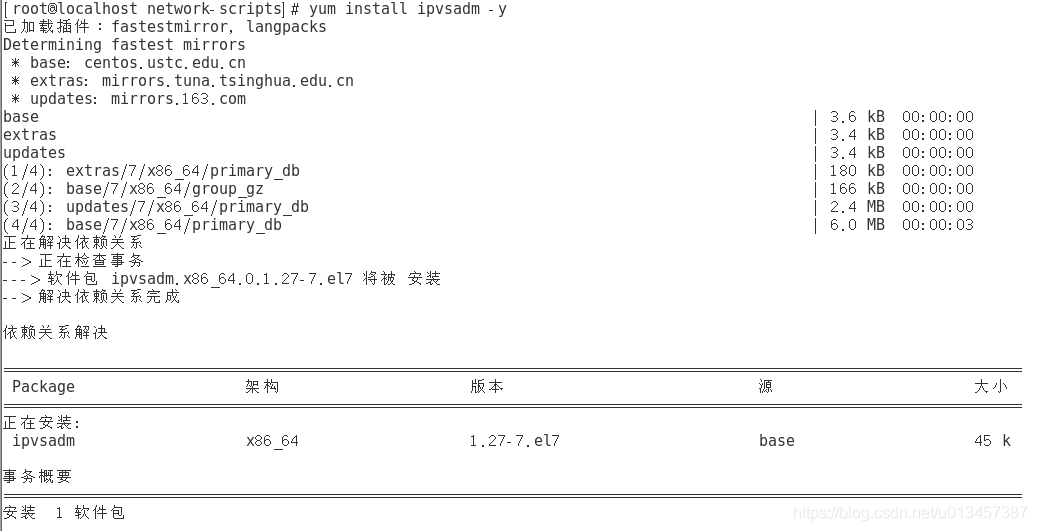

4、一键安装ipvsadm
yum install -y ipvsadm

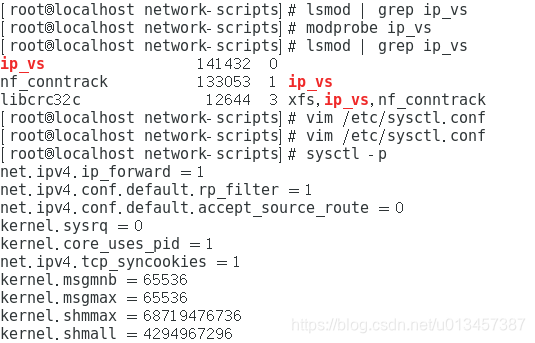

lsmod |grep ip_vs
如果没有反应则没有安装输出，需要加载模块

#modprobe ip_vs
#lsmod |grep ip_vs

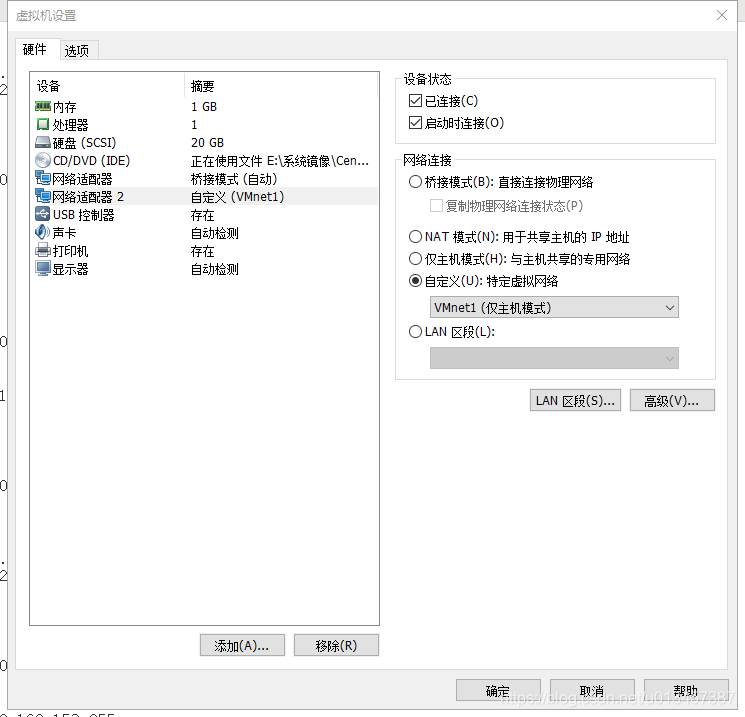

给虚拟机LVS建立一个新的网卡

将LVS的新网卡与RS都改成仅主机模式，使其在一个内网内。

复制ens33，修改 IP。注释掉ens37的UUID。

将名称与IP都改掉

RS配置

关闭防火墙与SELINUX

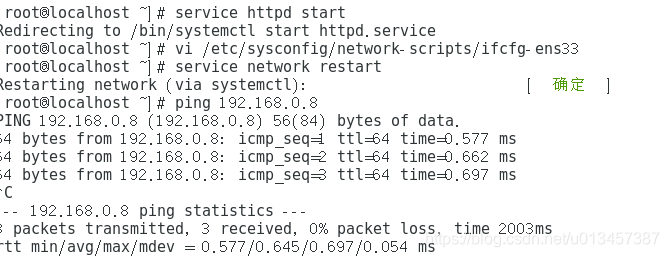

修改IP地址，网关指向LVS的内网

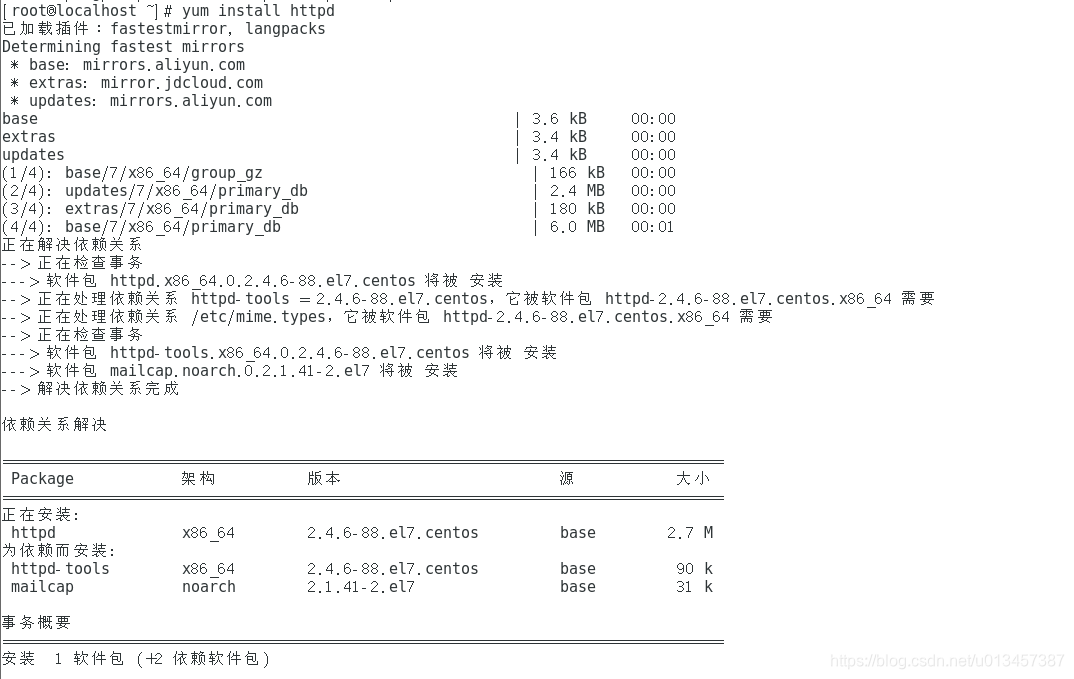

安装httpd

#echo “RS1:192.168.0.18”>/var/www/html/index.html
#echo “RS2:192.168.0.28”>/var/www/html/index.html

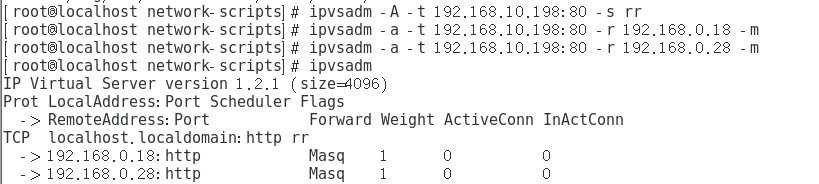

配置LVS

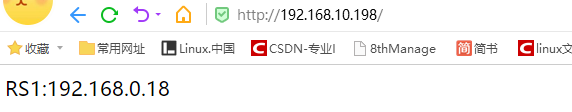

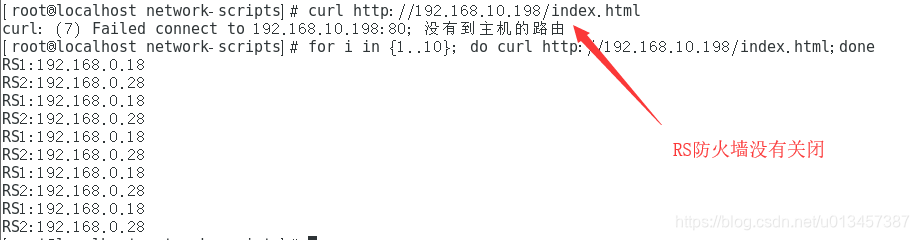

for i in {1..10}; do curl http://192.168.10.198/index.html;done

配置完成。
