《ZigBee开发笔记》第五部分 外设篇 - 协议栈实验 第4章 CC2530热释电红外传感器

1实验目的

1. 通过实验掌握 CC2530 芯片 GPIO 的配置方法；
2. 学会在协议栈中使用红外热释电传感器；
3. 通过串口和 LCD 输出显示相关信息。

2实验设备

硬件：PC 机一台 ；ZB2530（底板、核心板、仿真器、USB 线） 一套 ；人体红外传感器一个
软件：win7 系统，IAR 8.20 集成开发环境

3实验相关电路图

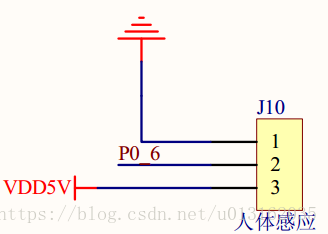

图1

接线方式：
接线方式(实验是接到J10 上)：
1)、VCC:接电源正极（5V）
2)、OUT:检测引脚
3)、GND:接电源负极

4实验分析

实验中使用 P0_6 作为检测引脚, 人进入其感应范围模块输出高电平,点亮 LED1，人离开感应范围 LED1 熄灭 P0.6 口为 HC-SR501 传感器的输入端。 具体 HC-SR501 人体感应模块 OUT 输出电平由模块决定，不同厂家可能不一样，不一样关系也不大，改动非常的小。

(1)步骤一：配置红外热释电传感器用到的 IO 引脚
