SkyWalking 接入微服务

Linux环境

通过jar包方式接入

准备一个springboot可执行jar包，在启动脚本上，通过 -javaagent 参数进行配置SkyWalking Agent来跟踪微服务；

• startup.sh

#!/bin/sh
2 # SkyWalking Agent配置
3 export SW_AGENT_NAME=springboot‐skywalking‐demo #Agent名字,一般使用`spring.application.name`
4 export SW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800 #配置 Collector 地址。
5 export SW_AGENT_SPAN_LIMIT=2000 #配置链路的最大Span数量，默认为 300。
6 export JAVA_AGENT=‐javaagent:/usr/local/soft/apache‐skywalking‐apm‐bin‐es7/agent/skywalking‐agent.jar
7 java $JAVA_AGENT ‐jar springboot‐skywalking‐demo‐0.0.1‐SNAPSHOT.jar #jar启动

等同于

java ‐javaagent:/usr/local/soft/apache‐skywalking‐apm‐bin‐es7/agent/skywalking‐agent.jar
‐DSW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800
‐DSW_AGENT_NAME=springboot‐skywalking‐demo ‐jar springboot‐skywalking‐demo‐0.0.1‐SNAPSHOT.jar

参数说明

• 参数名对应agent/config/agent.config配置文件中的属性。
• 属性对应的源码：org.apache.skywalking.apm.agent.core.conf.Config.java

# The service name in UI
agent.service_name=${SW_AGENT_NAME:Your_ApplicationName}
# Backend service addresses.
collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:127.0.0.1:11800}

可以使用skywalking.+ 配置文件中的配置名作为系统配置项来进行覆盖。 注意：javaagent 参数配置方式优先级更高

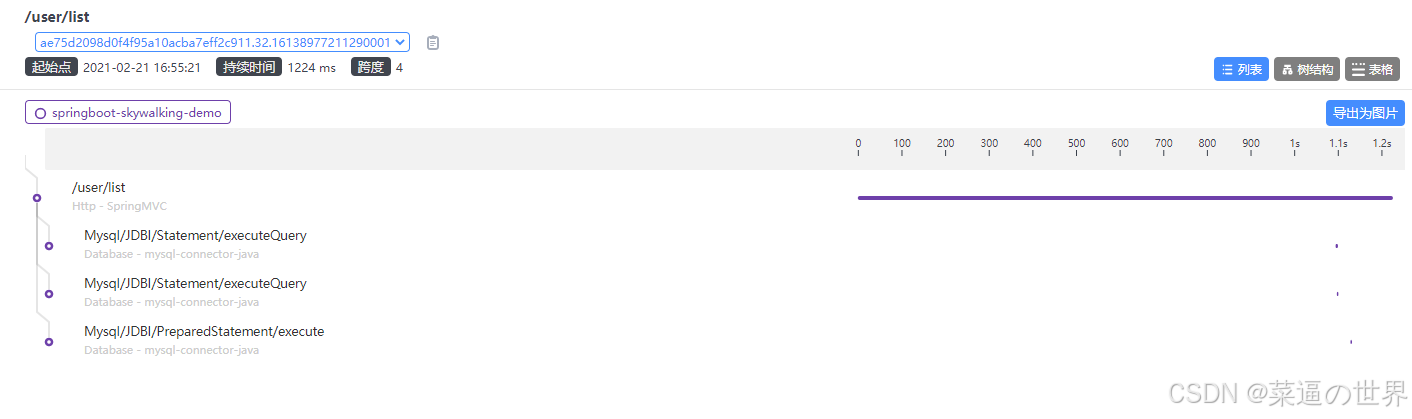

测试访问

Windows环境

IDEA中使用SkyWalking

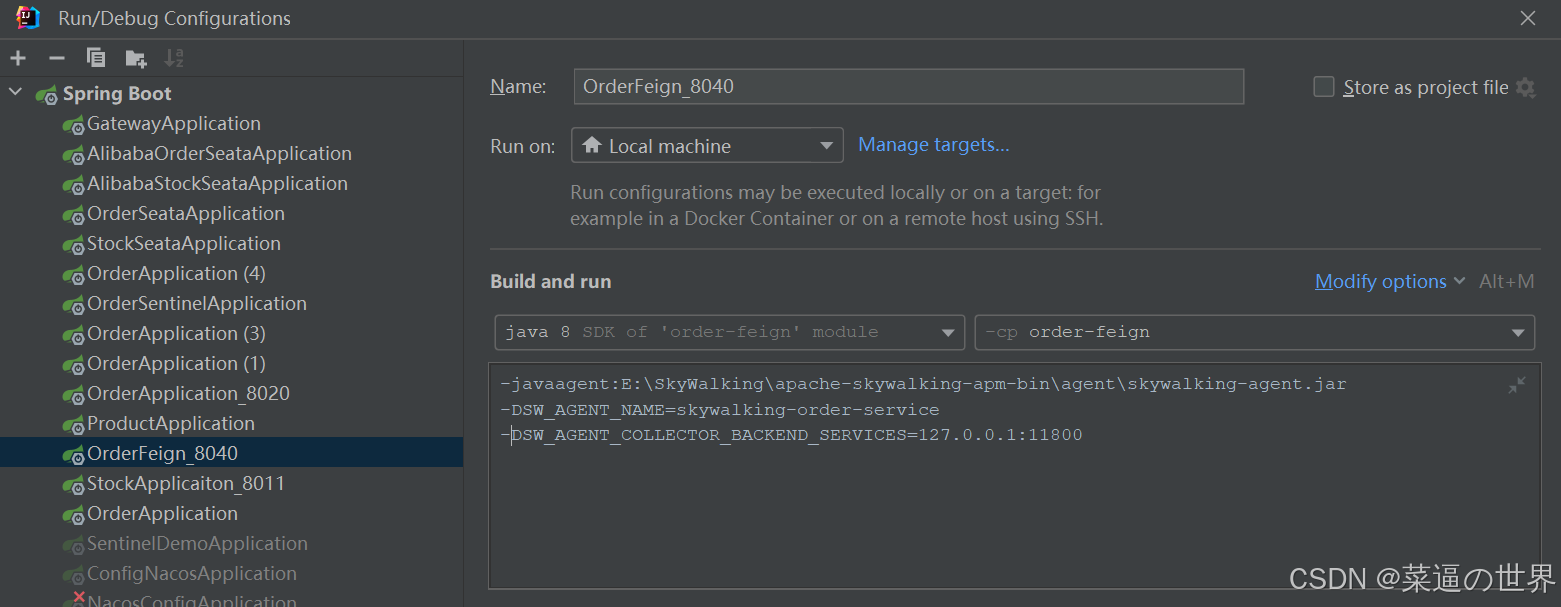

• 运行的程序配置jvm参数

# skywalking‐agent.jar的本地磁盘的路径
‐javaagent:D:\apache\apache‐skywalking‐apm‐es7‐8.4.0\apache‐skywalking‐apm‐bin‐es7\agent\skywalking‐agent.jar
# 在skywalking上显示的服务名
‐DSW_AGENT_NAME=springboot-skywalking-demo
# skywalking的collector服务的IP及端口
‐DSW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800

注意事项

1. -DSW_AGENT_COLLECTOR_BACKEND_SERVICES： 可以指定远程地址
2. -javaagent ：必须绑定本机物理路径的 skywalkingagent.jar

如下图：

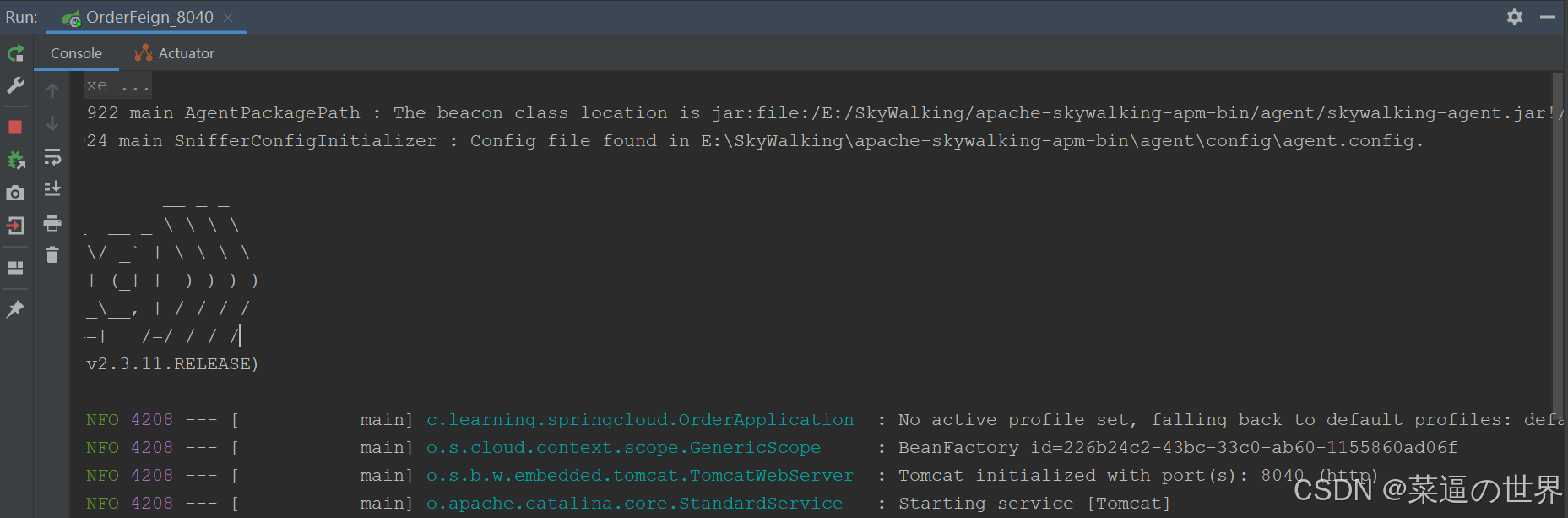

启动日志

测试访问

http://127.0.0.1:8040/order/add

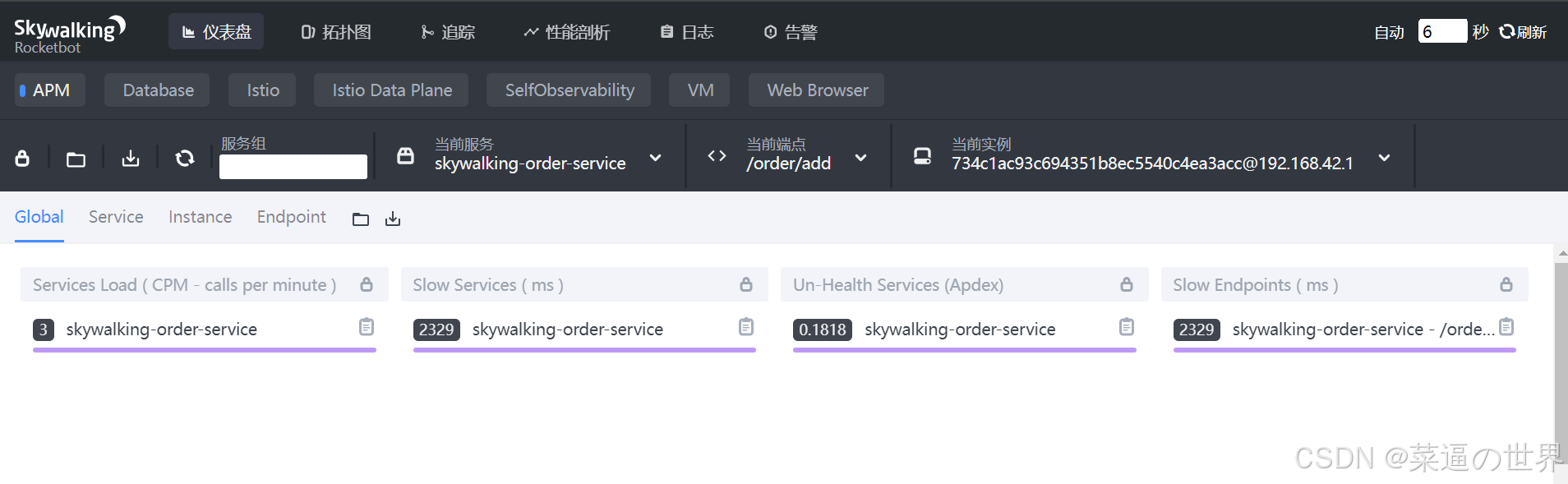

• 注册上来的 skywalking-order-service

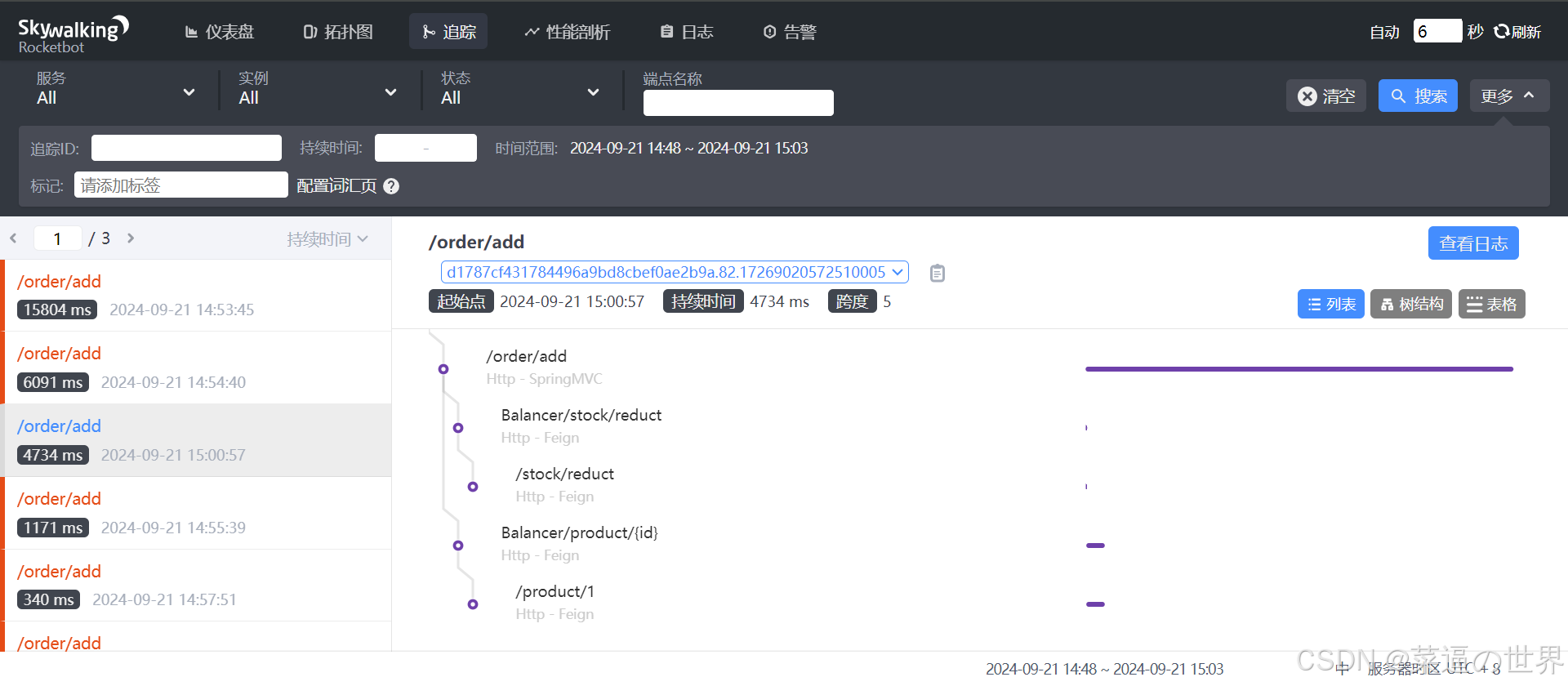

• 请求链路跟踪

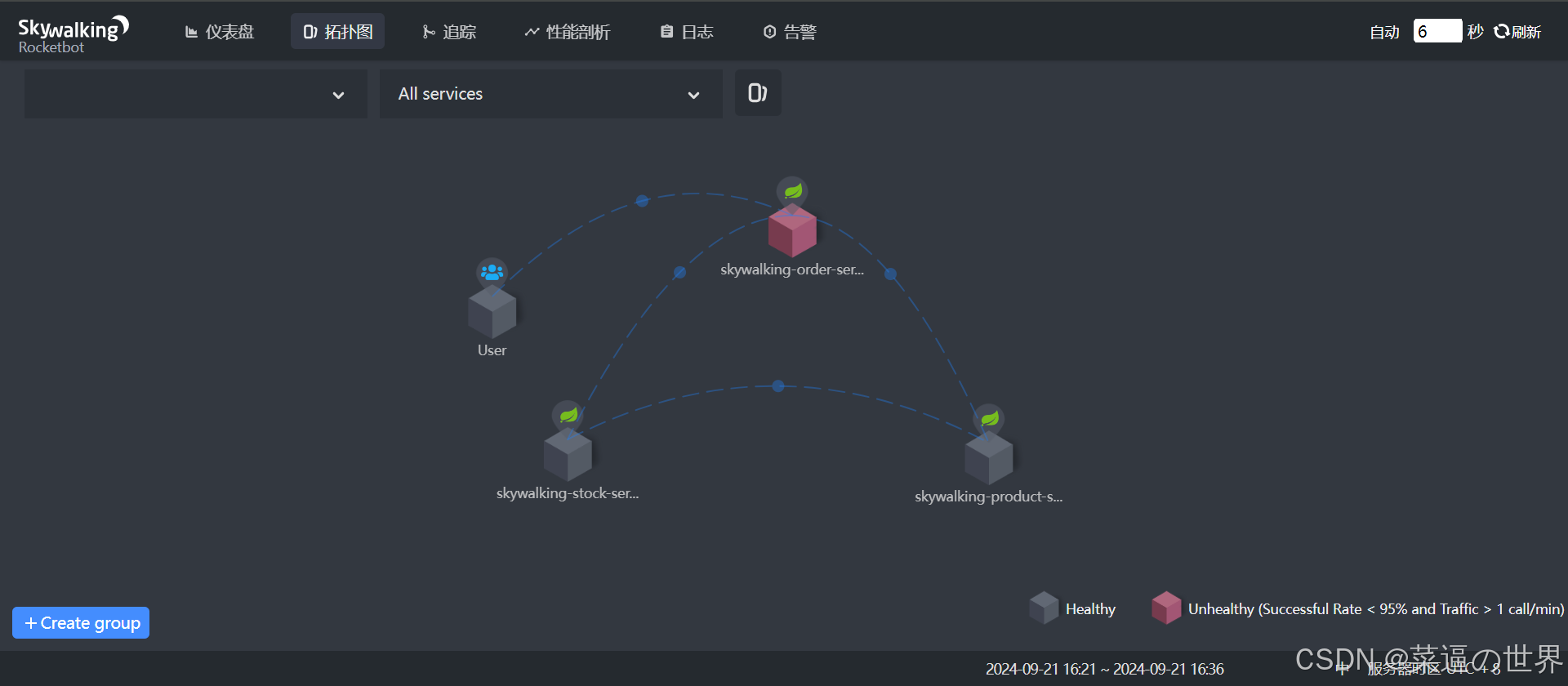

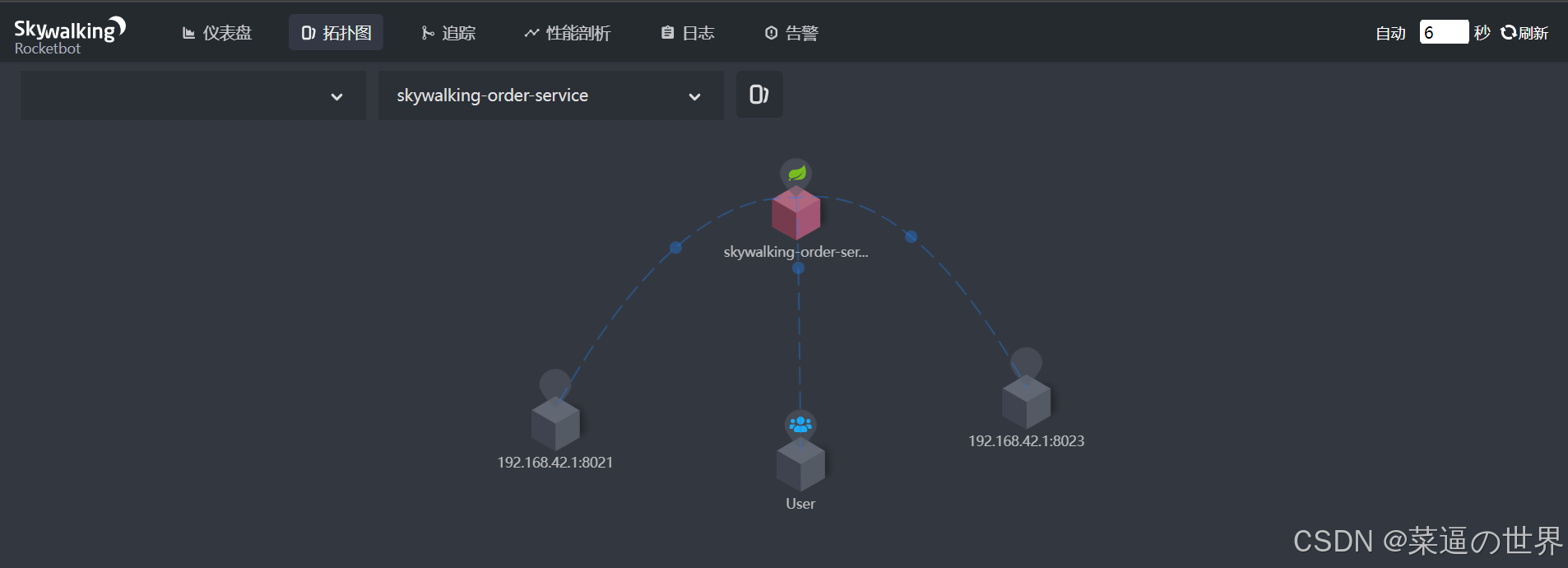

• 拓扑图

跨多微服务跟踪

跨多微服务跟踪，只需要每个微服务启动时添加javaagent参数即可

测试访问

http://127.0.0.1:8040/order/add

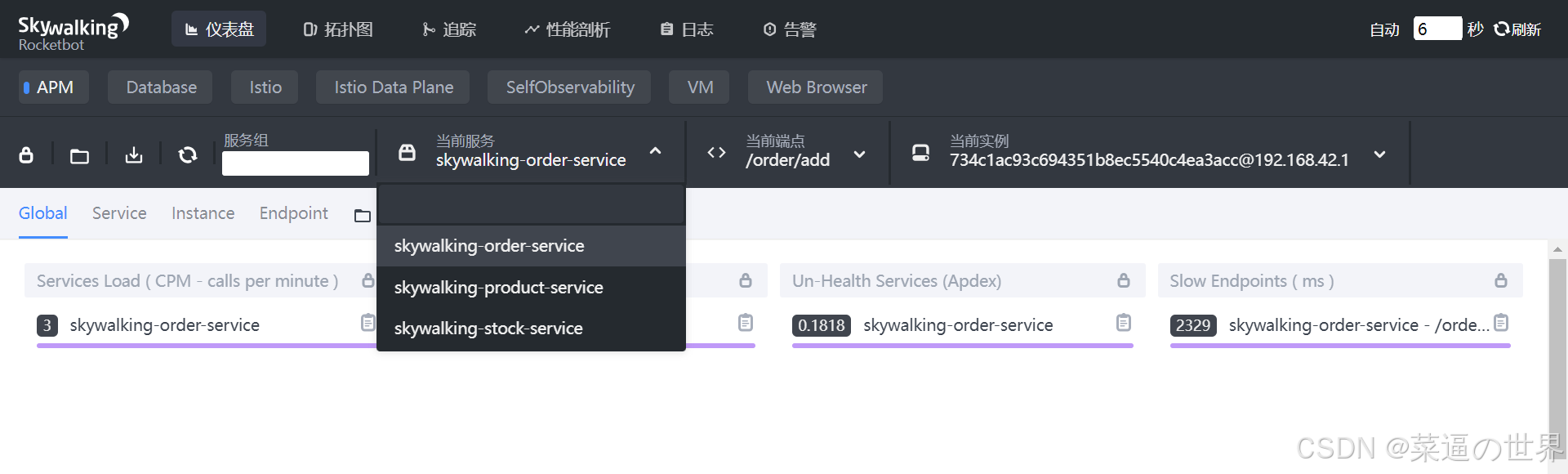

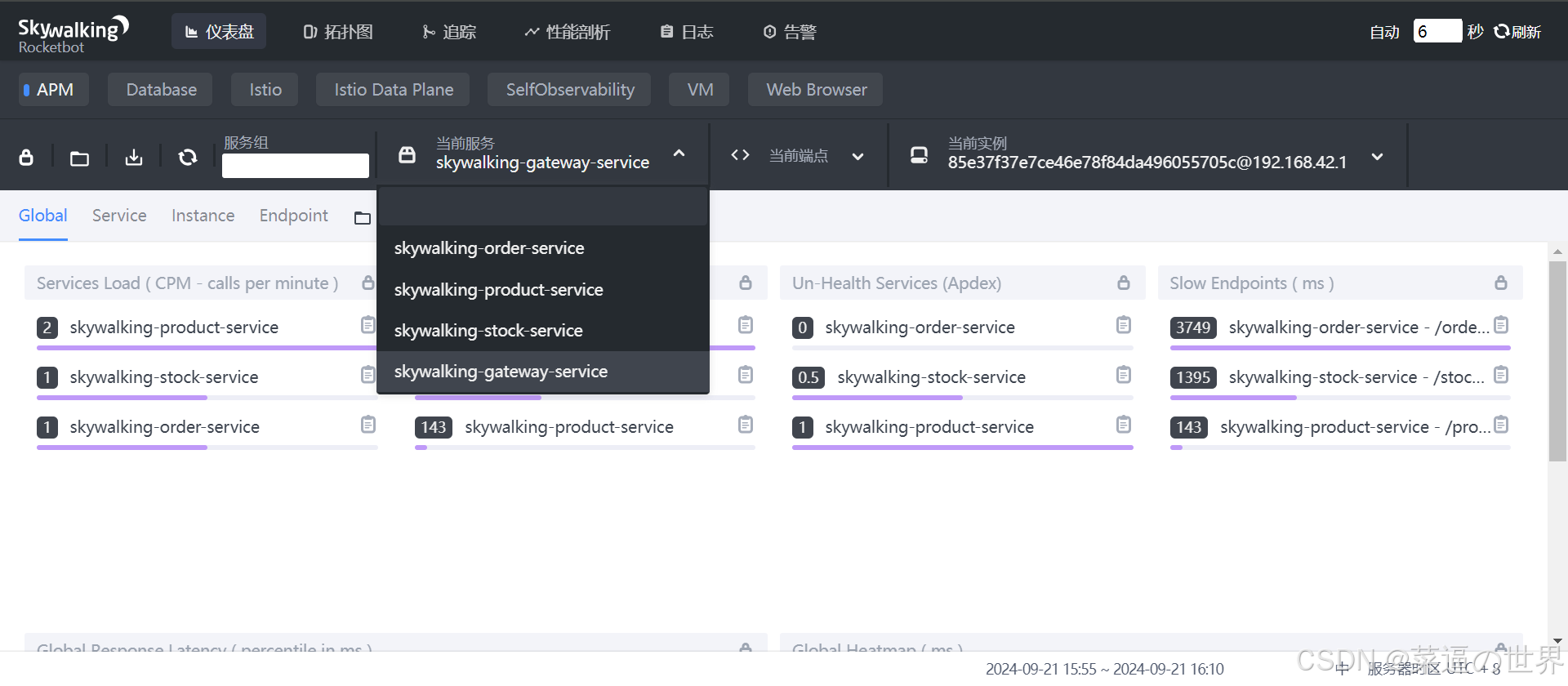

• 服务注册

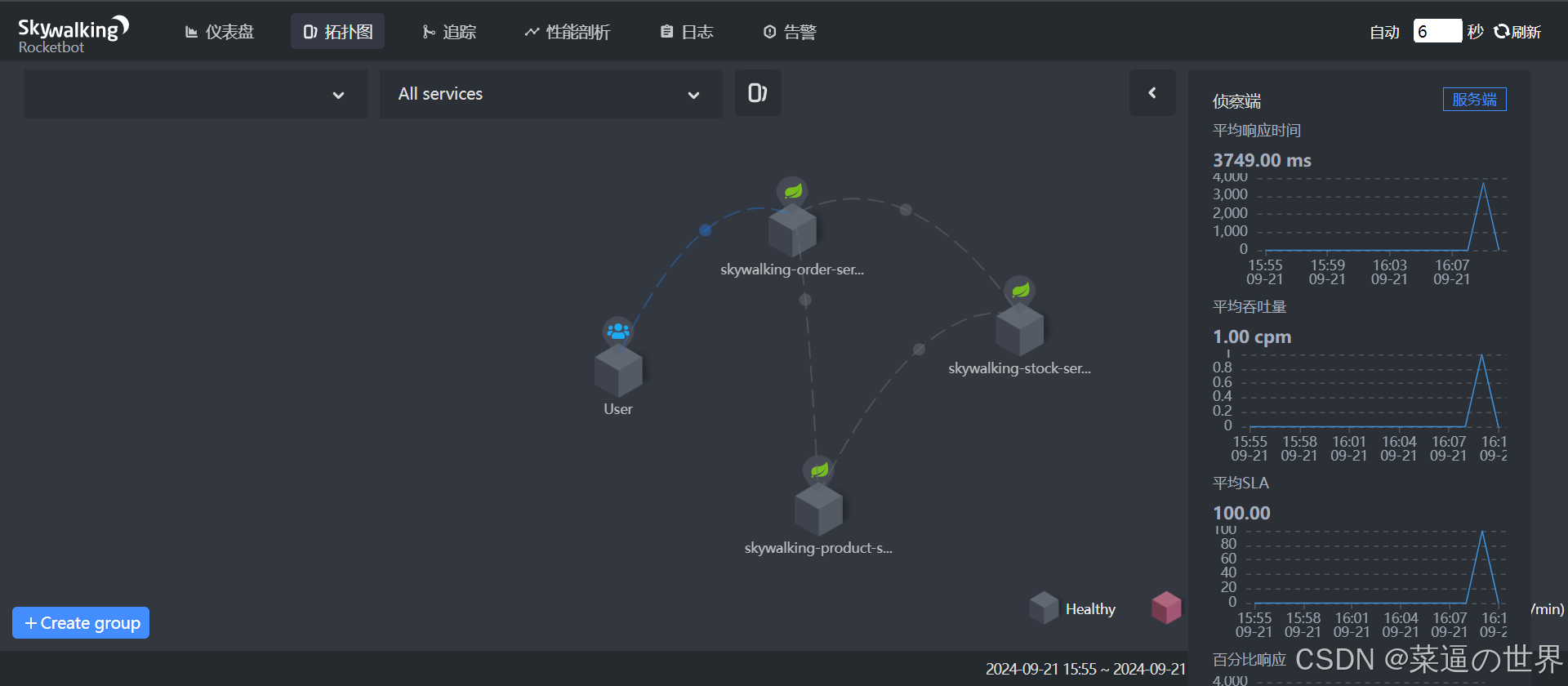

• 拓扑

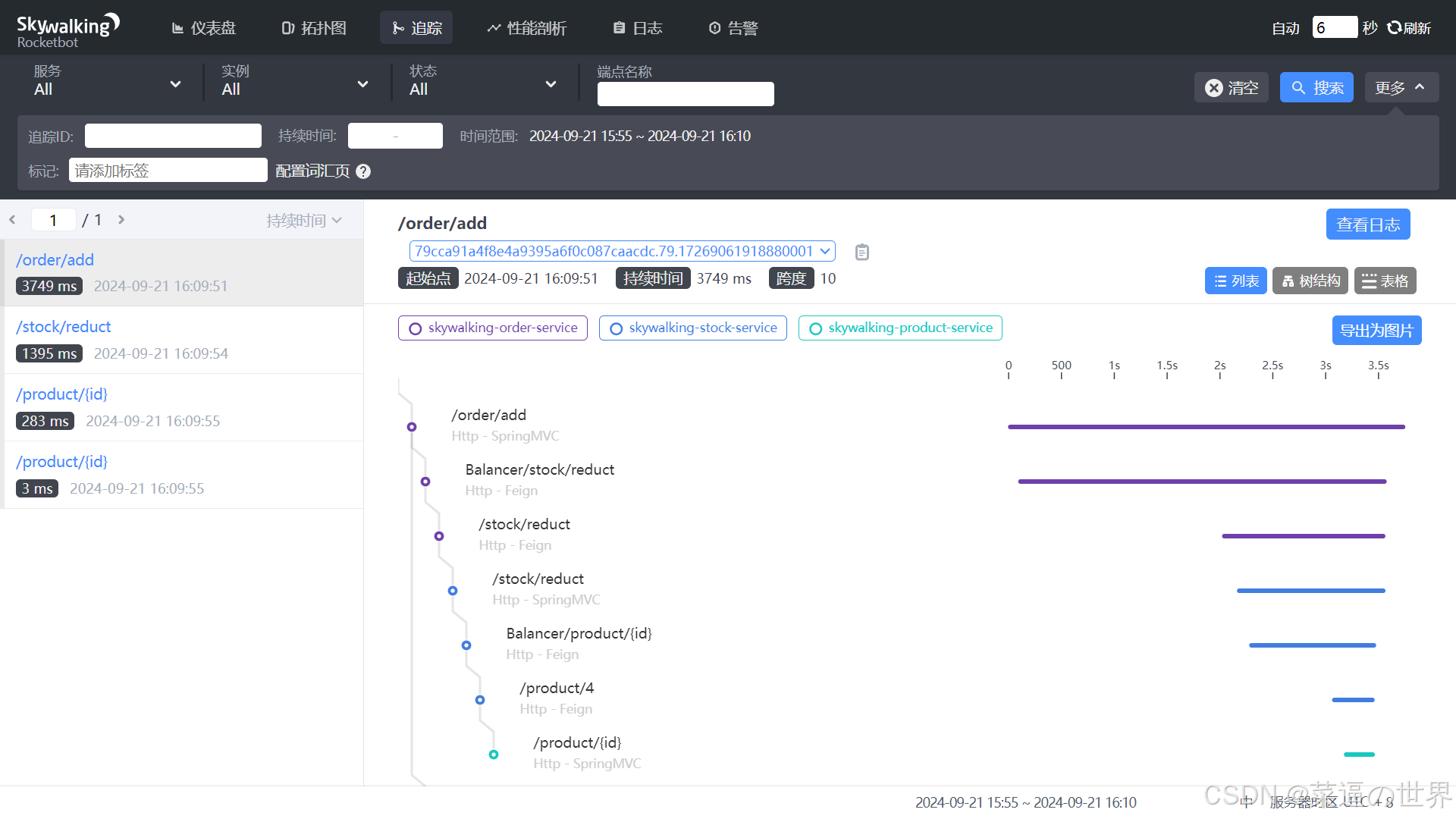

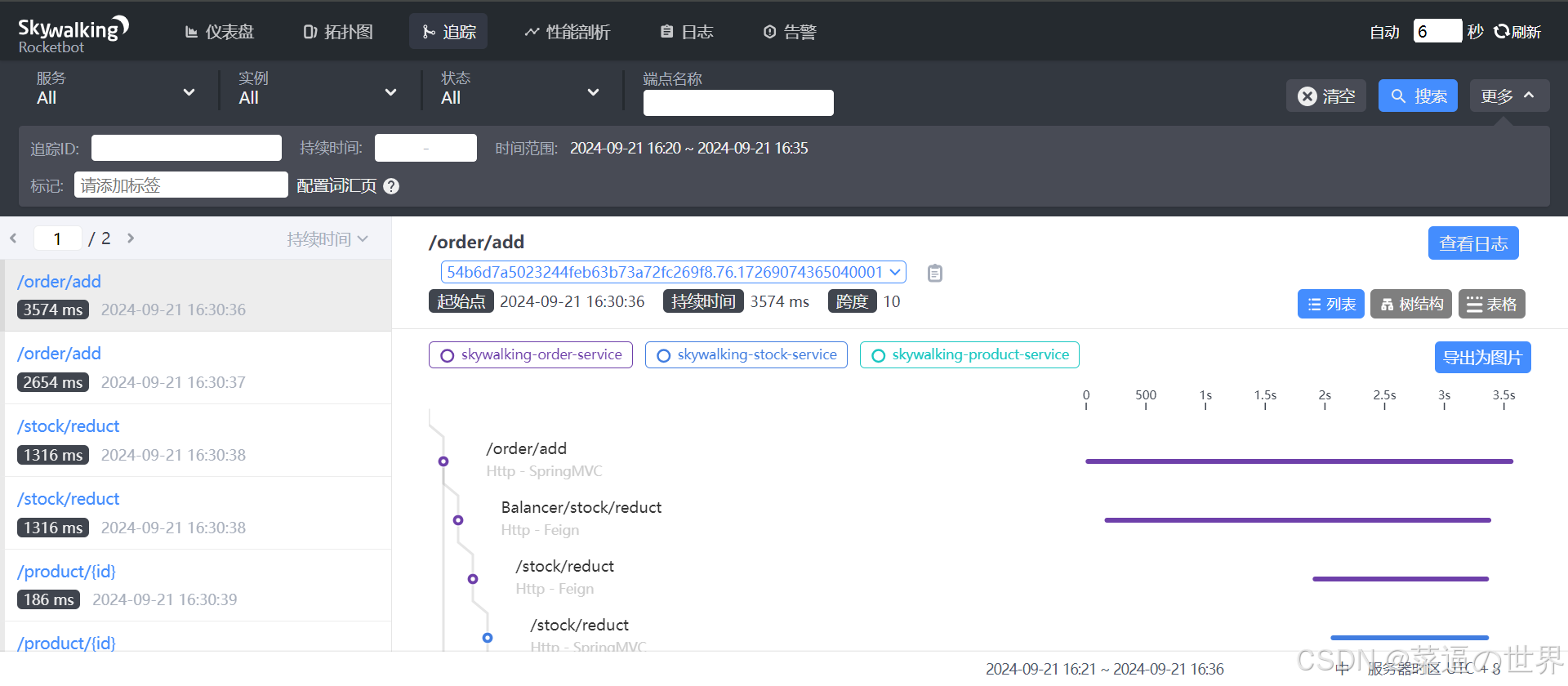

• 链路

网关 Gateway

网关服务

测试访问

通过网关访问 http://127.0.0.1:8088/order-service/order/add

• 链路

• 拓扑

我们发现竟然没用 gateway 节点 以及 链路 ？？

Bug解决

注意：这是 bug，跟踪链路不显示 gateway

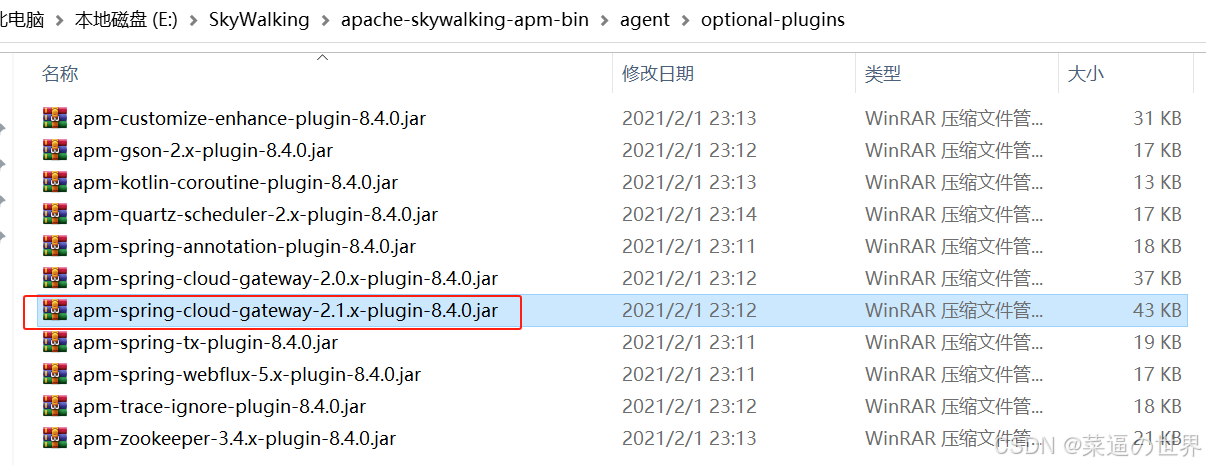

• 拷贝 agent/optional-plugins 目录下的 gateway插件 到 agent/plugins 目录

• 复制 apm-spring-cloud-gateway-2.1.x-plugin-8.4.0.jar 到 agent/plugins 目录 下
• 重启 SkyWalking 以及 服务

测试访问

通过网关访问 http://127.0.0.1:8088/order-service/order/add

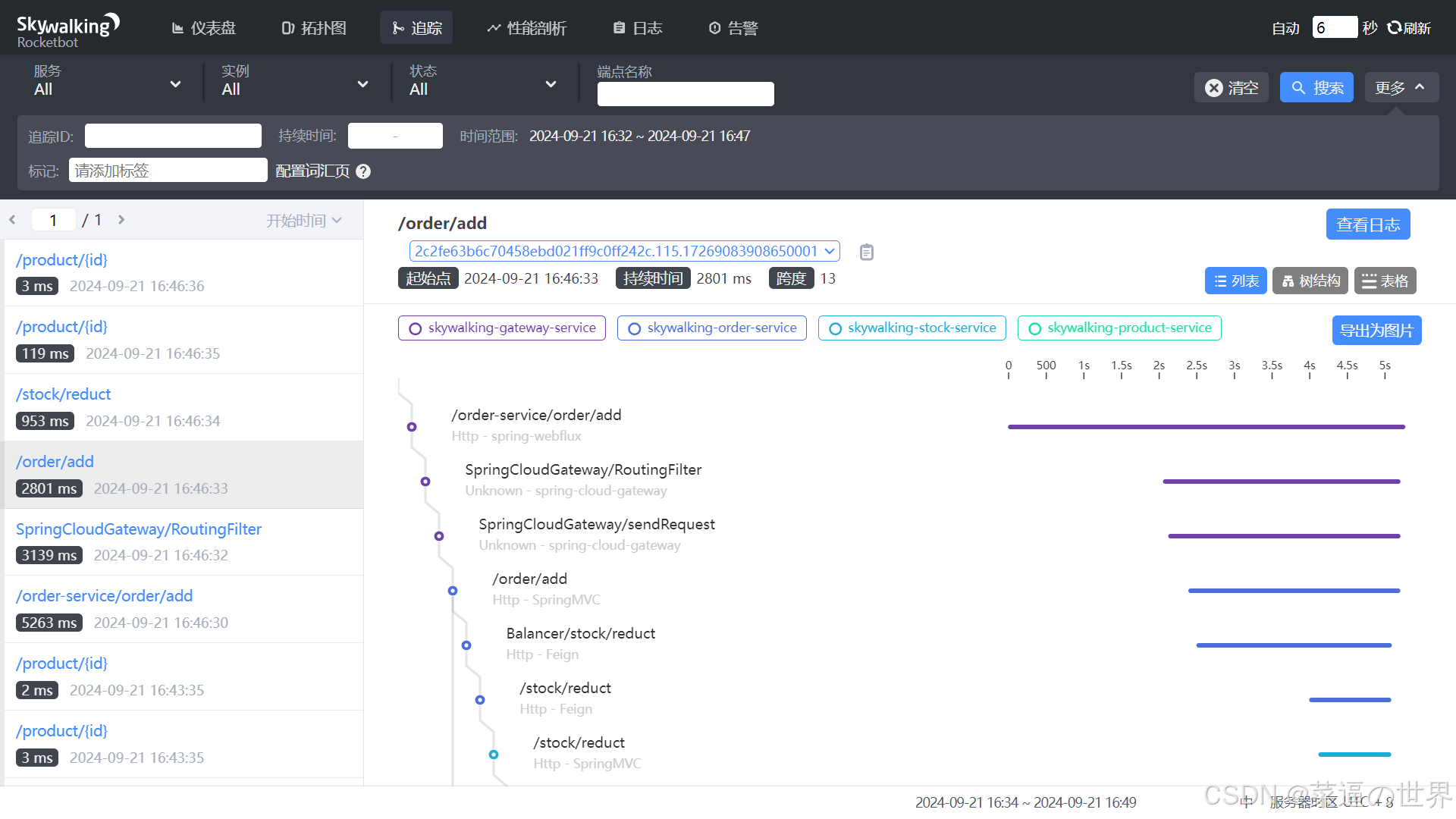

• 链路

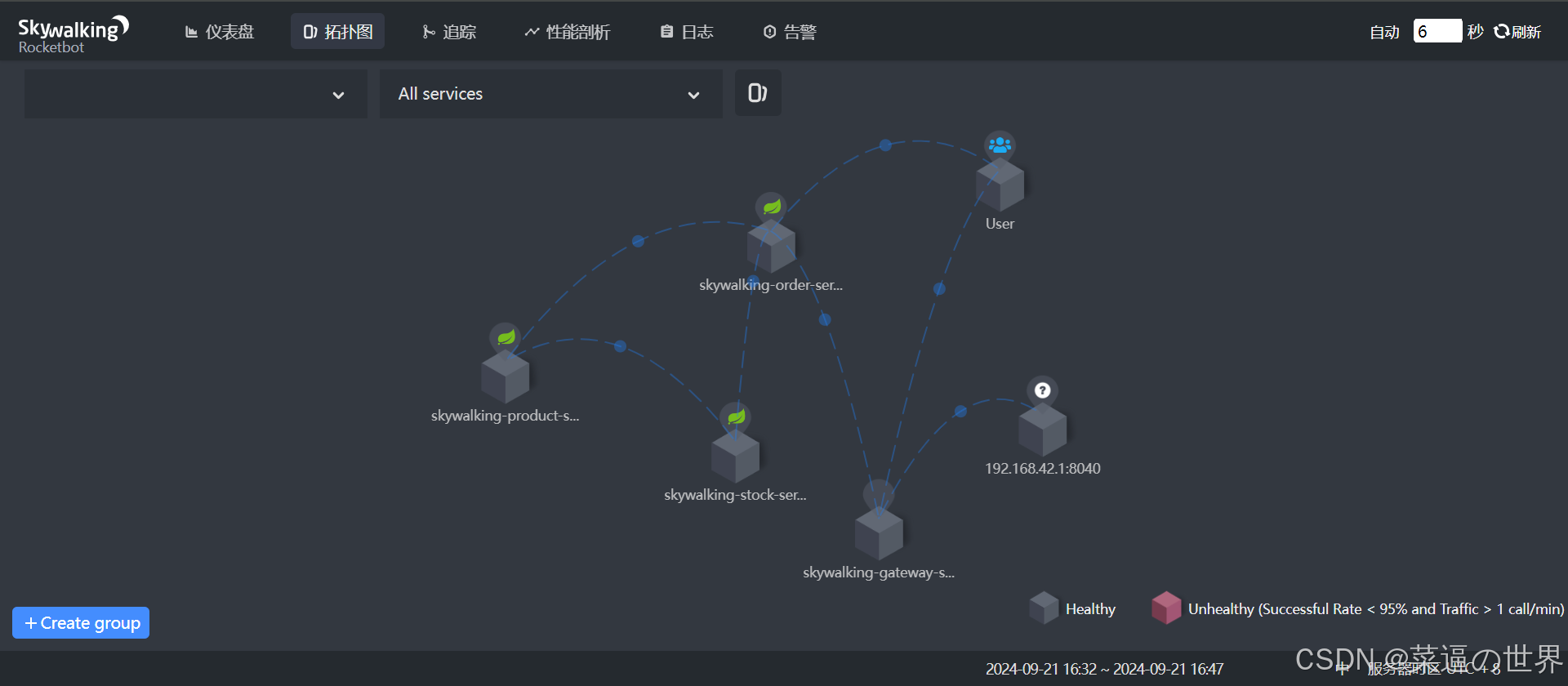

• 拓扑
