Android实时显示手机麦克风录音的时域图

Android实时显示手机麦克风录音的时域图

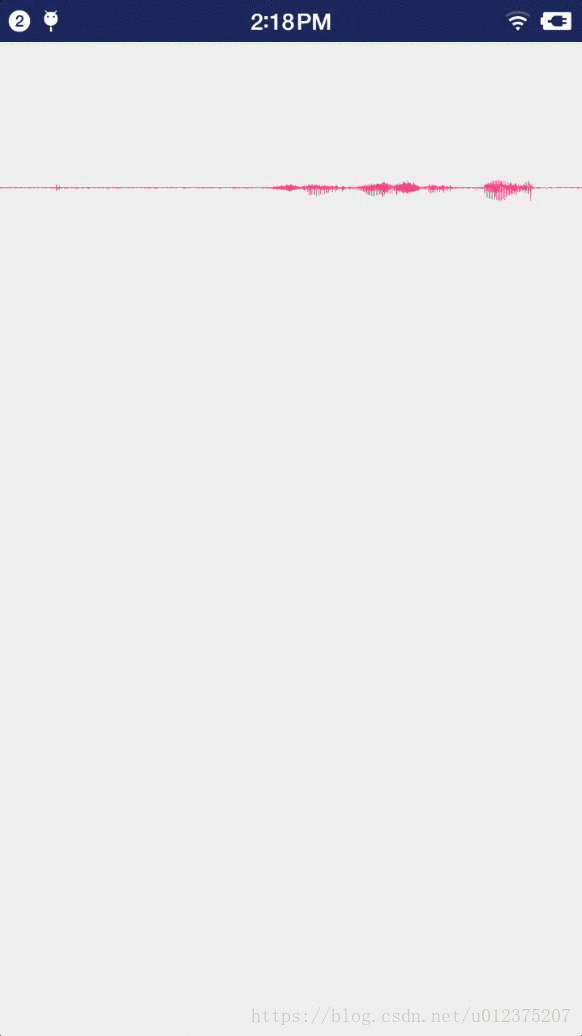

先看效果！

绘制原理

首先我们需要使用AudioRecord进行录音，不能够用MediaRecord。如果对这里不是很了解的朋友，可以先去看一看关于AudioRecord方面的资料。如果了解的，那么继续往下面看。
AudioRecord通过read()得到音频数据，有两种数据格式，一种是byte[]，还有一种是short[]，这里我们选择使用short[]。
首先是绘制线条，short[]中的每一个值都看做一个点，然后我们需要做的就是将点连接起来。

计算横坐标

横坐标的计算相当简单，如果控件宽度为width，控件需要显示音频的长度等于length，当前short[]索引为index，那么横坐标就等于index/length*width

计算纵坐标

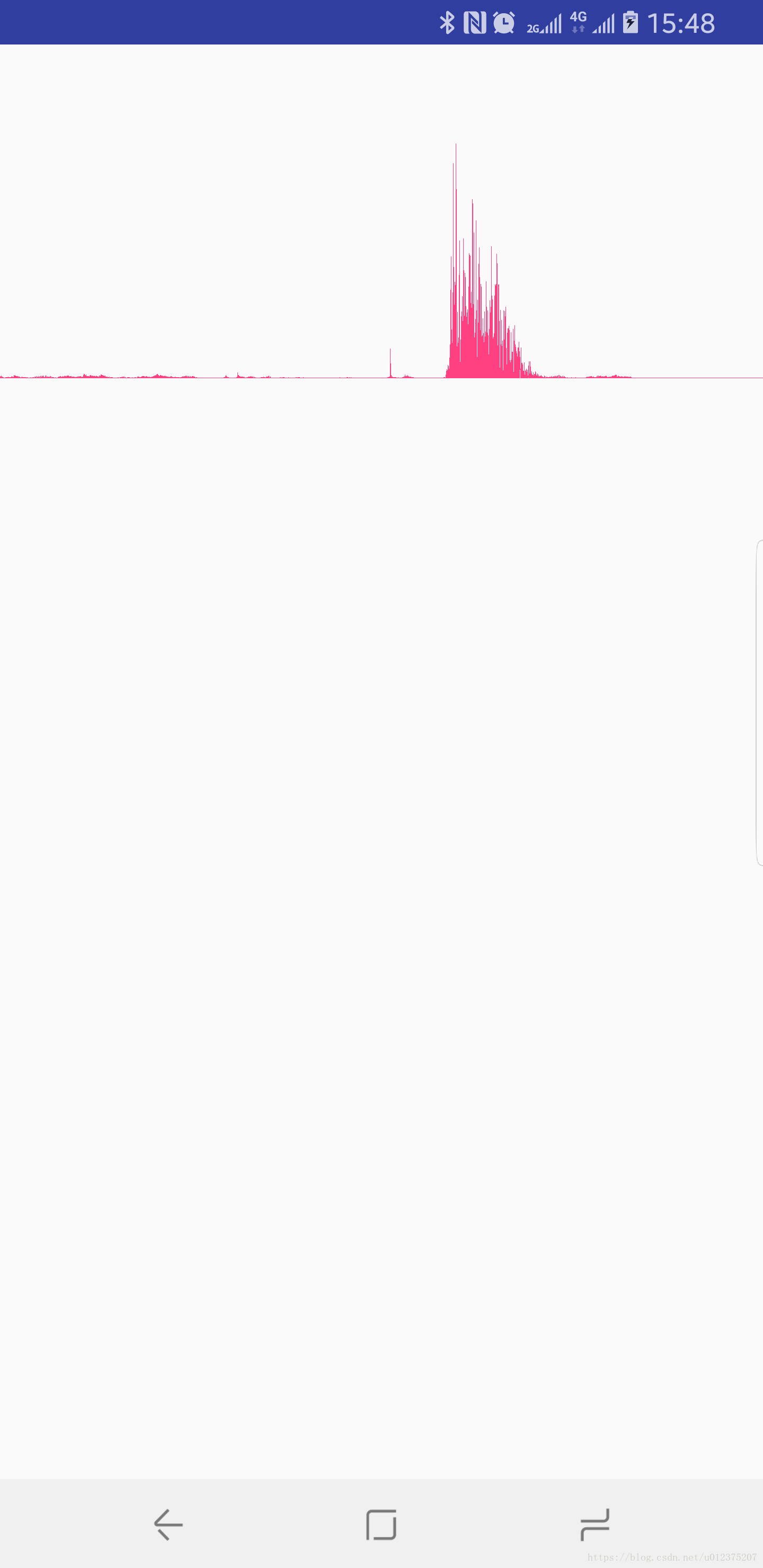

纵坐标实际上也很简单，首先我们录音数据为short[]，每一个short的值范围是-32767~32768，这里我们取最大的一个值，32768，然后用纵坐标等于height/2+short[index]/32768*height/2，为何这里最后还要除以2？因为short可能是负数，还有前面也说了short的取值范围，那就是我们绘制的点的范围，如果不除以2的话，则只会显示上半部分线条，效果如下图：

Hold on

到这里是不是感觉曾经认为很玄学的东西真的很简单，抛开效率不谈，是否真的没有一丝难度？

绘制思路

首先这里的音频是实时录制进来做展示，那么就代表着图形是一点一点增加的，但是控件外部真实录音实现的地方就可能是一次性read 1600的音频，那么如果是16000的采样率，那么这里每秒钟只有10帧，那UI显示看起来就会相当卡顿。所以我们应该实现一个缓冲区，用于存放音频，这里就由外部录音传入数据存入缓冲区，控件内再另起线程从缓冲区取出音频数据，再进行绘制操作。
绘图方法使用canvas.drawLines()，这个方法效率比canvas.drawLine()要高得多了。
在每次绘制新图形进来时，之前的老图形也应该一起展示，只不过应该向左边平移相应的距离。

    //总共需要绘制的音频长度
    int audioSampleNum = 16000;
    //链表用作存所有界面上显示的点
    LinkedList<float[]> pointArray = new LinkedList<>();
    //用作向canvas传参
    float[] points = new float[audioSampleNum * 4];

    protected void drawWave(Canvas canvas, short audio[]) {
        if (audio == null) {
            audio = new short[0];
        }
        //先计算Y轴
        for (int i = 0; i < audio.length - 1; i += accuracy) {
            float[] floats = new float[]{
                    0f,
                    heightPixels / 2 + (float) audio[i] / 32768 * heightPixels / 2,
                    0f,
                    heightPixels / 2 + (float) audio[i + 1] / 32768 * heightPixels / 2
            };
            pointArray.add(floats);
        }
        //从头部去掉超出的部分
        int overSize = pointArray.size() - audioSampleNum;
        if (overSize > 0) {
            for (int i = 0; i < overSize; i++) {
                //这里就是为何需要使用LinkedList的原因了，如果是ArrayList，remove的效率相当低下
                pointArray.removeFirst();
            }
        }
        //遍历拼接成去canvas绘制线条
        float[] floats;
        int index = 0;
        for (Iterator<float[]> iterator = pointArray.iterator(); iterator.hasNext(); ) {
            floats = iterator.next();
            floats[0] = (float) index / audioSampleNum * widthPixels;
            floats[2] = (float) (index + 1) / audioSampleNum * widthPixels;
            if (index * 4 >= points.length) {
                break;
            }
            points[4 * index] = floats[0];
            points[4 * index + 1] = floats[1];
            points[4 * index + 2] = floats[2];
            points[4 * index + 3] = floats[3];
            index++;
        }
        canvas.drawLines(points, paint);
    }

Problem

虽然这样一个最简单的版本基本上已经实现了，但是有没有发现有什么问题？之前老的点，全部都重新进入循环重新计算坐标了，当然这里的效率是相当高的，这一点点计算了，也就是1ms不到的时间就能够完成的，但是计算归计算，这样做的话，canvas的任务就加重了呀，每次上一次才绘制过的点，又放进来重新绘制了，它们唯一不同的地方仅仅是横坐标不同，但是却加重了GPU的负担了，那需要怎么办呢？
如果用一个Bitmap来缓存上一次的绘图结果，然后在绘制的时候先将Bitmap绘制到canvas中，并且向左平移一定的距离，再绘制新的线条到canvas中会怎样呢？

    Bitmap bitmapCache;

    private void drawBitmap(short audio[]) {
        if (widthPixels == 0 || heightPixels == 0) {
            return;
        }
        if (audio == null) {
            return;
        }
        Bitmap bitmap = Bitmap.createBitmap(widthPixels, heightPixels, Bitmap.Config.ARGB_4444);
        Canvas canvas = new Canvas(bitmap);
        float moveDistance = (float) audio.length / audioSampleNum * widthPixels;
        //往左边移动audio长度一样的宽度
        if (this.bitmapCache != null && !this.bitmapCache.isRecycled()) {
            canvas.drawBitmap(this.bitmapCache, -moveDistance, 0, paint);
        }
        //把新的线条画到最右边
        float[] pointAdd = new float[audio.length * 4];
        for (int i = 0; i < audio.length - 1; i += accuracy) {
            pointAdd[4 * i] = (float) i / audioSampleNum * widthPixels + widthPixels - moveDistance;//本来的比例，再加上左边被移动的距离
            pointAdd[4 * i + 1] = heightPixels / 2 + (float) audio[i] / 32768 * heightPixels / 2;
            pointAdd[4 * i + 2] = (float) (i + 1) / audioSampleNum * widthPixels + widthPixels - moveDistance;
            pointAdd[4 * i + 3] = heightPixels / 2 + (float) audio[i + 1] / 32768 * heightPixels / 2;
        }
        canvas.drawLines(pointAdd, paint);
        //保存上一帧的Bitmap用作下一帧的缓存
        this.bitmapCache = bitmap;
        canvas.save();
        canvas.restore();
        postInvalidate();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        if (bitmapCache != null && !bitmapCache.isRecycled()) {
            canvas.drawBitmap(bitmapCache, 0, 0, null);
        }
    }

如果换成是这样的实现方式，是不是感觉要好得多了呢？

总结

很多我们看见过感觉很玄学，很复杂的操作，实际上在了解原理之后真的是挺简单的，只要敢去想，敢于动手去操作，真的没有什么是做不到的。最后跟上GitHub地址：https://github.com/michaellee123/AntiAudioWaveView
