SimpleBLEPeripheral OAD Profile



SimpleBLEPeripheral OAD Profile



1.概述：



先对应工程编译准备好BIM.hex和ImageA.hex、ImageB.bin，可用SmartRF Flash Programmer直接烧录BIM.hex和ImageA.hex，先烧录BIM，选择，然后烧录ImageA，选择。再在PC端用BLE Device Monitor或者苹果手机端用TI BLE Multitool软件进行ImageB.bin文件的升级。



2.配置步骤：



打开相应的工程BIM，BIM工程无需配置。SimpleBLEPeripheral从机工程进行相关工程配置，如下：

ImageB.bin需要在应用开发完成后手动添加OADprofile，使能OAD空中升级功能。

第一步：在Projects\ble\common\cc2540路径下添加cc254x_f256_imgB.xcl文件。打开工程，在HAL目录下添加hal_crc.c文件，在PROFILES目录下添加oad_target.c，oad_target.h，oad.h三个文件。

第二步：在option C/C++Compiler-Preprocessor添加OAD头文件路径$PROJ_DIR$\..\..\Profiles\OAD

添加预处理宏：

FEATURE_OAD

OAD_KEEP_NV_PAGES

FEATURE_OAD_BIM

HAL_IMAGE_B

在linker-config中选择正确的链接文件$PROJ_DIR$\..\..\common\CC2540\cc254x_f256_imgB.xcl。

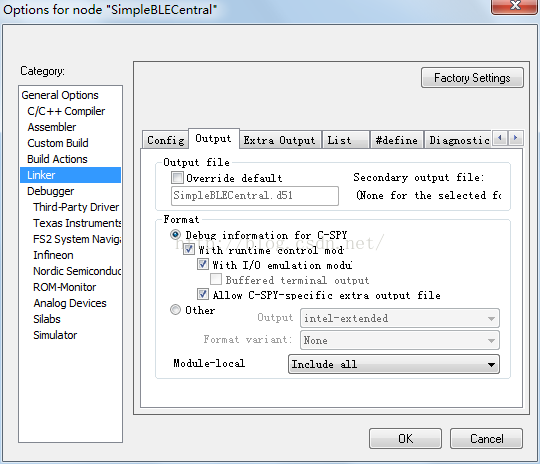

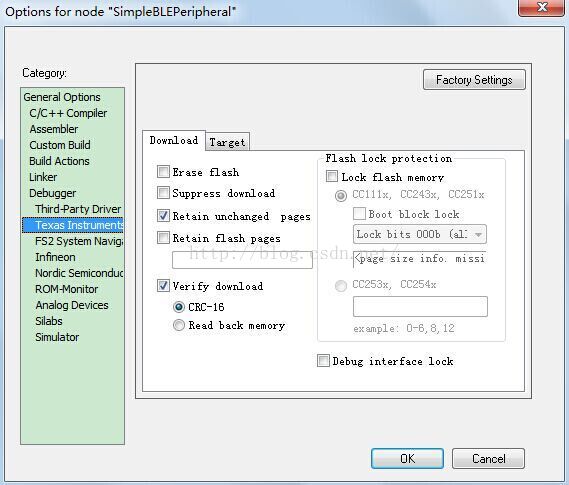

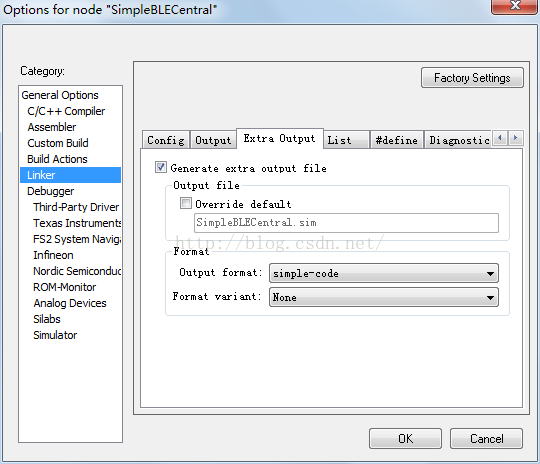

其他配置如下图：



在Build Actions选项Post-build command line栏中填写：

"$PROJ_DIR$\..\..\common\cc2540\cc254x_ubl_pp.bat""$PROJ_DIR$" "ProdUBL""$PROJ_DIR$\CC2541-OAD-ImgB\Exe\SimpleBLEPeripheral"

最后一对双引号中的参数是生成的bin文件的保存路径及文件名，请根据实际工程自行修改。



第三步：在主simpleBLEPeripheral.c文件中添加头文件包含：

#ifdefined FEATURE_OAD

 #include "oad.h"

 #include "oad_target.h"

#endif

在Init函数结尾添加oad profile注册函数：



#ifdefined FEATURE_OAD

 VOID OADTarget_AddService();                   // OAD Profile

#endif



在oad_target.c中修改OAD_IMAGE_VERSION版本，便于区别。

至此，应该可以成功编译并产生bin文件。



另外，ImageA.hex的编译跟ImageB一样，需要注意几点：



1.Options中将C/C++Compiler-Preprocessor里的HAL_IMAGE_B换成 HAL_IMAGE_A



2.BuildActions-post- build command line中OAD-ImgB修改为OAD-ImgA。



3.Linker-configurationlfile中xcl需要替换成如下：



$PROJ_DIR$\..\..\common\CC2540\cc254x_f256_imgA.xcl。

现在可以用BLE Device Monitor或者TI BLE Multitool进行ImageB.bin文件的升级了。

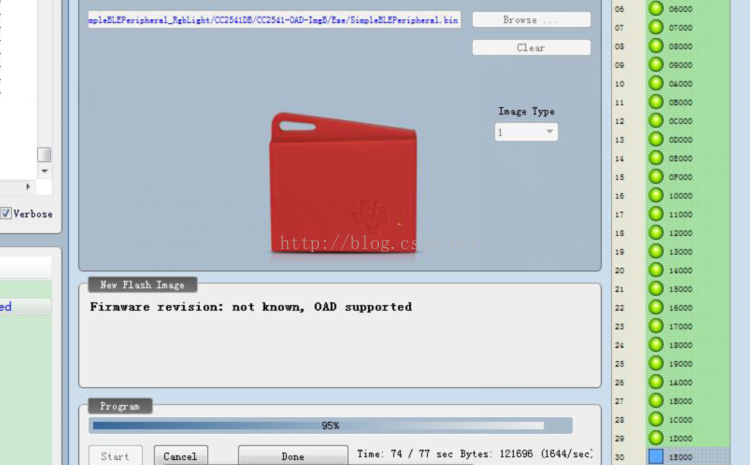

如图是用BLE Device Monitor进行bin文件的升级，整个过程大概一分钟左右，主要看文件大小和传输速度来决定。



补充几点：



1.工程要放在C盘，否则无法生成bin文件；修改批处理文件也可以放在其它盘：



Projects\ble\common\cc2540中cc254x_ubl_pp.bat需要修改为：



@echooff



%~d1



chdir%1\..\..\common\cc2540



startcc254x_ubl_pp.js %2 %3 %4 %5



2.编译优化建议打开。

3.代码中对flash的操作，一定要重新计算合适的操作地址，避免破坏代码。

4.ImageA/ImageB的连接参数决定了OAD的速度，根据需求自行修改。比如：

1. //Minimum connection interval (units of 1.25ms, 80=100ms) if automatic parameterupdate request is enabled

   #defineDEFAULT_DESIRED_MIN_CONN_INTERVAL    16//80



   //Maximum connection interval (units of 1.25ms, 800=1000ms) if automaticparameter update request is enabled

   #defineDEFAULT_DESIRED_MAX_CONN_INTERVAL    16//800



   //Slave latency to use if automatic parameter update request is enabled

   #defineDEFAULT_DESIRED_SLAVE_LATENCY        0



   //Supervision timeout value (units of 10ms, 1000=10s) if automatic parameterupdate request is enabled

   #defineDEFAULT_DESIRED_CONN_TIMEOUT         50//1000



   //Whether to enable automatic parameter update request when a connection isformed

   #defineDEFAULT_ENABLE_UPDATE_REQUEST        FALSE //TRUE
