学习ESP8266踩的坑

引言

   之所以会学习物联网的东西，是因为我公司服务的一个客户，需要经过物理开关接线来控制设备启动和关闭，
但是使用物理接线外观并不好看，所以我便去找无线控制的方法。

第一个版本购买非官方产品

2019-08-05 第一次购买物联网的设备，

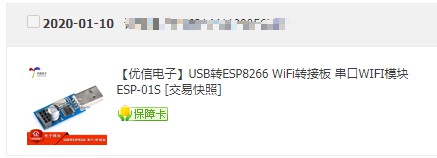

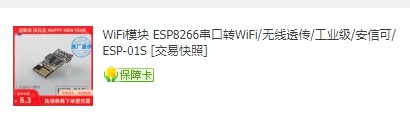

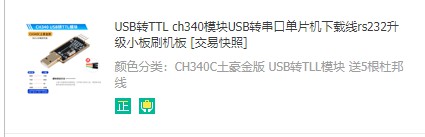

买回来后发现无法烧录程序。这里使用的ESP-01S，烧录器购买错误了，然后又购买了一个USB转TTL下载器。

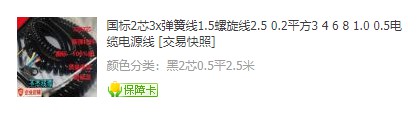

在想使用WIFI控制的同时也在想其他方法，于是购买了带弹性的线。

第二个版本购买官方产品

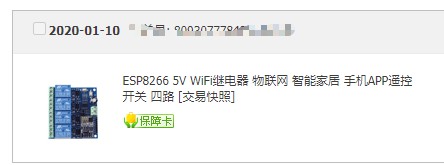

经过多次尝试，查找解决方法，找到了安信可的封装模块。

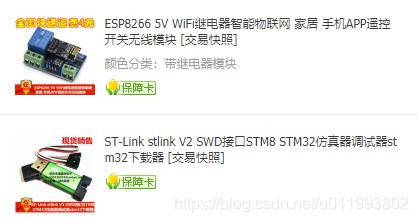

ESP01WIFI 模块插上即可使用。

第三个版本此时有一家客户需要在治具上亮灯

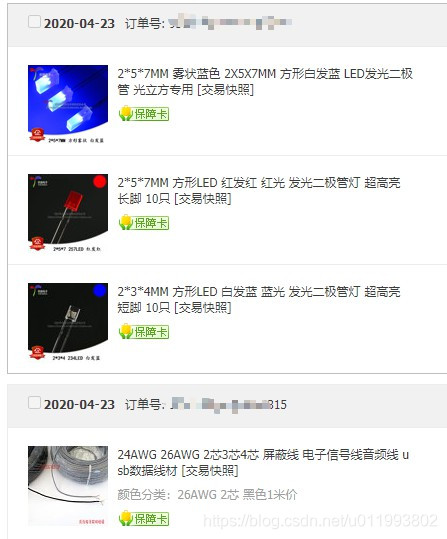

结合上面的东西然后制作一个WIFI亮灯的设备。

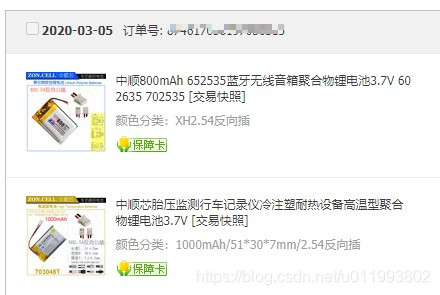

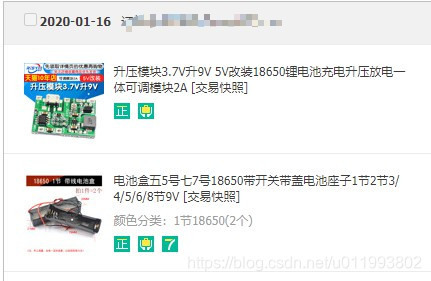

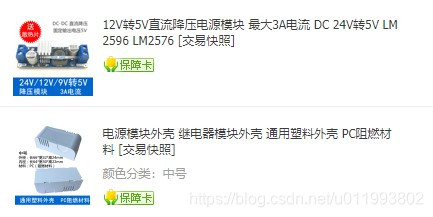

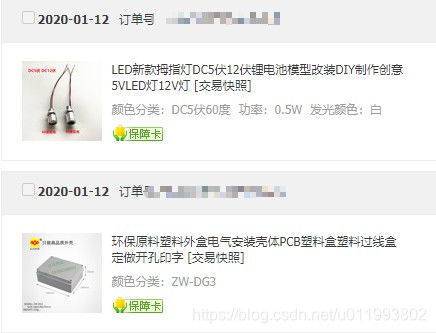

电池和设备组合在一起形成无线控制盒子。
再增加充电的功能。

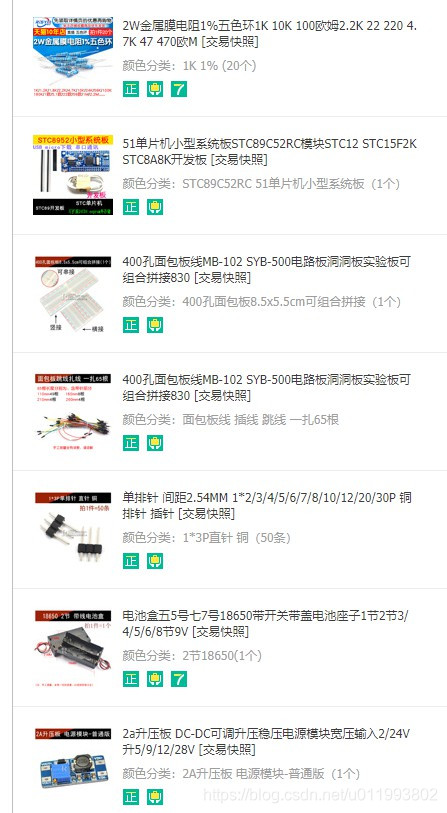

客户看后感觉体积太大亮灯数量太少，所以需要优化，查找资料后发现ESP01 和51单片机可以配合亮灯，所以从这里下手。

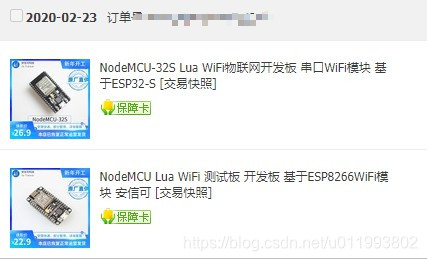

在拿着锤子的人手中，所有的问题就像是钉子，之前一直在找ESP-01S的解决方法，到后来发现可以使用其他的东西代替，那就是NodeMCU,所以就尽快入手了一个。

感觉别人的方案是开发板，在这里验证成功后就自己开始画板子。

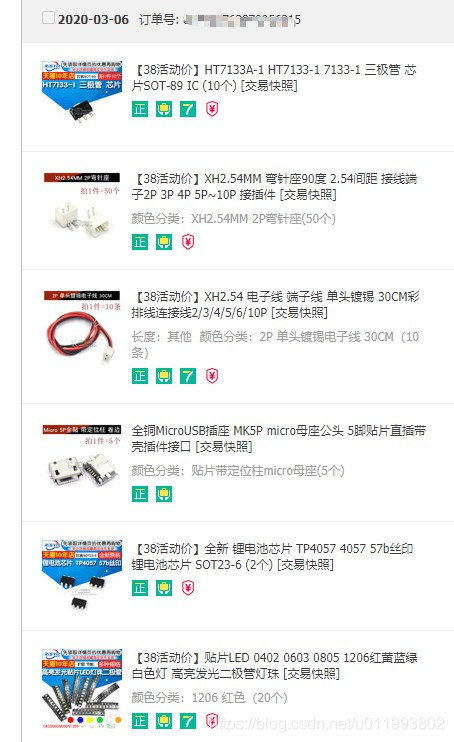

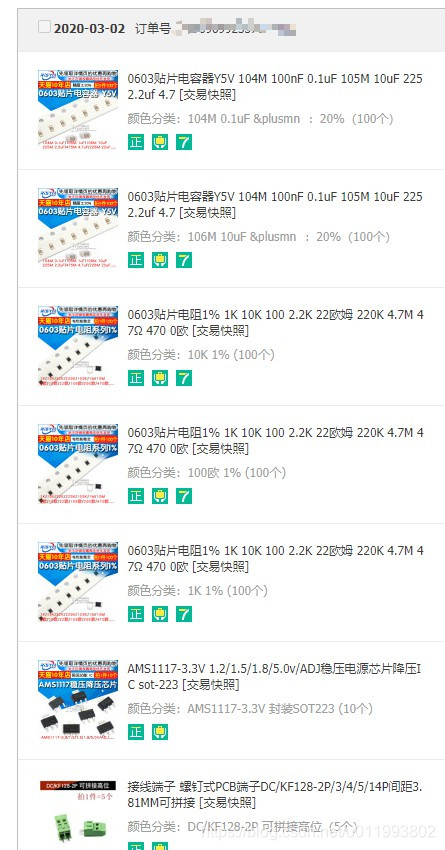

验证各种方案和芯片，走了不少弯路，例如下面就是，HT7133可以使3.7V的电池降压为3.3V但是电流不足，到后来才发现问题。

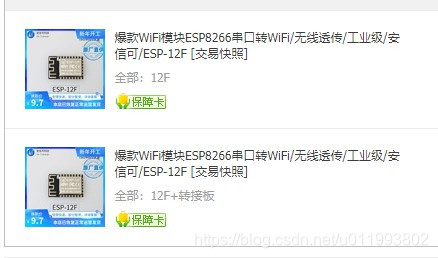

使用ESP-12F做自己的第一个板子,或许是上天眷顾吧，第一次竟然成功了。

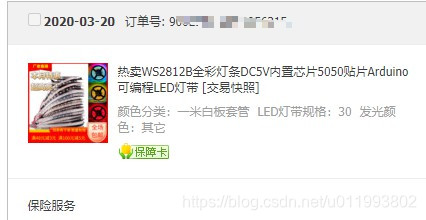

后来发现一个IO口可以控制多个灯的方案 WS2812B灯珠。

开始使用ESP8266 模块做第一个客户的项目


但是依然在尝试ESP8266控制多个灯。

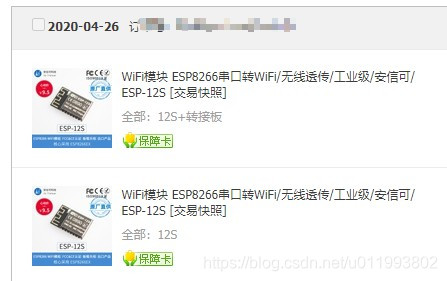

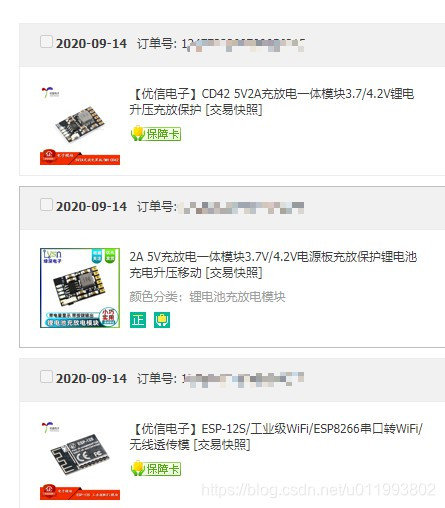

后来发现ESP-12S比ESP-12F少一些外围设备，果断选择。

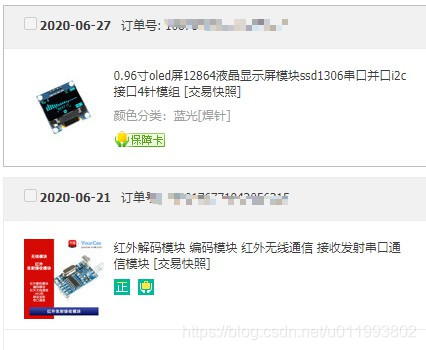

后来想用ESP8266 红外线控制空调，但是失败了。
还购买了OLD屏幕的设备来显示。

发现了IP5306锂电池充电芯片，开始诛琢磨原来控制亮灯的方案。
后来发现IP5306芯片有一个弊端，那就是在电流比较小的时候会自动关闭。所以需要IP5306-CK定制版的芯片才可以，IP5306做了好几次都不可以，原来是GND脚没有接地导致的。这个板子验证了三次左右才成功。

目前问题基本都解决了，下面就是继续加深对这些东西的了解。
